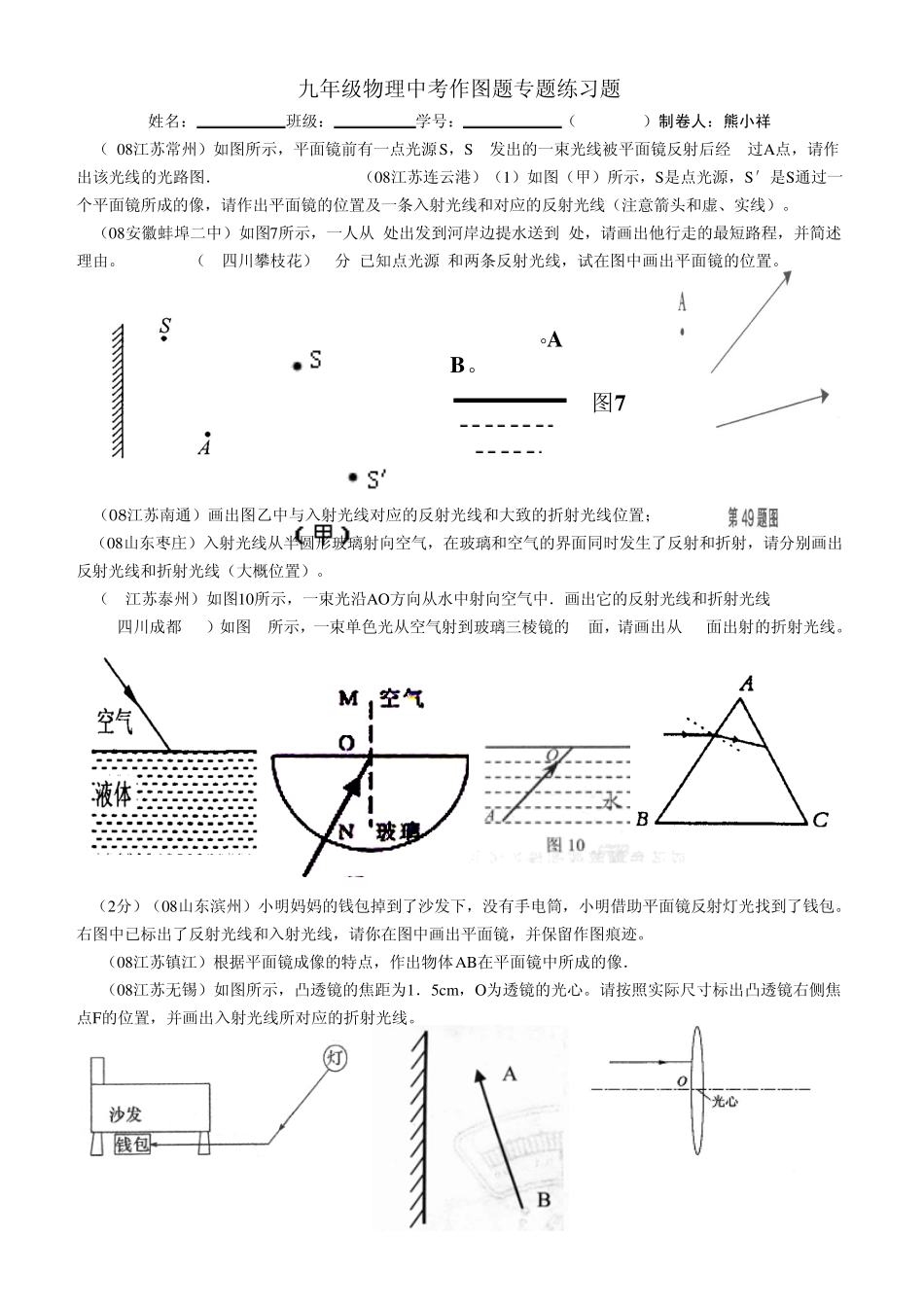

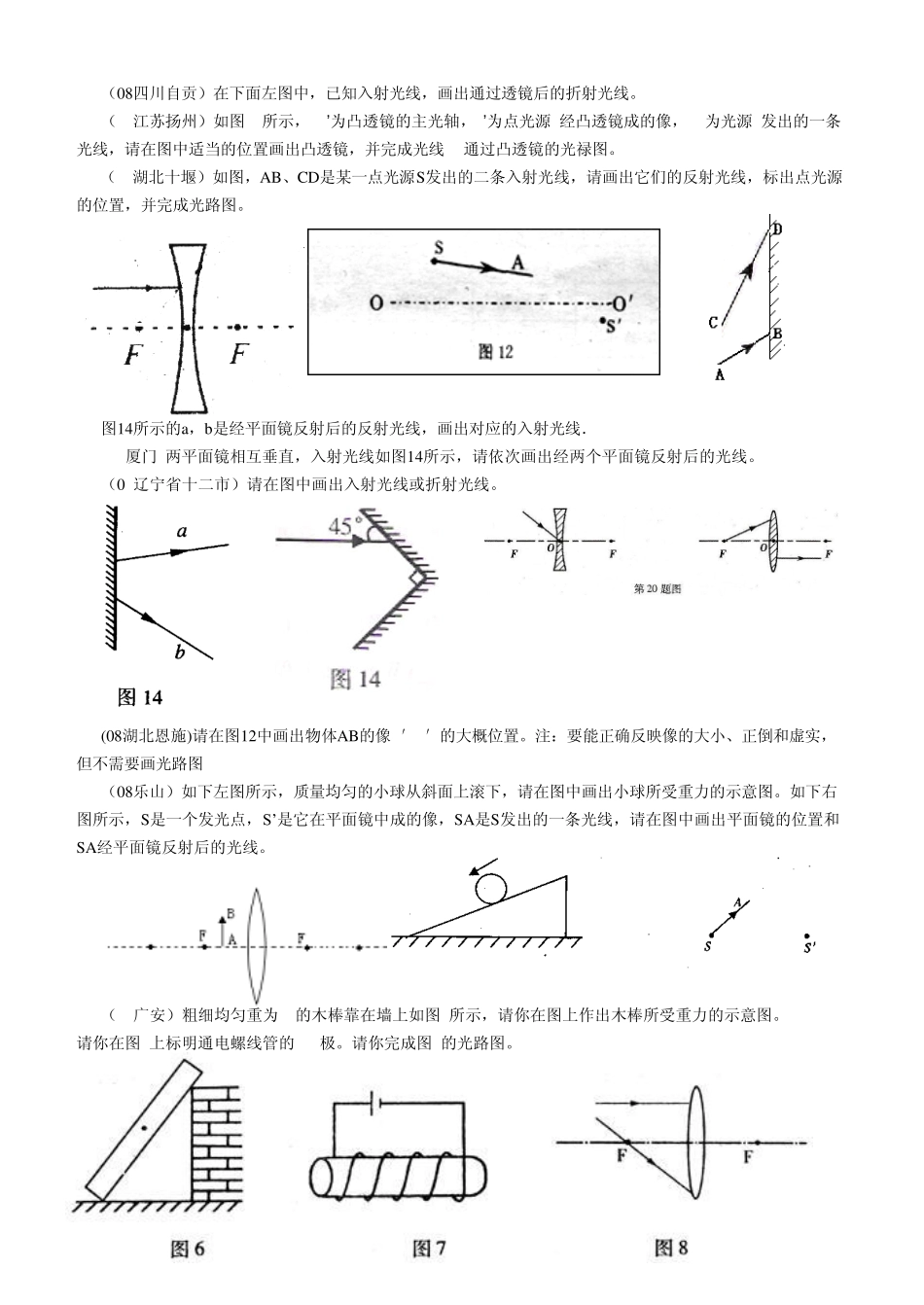

。。AB图7九年级物理中考作图题专题练习题姓名：班级：学号：（g=10N\kg）制卷人：熊小祥1)（08江苏常州）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2)（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。3)（08安徽蚌埠二中）如图7所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。4)（08四川攀枝花）(2分)已知点光源A和两条反射光线，试在图中画出平面镜的位置。5)（08江苏南通）画出图乙中与入射光线对应的反射光线和大致的折射光线位置；6)（08山东枣庄）入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。7)（08江苏泰州）如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线8)(08四川成都)(2）如图10所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC面出射的折射光线。9)（2分）（08山东滨州）小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。10)（08江苏镇江）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．11)（08江苏无锡）如图所示，凸透镜的焦距为1．5cm，O为透镜的光心。请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。12)（08四川自贡）在下面左图中，已知入射光线，画出通过透镜后的折射光线。13)（08江苏扬州）如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光禄图。14)（08湖北十堰）如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。15)图14所示的a，b是经平面镜反射后的反射光线，画出对应的入射光线．16)(08厦门)两平面镜相互垂直，入射光线如图14所示，请依次画出经两个平面镜反射后的光线。17)（08辽宁省十二市）请在图中画出入射光线或折射光线。18)(08湖北恩施)请在图12中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光路图19)（08乐山）如下左图所示，质量均匀的小球从斜面上滚下，请在图中画出小球所受重力的示意图。如下右图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。20)（08广安）粗细均匀重为3N的木棒靠在墙上如图6所示，请你在图上作出木棒所受重力的示意图。请你在图7上标明通电螺线管的N,S极。请你完成图8的光路图。21请在下第一图中，作出物体向右运动的所受力示意图22当开关S闭合后，螺线管的北极如下第二图中，请在图中标出电源的正极和置于螺线管正上方小磁针的N极。23)(08山东聊城)如图所示,一束光射向一块玻璃砖,请在答卷图中这束光进入玻璃和离开玻璃后的大致径迹.24)（08江苏泰州）如图13是一个蹄型磁铁，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄型磁铁的N极和s极25)（08安徽）如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。请在图中画出拉力F1的力臂，并求出此状态下拉力F1=_______N。26)(08宜昌)(2)图4是一个瓶盖起子，请标出支点O和阻力F2。27)（08安徽芜湖）芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。28)（08江苏盐城）画出图c中最省力的绕绳方法。29)在图12中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．30)（08甘肃天水）如图10所示，陈师傅想用最省力的方法把一个油桶推上台阶，请你帮他在图中画出这个力。31)（08广东茂名）如图8...
