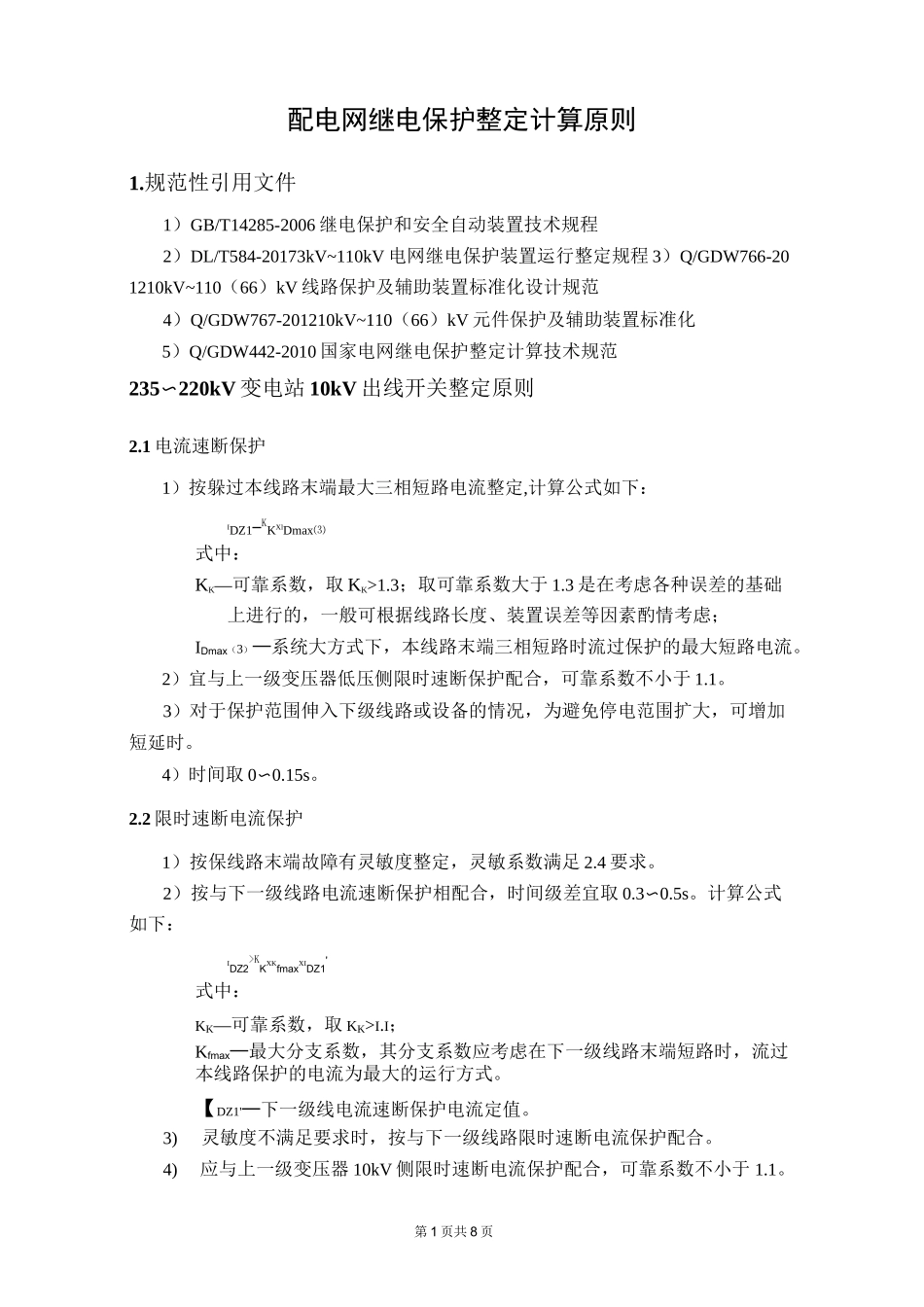

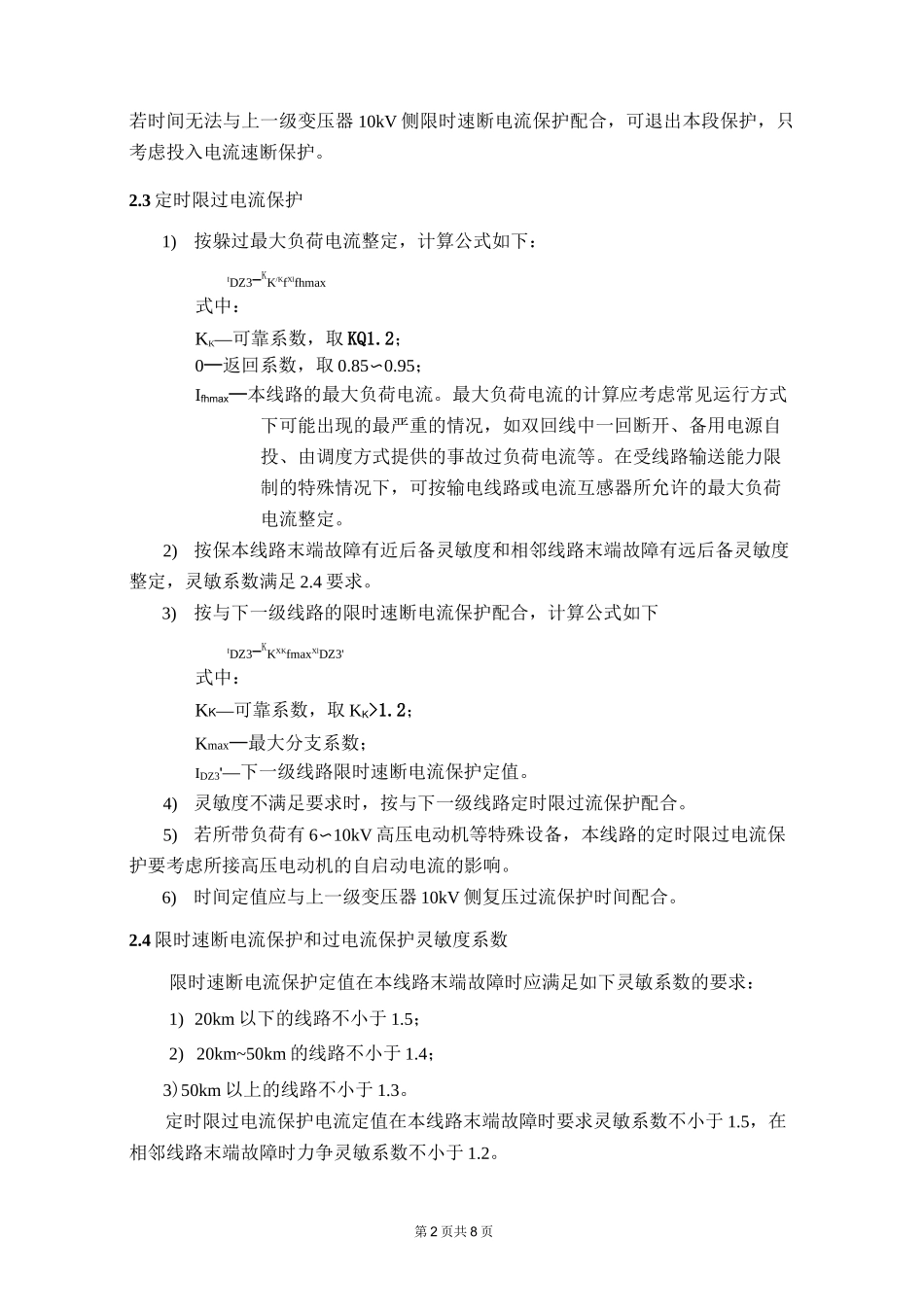

第1页共8页配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：IDZ1-KKXlDmax⑶式中：KK—可靠系数，取KK>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；IDmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。4）时间取0〜0.15s。2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。计算公式如下：IDZ2>KKXKfmaxXIDZ1'式中：KK—可靠系数，取KK>I.I；Kfmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。【DZ1'—下一级线电流速断保护电流定值。3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。第2页共8页若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。2.3定时限过电流保护1)按躲过最大负荷电流整定，计算公式如下：IDZ3-KK/KfXlfhmax式中：KK—可靠系数，取KQ1.2；0—返回系数，取0.85〜0.95；Ifhmax—本线路的最大负荷电流。最大负荷电流的计算应考虑常见运行方式下可能出现的最严重的情况，如双回线中一回断开、备用电源自投、由调度方式提供的事故过负荷电流等。在受线路输送能力限制的特殊情况下，可按输电线路或电流互感器所允许的最大负荷电流整定。2)按保本线路末端故障有近后备灵敏度和相邻线路末端故障有远后备灵敏度整定，灵敏系数满足2.4要求。3)按与下一级线路的限时速断电流保护配合，计算公式如下IDZ3-KKXKfmaxXlDZ3'式中：KK—可靠系数，取KK>1.2；Kmax—最大分支系数；IDZ3'—下一级线路限时速断电流保护定值。4)灵敏度不满足要求时，按与下一级线路定时限过流保护配合。5)若所带负荷有6〜10kV高压电动机等特殊设备，本线路的定时限过电流保护要考虑所接高压电动机的自启动电流的影响。6)时间定值应与上一级变压器10kV侧复压过流保护时间配合。2.4限时速断电流保护和过电流保护灵敏度系数限时速断电流保护定值在本线路末端故障时应满足如下灵敏系数的要求：1)20km以下的线路不小于1.5；2)20km~50km的线路不小于1.4；3)50km以上的线路不小于1.3。定时限过电流保护电流定值在本线路末端故障时要求灵敏系数不小于1.5，在相邻线路末端故障时力争灵敏系数不小于1.2。第3页共8页2.5零序电流保护10kV系统为不接地或经消弧线圈接地系统时，零序电流保护停用。3配电网主干线分段开关整定原则根据时间级差条件，可配置定时限过流保护(一段)或限时速断过流保护和定时限过流保护(两段)。3.1限时速断过流保护1)上级线路开关投入限时速断过流保护时，定值与上级线路开关限时速断过流保护定值配合，配合系数不小于1.1，时间小一个级差。2)按与相邻分支开关电流速断保护或过流保护配合整定，可靠系数不小于1.2。3)无时间级差时，退出该段保护。3.2定时限过流保护1)定值与上级线路开关定时限过流保护定值配合，配合系数不小于1.1，时间小一个级差。2)按与相邻分支开关过流保护配合整定，可靠系数不小于1.2。3)无时间级差时，退出该段保护。4配电网分支开关整定原则配电网分支开关保护按照两段式过流保护配置，分别为速断段、过流段，速断段为无延时瞬时动作段，时间整定为0s，过流段为延时动作段，动作时间按比变电站出线开关或主干线分段开关过流保护段动作时间短一个级差At配合，时间...
