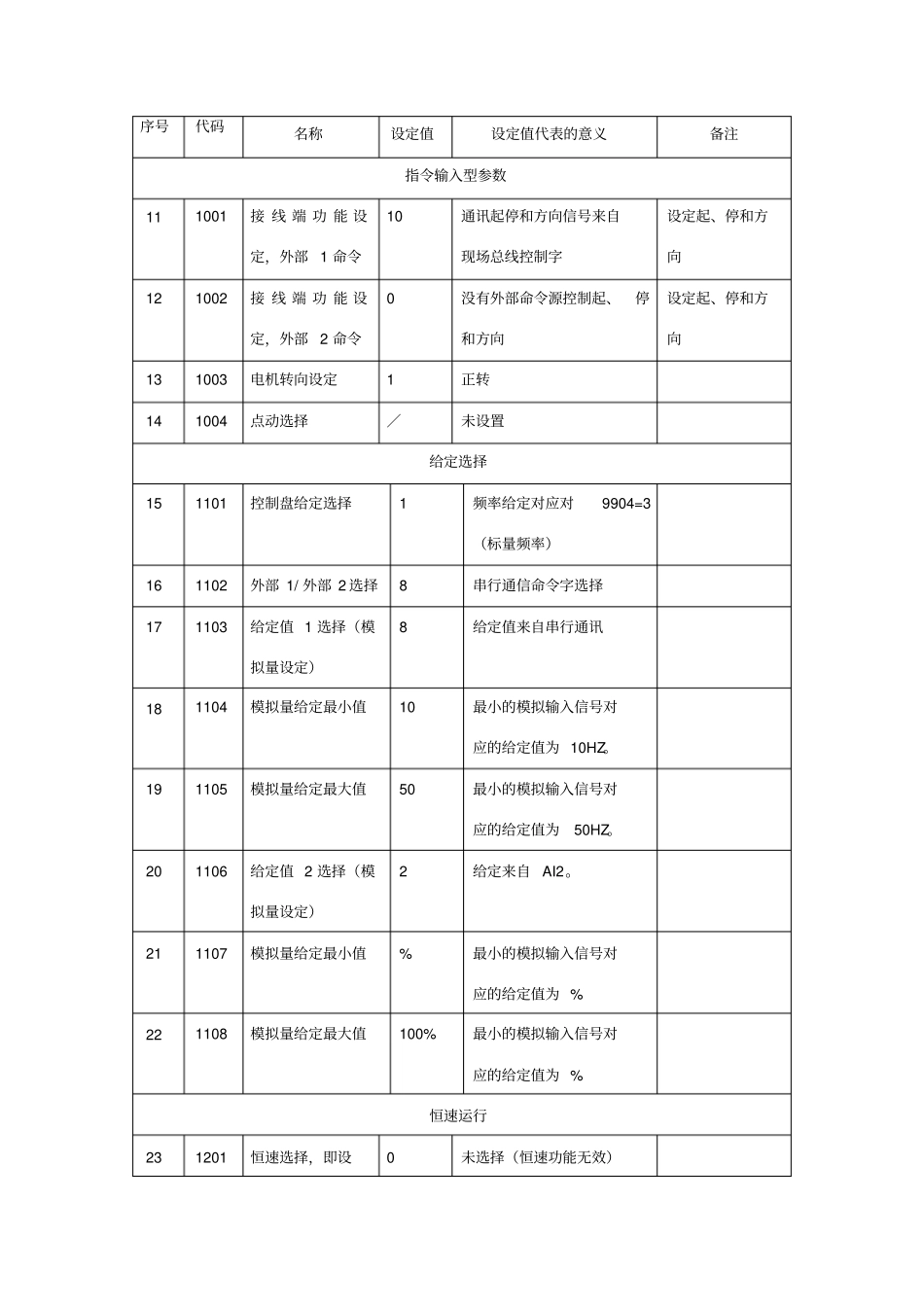

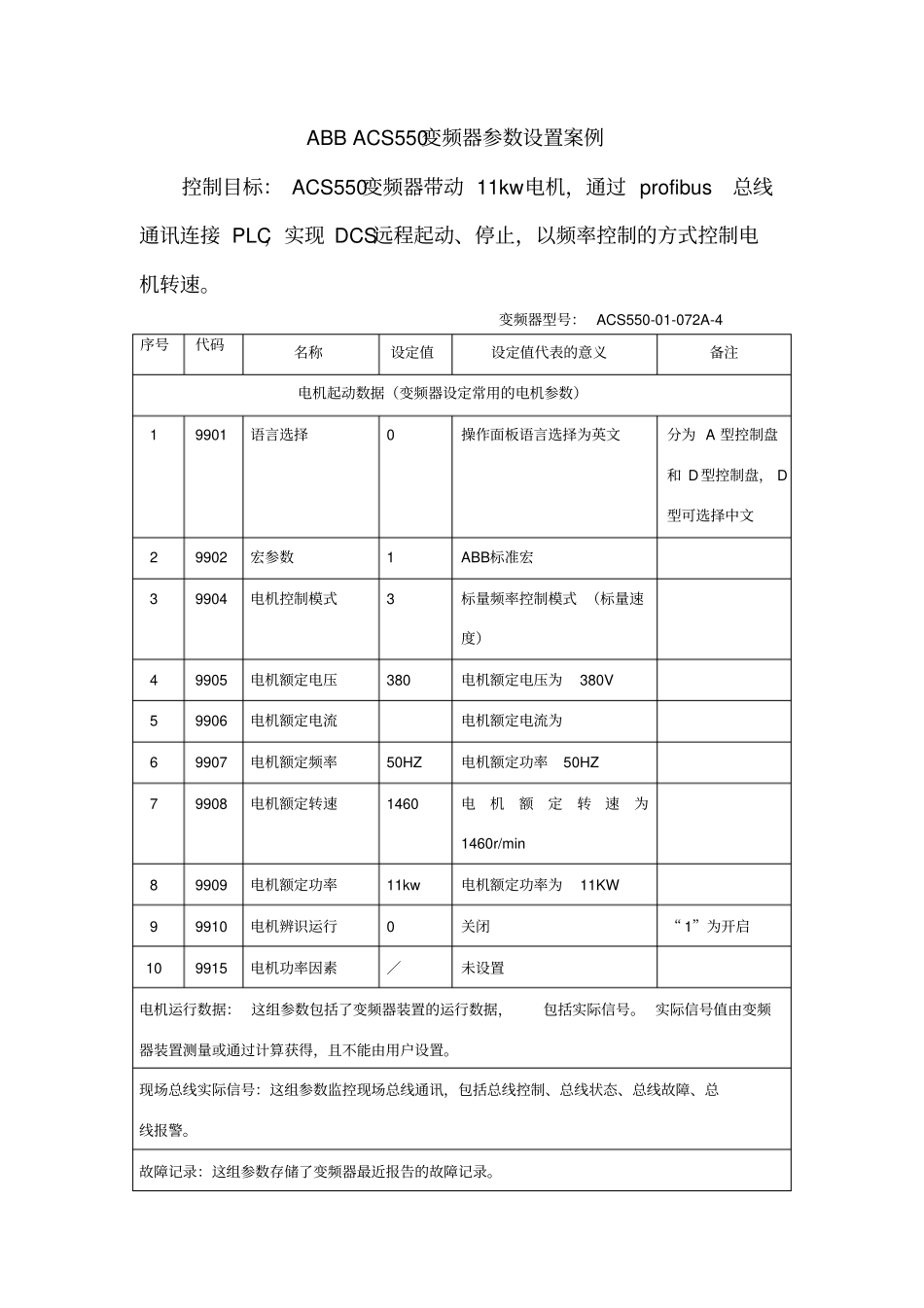

ABBACS550变频器参数设置案例控制目标：ACS550变频器带动11kw电机，通过profibus总线通讯连接PLC，实现DCS远程起动、停止，以频率控制的方式控制电机转速。变频器型号：ACS550-01-072A-4序号代码名称设定值设定值代表的意义备注电机起动数据（变频器设定常用的电机参数）19901语言选择0操作面板语言选择为英文分为A型控制盘和D型控制盘，D型可选择中文29902宏参数1ABB标准宏39904电机控制模式3标量频率控制模式（标量速度）49905电机额定电压380电机额定电压为380V59906电机额定电流电机额定电流为69907电机额定频率50HZ电机额定功率50HZ79908电机额定转速1460电机额定转速为1460r/min89909电机额定功率11kw电机额定功率为11KW99910电机辨识运行0关闭“1”为开启109915电机功率因素／未设置电机运行数据：这组参数包括了变频器装置的运行数据，包括实际信号。实际信号值由变频器装置测量或通过计算获得，且不能由用户设置。现场总线实际信号：这组参数监控现场总线通讯，包括总线控制、总线状态、总线故障、总线报警。故障记录：这组参数存储了变频器最近报告的故障记录。序号代码名称设定值设定值代表的意义备注指令输入型参数111001接线端功能设定，外部1命令10通讯起停和方向信号来自现场总线控制字设定起、停和方向121002接线端功能设定，外部2命令0没有外部命令源控制起、停和方向设定起、停和方向131003电机转向设定1正转141004点动选择／未设置给定选择151101控制盘给定选择1频率给定对应对9904=3（标量频率）161102外部1/外部2选择8串行通信命令字选择171103给定值1选择（模拟量设定）8给定值来自串行通讯181104模拟量给定最小值10最小的模拟输入信号对应的给定值为10HZ。191105模拟量给定最大值50最小的模拟输入信号对应的给定值为50HZ。201106给定值2选择（模拟量设定）2给定来自AI2。211107模拟量给定最小值%最小的模拟输入信号对应的给定值为%221108模拟量给定最大值100%最小的模拟输入信号对应的给定值为%恒速运行231201恒速选择，即设0未选择（恒速功能无效）序号代码名称设定值设定值代表的意义备注定速度241202⋯⋯1208恒速1至恒速75，1015，2025，4050HZ恒速251209定时模式选择2恒速1／2／3／4模拟输入261301模拟量AL1低限%设置AI1的低限为%。271302模拟量AL1高限100%设置AI1的高限为%。281303模拟量AL1滤波时间定义AI1滤波时间为常数。291304模拟量AL2低限%设置AI2的低限为%。301305模拟量AL2高限100%设置AI2的高限为%。311306模拟量AL2滤波时间定义AI2滤波时间为常数。继电器输出321401继电器输出11准备（变频器准备就绪）331402继电器输出22运行341403继电器输出33设备正常时吸合，故障时分断。351404继电器1闭合延时继电器1闭合延时为。361405继电器1断开延时继电器1断开延时为。371406继电器2闭合延继电器2闭合延时为。序号代码名称设定值设定值代表的意义备注时381407继电器2断开延时继电器2断开延时为。模拟输出391501设定AO1值103AO1赋值，99~178之间，缺省值为103401502AO1最小量程AO1最小量程411503AO1最大量程50HZAO1最大量程50HZ421504AO1最小值AO1最小值431505AO1最大值20mAAO1最大值20mA441506AO1滤波时间AO1滤波时间缺省值为451507设定AO2值104AO2赋值，99~178之间，461508AO2最小量程AO2最小量程471509AO2最大量程AO2最大量程A481510AO2最小值AO2最小值491511AO2最大值20mAAO2最大值20mA501512AO2滤波时间AO2滤波时间缺省值为系统控制511601运行允许0未选择521602参数锁定1打开（允许通过控制盘修改参数值）531603密码0未设置541604故障复位选择8定义现场总线作为复位信号551605用户参数切换0未选择（定义控制盘为改变序号代码名称设定值设定值代表的意义备注用户参数组的唯一控制方式）561606本地锁定0未选择（不锁定）571607参数存储0完成581608起动允许10未选择（变频器不需要连接任何外部起动允许信号就可以启动）起动允许1的信号源591609启动允许20未选择601610显示报警0否（报警信息被禁止）611611参数观察／未设置限幅622001最小转速0最小转速为0r/min632002最大转速1460最小转速为1460r/min642003最大电流300A最大电流300A652005过压调节...
