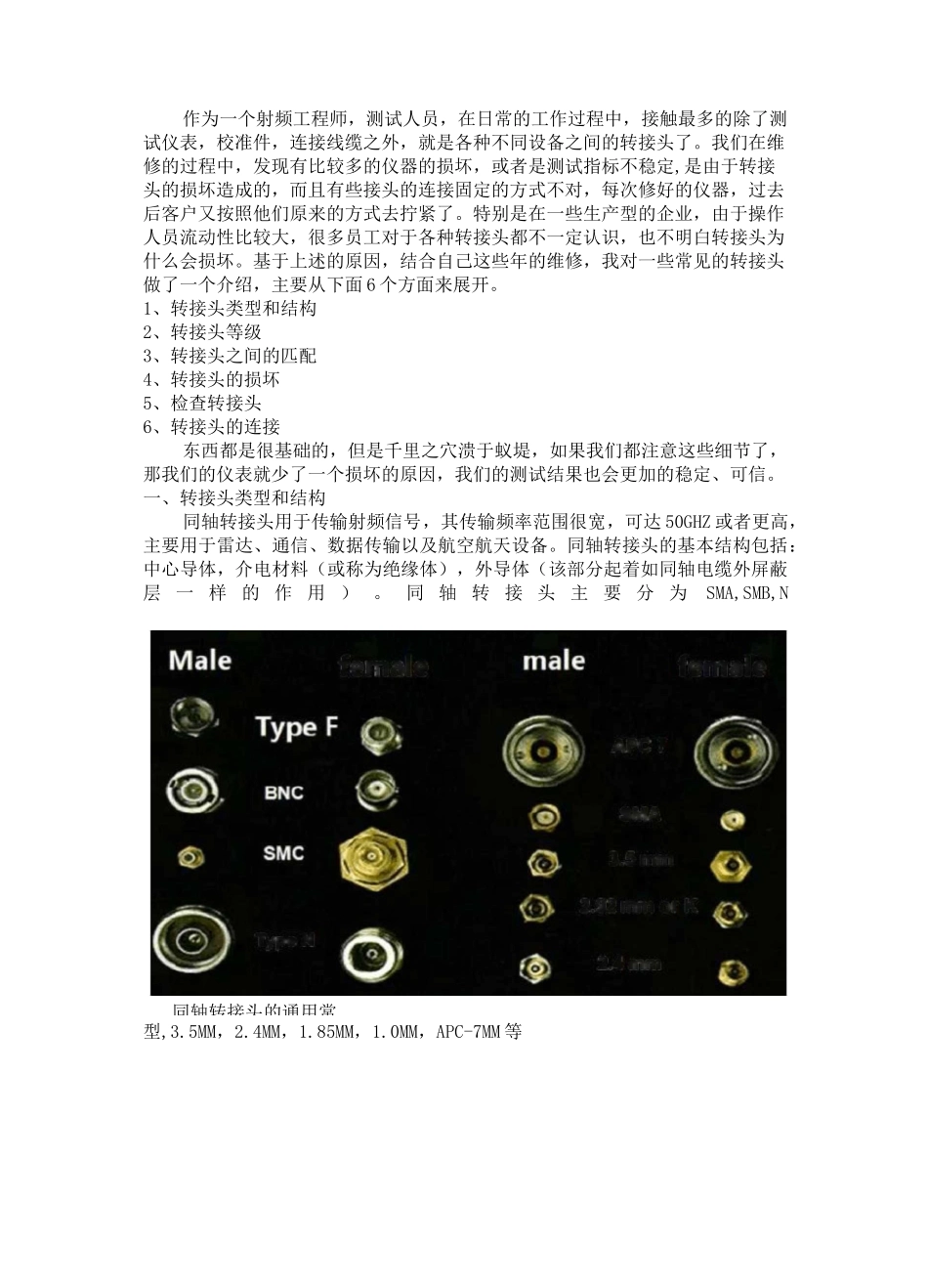

射频同轴转接头全面介绍_第1页
1/8

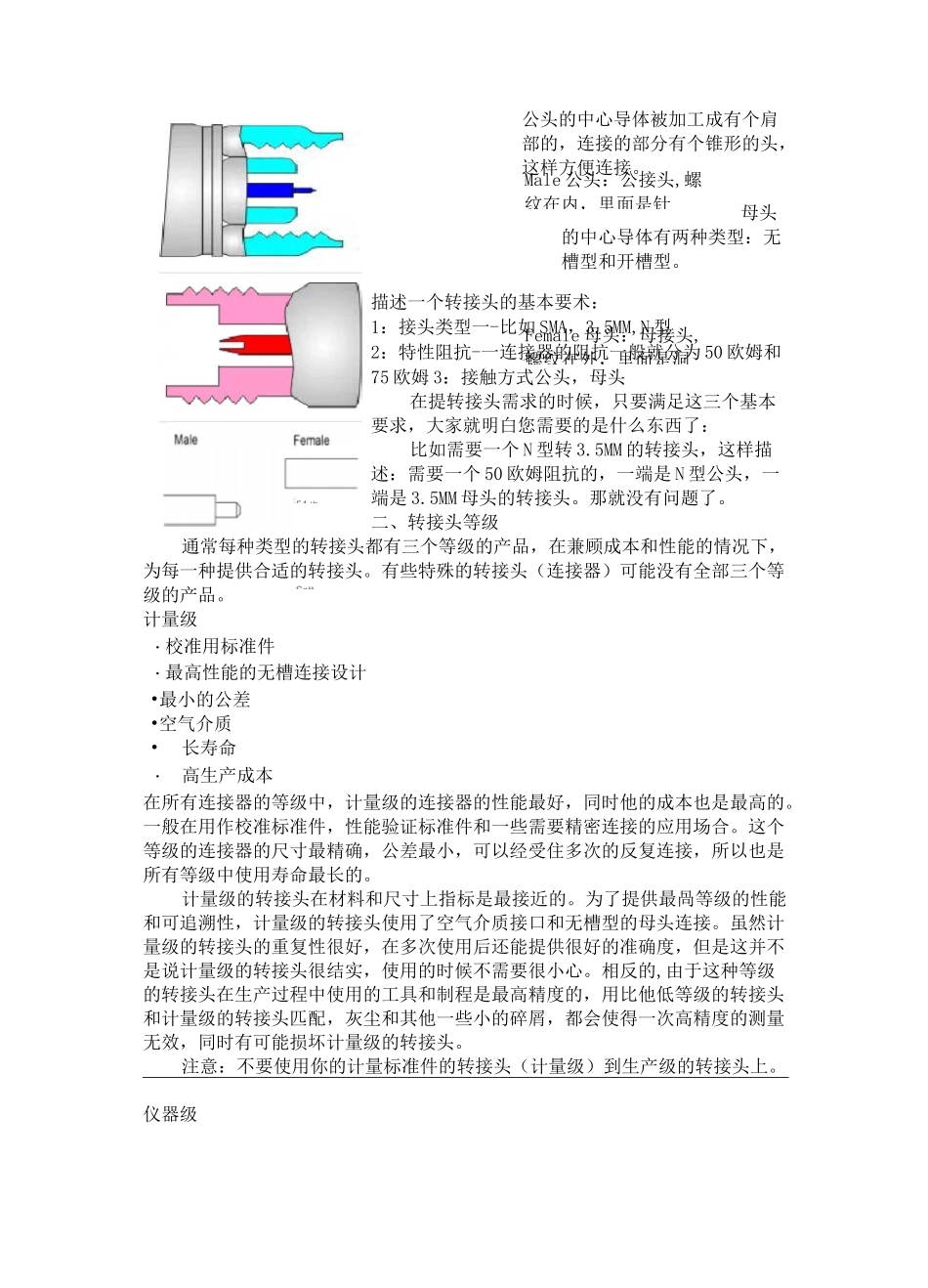

射频同轴转接头全面介绍_第2页
2/8

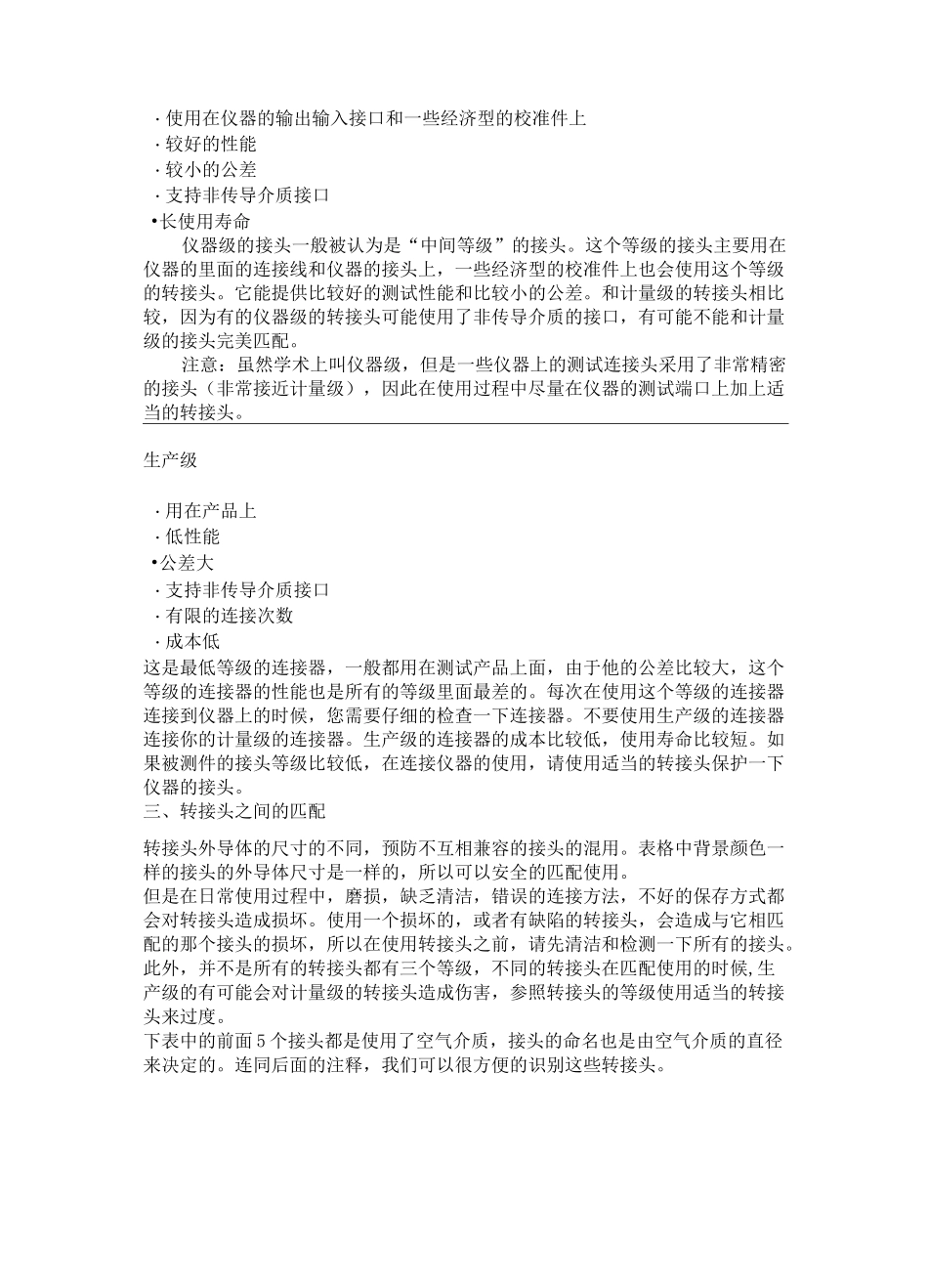

射频同轴转接头全面介绍_第3页
3/8
TypeN同轴转接头的通用常femalefemaleAFC7SM3.5m2.92mmorK2.4mm作为一个射频工程师,测试人员,在日常的工作过程中,接触最多的除了测试仪表,校准件,连接线缆之外,就是各种不同设备之间的转接头了。我们在维修的过程中,发现有比较多的仪器的损坏,或者是测试指标不稳定,是由于转接头的损坏造成的,而且有些接头的连接固定的方式不对,每次修好的仪器,过去后客户又按照他们原来的方式去拧紧了。特别是在一些生产型的企业,由于操作人员流动性比较大,很多员工对于各种转接头都不一定认识,也不明白转接头为什么会损坏。基于上述的原因,结合自己这些年的维修,我对一些常见的转接头做了一个介绍,主要从下面6个方面来展开。1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的,但是千里之穴溃于蚁堤,如果我们都注意这些细节了,那我们的仪表就少了一个损坏的原因,我们的测试结果也会更加的稳定、可信。一、转接头类型和结构同轴转接头用于传输射频信号,其传输频率范围很宽,可达50GHZ或者更高,主要用于雷达、通信、数据传输以及航空航天设备。同轴转接头的基本结构包括:中心导体,介电材料(或称为绝缘体),外导体(该部分起着如同轴电缆外屏蔽层一样的作用)。同轴转接头主要分为SMA,SMB,N型,3.5MM,2.4MM,1.85MM,1.0MM,APC-7MM等SottFemale母头:母接头,螺纹在外,里面是洞Male公头:公接头,螺纹在内,里面是针公头的中心导体被加工成有个肩部的,连接的部分有个锥形的头,这样方便连接。母头的中心导体有两种类型:无槽型和开槽型。描述一个转接头的基本要术:1:接头类型一-比如SMA,3.5MM,N型2:特性阻抗-一连接器的阻抗一般就分为50欧姆和75欧姆3:接触方式公头,母头在提转接头需求的时候,只要满足这三个基本要求,大家就明白您需要的是什么东西了:比如需要一个N型转3.5MM的转接头,这样描述:需要一个50欧姆阻抗的,一端是N型公头,一端是3.5MM母头的转接头。那就没有问题了。二、转接头等级通常每种类型的转接头都有三个等级的产品,在兼顾成本和性能的情况下,为每一种提供合适的转接头。有些特殊的转接头(连接器)可能没有全部三个等级的产品。计量级・校准用标准件・最高性能的无槽连接设计•最小的公差•空气介质•长寿命・高生产成本在所有连接器的等级中,计量级的连接器的性能最好,同时他的成本也是最高的。一般在用作校准标准件,性能验证标准件和一些需要精密连接的应用场合。这个等级的连接器的尺寸最精确,公差最小,可以经受住多次的反复连接,所以也是所有等级中使用寿命最长的。计量级的转接头在材料和尺寸上指标是最接近的。为了提供最咼等级的性能和可追溯性,计量级的转接头使用了空气介质接口和无槽型的母头连接。虽然计量级的转接头的重复性很好,在多次使用后还能提供很好的准确度,但是这并不是说计量级的转接头很结实,使用的时候不需要很小心。相反的,由于这种等级的转接头在生产过程中使用的工具和制程是最高精度的,用比他低等级的转接头和计量级的转接头匹配,灰尘和其他一些小的碎屑,都会使得一次高精度的测量无效,同时有可能损坏计量级的转接头。注意:不要使用你的计量标准件的转接头(计量级)到生产级的转接头上。仪器级54也・使用在仪器的输出输入接口和一些经济型的校准件上・较好的性能・较小的公差・支持非传导介质接口•长使用寿命仪器级的接头一般被认为是“中间等级”的接头。这个等级的接头主要用在仪器的里面的连接线和仪器的接头上,一些经济型的校准件上也会使用这个等级的转接头。它能提供比较好的测试性能和比较小的公差。和计量级的转接头相比较,因为有的仪器级的转接头可能使用了非传导介质的接口,有可能不能和计量级的接头完美匹配。注意:虽然学术上叫仪器级,但是一些仪器上的测试连接头采用了非常精密的接头(非常接近计量级),因此在使用过程中尽量在仪器的测试端口上加上适当的转接头。生产级・用在产品上・低性能•公差大・支持非传导介质接口・有限的连接次数・成本低这是最低等级的连接器,一般都用在测试产品上面,由于他...
