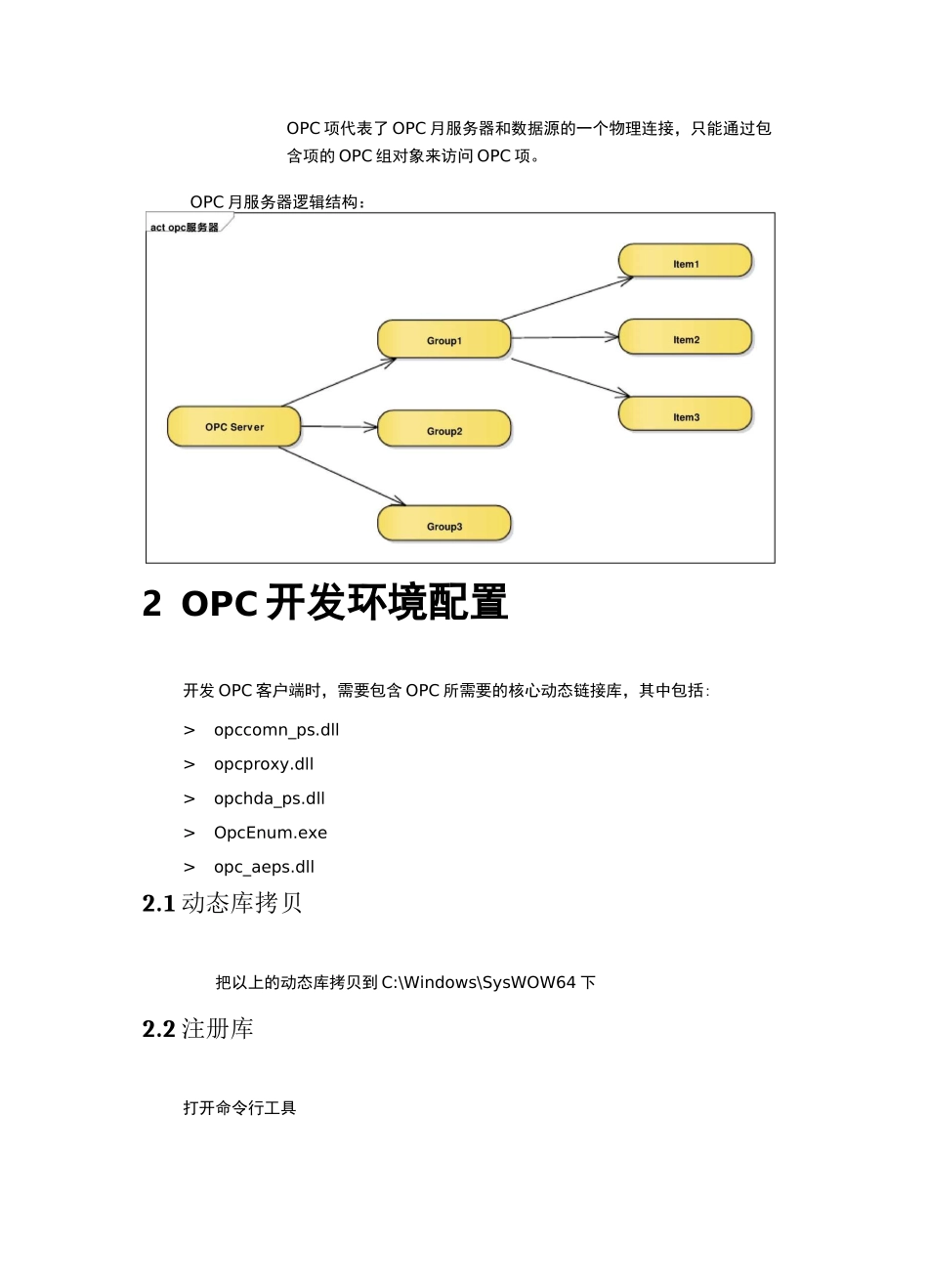

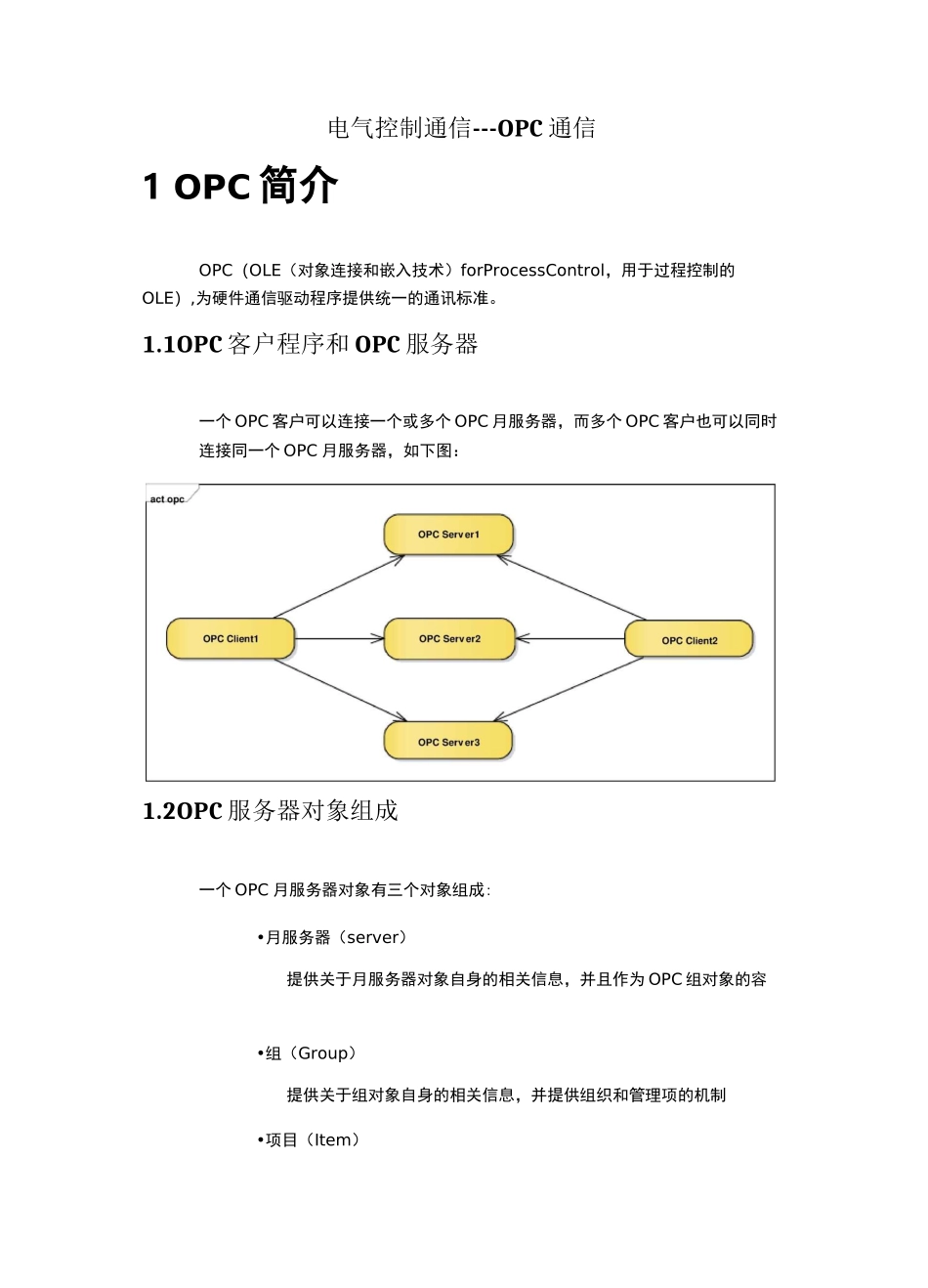

电气控制通信---OPC通信1OPC简介OPC（OLE（对象连接和嵌入技术）forProcessControl，用于过程控制的OLE）,为硬件通信驱动程序提供统一的通讯标准。1.1OPC客户程序和OPC服务器一个OPC客户可以连接一个或多个OPC月服务器，而多个OPC客户也可以同时连接同一个OPC月服务器，如下图：1.2OPC服务器对象组成一个OPC月服务器对象有三个对象组成:•月服务器（server）提供关于月服务器对象自身的相关信息，并且作为OPC组对象的容•组（Group）提供关于组对象自身的相关信息，并提供组织和管理项的机制•项目（Item）OPC项代表了OPC月服务器和数据源的一个物理连接，只能通过包含项的OPC组对象来访问OPC项。OPC月服务器逻辑结构：2OPC开发环境配置开发OPC客户端时，需要包含OPC所需要的核心动态链接库，其中包括:>opccomn_ps.dll>opcproxy.dll>opchda_ps.dll>OpcEnum.exe>opc_aeps.dll2.1动态库拷贝把以上的动态库拷贝到C:\Windows\SysWOW64下2.2注册库打开命令行工具这里可以直接放在C:\Windows\system32目录下运行OpcEnum.exe/SERVICE（SERVICE没有S）2.3开启组件服务a)开始-＞运行中输入dcomcnfgb)在计算机-＞我的电脑-＞DCOM配置中找到OpcEnum.exe组件服务如文件(F)操作(A)査看阳窗口fW)帮助(H)•釦出匾IIxJBIEai_ni旦售L-组仁服务.汁算机4我的电脑r>L3COM-应用程官J-DCOM配冒兰ste-mRoot9i\system32\o>警%5ystemroot^Xsystem32\c:>今?6SystemRoot%\&ystem32\f>刍%systemroot?4i\systern32\in>兽%5ystemroot^\systern32\lp>豈%5ystemroot^\Sy&tem32\U>刍%5ystemroot?4：\SystefTi32\U-刍M2-bitPreviewHandlerSurr—AEquation山AccsEcib'lityCplAdmir>刍AccStoreClassNetProjWNetworkandShari...弩弩Nv3D'VStr...NvClone-V....AcroltHelperShim>■AcroPDF-.AddtoWindowsMediaPlaj，甞AEKTACap-J*L,■m1OutOfProcPDFPrevH...PDFPrevie...PDFShalll...MapiHan...♦♦♦♦PenIMC2PenlMC4PerfCenterPersistent...Enabler>>>>PhotoAcq...PhotoAcq..・PLAPlaywithWindo...c)点击右键->属性身份验证级别选择无，如下图d)在位置选项卡下勾选在数据所在的计算机上运行应用程序和在此计算机上运行程序，如果在此计算机上运行程序无法勾选，就只选择第一个，如下图：[Z在数据所在的计算机上运行应用程序閃。□在此计算机上运行应用程博CI)■在以下计算机上运行应用程帛(F):|||测览⑻…OpcEnum属性常规安全终结点标识位置取进一歩了刪口何设置这些屈性Oe)在安全选项卡下，对启动和激活权限、访问权限和配置权限，选择编辑，添加Everyone、Administrators、INTERACTIVE账户，然后勾选上所有权限，操作如下图：进一歩了解如何设置这些匡性。确取应用@〕OpcEnum属性常捌■-i1—>_■■■'■■■_3-1i终结点标识启动和逾话权眼使用默认值0J)。自走文BBOO启褊口激活权限帀亘亦王组或用户名⑹：Everyone:STSTEM匸Administratorm(1ISER-201T0TZ47HHdmirListra+aFs):IHTERACTIVE本地启动运程启动本地澈舌远程鸞旺了解廿1问悴制和权阻确主11取消选择好后点击确定就可以了。f）在终结点选项卡下，将DCOM协议和终结点设置为面向连接的TCP/IP;EveryoRe的权限(P〕允许拒绝如果没有，则在“添加”按钮下进行添加g)在标识选项卡下选择第一项交互式用户开发环境配置完毕。3OPC客户端运行环境配置3.1设置客户端的账号和密码OPC客户端的用户名和密码需要和OPC月服务器端的用户名和密码相同，而且需要赋予管理员权限；如果没有这么配置，无法获取到OPC月服务器列表。、八”心.》控制面板卜用户帐户fQSZ全卜用口怅口西孚邸壬土氏至丈畔鬲性FiKffiS^SS更改用户帐Administrator官理具他扯户算惑用户雄户控引陆3.2关闭windows防火墙n-Bass'D.在默认协议选项卡中，把DCOM协议改为面向连接的TCP/IP协议，如果没有的话，在下面”添加”里面进行添加。E.在COM安全选项卡中，进行配置如上图所示，分别有四项，访问权限的编辑限制和编辑默认值；和启动和激活权限...
