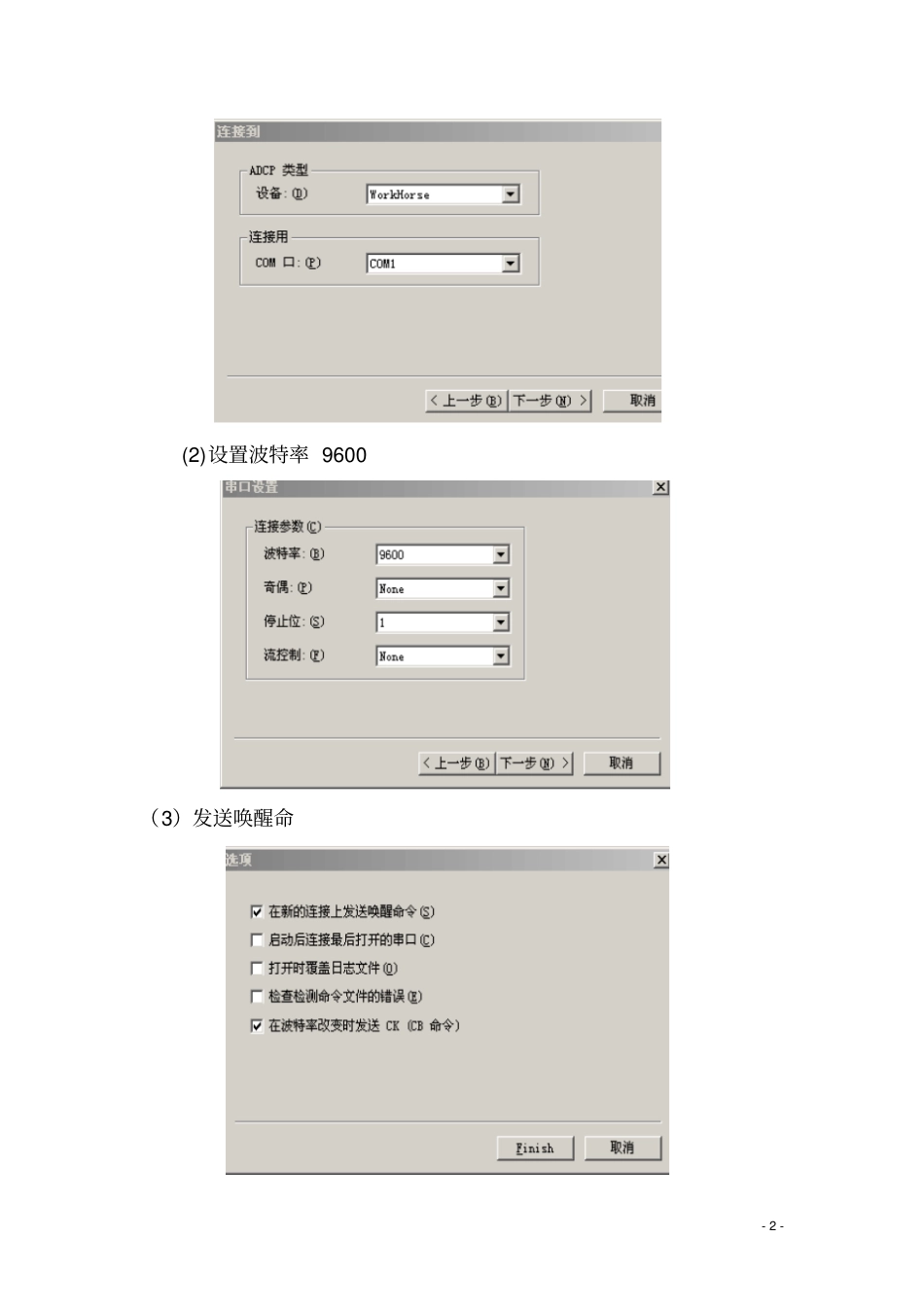

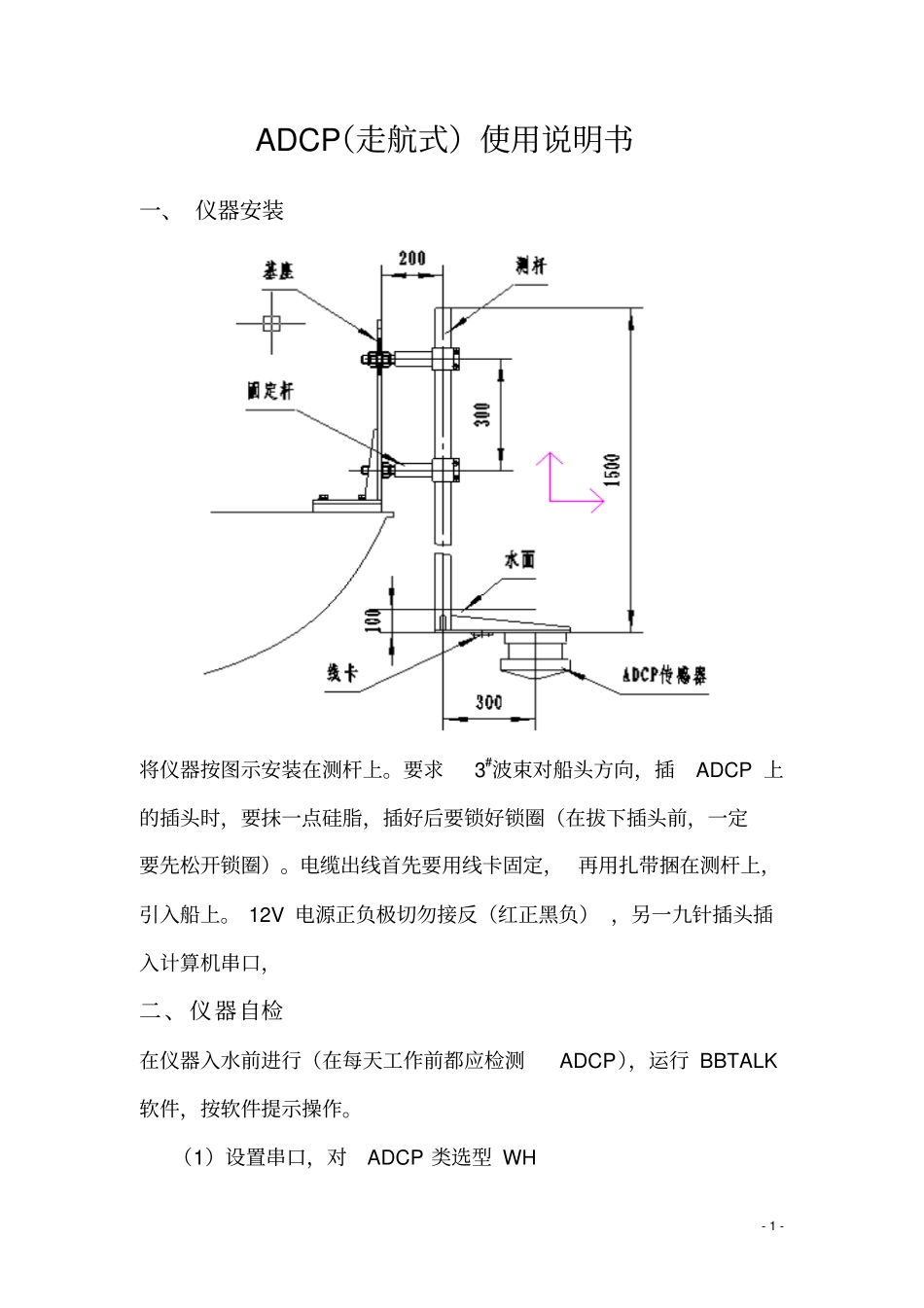

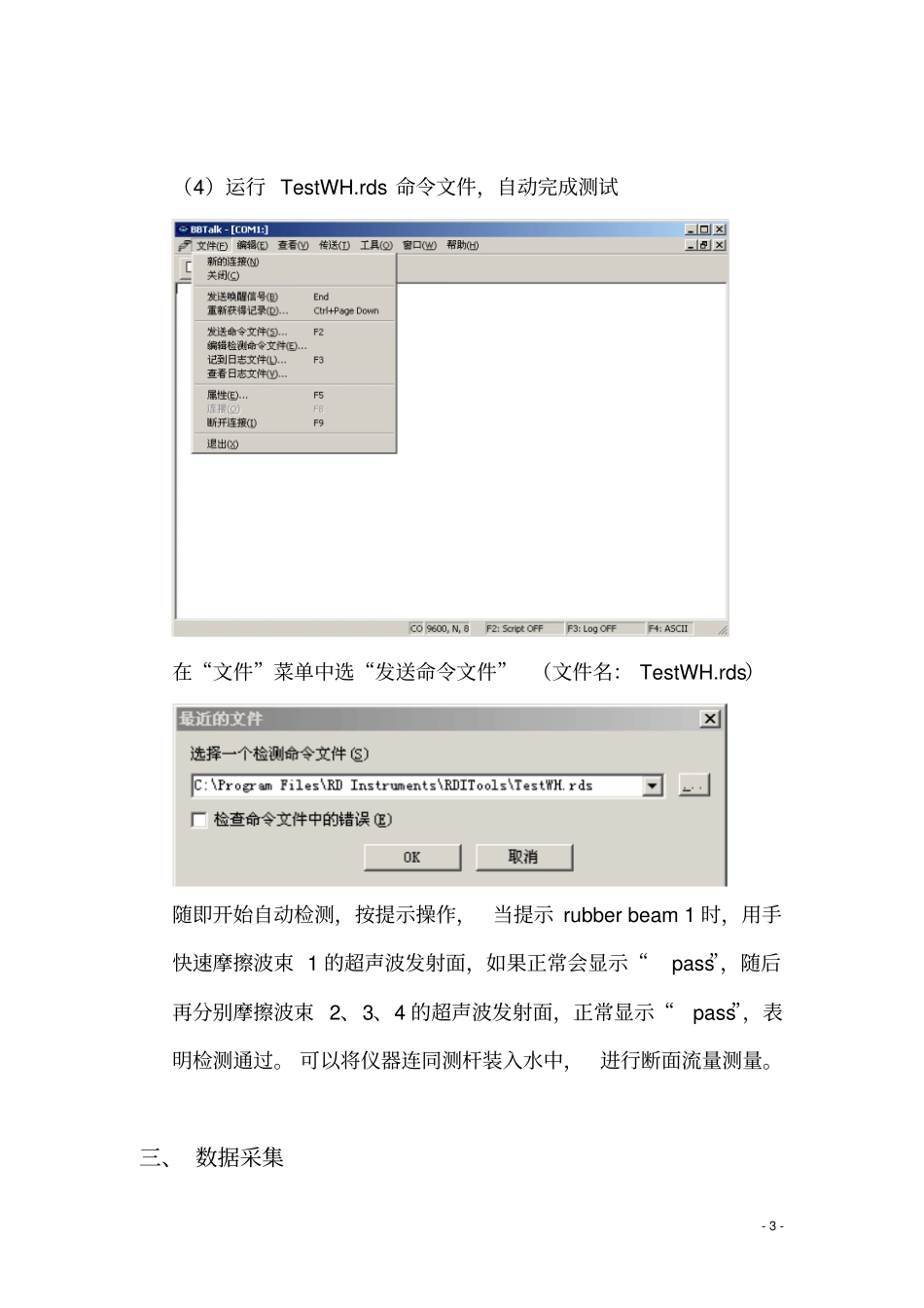

-1-ADCP（走航式）使用说明书一、仪器安装将仪器按图示安装在测杆上。要求3#波束对船头方向，插ADCP上的插头时，要抹一点硅脂，插好后要锁好锁圈（在拔下插头前，一定要先松开锁圈）。电缆出线首先要用线卡固定，再用扎带捆在测杆上，引入船上。12V电源正负极切勿接反（红正黑负），另一九针插头插入计算机串口，二、仪器自检在仪器入水前进行（在每天工作前都应检测ADCP），运行BBTALK软件，按软件提示操作。（1）设置串口，对ADCP类选型WH-2-(2)设置波特率9600（3）发送唤醒命-3-（4）运行TestWH.rds命令文件，自动完成测试在“文件”菜单中选“发送命令文件”（文件名：TestWH.rds）随即开始自动检测，按提示操作，当提示rubberbeam1时，用手快速摩擦波束1的超声波发射面，如果正常会显示“pass”，随后再分别摩擦波束2、3、4的超声波发射面，正常显示“pass”，表明检测通过。可以将仪器连同测杆装入水中，进行断面流量测量。三、数据采集-4-运行WinRiver软件1、参数设置（1）在“文件”菜单中选“采集模式”（2）设置通讯口在“设置”中选“通讯”，然后点击“增加”，按实际情况分别设置连接ADCP,GPS等设备的串口参数。-5-（3）自动设置仪器参数“配置向导”是WinRiverV.1.03版的特色，它的功能是按照用户提供的具体河流数据，根据RDI公司的专家经验自动设置仪器参数。在“设置”中选“配置向导”。在弹出菜单中，根据实际情况填写所有的空格，尤其是“ADCP配置”。然后点击“运行向导”，程序会根据所填数据自动确定仪器参数，如水层单元个数，水层单元厚度，测流模式等。最后点击“确定”退出该菜单。如果程序发现可能发生如“流动底”等问题，将会在警告窗口显示相应的警告信息，但不影响其设置仪器参数。-6-（4）检查仪器设置在“设置”中选“配置设置”，检查各菜单参数设置。一般不需要修改设置值，但对有经验的用户，可以在“命令”菜单中的“用户命令”栏中输入自己的命令。（5）保存配置文件在“文件”菜单中选择“保存配置文件”。这样在下次使用时可以调入已存配置文件。（6）设置“用户选项”在“设置”菜单中选“用户选项”。在其中，“采集模式”选择“提示配置文件”及“正在纪录时，确认后退出”；“显示”根据需要选择-7-X轴坐标，设置计算平均流速的数据个数；“普通”选择“退出时自动保存窗口界面”“退出时自动保存配置”；“高级”选择“转换到地球坐标”（缺省）。设置“单位”为“公制”（7）设置“参考”为“水底跟踪”经过上述设置后即可进行断面测量2、断面测量将船停泊岸边，在“采集”菜单中，选择“开始发射”（F4），ADCP将开始发射声波，从“查看”中“列表查看”打开“组合列表”。将船向对岸低速行驶，观察组合列表中有效层数，当“有效层数”超过2层时，船停下，在“采集”菜单中选择“开始记录数据”（F5），此时弹出对话框：-8-根据实际情况选择“左”“右”岸，填入仪器距岸边距离，确定后，计算机开始记录数据，组合列表中“数据个数”表明计算机记录数据个数，待“数据个数”到10时，船启动低速向对岸行驶，开始正式测量，不断采集数据。当船接近对岸，“有效层数”不小于2层时，船停下待“数据个数”增加10个时，在“采集”菜单中选择“停止记录数据”（F5），此时弹出类似上述的对话框，填入离岸距离即可。-9-这样就完成了一次断面测量，此时本次测量的所有数据存入你在“配置向导”设定的输出目录、文件名下，同时也存下了相应的配置文件，在图形表格中分别显示各点流速流向、河底剖面、流量值等数据。对于流量稳定河流，至少要进行4次断面测量，来回各两次，取得四次断面测量的平均值作为实测流量值。如果四次断面测量值的变幅除以平均值结果大于5%，应再进行另外四次的断面测量。对于流量短时间内变化较大的河流，只能采用一次测量的流量值，然而在尽可能的情况下，应测两次，往返各一次，以减少方向引起的偏差。三、数据回放及处理、输出1在“文件”菜单中选“回放模式”2数据回放及处理功能包括：读入ADCP原始数据文件显示各种数据图形重新计算盲区流量按新的参数计算平均值输出ASCII码的原始数据输出平均数据文件输出测流报...
