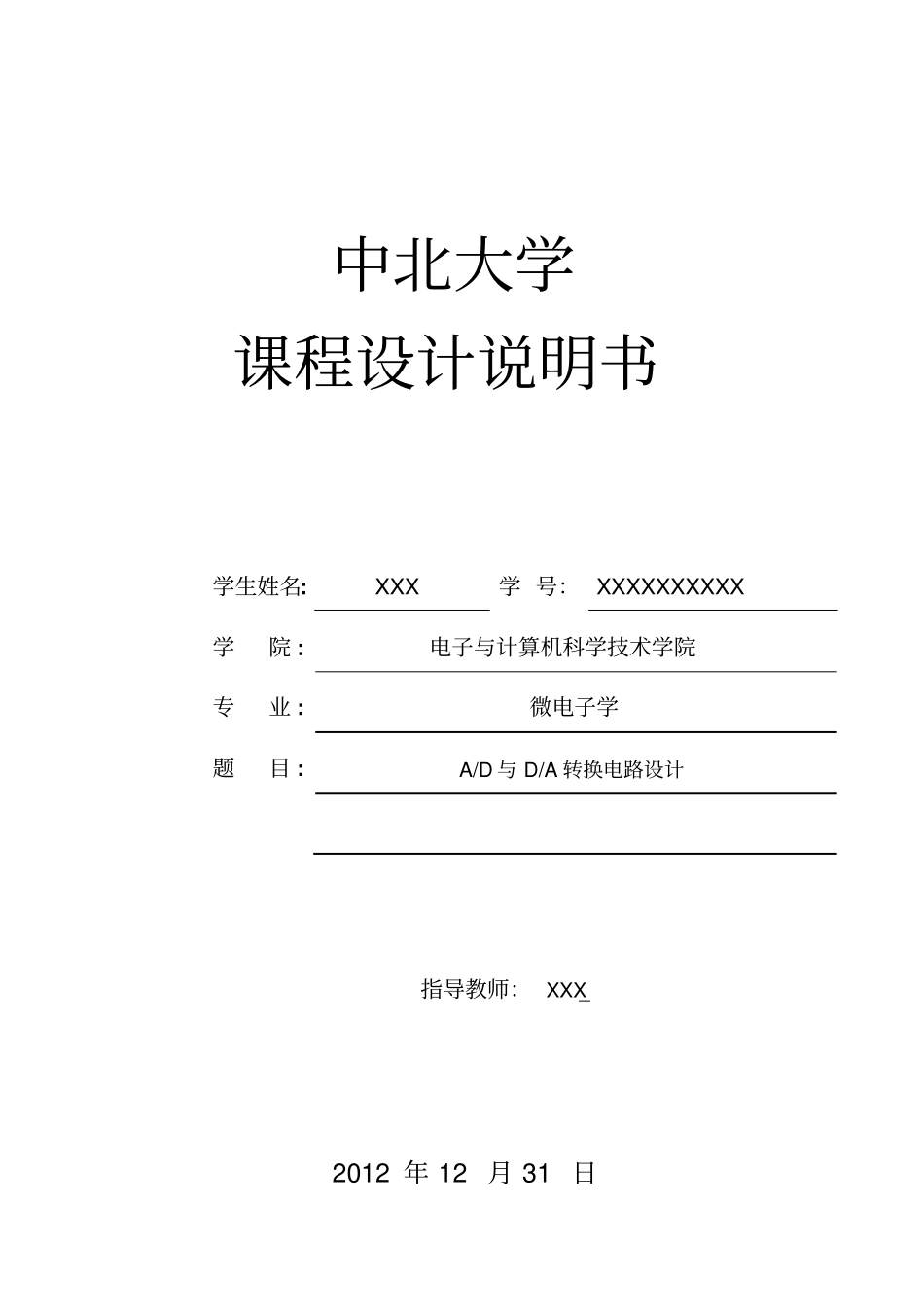

AD与DA转换电路设计说明书剖析_第1页
1/15

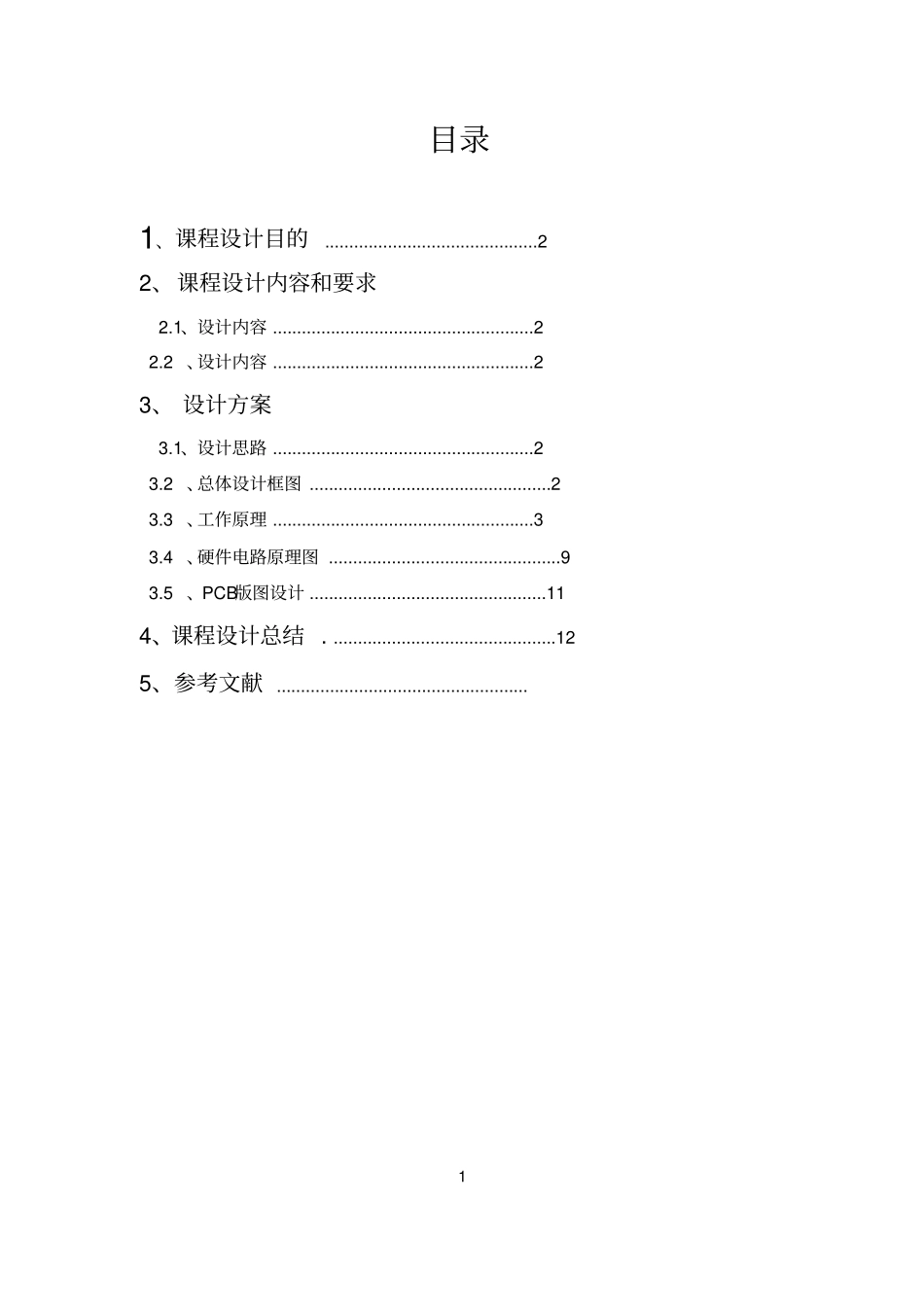

AD与DA转换电路设计说明书剖析_第2页
2/15

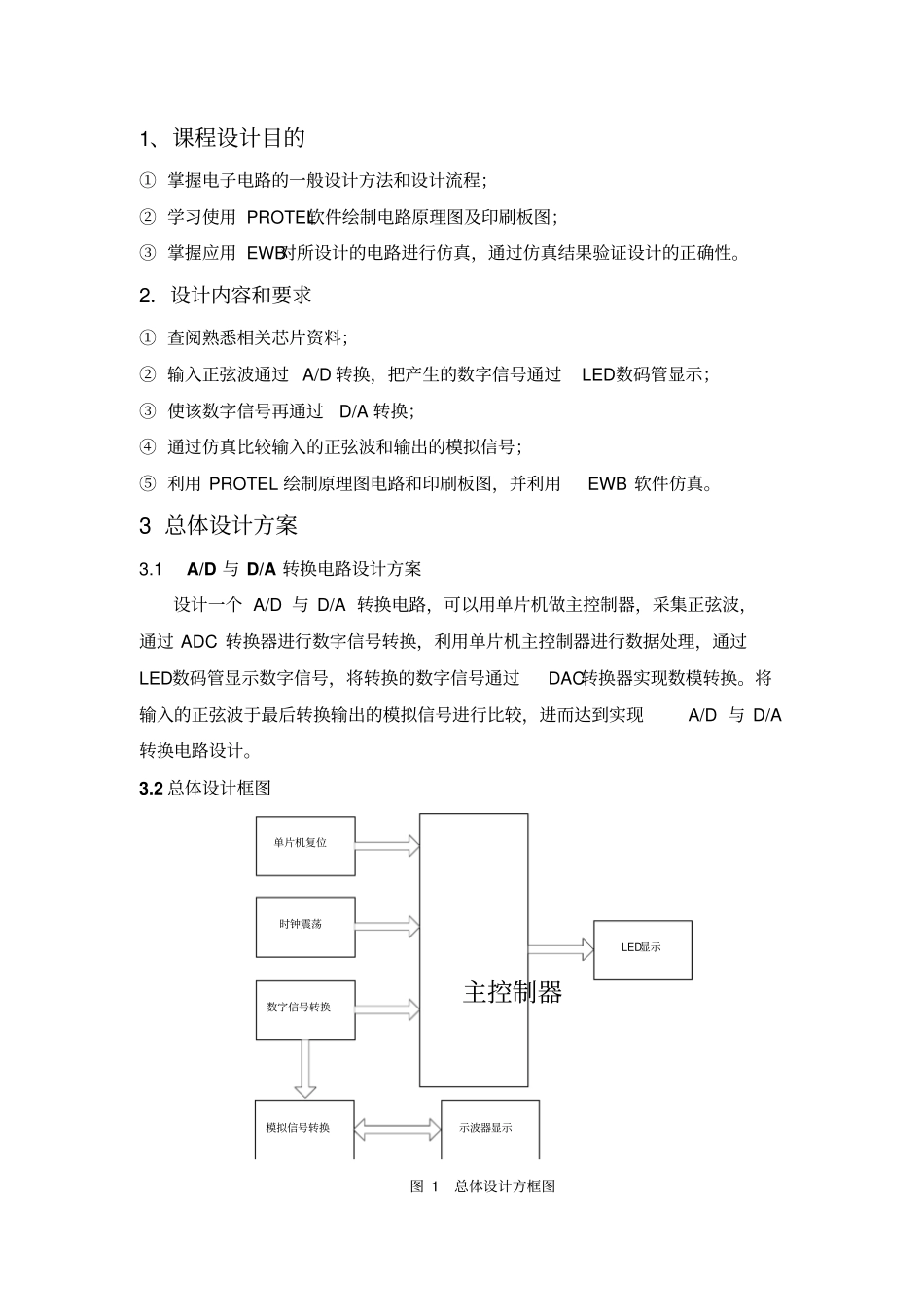

AD与DA转换电路设计说明书剖析_第3页
3/15
中北大学课程设计说明书学生姓名:XXX学号:XXXXXXXXXX学院:电子与计算机科学技术学院专业:微电子学题目:A/D与D/A转换电路设计指导教师:XXX2012年12月31日目录1、课程设计目的............................................22、课程设计内容和要求2.1、设计内容......................................................22.2、设计内容......................................................23、设计方案3.1、设计思路......................................................23.2、总体设计框图..................................................23.3、工作原理......................................................33.4、硬件电路原理图................................................93.5、PCB版图设计.................................................114、课程设计总结...............................................125、参考文献....................................................11、课程设计目的①掌握电子电路的一般设计方法和设计流程;②学习使用PROTEL软件绘制电路原理图及印刷板图;③掌握应用EWB对所设计的电路进行仿真,通过仿真结果验证设计的正确性。2.设计内容和要求①查阅熟悉相关芯片资料;②输入正弦波通过A/D转换,把产生的数字信号通过LED数码管显示;③使该数字信号再通过D/A转换;④通过仿真比较输入的正弦波和输出的模拟信号;⑤利用PROTEL绘制原理图电路和印刷板图,并利用EWB软件仿真。3总体设计方案3.1A/D与D/A转换电路设计方案设计一个A/D与D/A转换电路,可以用单片机做主控制器,采集正弦波,通过ADC转换器进行数字信号转换,利用单片机主控制器进行数据处理,通过LED数码管显示数字信号,将转换的数字信号通过DAC转换器实现数模转换。将输入的正弦波于最后转换输出的模拟信号进行比较,进而达到实现A/D与D/A转换电路设计。3.2总体设计框图主控制器单片机复位时钟震荡数字信号转换模拟信号转换示波器显示LED显示图1总体设计方框图A/D与D/A转换电路设计总体设计方框图如图1所示,控制器采用单片机AT89C51,数字信号转换采用芯片ADC0809,模拟信号转换采用芯片DAC0832,使用LED数码管显示数字信号。3.2.1主控制器单片机AT89C51具有低电压供电和体积小等特点,四个端口只需要两个口就能满足电路系统的设计需要,很适合便携手持式产品的设计使用系统可用二节电池供电。3.2.2ADC转换器ADC0809有三个主要组成部分:256个电阻组成的电阻阶梯及树状开关、逐次比较寄存器SAR和比较器。电阻阶梯和树状开关是ADC0809的一个特点。另一个不特点是,它含有一个8通道单端信号模拟开关和一个地址译码器。地址译码器选择8个模拟信号之一送入ADC进行A/D转换,因此适用于数据采集系统。1IN32IN4IN53IN6428272625IN2IN1IN0ADDAADC08095IN76STARTEOC7D3824232221ADDBADDCALED714D115D213GND16Vref(-)9OE20D610CLOCK19D511Vcc18D412Vref(+)17D0图2ADC0809引脚图图3ADC0809内部逻辑结构表1通道选择表图2为引脚图。各引脚功能如下:(1)IN7~IN0——模拟量输入通道(2)ALE——地址锁存允许信号(22脚),是通道地址锁存输入端。当ALE上升沿到来时,地址锁存器可对ADDA、ADDB、ADDC锁定。下一个ALE上升沿允许通道地址更新。实际使用中,要求ADC开始转换之前地址就应锁存,所以通常将ALE和START连在一起,使用同一个脉冲信号,上升沿锁存地址,下降沿则启动转换。(3)START——转换启动信号。START上升沿时,复位ADC0809;START下降沿时启动芯片,开始进行A/D转换;在A/D转换期间,START应保持低电平。本信号有时简写为ST.(4)A、B、C——地址线。通道端口选择线,A为低地址,C为高地址,引脚图中为ADDA,ADDB和ADDC。其地址状态与通道对应关系见表1。(5)CLK——时钟信号。ADC0809的内部没有时钟电路,所需时钟信号由外界提供,因此有时钟信号引脚。通常使用频率为500KHz的时钟信号。(6)EOC——转换结束信号(7脚)。EOC=0,正在进行转换;EOC=1,转换结束。使用中该状态信号即可作为查询的状态标志,又可作为中断请求信号使用。是转换结束信号,由A...
