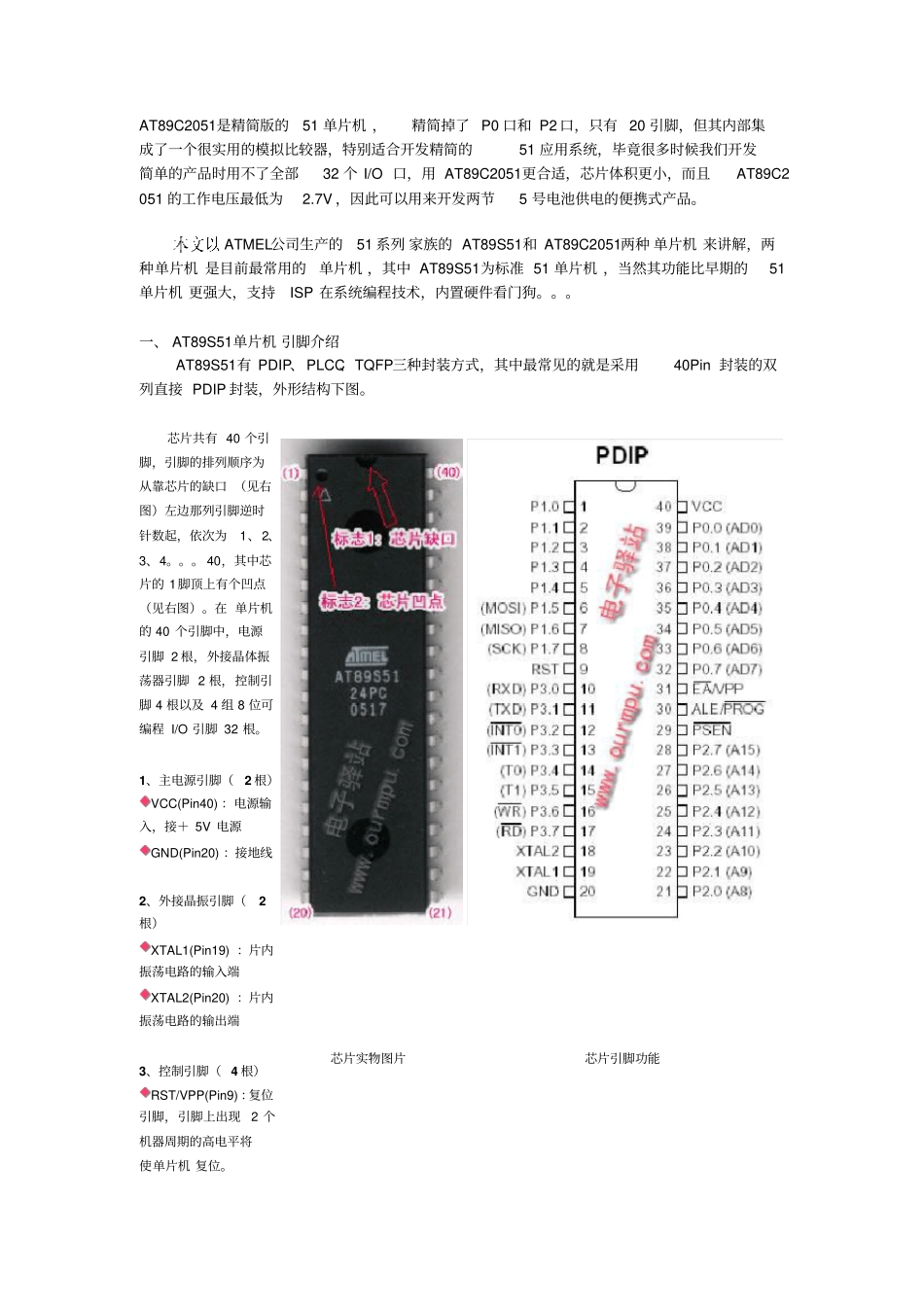

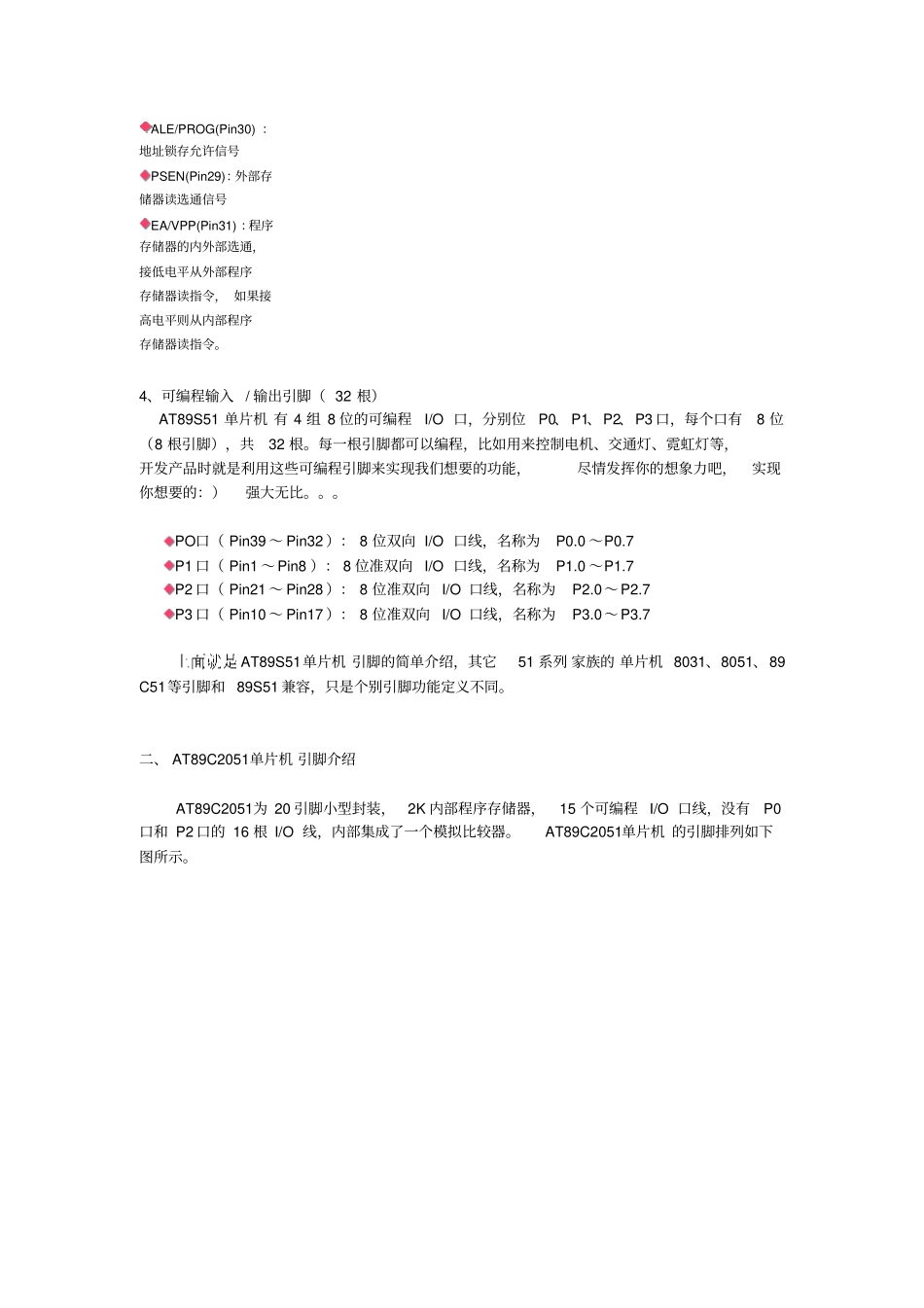

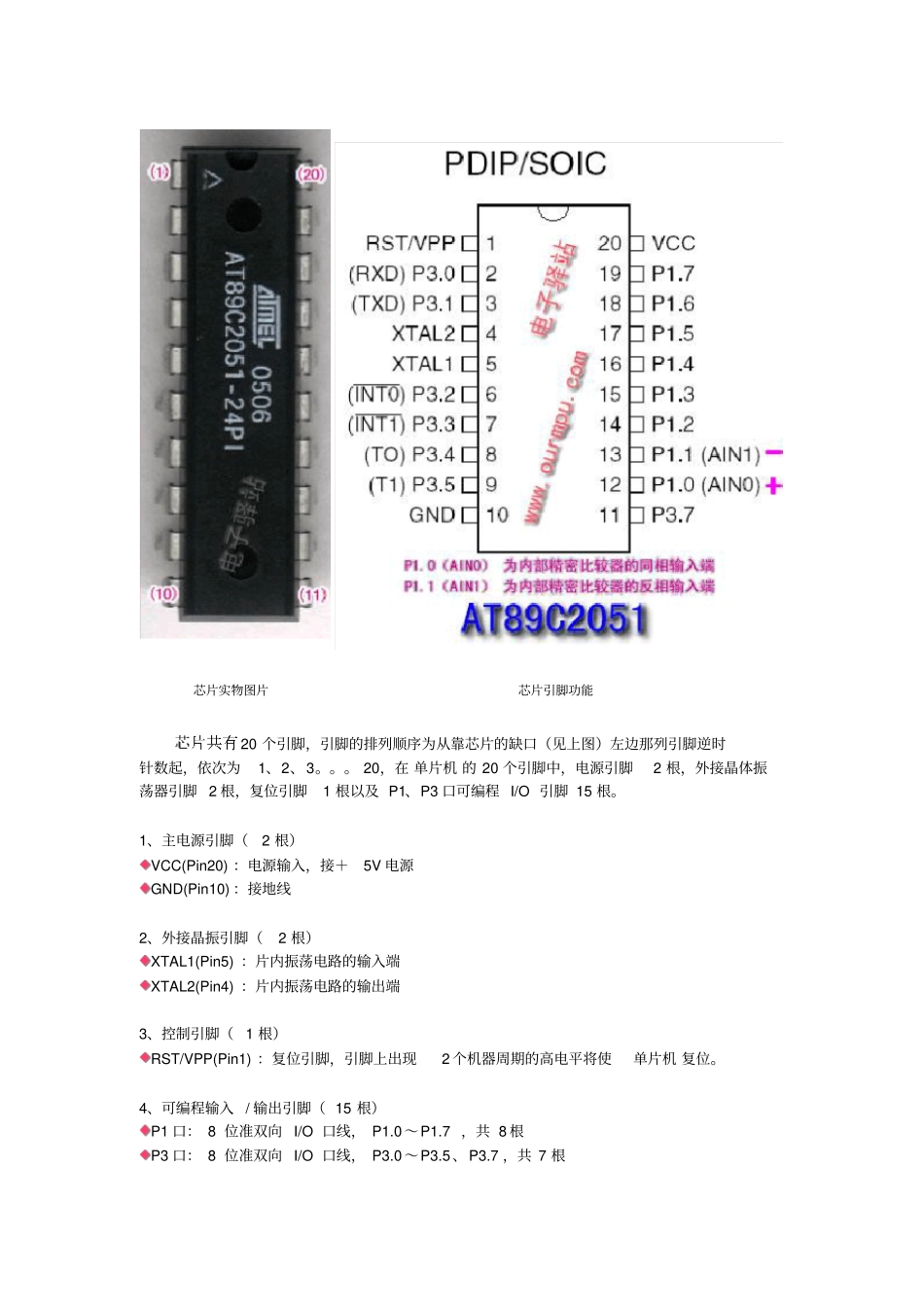

AT89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。。。一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin封装的双列直接PDIP封装，外形结构下图。芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。。。40，其中芯片的1脚顶上有个凹点（见右图）。在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。芯片实物图片芯片引脚功能ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。每一根引脚都可以编程，比如用来控制电机、交通灯、霓虹灯等，开发产品时就是利用这些可编程引脚来实现我们想要的功能，尽情发挥你的想象力吧，实现你想要的：）强大无比。。。PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7AT89S51单片机引脚的简单介绍，其它51系列家族的单片机8031、8051、89C51等引脚和89S51兼容，只是个别引脚功能定义不同。二、AT89C2051单片机引脚介绍AT89C2051为20引脚小型封装，2K内部程序存储器，15个可编程I/O口线，没有P0口和P2口的16根I/O线，内部集成了一个模拟比较器。AT89C2051单片机的引脚排列如下图所示。芯片实物图片芯片引脚功能20个引脚，引脚的排列顺序为从靠芯片的缺口（见上图）左边那列引脚逆时针数起，依次为1、2、3。。。20，在单片机的20个引脚中，电源引脚2根，外接晶体振荡器引脚2根，复位引脚1根以及P1、P3口可编程I/O引脚15根。1、主电源引脚（2根）VCC(Pin20)：电源输入，接＋5V电源GND(Pin10)：接地线2、外接晶振引脚（2根）XTAL1(Pin5)：片内振荡电路的输入端XTAL2(Pin4)：片内振荡电路的输出端3、控制引脚（1根）RST/VPP(Pin1)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。4、可编程输入/输出引脚（15根）P1口：8位准双向I/O口线，P1.0～P1.7，共8根P3口：8位准双向I/O口线，P3.0～P3.5、P3.7，共7根聪明的你一定会发现：标准51单片机有32根可编程I/O口线，89C2051精简掉P0、P2口16根I/O线后，应该还有16根I/O口线，现在只有15根，另一根跑那里去了呢？！前面讲到AT89C2051内部集成了一个模拟比较器，正是因为集成了模拟比较器把另一根引线占用了，比较器的输出端占用了一个I/O口，它就是P3.6口，引脚P3.6没有接出来的，所以少一根I/O口线。在编程时，P3.6就只能用来读比较器的状态了，不能象其它I/O口一样用来驱动外部指示灯等设备了，不过模拟比较器很实用的，在开发中就可以省去外加比较器的麻烦，右图为比较器的原理。三、主要性能参数介绍·与MCS-51产品指令系统完全兼容·4k字节在系统编程（ISP）Flash闪速存储器·1000次擦写周期·4.0－5.5V的工作电压范围·全静态工作模式...
