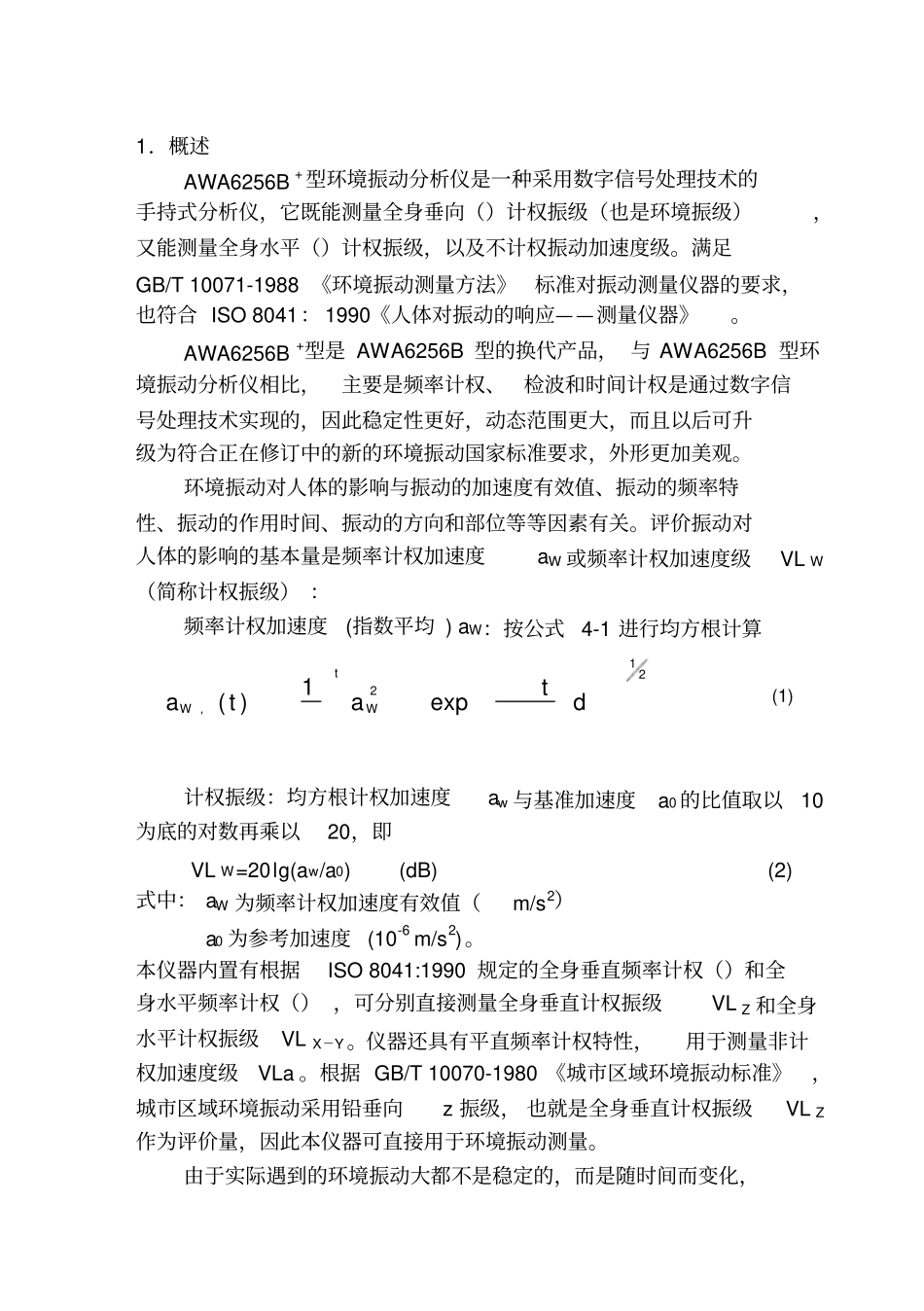

AWAB环境振动使用说明VIP专享VIP免费

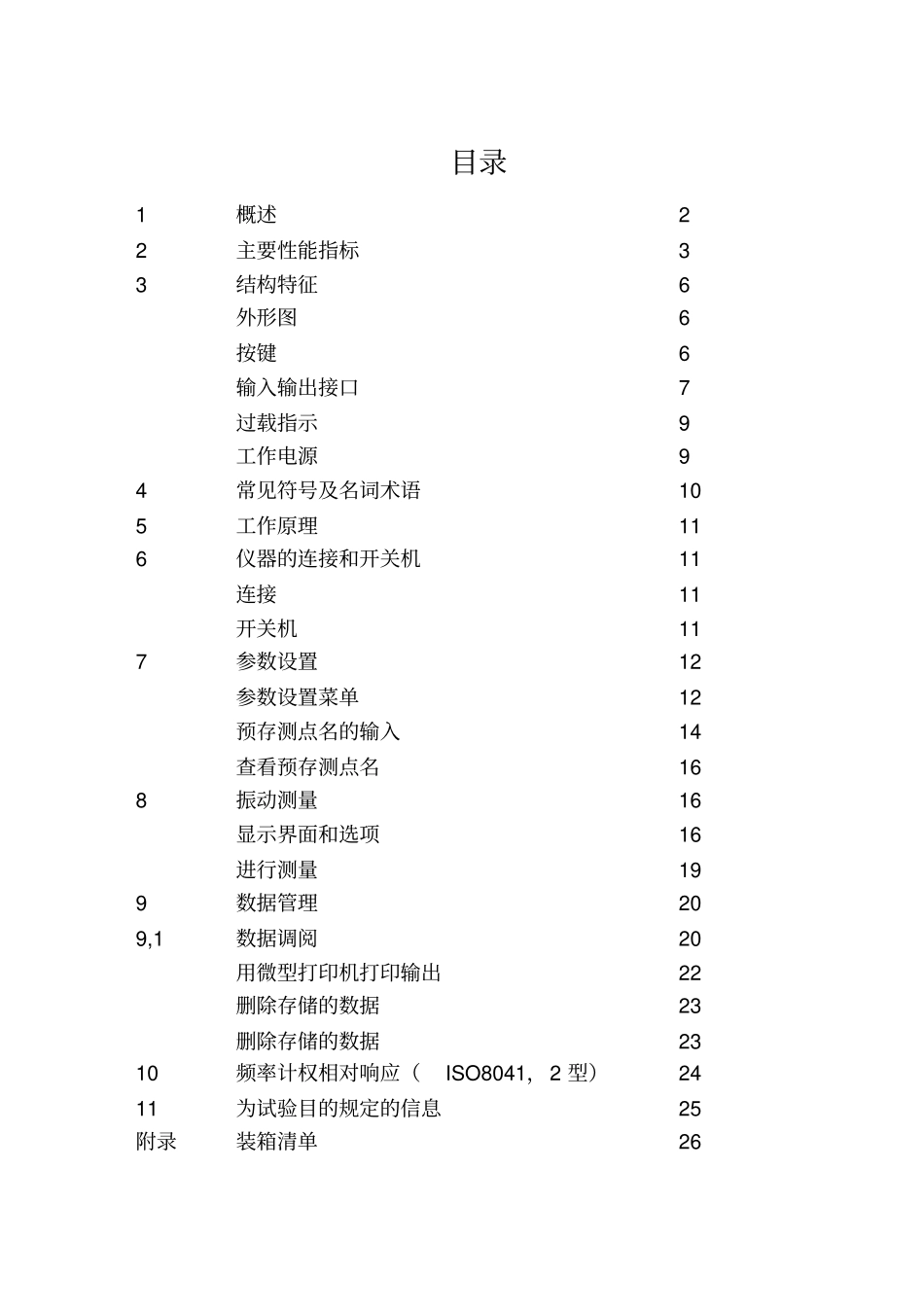

目录1概述22主要性能指标33结构特征6外形图6按键6输入输出接口7过载指示9工作电源94常见符号及名词术语105工作原理116仪器的连接和开关机11连接11开关机117参数设置12参数设置菜单12预存测点名的输入14查看预存测点名168振动测量16显示界面和选项16进行测量199数据管理209,1数据调阅20用微型打印机打印输出22删除存储的数据23删除存储的数据2310频率计权相对响应（ISO8041，2型）2411为试验目的规定的信息25附录装箱清单261．概述AWA6256B+型环境振动分析仪是一种采用数字信号处理技术的手持式分析仪，它既能测量全身垂向（）计权振级（也是环境振级），又能测量全身水平（）计权振级，以及不计权振动加速度级。满足GB/T10071-1988《环境振动测量方法》标准对振动测量仪器的要求，也符合ISO8041：1990《人体对振动的响应——测量仪器》。AWA6256B+型是AWA6256B型的换代产品，与AWA6256B型环境振动分析仪相比，主要是频率计权、检波和时间计权是通过数字信号处理技术实现的，因此稳定性更好，动态范围更大，而且以后可升级为符合正在修订中的新的环境振动国家标准要求，外形更加美观。环境振动对人体的影响与振动的加速度有效值、振动的频率特性、振动的作用时间、振动的方向和部位等等因素有关。评价振动对人体的影响的基本量是频率计权加速度aW或频率计权加速度级VLW（简称计权振级）：频率计权加速度(指数平均)aW：按公式4-1进行均方根计算(1)计权振级：均方根计权加速度aw与基准加速度a0的比值取以10为底的对数再乘以20，即VLW=20lg(aw/a0)(dB)(2)式中：aW为频率计权加速度有效值（m/s2）a0为参考加速度(10-6m/s2)。本仪器内置有根据ISO8041:1990规定的全身垂直频率计权（）和全身水平频率计权（），可分别直接测量全身垂直计权振级VLZ和全身水平计权振级VLX—Y。仪器还具有平直频率计权特性，用于测量非计权加速度级VLa。根据GB/T10070-1980《城市区域环境振动标准》，城市区域环境振动采用铅垂向z振级，也就是全身垂直计权振级VLZ作为评价量，因此本仪器可直接用于环境振动测量。由于实际遇到的环境振动大都不是稳定的，而是随时间而变化，212,exp1)(tWWdtata因此常常需要测量等效连续振级VLeq，它定义为在某一测点上，用某一段时间能量平均方法，将变化的振级以一个恒定的振级来表示该段时间内的振级大小，并称这个振级为此段时间的等效连续振级，即：VLeq=10lgTwdtataT020/1(dB)(3)=10lgdtTTVLw01.0101（dB）(4)=10lgNiVLwiN11.0101(dB)(5)式中：aw(t)是瞬时计权加速度（m/s2）；a0是参考加速度（10-6m/s2）；VLw是变化计权振级的瞬时值（dB）；T是某段时间的总量；VLWi是第i次采样的计权振级（dB）；N是总的采样次数。实际的环境振动，往往呈现不规则且大幅度变动的情况，因此本仪器中由单片计算机用统计处理的方法，测量并显示不同出现概率或累积概率的振级。VLN表示某一振级，且大于此振级的出现概率为N%。本仪器能够测量并直接显示累积百分振级VL5、VL10、VL50、VL90、VL95以及衡量振级起伏状况的标准偏差SD：SD=NiwiwVLVLN1211(dB)(6)2．主要性能指标：1)符合标准：GB/T10071-1988和ISO8041：19902)加速度传感器：灵敏度:40mV/m·s-2，质量:550g3)频率范围：1Hz~80Hz±1dB4)频率计权：并行（全身垂向，简称z计权）、（全身水平，简称x计权）5)时间平均方式：并行指数、线性6)时间平均常数：1s、8s7)测量范围：48dB~158dB（以10-6m/s2为参考）8)主要测量指标：并行瞬时VL12、最大VL12、最小VL12、VLeq1、VL5、VL10、VL50、VL90、VL95、SD1为：频率计权z、x2为：1s指数平均、8s指数平均、1s线性平均、8s线性平均9)显示分辨率：dB10)显示刷新：瞬时值1秒一次11)显示器：240×160点阵LCD显示器，有EL背光12)对比度调节：按键30级可调13)积分测量时间：1s到24h分档或任意设定14)级线性范围：大于90dB15)A/D位数：24位16)采样频率：750Hz17)统计采样间隔：s18)统计采样指标：Lwz1s、Lwx1s指数平均值19)数据存贮：64kB的FLASH可以保存128组测量结果20)量程增益：0dB、10dB、20dB21)量程显示：48~138dB、58~148dB、68~158dB，参考量程48~138dB22)量程控制误差：不大于dB23)信号...
