基于PSpice的单管放大电路的静态工作点及交流扫描分析VIP专享VIP免费

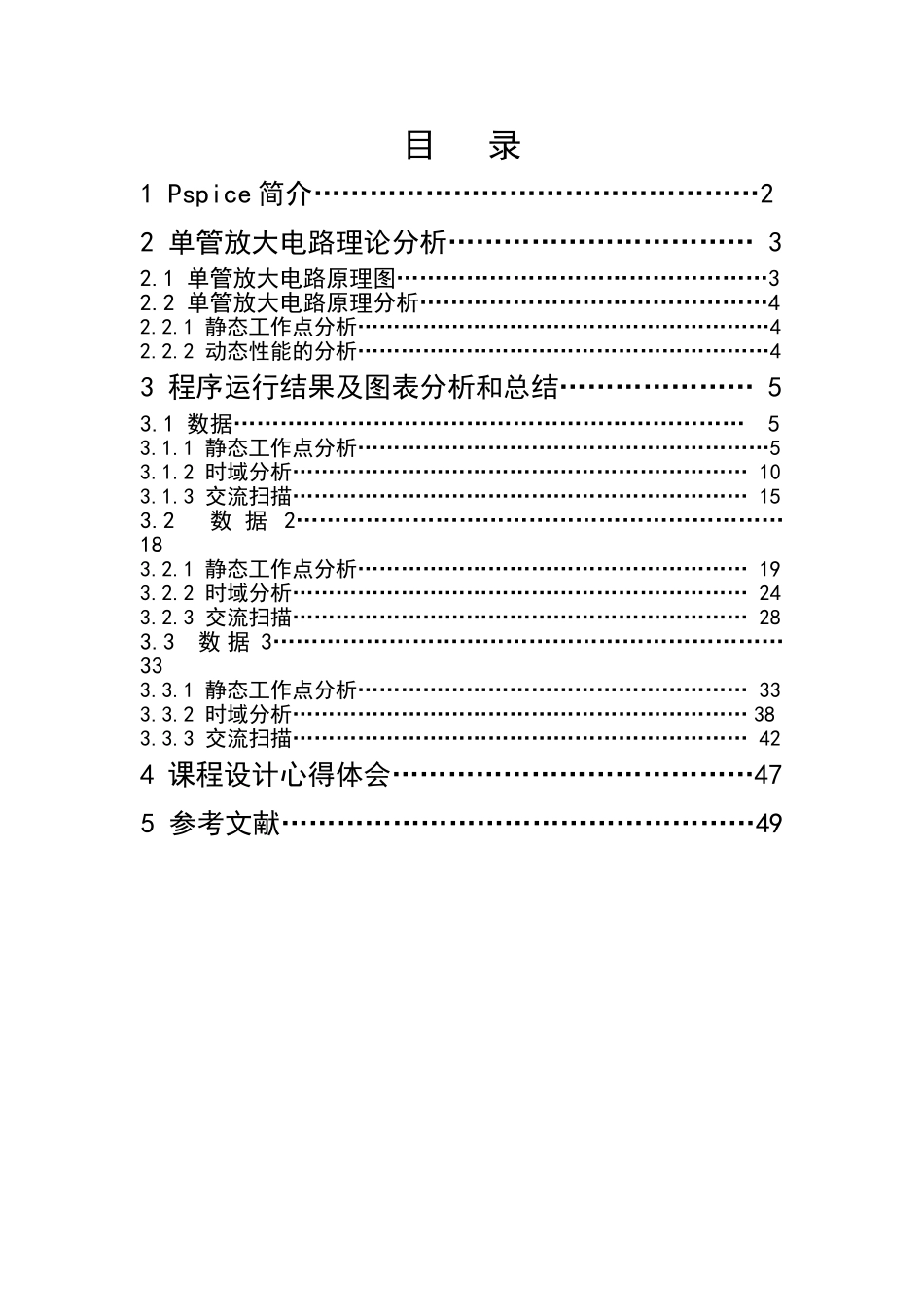

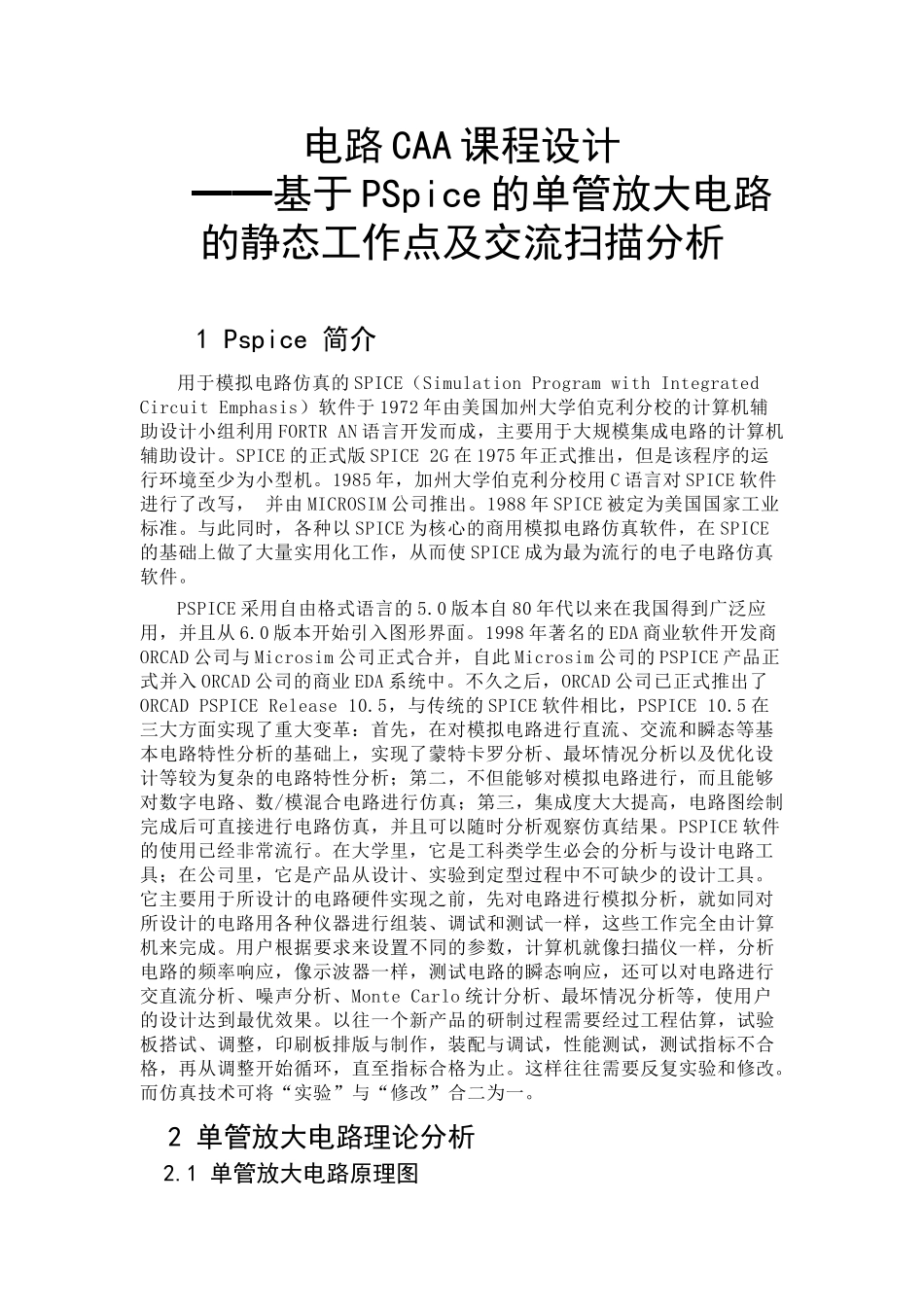

目录1Pspice简介…………………………………………22单管放大电路理论分析……………………………32.1单管放大电路原理图…………………………………………32.2单管放大电路原理分析………………………………………42.2.1静态工作点分析…………………………………………………42.2.2动态性能的分析…………………………………………………43程序运行结果及图表分析和总结…………………53.1数据…………………………………………………………53.1.1静态工作点分析…………………………………………………53.1.2时域分析………………………………………………………103.1.3交流扫描………………………………………………………153.2数据2………………………………………………………183.2.1静态工作点分析………………………………………………193.2.2时域分析………………………………………………………243.2.3交流扫描………………………………………………………283.3数据3…………………………………………………………333.3.1静态工作点分析………………………………………………333.3.2时域分析………………………………………………………383.3.3交流扫描………………………………………………………424课程设计心得体会…………………………………475参考文献……………………………………………49电路CAA课程设计━━基于PSpice的单管放大电路的静态工作点及交流扫描分析1Pspice简介用于模拟电路仿真的SPICE（SimulationProgramwithIntegratedCircuitEmphasis）软件于1972年由美国加州大学伯克利分校的计算机辅助设计小组利用FORTRAN语言开发而成，主要用于大规模集成电路的计算机辅助设计。SPICE的正式版SPICE2G在1975年正式推出，但是该程序的运行环境至少为小型机。1985年，加州大学伯克利分校用C语言对SPICE软件进行了改写，并由MICROSIM公司推出。1988年SPICE被定为美国国家工业标准。与此同时，各种以SPICE为核心的商用模拟电路仿真软件，在SPICE的基础上做了大量实用化工作，从而使SPICE成为最为流行的电子电路仿真软件。PSPICE采用自由格式语言的5.0版本自80年代以来在我国得到广泛应用，并且从6.0版本开始引入图形界面。1998年著名的EDA商业软件开发商ORCAD公司与Microsim公司正式合并，自此Microsim公司的PSPICE产品正式并入ORCAD公司的商业EDA系统中。不久之后，ORCAD公司已正式推出了ORCADPSPICERelease10.5，与传统的SPICE软件相比，PSPICE10.5在三大方面实现了重大变革：首先，在对模拟电路进行直流、交流和瞬态等基本电路特性分析的基础上，实现了蒙特卡罗分析、最坏情况分析以及优化设计等较为复杂的电路特性分析；第二，不但能够对模拟电路进行，而且能够对数字电路、数/模混合电路进行仿真；第三，集成度大大提高，电路图绘制完成后可直接进行电路仿真，并且可以随时分析观察仿真结果。PSPICE软件的使用已经非常流行。在大学里，它是工科类学生必会的分析与设计电路工具；在公司里，它是产品从设计、实验到定型过程中不可缺少的设计工具。它主要用于所设计的电路硬件实现之前，先对电路进行模拟分析，就如同对所设计的电路用各种仪器进行组装、调试和测试一样，这些工作完全由计算机来完成。用户根据要求来设置不同的参数，计算机就像扫描仪一样，分析电路的频率响应，像示波器一样，测试电路的瞬态响应，还可以对电路进行交直流分析、噪声分析、MonteCarlo统计分析、最坏情况分析等，使用户的设计达到最优效果。以往一个新产品的研制过程需要经过工程估算，试验板搭试、调整，印刷板排版与制作，装配与调试，性能测试，测试指标不合格，再从调整开始循环，直至指标合格为止。这样往往需要反复实验和修改。而仿真技术可将“实验”与“修改”合二为一。2单管放大电路理论分析2.1单管放大电路原理图2.2单管放大电路原理分析2.2.1静态工作点分析令Vs=0，并把电容断开，图中只剩下12V直流电源，GND，NPN管R1,R2,Rc,Re。IR1>>IBQ的条件下有VBQVCC*R2/(R1+R2)集电极电流ICQIEQ=(VBQ-VBEQ)/ReVBQ/Re基极电流IBQ=ICQ/集电极-射极电压VCEQ=VCC-ICQ(Rc+Re)2.2.2...
