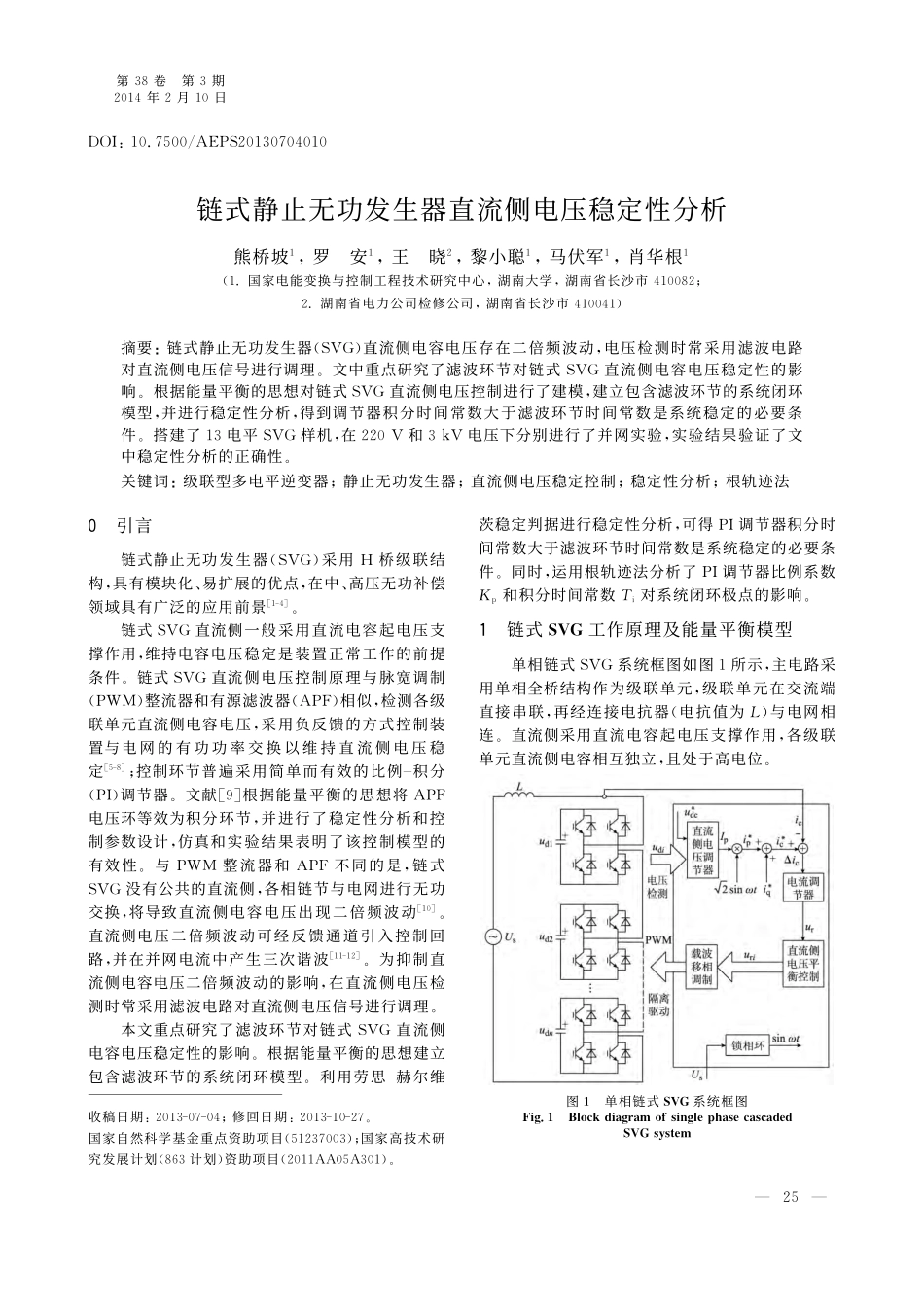

链式静止无功发生器直流侧电压稳定性分析_第1页
1/5

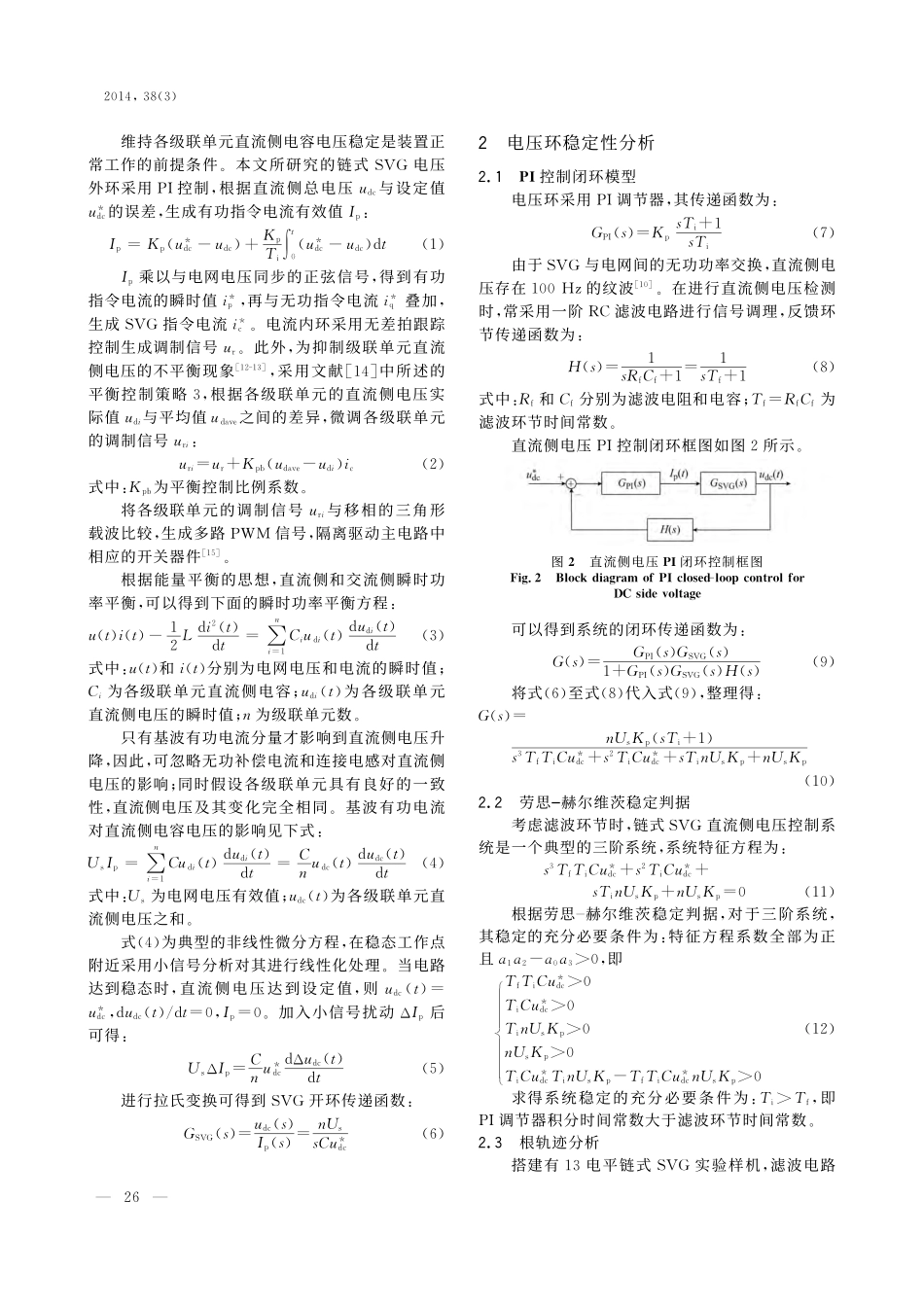

链式静止无功发生器直流侧电压稳定性分析_第2页
2/5

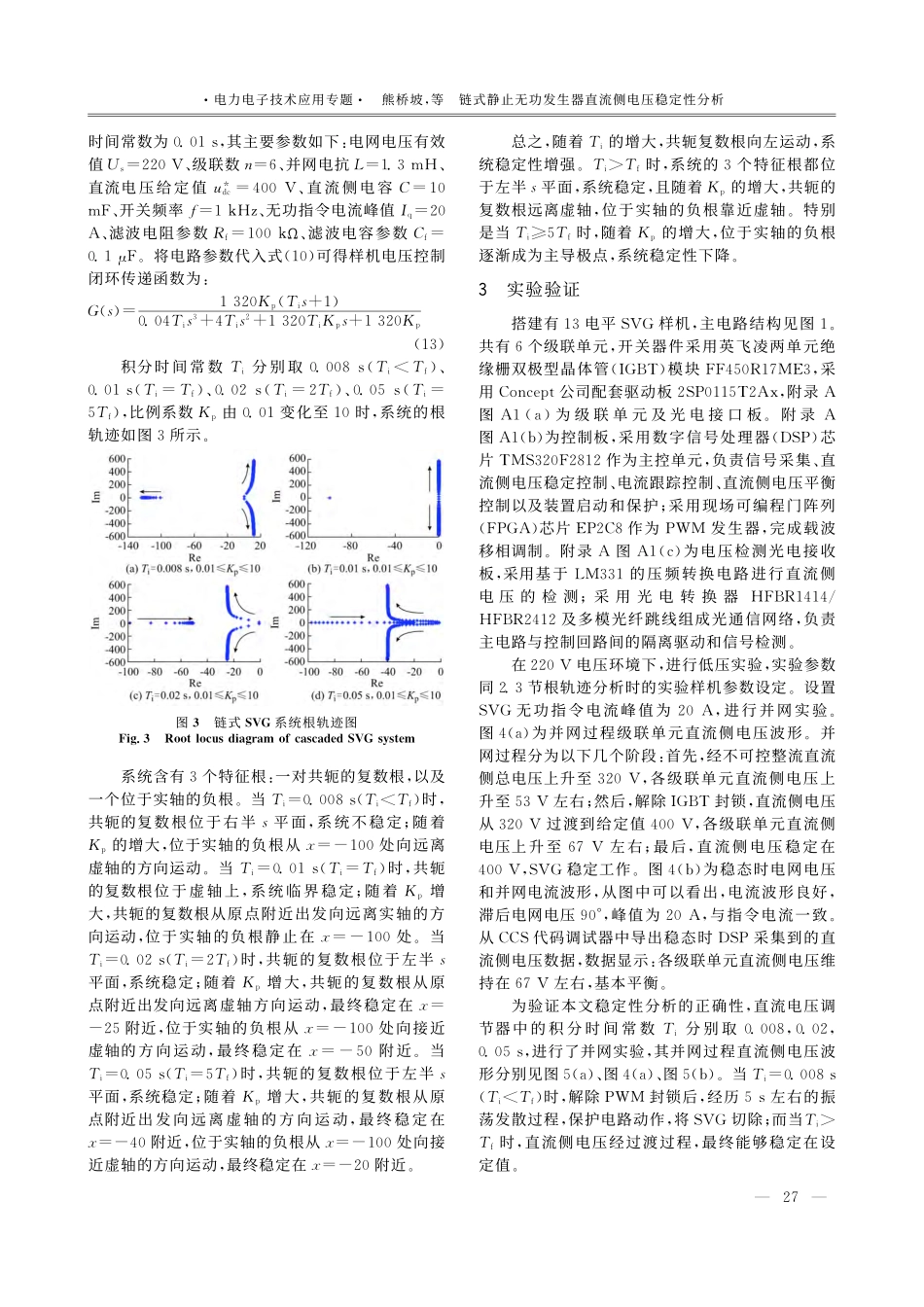

链式静止无功发生器直流侧电压稳定性分析_第3页
3/5
DOI:10.7500/AEPS20130704010链式静止无功发生器直流侧电压稳定性分析熊桥坡1,罗安1,王晓2,黎小聪1,马伏军1,肖华根1(1.国家电能变换与控制工程技术研究中心,湖南大学,湖南省长沙市410082;2.湖南省电力公司检修公司,湖南省长沙市410041)摘要:链式静止无功发生器(SVG)直流侧电容电压存在二倍频波动,电压检测时常采用滤波电路对直流侧电压信号进行调理。文中重点研究了滤波环节对链式SVG直流侧电容电压稳定性的影响。根据能量平衡的思想对链式SVG直流侧电压控制进行了建模,建立包含滤波环节的系统闭环模型,并进行稳定性分析,得到调节器积分时间常数大于滤波环节时间常数是系统稳定的必要条件。搭建了13电平SVG样机,在220V和3kV电压下分别进行了并网实验,实验结果验证了文中稳定性分析的正确性。关键词:级联型多电平逆变器;静止无功发生器;直流侧电压稳定控制;稳定性分析;根轨迹法收稿日期:2013-07-04;修回日期:2013-10-27。国家自然科学基金重点资助项目(51237003);国家高技术研究发展计划(863计划)资助项目(2011AA05A301)。0引言链式静止无功发生器(SVG)采用H桥级联结构,具有模块化、易扩展的优点,在中、高压无功补偿领域具有广泛的应用前景[1-4]。链式SVG直流侧一般采用直流电容起电压支撑作用,维持电容电压稳定是装置正常工作的前提条件。链式SVG直流侧电压控制原理与脉宽调制(PWM)整流器和有源滤波器(APF)相似,检测各级联单元直流侧电容电压,采用负反馈的方式控制装置与电网的有功功率交换以维持直流侧电压稳定[5-8];控制环节普遍采用简单而有效的比例—积分(PI)调节器。文献[9]根据能量平衡的思想将APF电压环等效为积分环节,并进行了稳定性分析和控制参数设计,仿真和实验结果表明了该控制模型的有效性。与PWM整流器和APF不同的是,链式SVG没有公共的直流侧,各相链节与电网进行无功交换,将导致直流侧电容电压出现二倍频波动[10]。直流侧电压二倍频波动可经反馈通道引入控制回路,并在并网电流中产生三次谐波[11-12]。为抑制直流侧电容电压二倍频波动的影响,在直流侧电压检测时常采用滤波电路对直流侧电压信号进行调理。本文重点研究了滤波环节对链式SVG直流侧电容电压稳定性的影响。根据能量平衡的思想建立包含滤波环节的系统闭环模型。利用劳思—赫尔维茨稳定判据进行稳定性分析,可得PI调节器积分时间常数大于滤波环节时间常数是系统稳定的必要条件。同时,运用根轨迹法分析了PI调节器比例系数Kp和积分时间常数Ti对系统闭环极点的影响。1链式SVG工作原理及能量平衡模型单相链式SVG系统框图如图1所示,主电路采用单相全桥结构作为级联单元,级联单元在交流端直接串联,再经连接电抗器(电抗值为L)与电网相连。直流侧采用直流电容起电压支撑作用,各级联单元直流侧电容相互独立,且处于高电位。图1单相链式SVG系统框图Fig.1BlockdiagramofsinglephasecascadedSVGsystem—52—第38卷第3期2014年2月10日Vol.38No.3Feb.10,2014维持各级联单元直流侧电容电压稳定是装置正常工作的前提条件。本文所研究的链式SVG电压外环采用PI控制,根据直流侧总电压udc与设定值u*dc的误差,生成有功指令电流有效值Ip:Ip=Kp(u*dc-udc)+KpTi∫t0(u*dc-udc)dt(1)Ip乘以与电网电压同步的正弦信号,得到有功指令电流的瞬时值i*p,再与无功指令电流i*q叠加,生成SVG指令电流i*c。电流内环采用无差拍跟踪控制生成调制信号ur。此外,为抑制级联单元直流侧电压的不平衡现象[12-13],采用文献[14]中所述的平衡控制策略3,根据各级联单元的直流侧电压实际值udi与平均值udave之间的差异,微调各级联单元的调制信号uri:uri=ur+Kpb(udave-udi)...
