热镀锌与热喷锌工艺比较VIP专享VIP免费

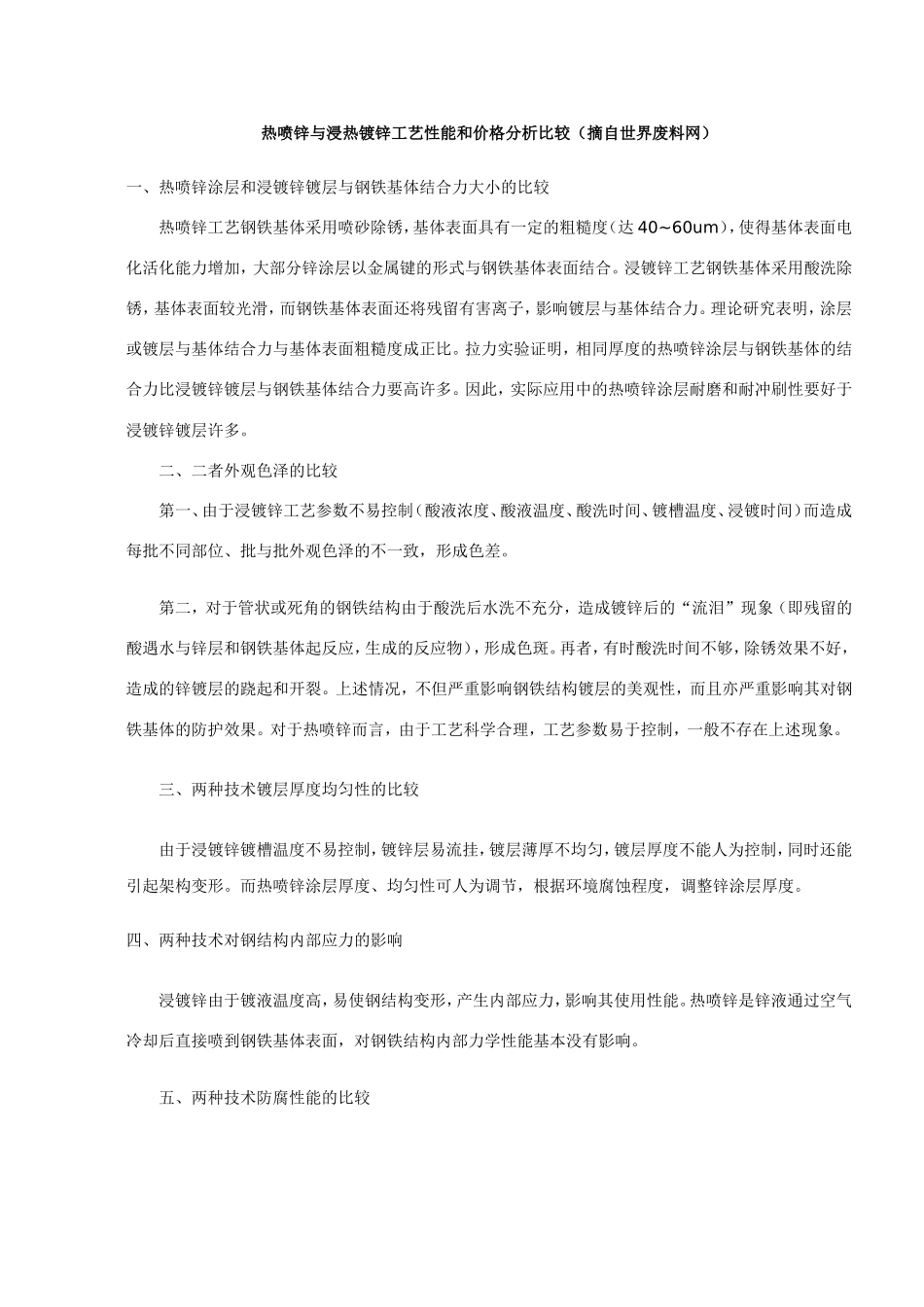

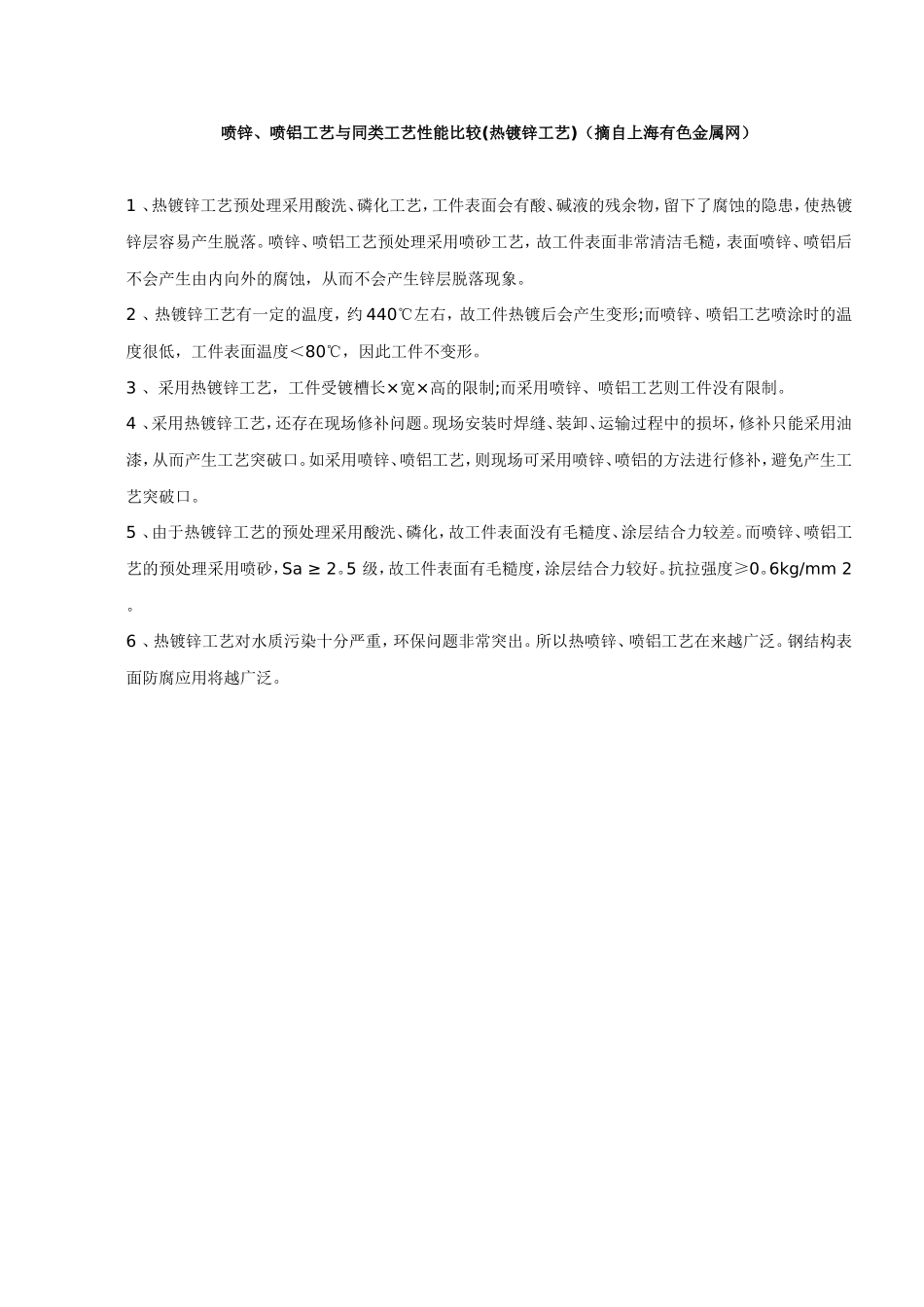

喷锌、喷铝工艺与同类工艺性能比较(热镀锌工艺)（摘自上海有色金属网）1、热镀锌工艺预处理采用酸洗、磷化工艺，工件表面会有酸、碱液的残余物，留下了腐蚀的隐患，使热镀锌层容易产生脱落。喷锌、喷铝工艺预处理采用喷砂工艺，故工件表面非常清洁毛糙，表面喷锌、喷铝后不会产生由内向外的腐蚀，从而不会产生锌层脱落现象。2、热镀锌工艺有一定的温度，约440℃左右，故工件热镀后会产生变形;而喷锌、喷铝工艺喷涂时的温度很低，工件表面温度＜80℃，因此工件不变形。3、采用热镀锌工艺，工件受镀槽长×宽×高的限制;而采用喷锌、喷铝工艺则工件没有限制。4、采用热镀锌工艺，还存在现场修补问题。现场安装时焊缝、装卸、运输过程中的损坏，修补只能采用油漆，从而产生工艺突破口。如采用喷锌、喷铝工艺，则现场可采用喷锌、喷铝的方法进行修补，避免产生工艺突破口。5、由于热镀锌工艺的预处理采用酸洗、磷化，故工件表面没有毛糙度、涂层结合力较差。而喷锌、喷铝工艺的预处理采用喷砂，Sa≥2。5级，故工件表面有毛糙度，涂层结合力较好。抗拉强度≥0。6kg/mm2。6、热镀锌工艺对水质污染十分严重，环保问题非常突出。所以热喷锌、喷铝工艺在来越广泛。钢结构表面防腐应用将越广泛。热喷锌与浸热镀锌工艺性能和价格分析比较（摘自世界废料网）一、热喷锌涂层和浸镀锌镀层与钢铁基体结合力大小的比较热喷锌工艺钢铁基体采用喷砂除锈，基体表面具有一定的粗糙度（达40~60um），使得基体表面电化活化能力增加，大部分锌涂层以金属键的形式与钢铁基体表面结合。浸镀锌工艺钢铁基体采用酸洗除锈，基体表面较光滑，而钢铁基体表面还将残留有害离子，影响镀层与基体结合力。理论研究表明，涂层或镀层与基体结合力与基体表面粗糙度成正比。拉力实验证明，相同厚度的热喷锌涂层与钢铁基体的结合力比浸镀锌镀层与钢铁基体结合力要高许多。因此，实际应用中的热喷锌涂层耐磨和耐冲刷性要好于浸镀锌镀层许多。二、二者外观色泽的比较第一、由于浸镀锌工艺参数不易控制（酸液浓度、酸液温度、酸洗时间、镀槽温度、浸镀时间）而造成每批不同部位、批与批外观色泽的不一致，形成色差。第二，对于管状或死角的钢铁结构由于酸洗后水洗不充分，造成镀锌后的“流泪”现象（即残留的酸遇水与锌层和钢铁基体起反应，生成的反应物），形成色斑。再者，有时酸洗时间不够，除锈效果不好，造成的锌镀层的跷起和开裂。上述情况，不但严重影响钢铁结构镀层的美观性，而且亦严重影响其对钢铁基体的防护效果。对于热喷锌而言，由于工艺科学合理，工艺参数易于控制，一般不存在上述现象。三、两种技术镀层厚度均匀性的比较由于浸镀锌镀槽温度不易控制，镀锌层易流挂，镀层薄厚不均匀，镀层厚度不能人为控制，同时还能引起架构变形。而热喷锌涂层厚度、均匀性可人为调节，根据环境腐蚀程度，调整锌涂层厚度。四、两种技术对钢结构内部应力的影响浸镀锌由于镀液温度高，易使钢结构变形，产生内部应力，影响其使用性能。热喷锌是锌液通过空气冷却后直接喷到钢铁基体表面，对钢铁结构内部力学性能基本没有影响。五、两种技术防腐性能的比较热喷锌由于喷涂后采取涂料封闭，采取锌层与涂料的保护系统。荷兰的研究表明：复合系统的耐久性比单独锌层和单独涂料层耐久性之和高出50~130%，这种效应称之为最佳协同作用（syncrgy-effect）或所谓的2+2＝5效应。另外，热喷锌工艺可根据现场腐蚀环境的大小来调整锌层的厚度，而浸镀一镀定型，锌层厚度不能再增加，对较恶劣的腐蚀环境不适应。因此，从对钢铁基体的防护效果来看，热喷锌要好于浸镀锌。六、两种技术对现场安装的影响浸镀锌构件在运输过程中和安装焊接过程中，镀层易被损坏，损害的镀层无法修补，有时安装公司采用防腐漆一抹了之，严重影响了整个工艺对钢铁基体的防护效果和防护年限，给工程留下隐患。而热喷锌在现场安装过程中施工，则没有这种情况。七、两种技术经济性能比较浸镀锌一般要由专业浸镀厂进行处理，热喷锌工艺一般现场施工，二者造价相差不多，浸镀锌工艺加上运输装卸费有时费用比热喷锌还要高。综上所述，钢结构长效防腐采用热喷涂（Al或Zn）技术工...
