鼠笼式电动机直接起动的控制线路VIP免费

鼠笼式电动机直接起动的控制线路_第1页
1/6
鼠笼式电动机直接起动的控制线路_第2页
2/6
鼠笼式电动机直接起动的控制线路_第3页
3/6

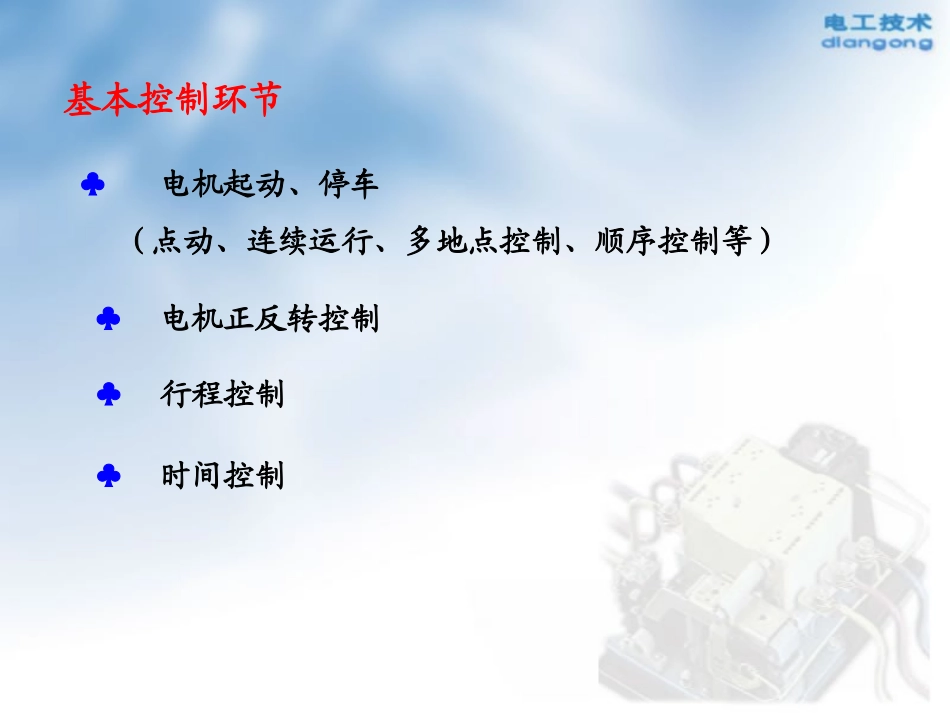

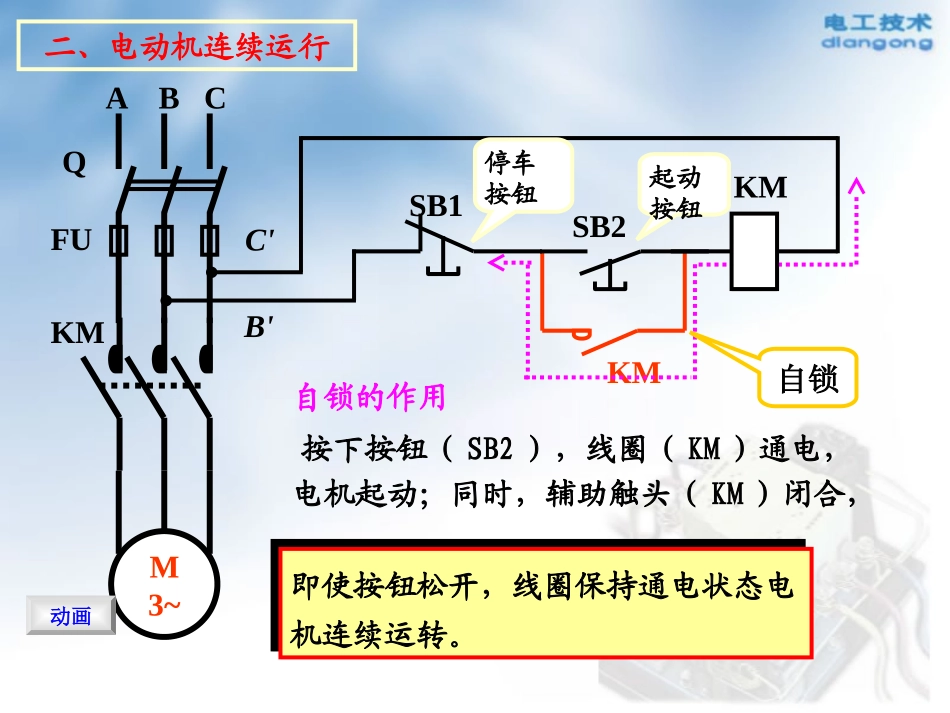

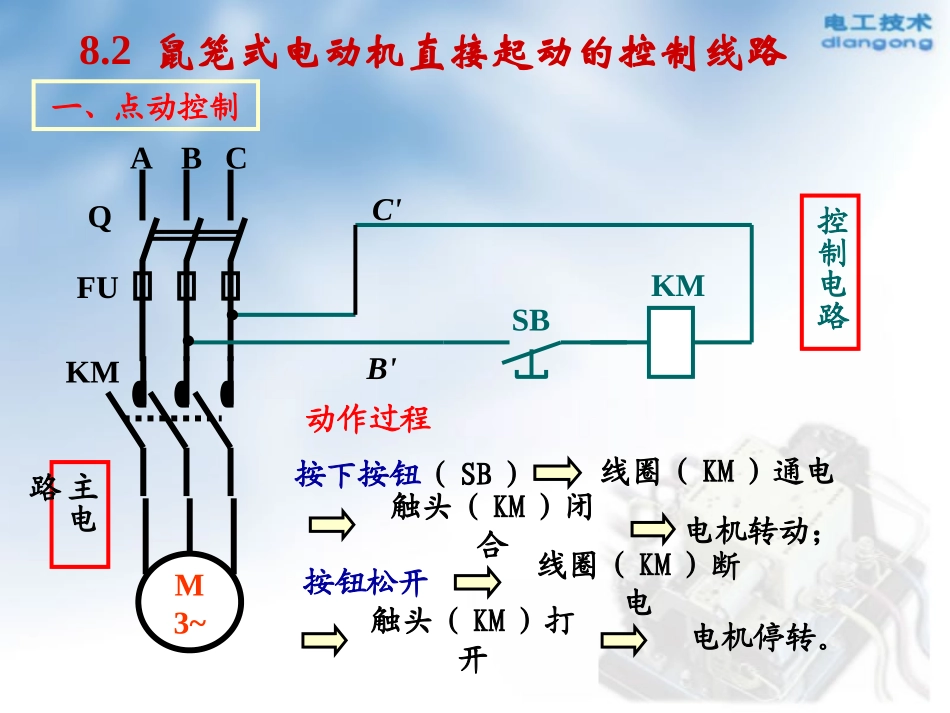

电机起动、停车(点动、连续运行、多地点控制、顺序控制等)基本控制环节电机正反转控制行程控制时间控制一、点动控制M3~ABCKMFUQSBKM动作过程按钮松开线圈(KM)断电触头(KM)打开电机停转。按下按钮(SB)线圈(KM)通电触头(KM)闭合电机转动;控制电路主电路8.2鼠笼式电动机直接起动的控制线路B'C'二、电动机连续运行KM自锁自锁的作用按下按钮(SB2),线圈(KM)通电,电机起动;同时,辅助触头(KM)闭合,M3~ABCKMFUQKMSB2C'B'SB1起动按钮停车按钮即使按钮松开,线圈保持通电状态电机连续运转。即使按钮松开,线圈保持通电状态电机连续运转。动画KMKMSB1SB2FRM3~KMABCFUQFR三、异步机的直接起动+过载保护发热元件热继电器触头短路保护短路保护过载保护过载保护加熔断器FU加热继电器FR电动机工作时,若因负载过重而使电流增大,但又比短路电流小。此时熔断器起不了保护作用。将其常闭触点串接在控制电路中。原因:将任意两相热元件串接在电动机任意两相中。操作:短路保护短路保护方法:加熔断器保护措施保护措施一旦发生短路事故,熔丝立即熔断,电动机立即停车。过载保护过载保护当电源暂时断电或电压严重下降时,电动机即自动从电源切除零压(失压)保护零压(失压)保护方法:加接触器、继电器方法:加继电器以下控制电路能否实现即能点动、又能连续运行KMSB1KMSB2KHSB思考不能点动!
