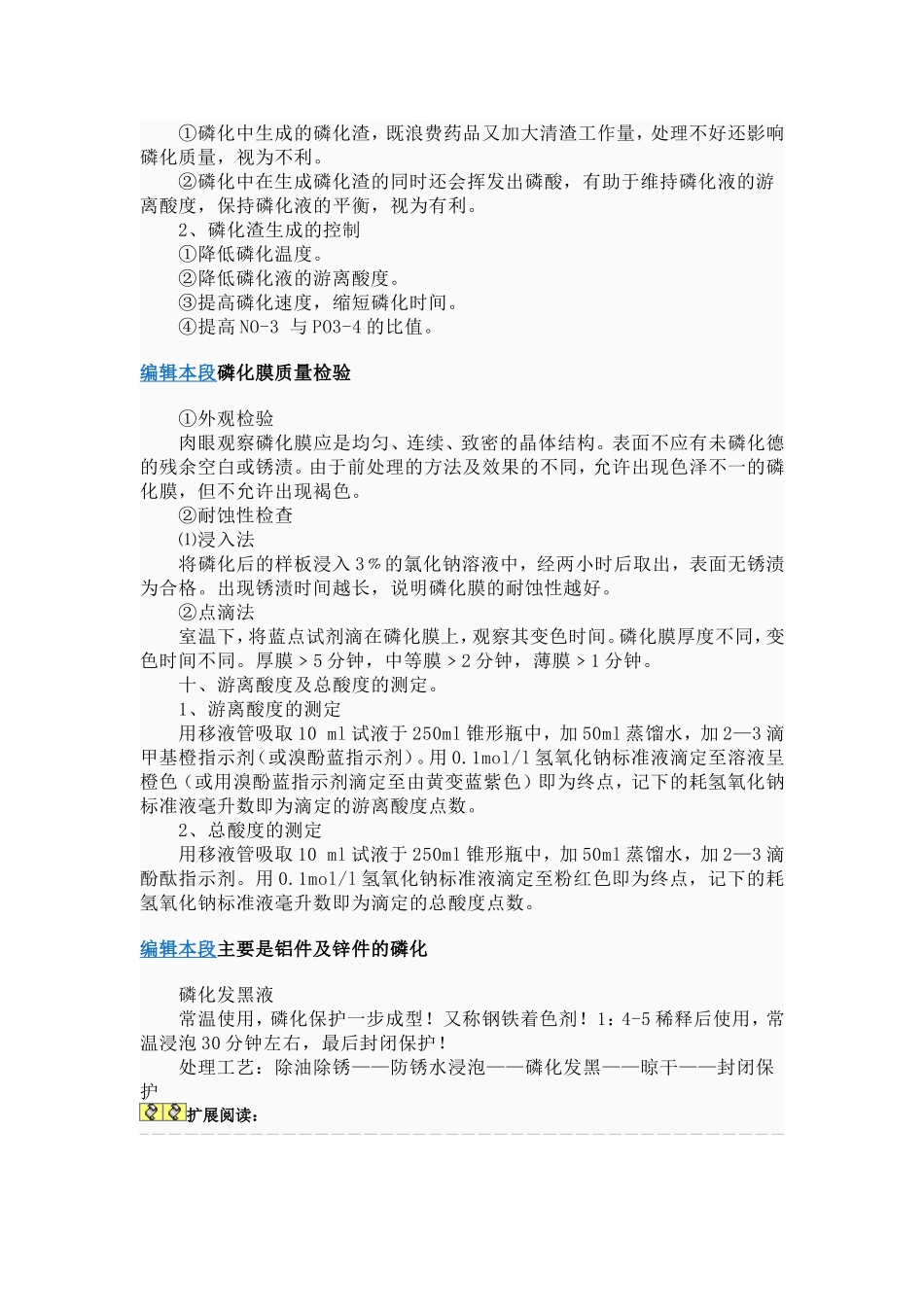

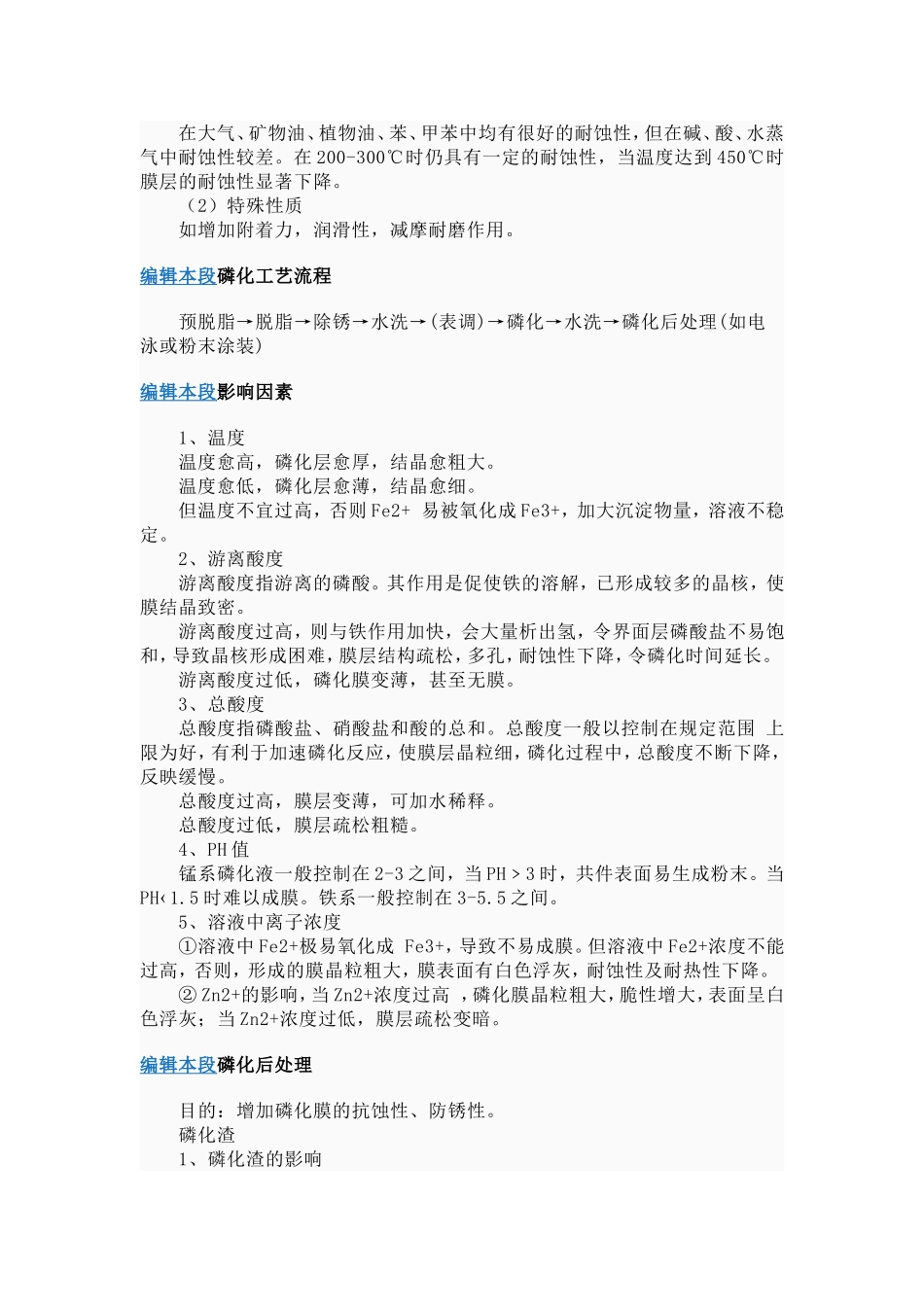

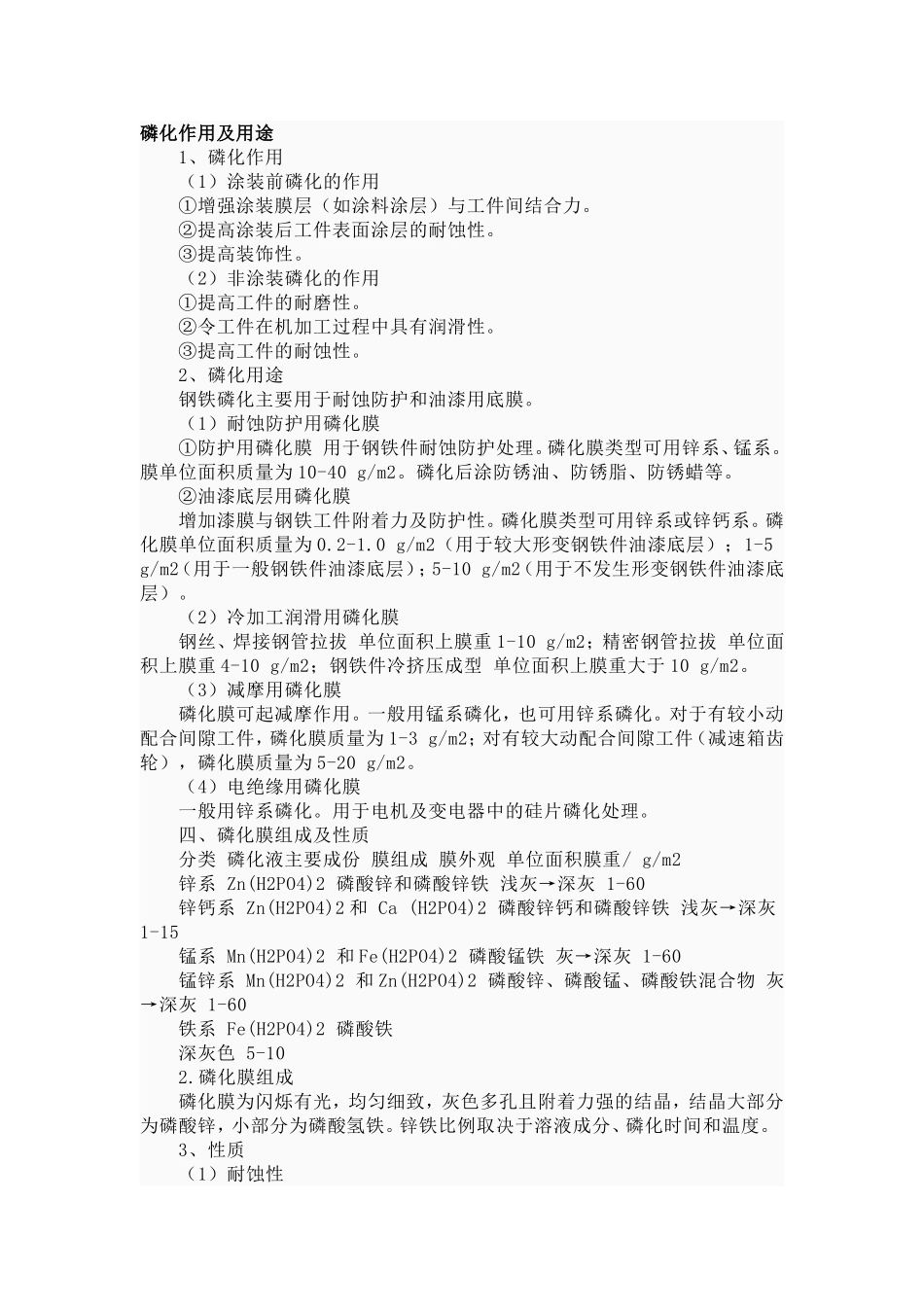

磷化作用及用途1、磷化作用（1）涂装前磷化的作用①增强涂装膜层（如涂料涂层）与工件间结合力。②提高涂装后工件表面涂层的耐蚀性。③提高装饰性。（2）非涂装磷化的作用①提高工件的耐磨性。②令工件在机加工过程中具有润滑性。③提高工件的耐蚀性。2、磷化用途钢铁磷化主要用于耐蚀防护和油漆用底膜。（1）耐蚀防护用磷化膜①防护用磷化膜用于钢铁件耐蚀防护处理。磷化膜类型可用锌系、锰系。膜单位面积质量为10-40g/m2。磷化后涂防锈油、防锈脂、防锈蜡等。②油漆底层用磷化膜增加漆膜与钢铁工件附着力及防护性。磷化膜类型可用锌系或锌钙系。磷化膜单位面积质量为0.2-1.0g/m2（用于较大形变钢铁件油漆底层）；1-5g/m2（用于一般钢铁件油漆底层）；5-10g/m2（用于不发生形变钢铁件油漆底层）。（2）冷加工润滑用磷化膜钢丝、焊接钢管拉拔单位面积上膜重1-10g/m2；精密钢管拉拔单位面积上膜重4-10g/m2；钢铁件冷挤压成型单位面积上膜重大于10g/m2。（3）减摩用磷化膜磷化膜可起减摩作用。一般用锰系磷化，也可用锌系磷化。对于有较小动配合间隙工件，磷化膜质量为1-3g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20g/m2。（4）电绝缘用磷化膜一般用锌系磷化。用于电机及变电器中的硅片磷化处理。四、磷化膜组成及性质分类磷化液主要成份膜组成膜外观单位面积膜重/g/m2锌系Zn(H2PO4)2磷酸锌和磷酸锌铁浅灰→深灰1-60锌钙系Zn(H2PO4)2和Ca(H2PO4)2磷酸锌钙和磷酸锌铁浅灰→深灰1-15锰系Mn(H2PO4)2和Fe(H2PO4)2磷酸锰铁灰→深灰1-60锰锌系Mn(H2PO4)2和Zn(H2PO4)2磷酸锌、磷酸锰、磷酸铁混合物灰→深灰1-60铁系Fe(H2PO4)2磷酸铁深灰色5-102.磷化膜组成磷化膜为闪烁有光，均匀细致，灰色多孔且附着力强的结晶，结晶大部分为磷酸锌，小部分为磷酸氢铁。锌铁比例取决于溶液成分、磷化时间和温度。3、性质（1）耐蚀性在大气、矿物油、植物油、苯、甲苯中均有很好的耐蚀性，但在碱、酸、水蒸气中耐蚀性较差。在200-300℃时仍具有一定的耐蚀性，当温度达到450℃时膜层的耐蚀性显著下降。（2）特殊性质如增加附着力，润滑性，减摩耐磨作用。编辑本段磷化工艺流程预脱脂→脱脂→除锈→水洗→(表调)→磷化→水洗→磷化后处理(如电泳或粉末涂装)编辑本段影响因素1、温度温度愈高，磷化层愈厚，结晶愈粗大。温度愈低，磷化层愈薄，结晶愈细。但温度不宜过高，否则Fe2+易被氧化成Fe3+，加大沉淀物量，溶液不稳定。2、游离酸度游离酸度指游离的磷酸。其作用是促使铁的溶解，已形成较多的晶核，使膜结晶致密。游离酸度过高，则与铁作用加快，会大量析出氢，令界面层磷酸盐不易饱和，导致晶核形成困难，膜层结构疏松，多孔，耐蚀性下降，令磷化时间延长。游离酸度过低，磷化膜变薄，甚至无膜。3、总酸度总酸度指磷酸盐、硝酸盐和酸的总和。总酸度一般以控制在规定范围上限为好，有利于加速磷化反应，使膜层晶粒细，磷化过程中，总酸度不断下降，反映缓慢。总酸度过高，膜层变薄，可加水稀释。总酸度过低，膜层疏松粗糙。4、PH值锰系磷化液一般控制在2-3之间，当PH﹥3时，共件表面易生成粉末。当PH‹1.5时难以成膜。铁系一般控制在3-5.5之间。5、溶液中离子浓度①溶液中Fe2+极易氧化成Fe3+，导致不易成膜。但溶液中Fe2+浓度不能过高，否则，形成的膜晶粒粗大，膜表面有白色浮灰，耐蚀性及耐热性下降。②Zn2+的影响，当Zn2+浓度过高，磷化膜晶粒粗大，脆性增大，表面呈白色浮灰；当Zn2+浓度过低，膜层疏松变暗。编辑本段磷化后处理目的：增加磷化膜的抗蚀性、防锈性。磷化渣1、磷化渣的影响①磷化中生成的磷化渣，既浪费药品又加大清渣工作量，处理不好还影响磷化质量，视为不利。②磷化中在生成磷化渣的同时还会挥发出磷酸，有助于维持磷化液的游离酸度，保持磷化液的平衡，视为有利。2、磷化渣生成的控制①降低磷化温度。②降低磷化液的游离酸度。③提高磷化速度，缩短磷化时间。④提高NO-3与PO3-4的比值。编辑本段磷化膜质量检验①外观检验肉眼观察磷化膜应是均匀、连续、致密的晶体结构。表面不应有未磷化德的残余空白或锈渍。由于前处理的方法及效果的不同，允许出现色泽不一的磷...
