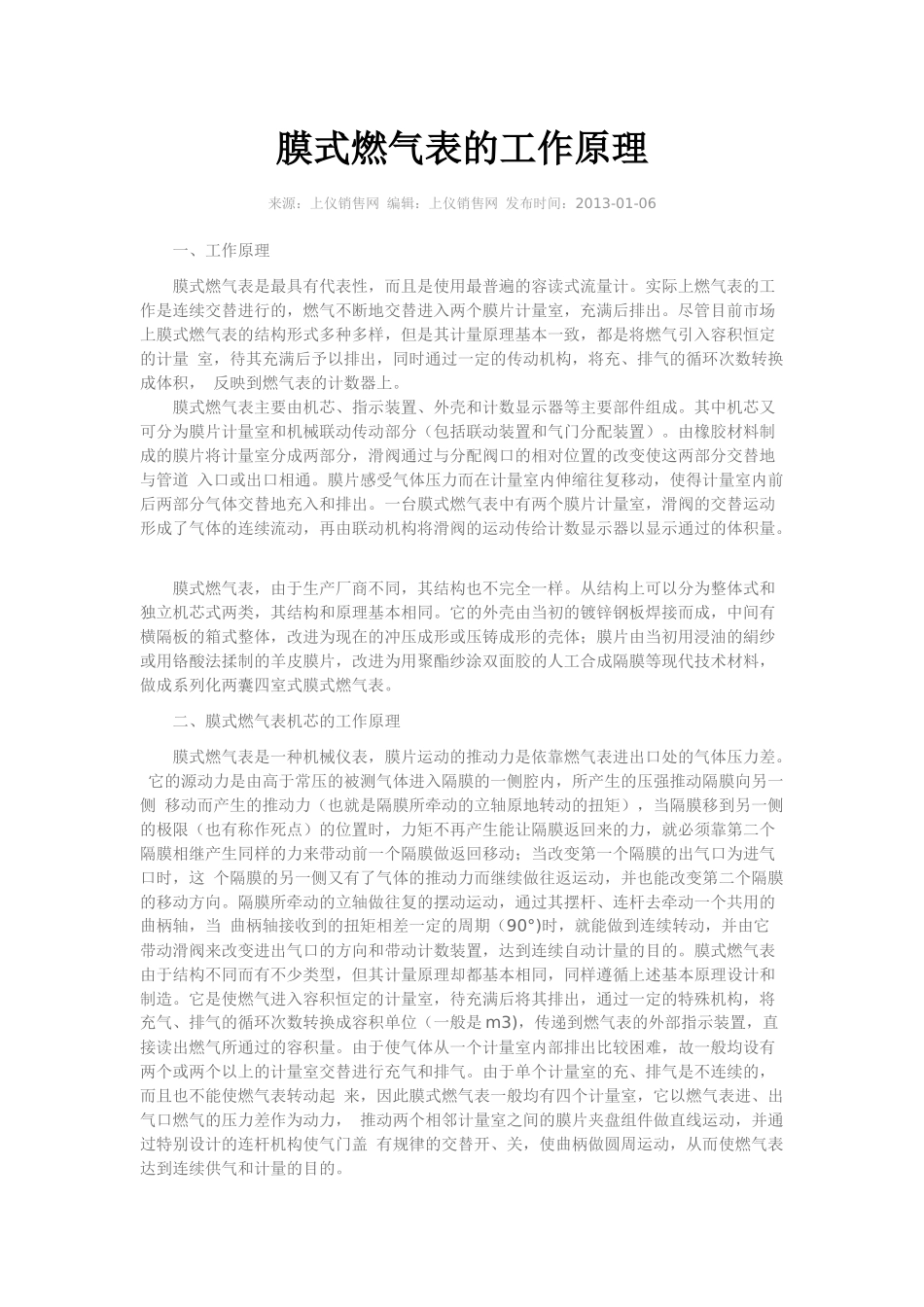

膜式燃气表的工作原理来源：上仪销售网编辑：上仪销售网发布时间：2013-01-06一、工作原理膜式燃气表是最具有代表性，而且是使用最普遍的容读式流量计。实际上燃气表的工作是连续交替进行的，燃气不断地交替进入两个膜片计量室，充满后排出。尽管目前市场上膜式燃气表的结构形式多种多样，但是其计量原理基本一致，都是将燃气引入容积恒定的计量室，待其充满后予以排出，同时通过一定的传动机构，将充、排气的循环次数转换成体积，反映到燃气表的计数器上。膜式燃气表主要由机芯、指示装置、外壳和计数显示器等主要部件组成。其中机芯又可分为膜片计量室和机械联动传动部分（包括联动装置和气门分配装置）。由橡胶材料制成的膜片将计量室分成两部分，滑阀通过与分配阀口的相对位置的改变使这两部分交替地与管道入口或出口相通。膜片感受气体压力而在计量室内伸缩往复移动，使得计量室内前后两部分气体交替地充入和排出。一台膜式燃气表中有两个膜片计量室，滑阀的交替运动形成了气体的连续流动，再由联动机构将滑阀的运动传给计数显示器以显示通过的体积量。膜式燃气表，由于生产厂商不同，其结构也不完全一样。从结构上可以分为整体式和独立机芯式两类，其结构和原理基本相同。它的外壳由当初的镀锌钢板焊接而成，中间有横隔板的箱式整体，改进为现在的冲压成形或压铸成形的壳体；膜片由当初用浸油的絹纱或用铬酸法揉制的羊皮膜片，改进为用聚酯纱涂双面胶的人工合成隔膜等现代技术材料，做成系列化两囊四室式膜式燃气表。二、膜式燃气表机芯的工作原理膜式燃气表是一种机械仪表，膜片运动的推动力是依靠燃气表进出口处的气体压力差。它的源动力是由高于常压的被测气体进入隔膜的一侧腔内，所产生的压强推动隔膜向另一侧移动而产生的推动力（也就是隔膜所牵动的立轴原地转动的扭矩），当隔膜移到另一侧的极限（也有称作死点）的位置时，力矩不再产生能让隔膜返回来的力，就必须靠第二个隔膜相继产生同样的力来带动前一个隔膜做返回移动；当改变第一个隔膜的出气口为进气口时，这个隔膜的另一侧又有了气体的推动力而继续做往返运动，并也能改变第二个隔膜的移动方向。隔膜所牵动的立轴做往复的摆动运动，通过其摆杆、连杆去牵动一个共用的曲柄轴，当曲柄轴接收到的扭矩相差一定的周期（90°)时，就能做到连续转动，并由它带动滑阀来改变进出气口的方向和带动计数装置，达到连续自动计量的目的。膜式燃气表由于结构不同而有不少类型，但其计量原理却都基本相同，同样遵循上述基本原理设计和制造。它是使燃气进入容积恒定的计量室，待充满后将其排出，通过一定的特殊机构，将充气、排气的循环次数转换成容积单位（一般是m3)，传递到燃气表的外部指示装置，直接读出燃气所通过的容积量。由于使气体从一个计量室内部排出比较困难，故一般均设有两个或两个以上的计量室交替进行充气和排气。由于单个计量室的充、排气是不连续的，而且也不能使燃气表转动起来，因此膜式燃气表一般均有四个计量室，它以燃气表进、出气口燃气的压力差作为动力，推动两个相邻计量室之间的膜片夹盘组件做直线运动，并通过特别设计的连杆机构使气门盖有规律的交替开、关，使曲柄做圆周运动，从而使燃气表达到连续供气和计量的目的。欲了解燃气表机芯工作原理，需要知道其在工作过程中各零件的关联运动。计量室内燃气的进入和排出，是经过膜片的往复运动带动联动机构、改变滑阀（或称阀盖、滑阀）与分配阀p相对的位置来控制的。图8-25是膜式燃气表的构造示意图。由前往后分别相应称为A、B、C、D室，每个室又分别与分配室上所对应的气门口A、B、C、D进出口的通道相通，进出口的关闭与接通是通过滑阀的移动来控制的。如图8-26所示，分别表示燃气表运行时四个具有代表性的极限位置。燃气从表的进气管进入表内，最后通过出气管排出时，表内机构开始运行，当到达第一过程状态时，气门口A和B关闭（即计量室A和B都不与表的出口通道相通），计量室B正处于充满状态，计量室A相应地处于完全压缩状态，但此时气门口D处于开启状态，气门口C与表出口通道沟通，燃气进人D室并在压差的作用下，推动膜片向C室方向运动，压缩C室内...
