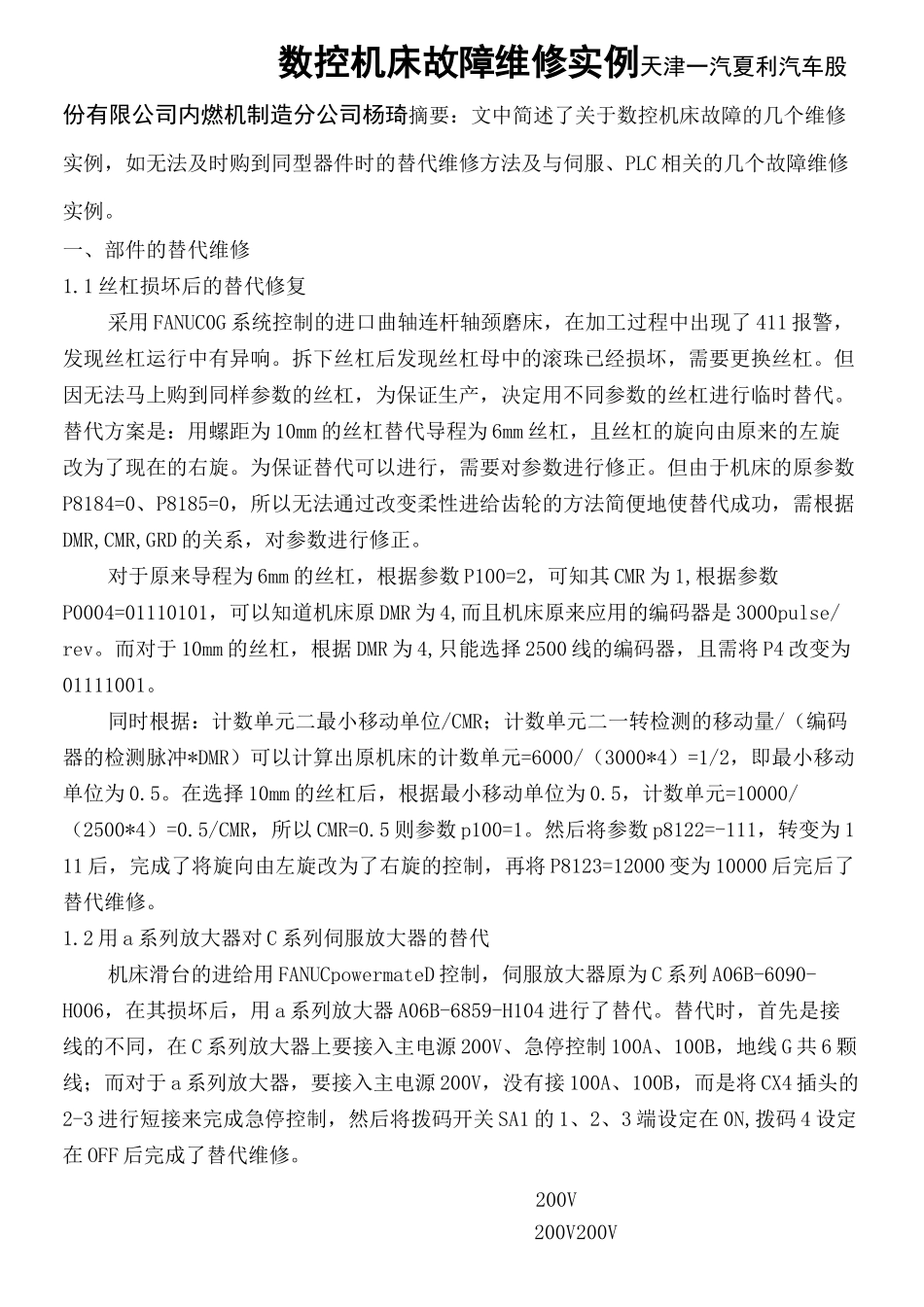

数控机床故障维修实例集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)数控机床故障维修实例天津一汽夏利汽车股份有限公司内燃机制造分公司杨琦摘要：文中简述了关于数控机床故障的几个维修实例，如无法及时购到同型器件时的替代维修方法及与伺服、PLC相关的几个故障维修实例。一、部件的替代维修1.1丝杠损坏后的替代修复采用FANUC0G系统控制的进口曲轴连杆轴颈磨床，在加工过程中出现了411报警，发现丝杠运行中有异响。拆下丝杠后发现丝杠母中的滚珠已经损坏，需要更换丝杠。但因无法马上购到同样参数的丝杠，为保证生产，决定用不同参数的丝杠进行临时替代。替代方案是：用螺距为10mm的丝杠替代导程为6mm丝杠，且丝杠的旋向由原来的左旋改为了现在的右旋。为保证替代可以进行，需要对参数进行修正。但由于机床的原参数P8184=0、P8185=0，所以无法通过改变柔性进给齿轮的方法简便地使替代成功，需根据DMR,CMR,GRD的关系，对参数进行修正。对于原来导程为6mm的丝杠，根据参数P100=2，可知其CMR为1,根据参数P0004=01110101，可以知道机床原DMR为4,而且机床原来应用的编码器是3000pulse/rev。而对于10mm的丝杠，根据DMR为4,只能选择2500线的编码器，且需将P4改变为01111001。同时根据：计数单元二最小移动单位/CMR；计数单元二一转检测的移动量/（编码器的检测脉冲*DMR）可以计算出原机床的计数单元=6000/（3000*4）=1/2，即最小移动单位为0.5。在选择10mm的丝杠后，根据最小移动单位为0.5，计数单元=10000/（2500*4）=0.5/CMR，所以CMR=0.5则参数p100=1。然后将参数p8122=-111，转变为111后，完成了将旋向由左旋改为了右旋的控制，再将P8123=12000变为10000后完后了替代维修。1.2用a系列放大器对C系列伺服放大器的替代机床滑台的进给用FANUCpowermateD控制，伺服放大器原为C系列A06B-6090-H006，在其损坏后，用a系列放大器A06B-6859-H104进行了替代。替代时，首先是接线的不同，在C系列放大器上要接入主电源200V、急停控制100A、100B，地线G共6颗线；而对于a系列放大器，要接入主电源200V，没有接100A、100B，而是将CX4插头的2-3进行短接来完成急停控制，然后将拨码开关SA1的1、2、3端设定在0N,拨码4设定在OFF后完成了替代维修。200V200V200V'SAICX4伺服放大器部分的接线示意图1.3完成回参考点的动作对于有固定挡块回参考点的控制原理为，系统在接收到减速信号后，找到第一个一转零脉冲或第一个栅格点，即确认为参考点位置。故障1：发生故障的机床采用的是巴鲁夫带接插头的接近开关来控制完成回参考点的动作，但由于接插线路出现断路，回参考点的动作无法完成，为完成机床调整的相关步骤，当时借用了临近的相同接近开关的接插线路，通过拔、插动作模拟完成了回参考点的过程。故障2：磨床修整器的伺服电机经皮带连接带动丝杠转动，在修整过程中发现位置偏差，分析应是参考点位置发生变化造成。查找后发现皮带松动，在通过改变中心距离的方法紧固皮带后，进行了返回参考点的动作，但修整位置仍然不对，在改变了坐标系的偏移量后，位置正确。故障应是由于电机位置改变造成丝杠的位置改变，从而返回参考点的第一个零脉冲的位置改变，改变的值应该是一个螺距的距离。2.与驱动相关的故障维修2.1机床同时出现416、426报警机床采用FANUCOGE系统控制，最初的故障为机床CRT、伺服都不上电，经查为系统提供电源的电源单元损坏，在更换了新的电源后，CRT显示X、Z轴416、426号（位置环连接错误）报警。此报警一般与线路连接故障、伺服放大器故障、PCB板等的损坏有关。因为2个轴同时出现报警，根据经验，初步判定伺服放大器及速度控制PCB板同时损坏的可能性不大，应从外部线路查找故障原因。通过分析对PCB的控制原理图，可以发现，伺服系统所需要的15V、24V、指示灯等的电压都是是由伺服变压器18V的电压提供的。伺服变压器所提供的18V电压，通过CN2接口提供给速度控制PCB板的工作所需。在查找外部线路后，发现是电源变压器的进路保险损坏后造成18V未给出，从而造成报警。伺服控制原理图2.2放大器过载报警机床采用日本东荣伺服放大器控制，故障现象为运转准备后，能够实现伺服电机的锁住...
