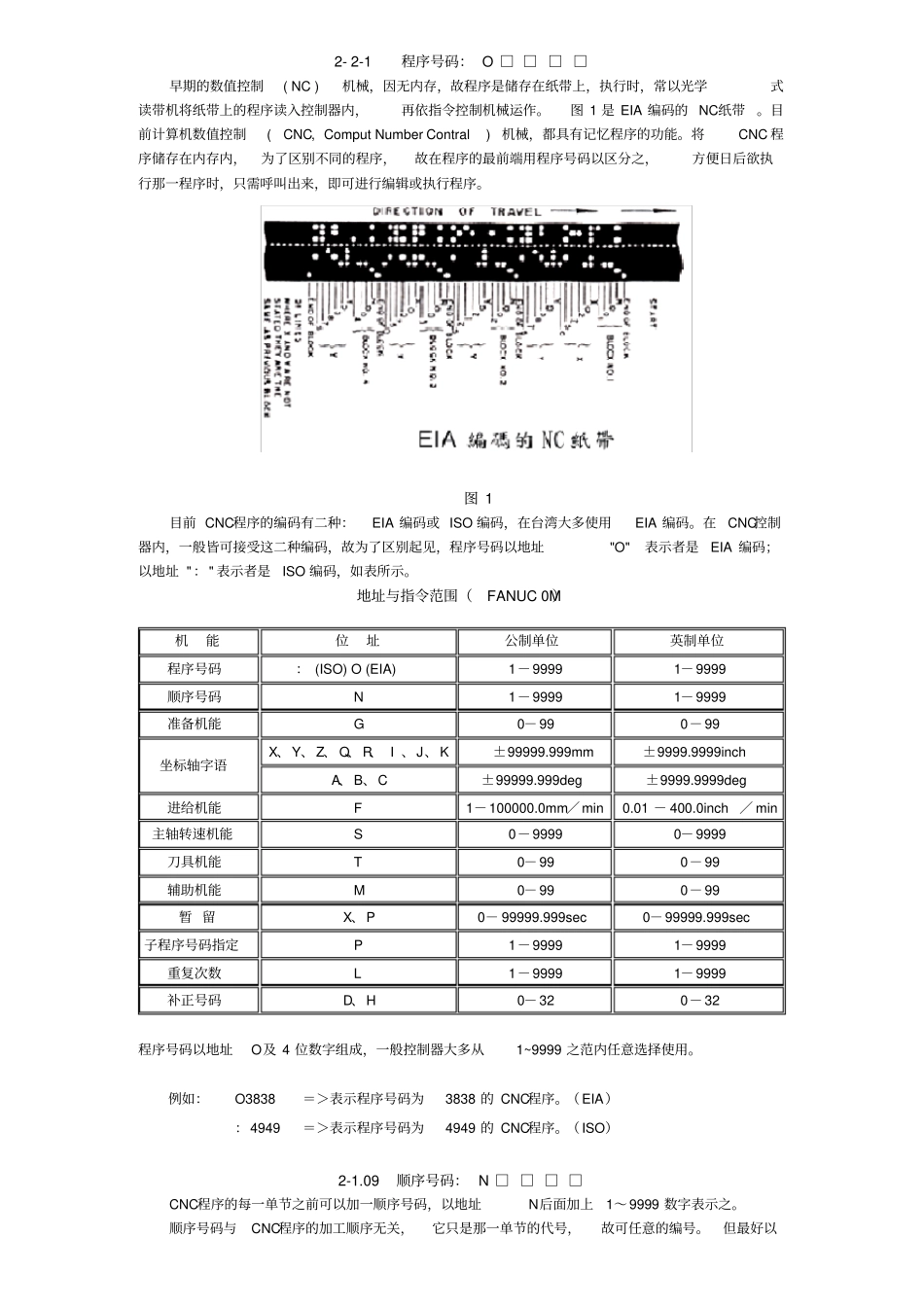

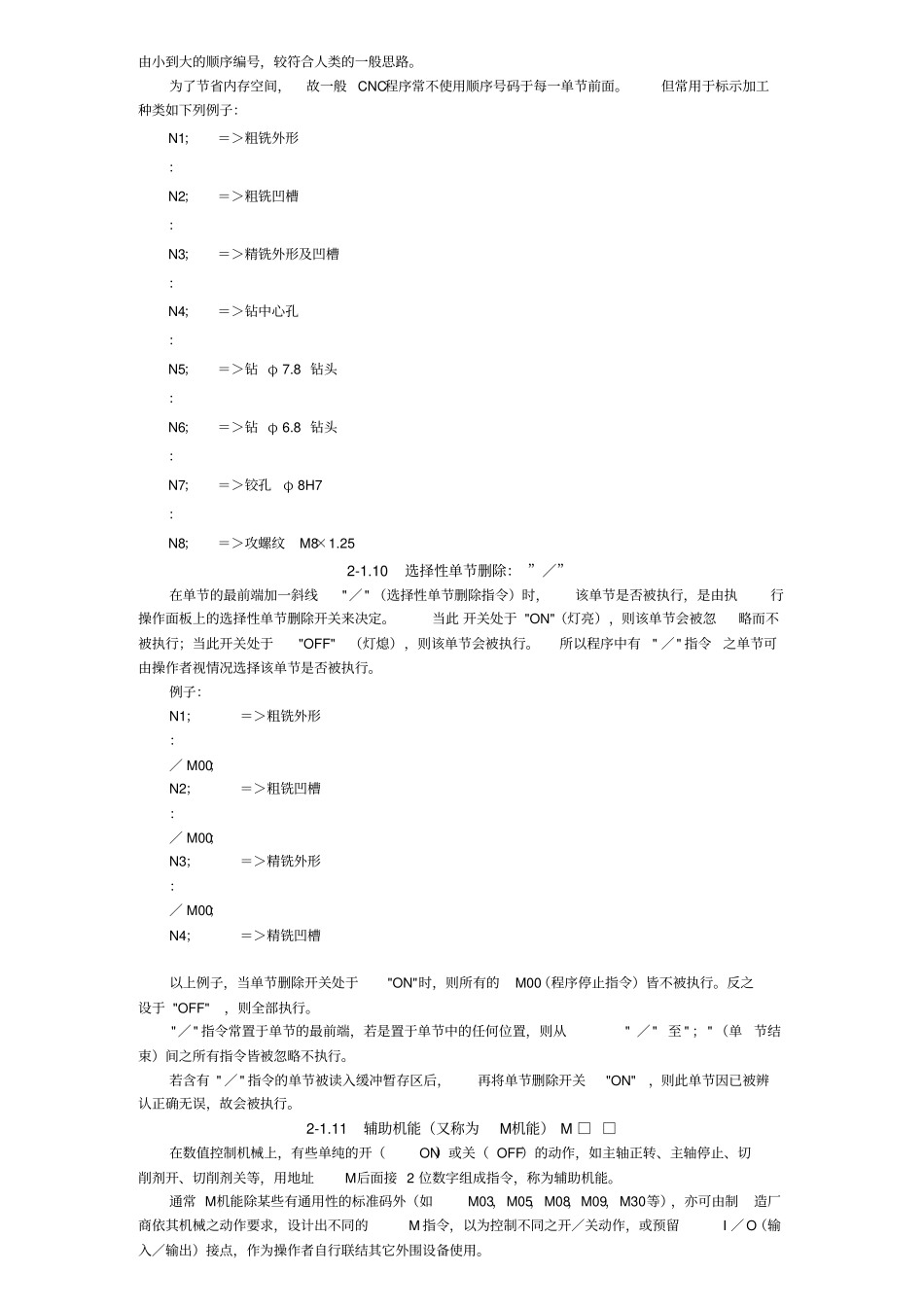

2-2-1程序号码：O□□□□早期的数值控制(NC)机械，因无内存，故程序是储存在纸带上，执行时，常以光学式读带机将纸带上的程序读入控制器内，再依指令控制机械运作。图1是EIA编码的NC纸带。目前计算机数值控制(CNC,ComputNumberContral)机械，都具有记忆程序的功能。将CNC程序储存在内存内，为了区别不同的程序，故在程序的最前端用程序号码以区分之，方便日后欲执行那一程序时，只需呼叫出来，即可进行编辑或执行程序。图1目前CNC程序的编码有二种：EIA编码或ISO编码，在台湾大多使用EIA编码。在CNC控制器内，一般皆可接受这二种编码，故为了区别起见，程序号码以地址"O"表示者是EIA编码；以地址"："表示者是ISO编码，如表所示。地址与指令范围（FANUC0M）机能位址公制单位英制单位程序号码：(ISO)O(EIA)1－99991－9999顺序号码N1－99991－9999准备机能G0－990－99坐标轴字语X、Y、Z、Q、R、I、J、K±99999.999mm±9999.9999inchA、B、C±99999.999deg±9999.9999deg进给机能F1－100000.0mm／min0.01－400.0inch／min主轴转速机能S0－99990－9999刀具机能T0－990－99辅助机能M0－990－99暂留X、P0－99999.999sec0－99999.999sec子程序号码指定P1－99991－9999重复次数L1－99991－9999补正号码D、H0－320－32程序号码以地址O及4位数字组成，一般控制器大多从1~9999之范内任意选择使用。例如：O3838＝＞表示程序号码为3838的CNC程序。（EIA）：4949＝＞表示程序号码为4949的CNC程序。（ISO）2-1.09顺序号码：N□□□□CNC程序的每一单节之前可以加一顺序号码，以地址N后面加上1～9999数字表示之。顺序号码与CNC程序的加工顺序无关，它只是那一单节的代号，故可任意的编号。但最好以由小到大的顺序编号，较符合人类的一般思路。为了节省内存空间，故一般CNC程序常不使用顺序号码于每一单节前面。但常用于标示加工种类如下列例子：N1；＝＞粗铣外形：N2；＝＞粗铣凹槽：N3；＝＞精铣外形及凹槽：N4；＝＞钻中心孔：N5；＝＞钻φ7.8钻头：N6；＝＞钻φ6.8钻头：N7；＝＞铰孔φ8H7：N8；＝＞攻螺纹M8×1.252-1.10选择性单节删除：”／”在单节的最前端加一斜线"／"（选择性单节删除指令）时，该单节是否被执行，是由执行操作面板上的选择性单节删除开关来决定。当此开关处于"ON"（灯亮），则该单节会被忽略而不被执行；当此开关处于"OFF"（灯熄），则该单节会被执行。所以程序中有"／"指令之单节可由操作者视情况选择该单节是否被执行。例子：N1；＝＞粗铣外形：／M00；N2；＝＞粗铣凹槽：／M00；N3；＝＞精铣外形：／M00；N4；＝＞精铣凹槽以上例子，当单节删除开关处于"ON"时，则所有的M00（程序停止指令）皆不被执行。反之设于"OFF"，则全部执行。"／"指令常置于单节的最前端，若是置于单节中的任何位置，则从"／"至"；"（单节结束）间之所有指令皆被忽略不执行。若含有"／"指令的单节被读入缓冲暂存区后，再将单节删除开关"ON"，则此单节因已被辨认正确无误，故会被执行。2-1.11辅助机能（又称为M机能）M□□在数值控制机械上，有些单纯的开（ON）或关（OFF）的动作，如主轴正转、主轴停止、切削剂开、切削剂关等，用地址M后面接2位数字组成指令，称为辅助机能。通常M机能除某些有通用性的标准码外（如M03，M05，M08，M09，M30等），亦可由制造厂商依其机械之动作要求，设计出不同的M指令，以为控制不同之开／关动作，或预留I／O（输入／输出）接点，作为操作者自行联结其它外围设备使用。在同一单节中若有两个M机能出现时，虽其动作不相冲突，但以排列在最后面的M机能有效，前面的M机能皆被忽略而不执行。例如：S600M03M08；＝＞执行此单节时，主轴不会正转，只有喷出切削剂。一般CNC机械M机能的前导零可省略，如M01可用M1表示，M03可用M3来表示，余者类推，如此可节省内存空间及键入的字数。M机能的范围由M00至M99，不同的M机能代表不同的动作，较常用者如表1所示。现分述如下：表１辅助机能之字语及其功能字语功能M00程序停止M01选择性程序停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M06自动换刀M07切削剂开（雾状）M08切削剂开M09切削剂关M19主轴定向停止M30程序结束（记...
