如何将CAD图纸转换为高清晰JPG图片VIP免费

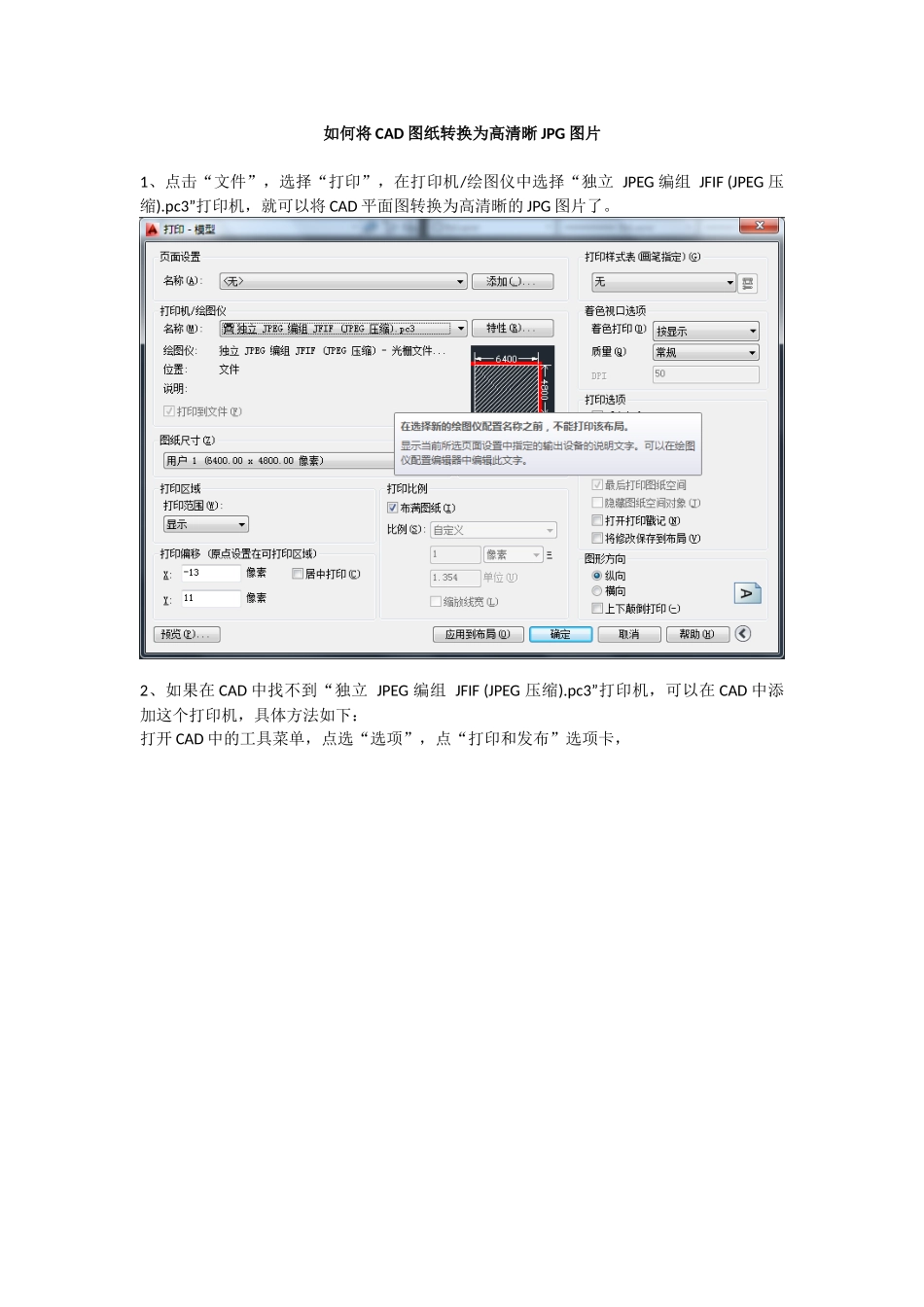

如何将CAD图纸转换为高清晰JPG图片_第1页
1/9

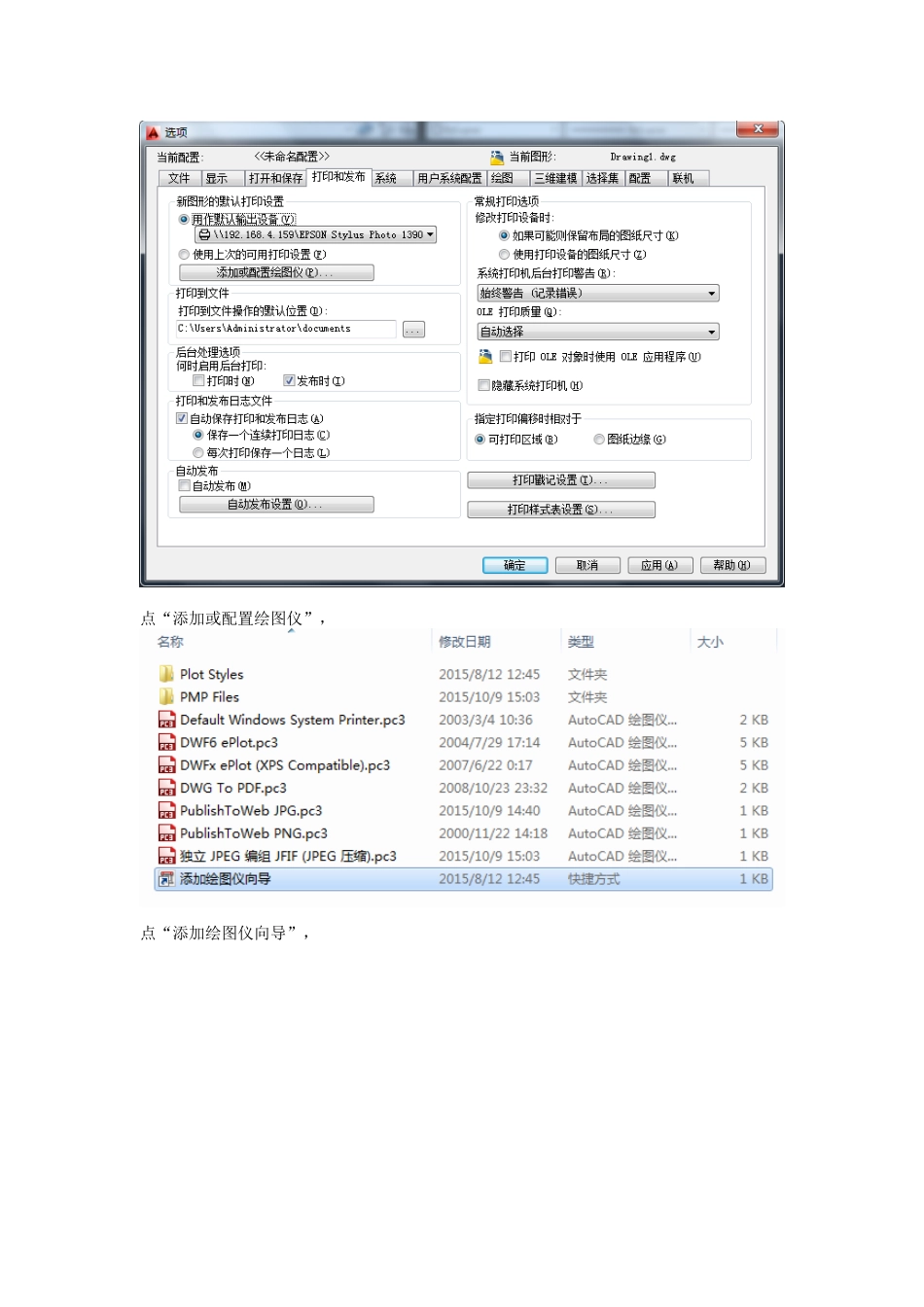

如何将CAD图纸转换为高清晰JPG图片_第2页
2/9
如何将CAD图纸转换为高清晰JPG图片_第3页
3/9
如何将CAD图纸转换为高清晰JPG图片1、点击“文件”,选择“打印”,在打印机/绘图仪中选择“独立JPEG编组JFIF(JPEG压缩).pc3”打印机,就可以将CAD平面图转换为高清晰的JPG图片了。2、如果在CAD中找不到“独立JPEG编组JFIF(JPEG压缩).pc3”打印机,可以在CAD中添加这个打印机,具体方法如下:打开CAD中的工具菜单,点选“选项”,点“打印和发布”选项卡,点“添加或配置绘图仪”,点“添加绘图仪向导”,点“下一步”选择“我的电脑”,点“下一步”,在“绘图仪型号”中的生产商中选“光栅文件格式”,在“型号”中选“独立JPEG编组JFIF(JPEG压缩)”,然后一直点“下一步”,直到完成就可以了。3、转换后的JPG格式图片放大后是否清晰,关键在于转换时“图纸尺寸”的选择。如下图中图纸尺寸为6400×4800像素即可转换出清晰的图片。如何自定义图纸尺寸呢?在打印机名称右侧的“特性”中可以设置,点击“特性”,在设备和文档设置中选择“自定义图纸尺寸”,点击“添加”,选择“创建新图纸”,点“下一步”,设置自定义的宽度和高度,点“下一步”,点“下一步”,完成即可。希望能帮助您解决问题,谢谢!
