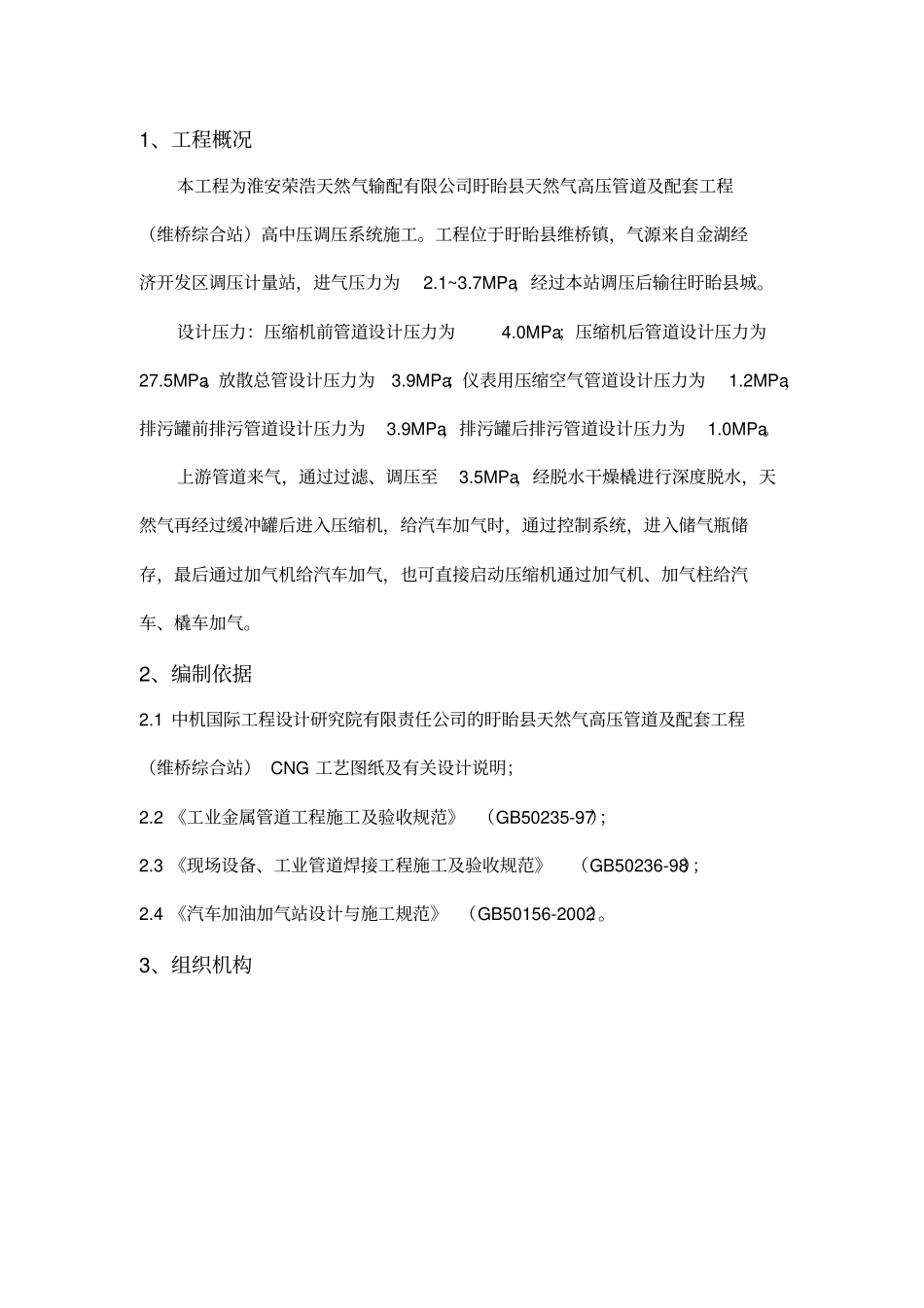

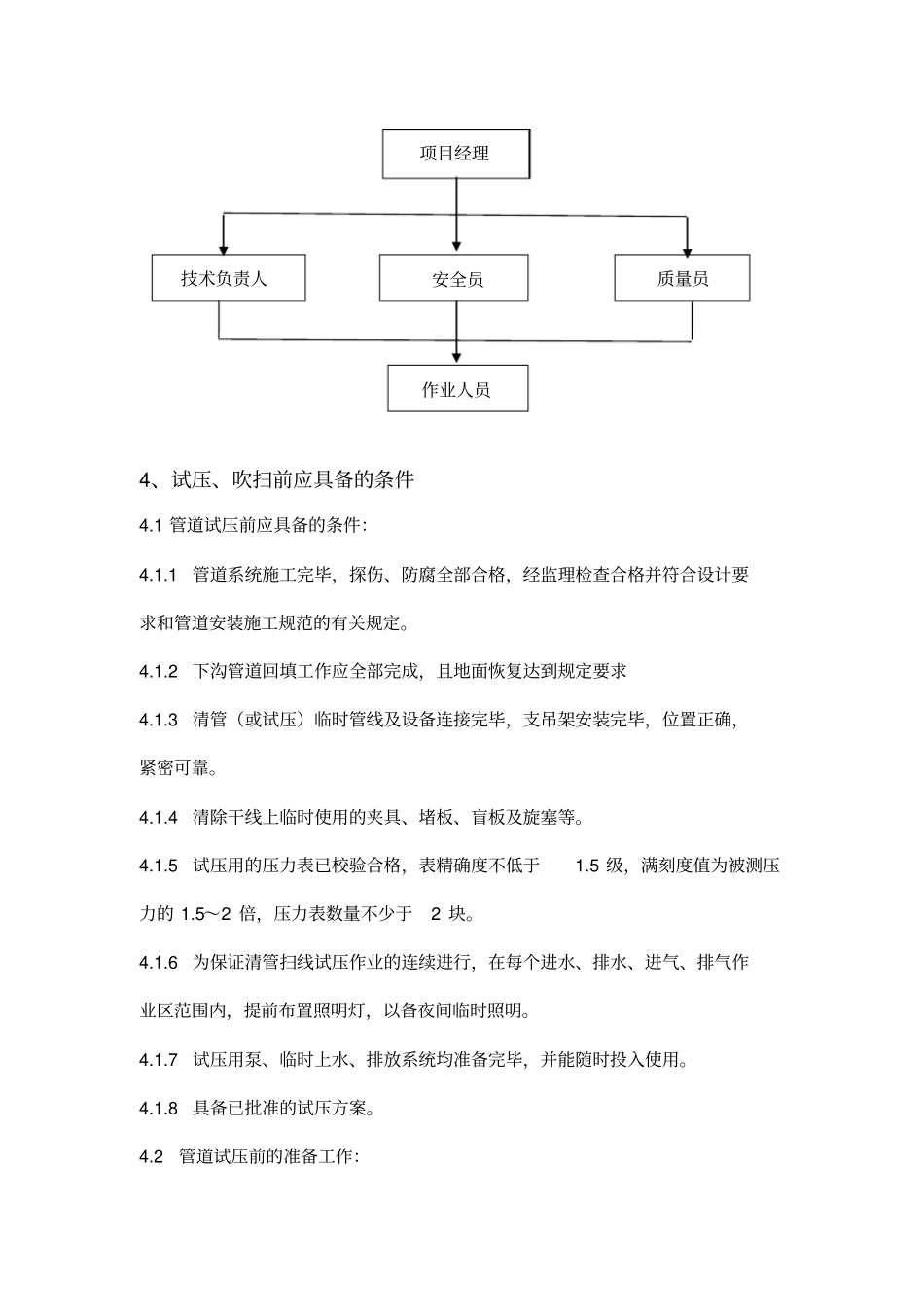

盱眙县天然气高压管道及配套工程（维桥综合站）管道试压、吹扫方案四川省化工建设有限公司2014/8/301、工程概况本工程为淮安荣浩天然气输配有限公司盱眙县天然气高压管道及配套工程（维桥综合站）高中压调压系统施工。工程位于盱眙县维桥镇，气源来自金湖经济开发区调压计量站，进气压力为2.1~3.7MPa，经过本站调压后输往盱眙县城。设计压力：压缩机前管道设计压力为4.0MPa；压缩机后管道设计压力为27.5MPa。放散总管设计压力为3.9MPa；仪表用压缩空气管道设计压力为1.2MPa，排污罐前排污管道设计压力为3.9MPa，排污罐后排污管道设计压力为1.0MPa。上游管道来气，通过过滤、调压至3.5MPa，经脱水干燥橇进行深度脱水，天然气再经过缓冲罐后进入压缩机，给汽车加气时，通过控制系统，进入储气瓶储存，最后通过加气机给汽车加气，也可直接启动压缩机通过加气机、加气柱给汽车、橇车加气。2、编制依据2.1中机国际工程设计研究院有限责任公司的盱眙县天然气高压管道及配套工程（维桥综合站）CNG工艺图纸及有关设计说明；2.2《工业金属管道工程施工及验收规范》（GB50235-97）；2.3《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）；2.4《汽车加油加气站设计与施工规范》（GB50156-2002）。3、组织机构4、试压、吹扫前应具备的条件4.1管道试压前应具备的条件：4.1.1管道系统施工完毕，探伤、防腐全部合格，经监理检查合格并符合设计要求和管道安装施工规范的有关规定。4.1.2下沟管道回填工作应全部完成，且地面恢复达到规定要求4.1.3清管（或试压）临时管线及设备连接完毕，支吊架安装完毕，位置正确，紧密可靠。4.1.4清除干线上临时使用的夹具、堵板、盲板及旋塞等。4.1.5试压用的压力表已校验合格，表精确度不低于1.5级，满刻度值为被测压力的1.5～2倍，压力表数量不少于2块。4.1.6为保证清管扫线试压作业的连续进行，在每个进水、排水、进气、排气作业区范围内，提前布置照明灯，以备夜间临时照明。4.1.7试压用泵、临时上水、排放系统均准备完毕，并能随时投入使用。4.1.8具备已批准的试压方案。4.2管道试压前的准备工作：项目经理安全员作业人员质量员技术负责人4.2.1绘制管道试压、吹扫流程图，流程图上详细标注临时试压盲板、试压用压力表、进出口排放点、高点排气点、临时管线、试压系统号、试验压力值、试压阀门等位置标记符号。4.2.2管道试压、吹扫作业应统一指挥，现场配备必要的交通工具、通信及医疗救护设施。5、方案流程管道焊接探伤回填完成注水排气水压强度试验气压严密性试验卸压和排水卸压缺陷修补管道吹扫失败失败6、管道系统的试压、吹扫技术措施6.1主要施工工序试压前的准备和检查→管道系统与特殊设备断开→安装试压仪器→充水排空→逐级升压至强度试验压力→稳压→降至严密性试验压力→稳压降压→排水→清扫积水→拆除试压设备→恢复设备与管道系统的连接→试验记录签证6.2试压前的准备6.2.1编制扫线试压方案报经业主、监理审批，按此方案组织实施，现场施工人员应熟知试压操作规范和方案；6.2.2试压时，由于压力等级及设备性能的要求等原因，应将设备和不承压管道系统用盲板断开，按其工艺系统划分单元进行水压试验并做必要的封堵；6.2.3压力表和安全阀必须经有资格的机构进行校验和标定，安装在试压管道系统的指定位置，高点设排空阀、压力表；6.2.4检查试压装备，技术性能的可靠性、完好性；6.2.5设专职安全员负责试验现场的安全，并设置警示线、警示牌和现场巡视；6.2.6下列设备在管道系统做静水压力试验时应与承压管道系统分开：·有关的仪表和仪表管路·泵及其它设备·试验时可能损坏的阀门·设备制造厂家要求不做静水试验的设备·水压试验对其操作或内部零件有损害的设备6.2.7管道试压、吹扫作业应统一指挥，现场配备必要的交通工具、通信及医疗救护设施。6.3试验的技术特性参数6.3.1试压介质利用站内水源的水和空气作为试压介质，其水质应达到设计要求并得到业主和监理的认可；6.3.2试验温度应按设计要求或材质制定试验温度，确保管线不冻凝和管材允许温度进行试验；6.3.3试验压力强度试验压力和严密性试验压力按设计图纸和规范执行；管道强度...
