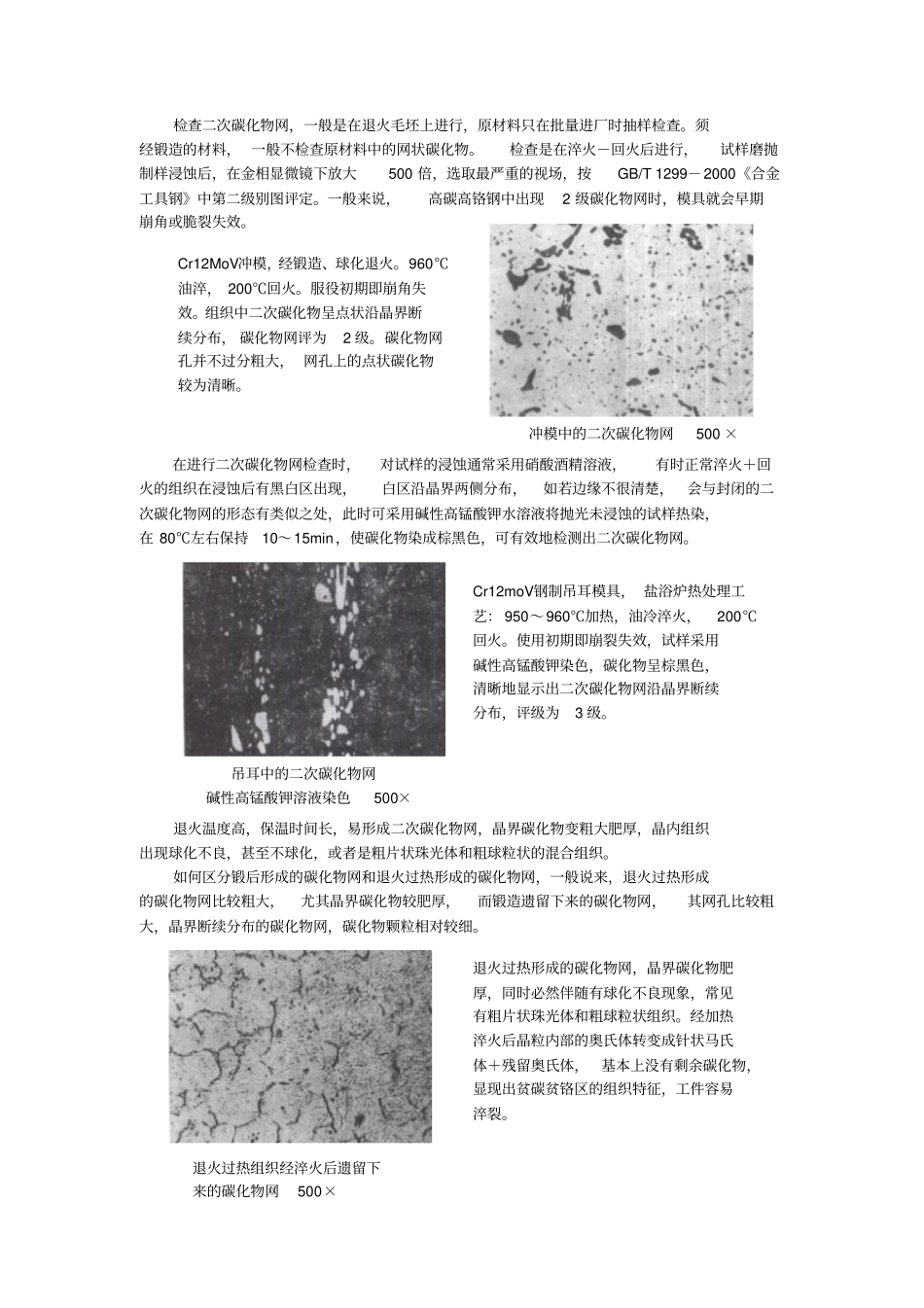

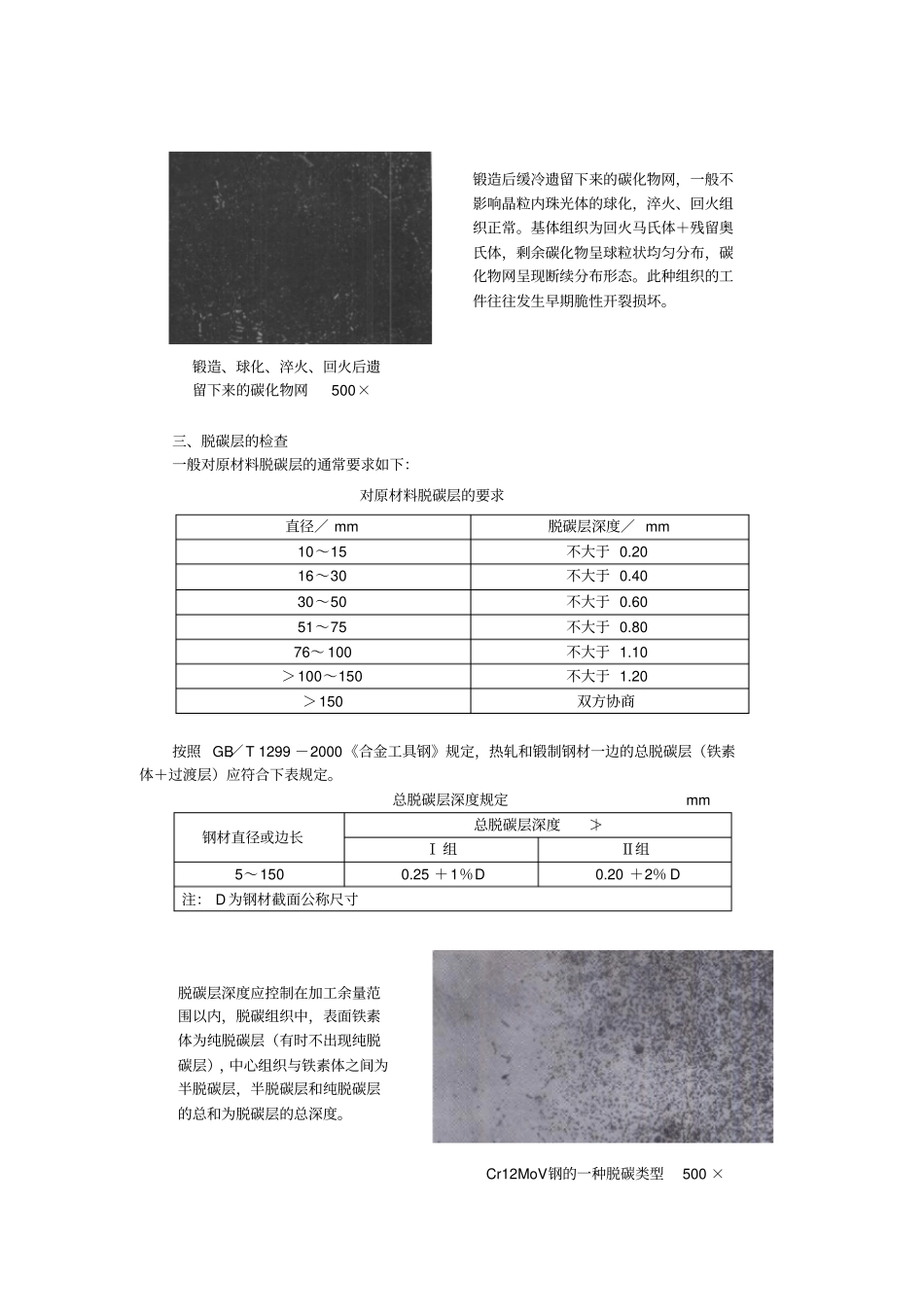

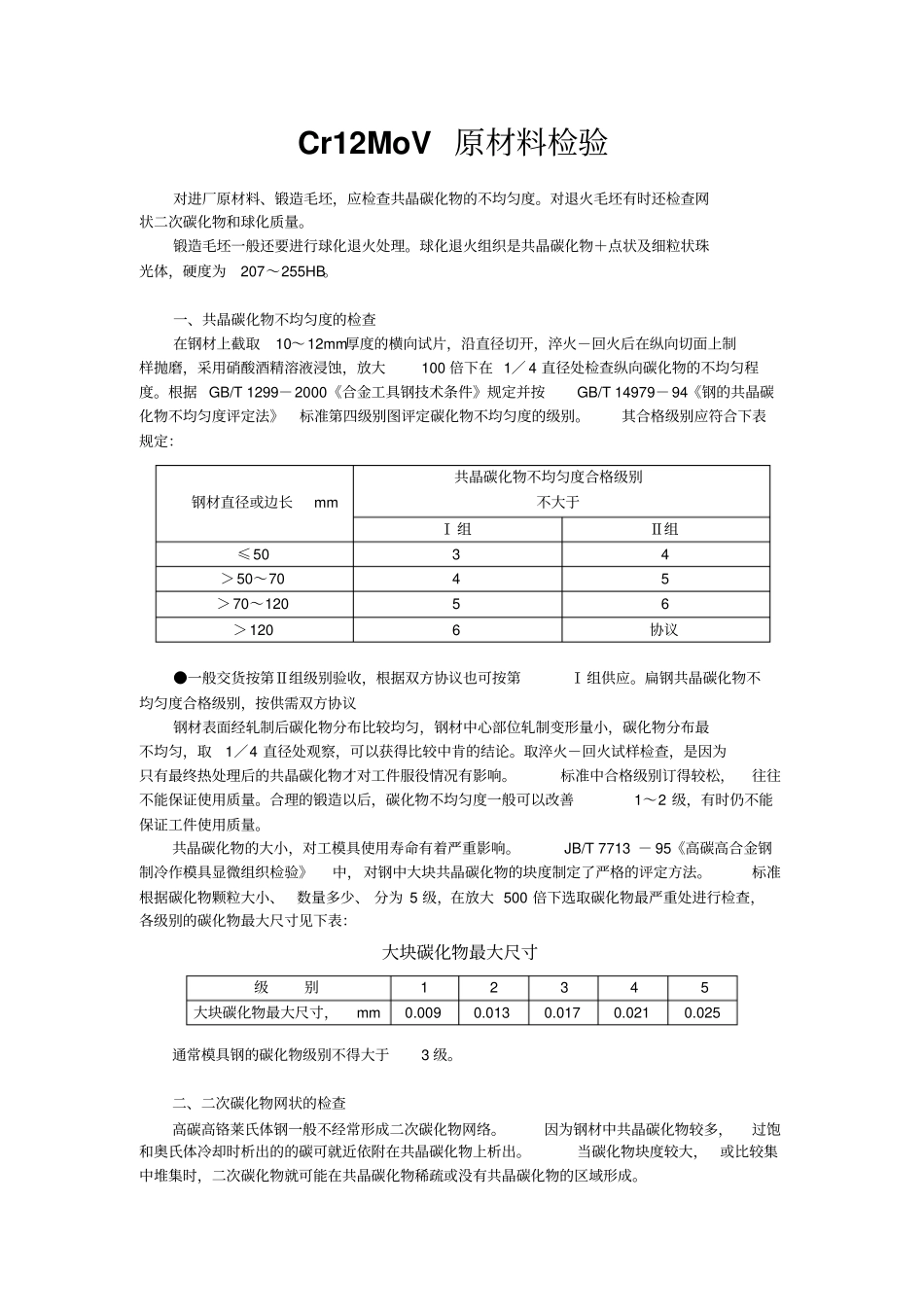

Cr12MoV原材料检验对进厂原材料、锻造毛坯，应检查共晶碳化物的不均匀度。对退火毛坯有时还检查网状二次碳化物和球化质量。锻造毛坯一般还要进行球化退火处理。球化退火组织是共晶碳化物＋点状及细粒状珠光体，硬度为207～255HB。一、共晶碳化物不均匀度的检查在钢材上截取10～12mm厚度的横向试片，沿直径切开，淬火－回火后在纵向切面上制样抛磨，采用硝酸酒精溶液浸蚀，放大100倍下在1／4直径处检查纵向碳化物的不均匀程度。根据GB/T1299－2000《合金工具钢技术条件》规定并按GB/T14979－94《钢的共晶碳化物不均匀度评定法》标准第四级别图评定碳化物不均匀度的级别。其合格级别应符合下表规定：●一般交货按第Ⅱ组级别验收，根据双方协议也可按第Ⅰ组供应。扁钢共晶碳化物不均匀度合格级别，按供需双方协议钢材表面经轧制后碳化物分布比较均匀，钢材中心部位轧制变形量小，碳化物分布最不均匀，取1／4直径处观察，可以获得比较中肯的结论。取淬火－回火试样检查，是因为只有最终热处理后的共晶碳化物才对工件服役情况有影响。标准中合格级别订得较松，往往不能保证使用质量。合理的锻造以后，碳化物不均匀度一般可以改善1～2级，有时仍不能保证工件使用质量。共晶碳化物的大小，对工模具使用寿命有着严重影响。JB/T7713－95《高碳高合金钢制冷作模具显微组织检验》中，对钢中大块共晶碳化物的块度制定了严格的评定方法。标准根据碳化物颗粒大小、数量多少、分为5级，在放大500倍下选取碳化物最严重处进行检查，各级别的碳化物最大尺寸见下表：大块碳化物最大尺寸通常模具钢的碳化物级别不得大于3级。二、二次碳化物网状的检查高碳高铬莱氏体钢一般不经常形成二次碳化物网络。因为钢材中共晶碳化物较多，过饱和奥氏体冷却时析出的的碳可就近依附在共晶碳化物上析出。当碳化物块度较大，或比较集中堆集时，二次碳化物就可能在共晶碳化物稀疏或没有共晶碳化物的区域形成。钢材直径或边长mm共晶碳化物不均匀度合格级别不大于Ⅰ组Ⅱ组≤5034＞50～7045＞70～12056＞1206协议级别12345大块碳化物最大尺寸，mm0.0090.0130.0170.0210.025检查二次碳化物网，一般是在退火毛坯上进行，原材料只在批量进厂时抽样检查。须经锻造的材料，一般不检查原材料中的网状碳化物。检查是在淬火－回火后进行，试样磨抛制样浸蚀后，在金相显微镜下放大500倍，选取最严重的视场，按GB/T1299－2000《合金工具钢》中第二级别图评定。一般来说，高碳高铬钢中出现2级碳化物网时，模具就会早期崩角或脆裂失效。在进行二次碳化物网检查时，对试样的浸蚀通常采用硝酸酒精溶液，有时正常淬火＋回火的组织在浸蚀后有黑白区出现，白区沿晶界两侧分布，如若边缘不很清楚，会与封闭的二次碳化物网的形态有类似之处，此时可采用碱性高锰酸钾水溶液将抛光未浸蚀的试样热染，在80℃左右保持10～15min，使碳化物染成棕黑色，可有效地检测出二次碳化物网。退火温度高，保温时间长，易形成二次碳化物网，晶界碳化物变粗大肥厚，晶内组织出现球化不良，甚至不球化，或者是粗片状珠光体和粗球粒状的混合组织。如何区分锻后形成的碳化物网和退火过热形成的碳化物网，一般说来，退火过热形成的碳化物网比较粗大，尤其晶界碳化物较肥厚，而锻造遗留下来的碳化物网，其网孔比较粗大，晶界断续分布的碳化物网，碳化物颗粒相对较细。Cr12MoV冲模，经锻造、球化退火。960℃油淬，200℃回火。服役初期即崩角失效。组织中二次碳化物呈点状沿晶界断续分布，碳化物网评为2级。碳化物网孔并不过分粗大，网孔上的点状碳化物较为清晰。冲模中的二次碳化物网500×Cr12moV钢制吊耳模具，盐浴炉热处理工艺：950～960℃加热，油冷淬火，200℃回火。使用初期即崩裂失效，试样采用碱性高锰酸钾染色，碳化物呈棕黑色，清晰地显示出二次碳化物网沿晶界断续分布，评级为3级。吊耳中的二次碳化物网碱性高锰酸钾溶液染色500×退火过热组织经淬火后遗留下来的碳化物网500×退火过热形成的碳化物网，晶界碳化物肥厚，同时必然伴随有球化不良现象，常见有粗片状珠光体和粗球粒状组织。经加热淬火后晶粒内部的奥氏体转变成针状马氏体＋残留奥氏体，基本上没...
