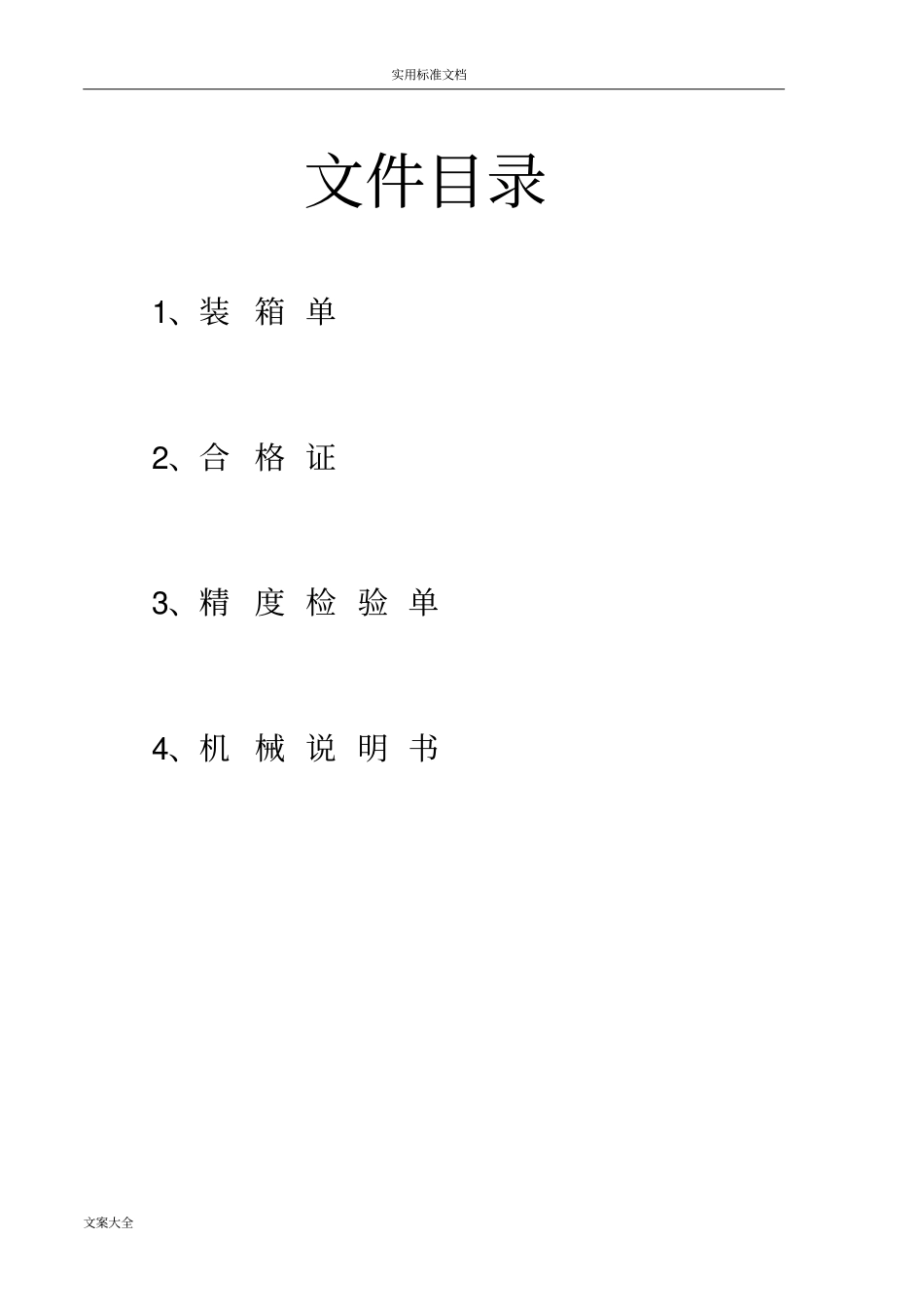

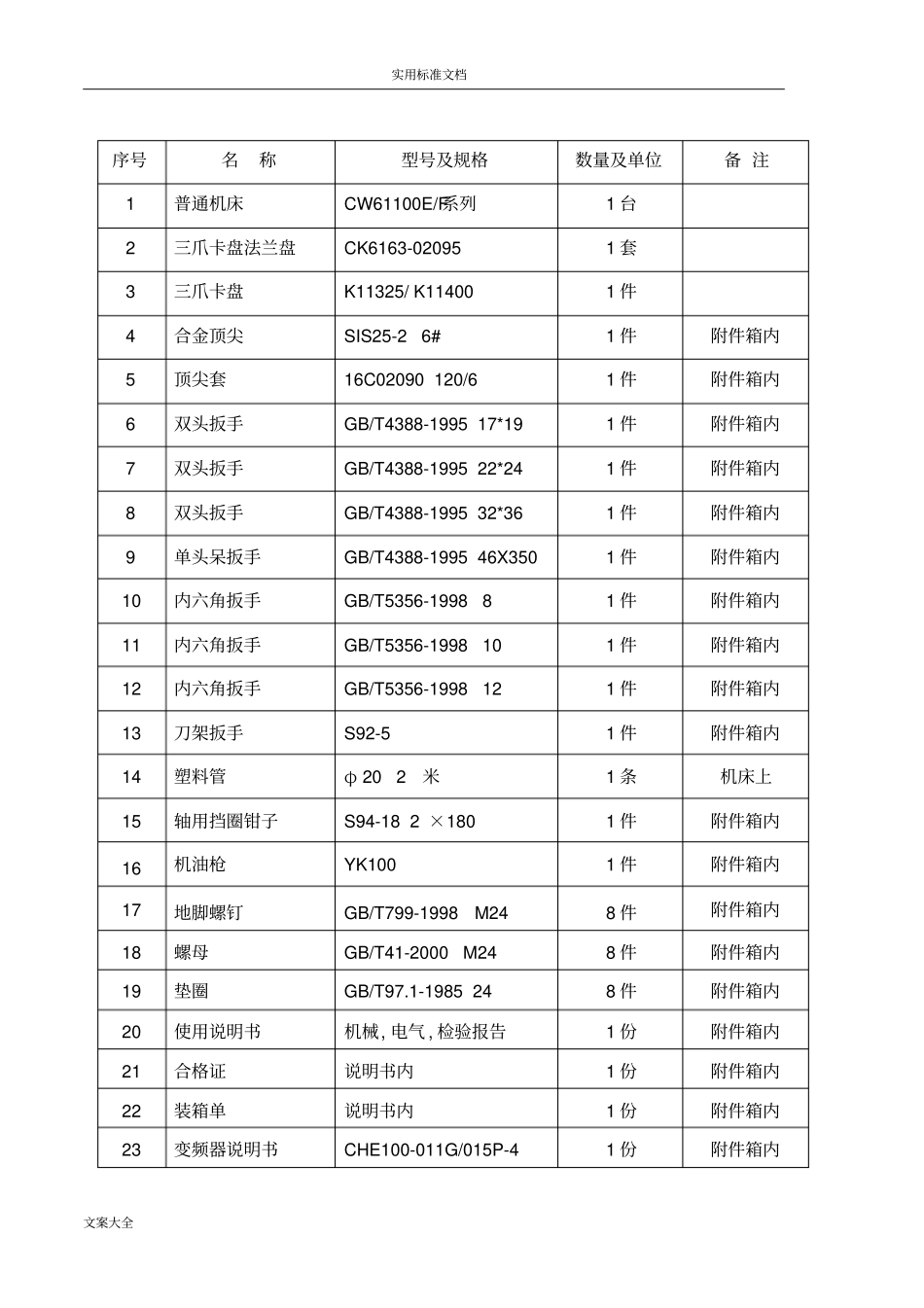

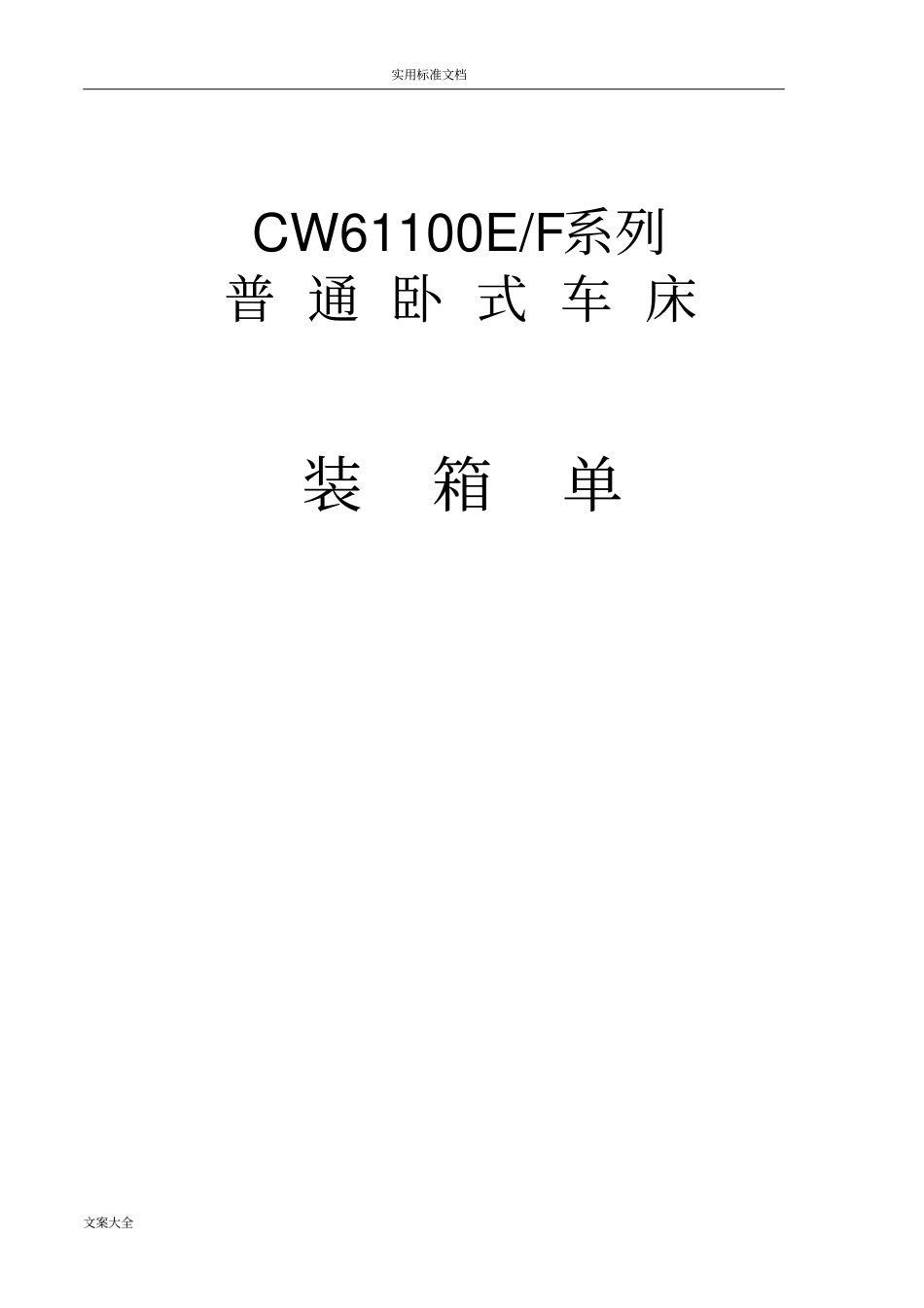

实用标准文档文案大全文件目录1、装箱单2、合格证3、精度检验单4、机械说明书实用标准文档文案大全CW61100E/F系列普通卧式车床装箱单实用标准文档文案大全序号名称型号及规格数量及单位备注1普通机床CW61100E/F系列1台2三爪卡盘法兰盘CK6163-020951套3三爪卡盘K11325/K114001件4合金顶尖SIS25-26#1件附件箱内5顶尖套16C02090120/61件附件箱内6双头扳手GB/T4388-199517*191件附件箱内7双头扳手GB/T4388-199522*241件附件箱内8双头扳手GB/T4388-199532*361件附件箱内9单头呆扳手GB/T4388-199546X3501件附件箱内10内六角扳手GB/T5356-199881件附件箱内11内六角扳手GB/T5356-1998101件附件箱内12内六角扳手GB/T5356-1998121件附件箱内13刀架扳手S92-51件附件箱内14塑料管φ202米1条机床上15轴用挡圈钳子S94-182×1801件附件箱内16机油枪YK1001件附件箱内17地脚螺钉GB/T799-1998M248件附件箱内18螺母GB/T41-2000M248件附件箱内19垫圈GB/T97.1-1985248件附件箱内20使用说明书机械,电气,检验报告1份附件箱内21合格证说明书内1份附件箱内22装箱单说明书内1份附件箱内23变频器说明书CHE100-011G/015P-41份附件箱内实用标准文档文案大全CW61100E/F系列普通卧式车床合格证产品型号床身上最大工件回转直径mm最大工件长度mm出厂编号实用标准文档文案大全本机床执行GB/T4020-1997卧式车床精度检验标准本机床经检验合格准予出厂检验员质量检验部长公司总经理年月日实用标准文档文案大全几何精度检验序号简图检验项目允差（mm）实测值（mm）G1导轨调平a.纵向导轨在垂直平面内的直线度DC=1500a=0.025（凸）DC=3000a=0.035（凸）DC=6000a=0.07（凸）局部公差在任意500测量长度为0.015ab.横向导轨应在同一平面内0.04/1000bG2溜板移动在水平面内的直线度（在两顶尖间轴线和刀尖所确定的平面检验）DC=15000.025DC=30000.03DC=60000.045G3尾座移动对溜板移动的平行度；a．在垂直平面内b.在水平面内DC≤1500a和b0.03局部公差在任意500测量长度上为0.02DC>1500a和b0.04局部公差在任意500测量长度上为0.03ab实用标准文档文案大全G4a.主轴的轴向窜动b.主轴的轴肩支承面的跳动a.0.01b.0.02(包括轴向窜动)ab6序号简图检验项目允差（mm）实测值（mm）G5主轴定心轴颈的径向跳动0.01G6主轴锥孔轴线的径向跳动a靠近主轴端面b距主轴端面Da/2或不超过300mma0.01b在300测量长度为0.02abG7主轴轴线对溜板纵向移动的平行度a在垂直平面内（测量长度为Da/2或不超过300mm）b在水平面内a在300测量长度上为0.02（只许向上偏）b在300测量长度上为0.015（只许向前偏）abG8主轴顶尖的径向跳动0.015实用标准文档文案大全G9尾座套筒轴线对溜板移动的平行度a在垂直平面内b在水平面内a在100测量长度上为0.02（只许向上偏）b在100测量长度上为0.015（只许向前偏）abG10尾座套筒锥孔轴线对溜板移动的平行度a在垂直平面内（测量长度为Da/4或300）b在水平面内a在300测量长度上为0.03（只许向上偏）b在300测量长度上为0.03（只许向前偏）ab序号简图检验项目允差（mm）实测值（mm）G11主轴和尾座两顶尖的等高度0.04（只许尾座高）G12小刀架纵向移动对主轴轴线的平行度在300测量长度上为0.04G13横刀架横向移动对主轴轴线的垂直度0.02/300（偏差方向α≥90゜）G14丝杠的轴向窜动0.015实用标准文档文案大全G15由丝杠所产生的螺距累计误差a.在300测量长度上为：DC≤20000.04DC=30000.045DC=60000.05b.在任意60测量长度上为0.015ab※）DC=最大工件长度，Da=床身上最大回转直径实用标准文档文案大全工作精度检验序号简图和试件尺寸检验性质切削条件检验项目允差（㎜）实测（㎜）P1车削夹在卡盘中的圆柱试件（圆柱试件也可插入主轴锥孔中）D≥Da/8L1=0.5DaL1MAX=500㎜L2MAX=20㎜用单刃刀具在圆柱体上车削三段直径精车外圆a）圆度试件固定端环处的直径变化，至少取四个读数（见GB1958）b)在纵截面内直径的一致性在同一纵向截面内测得的试件各端环带处加工后直径间的变化，应当是大直径靠近主轴端a)0.01b)0.04L1=300ab实用标准文档文案大全P2车削夹在卡盘中的圆柱试件D≥0.5DaLMAX=Da/8车削垂直于主轴的平面（仅车两段或三段平面，其中之一为中心平面...
