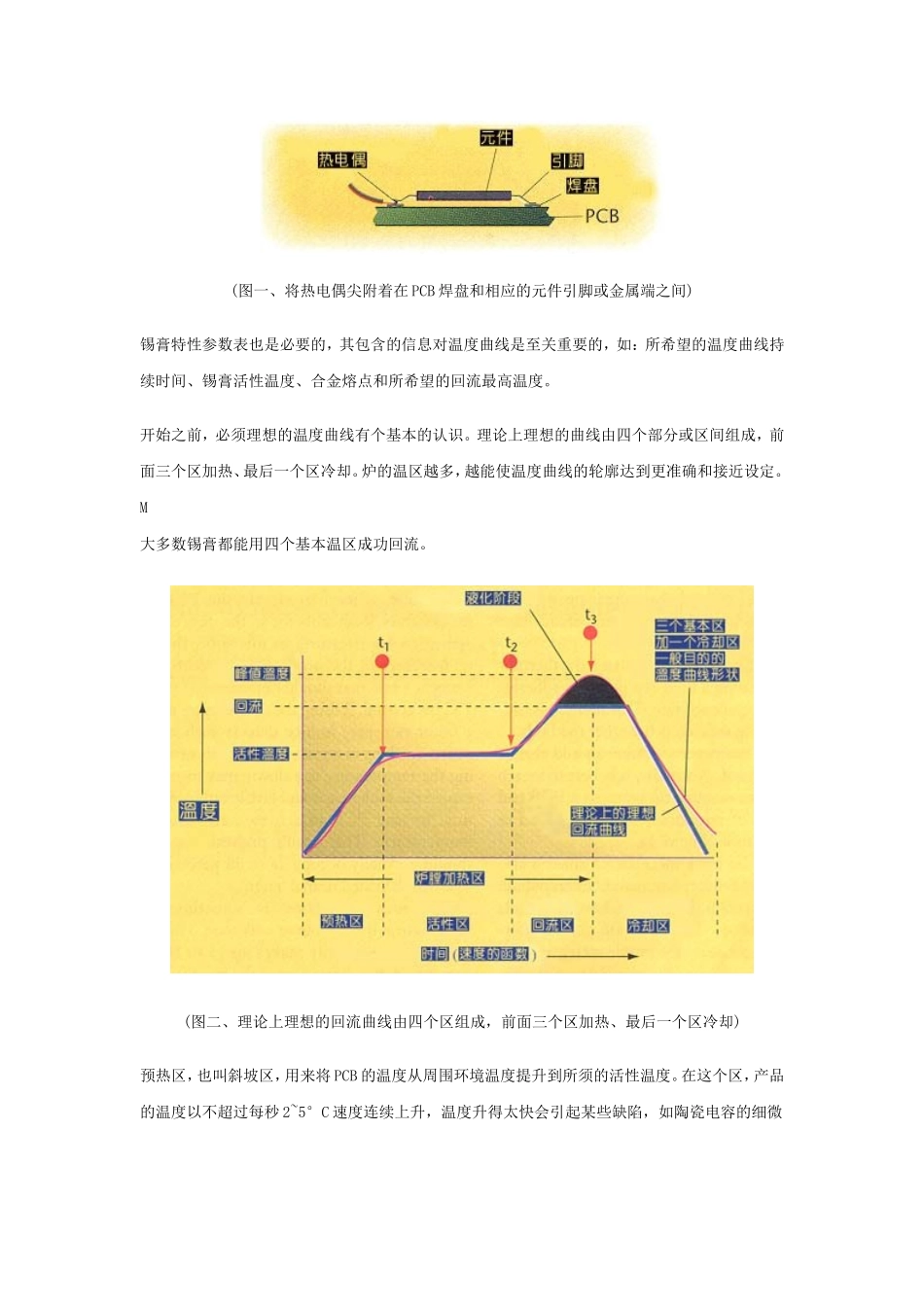

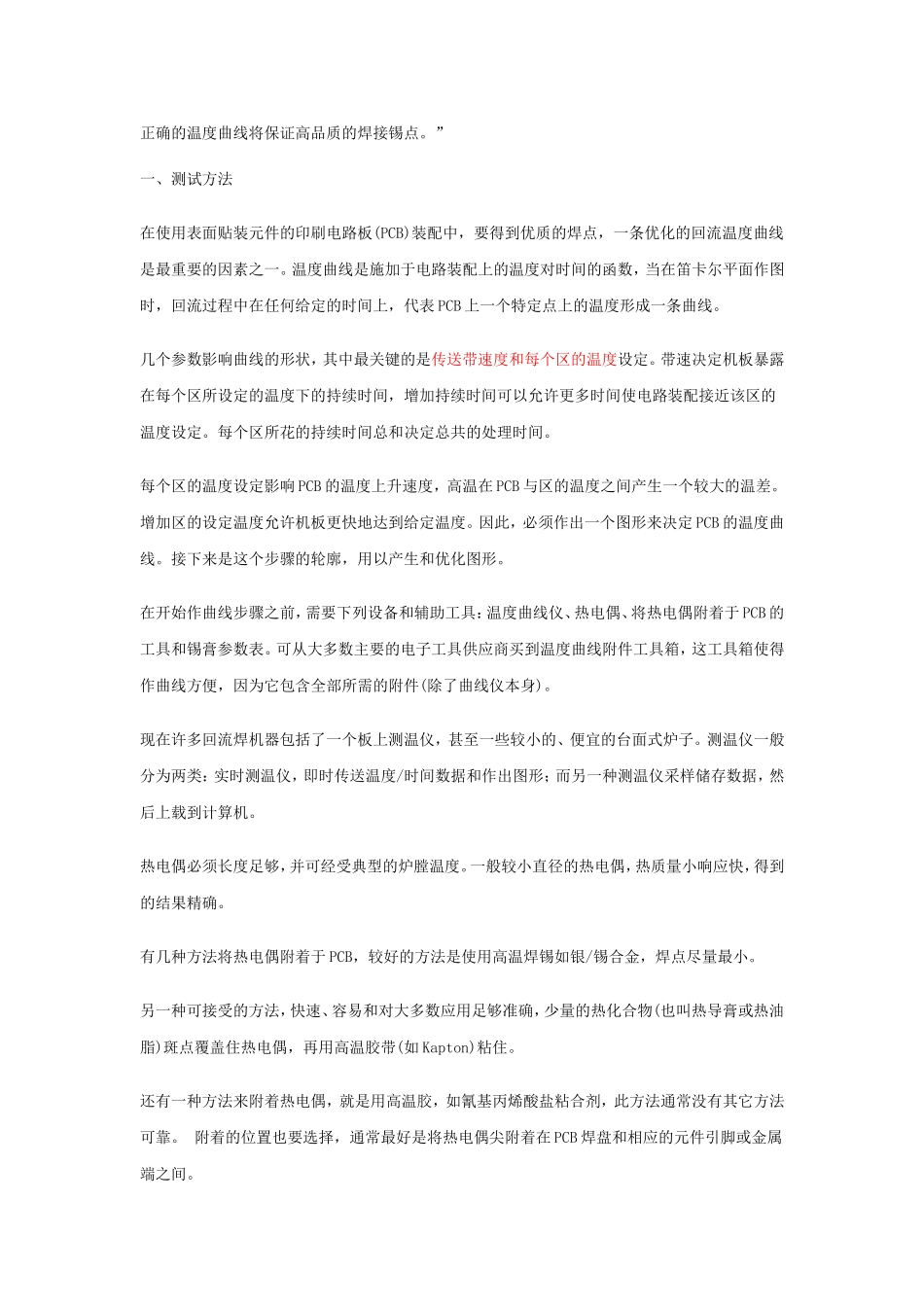

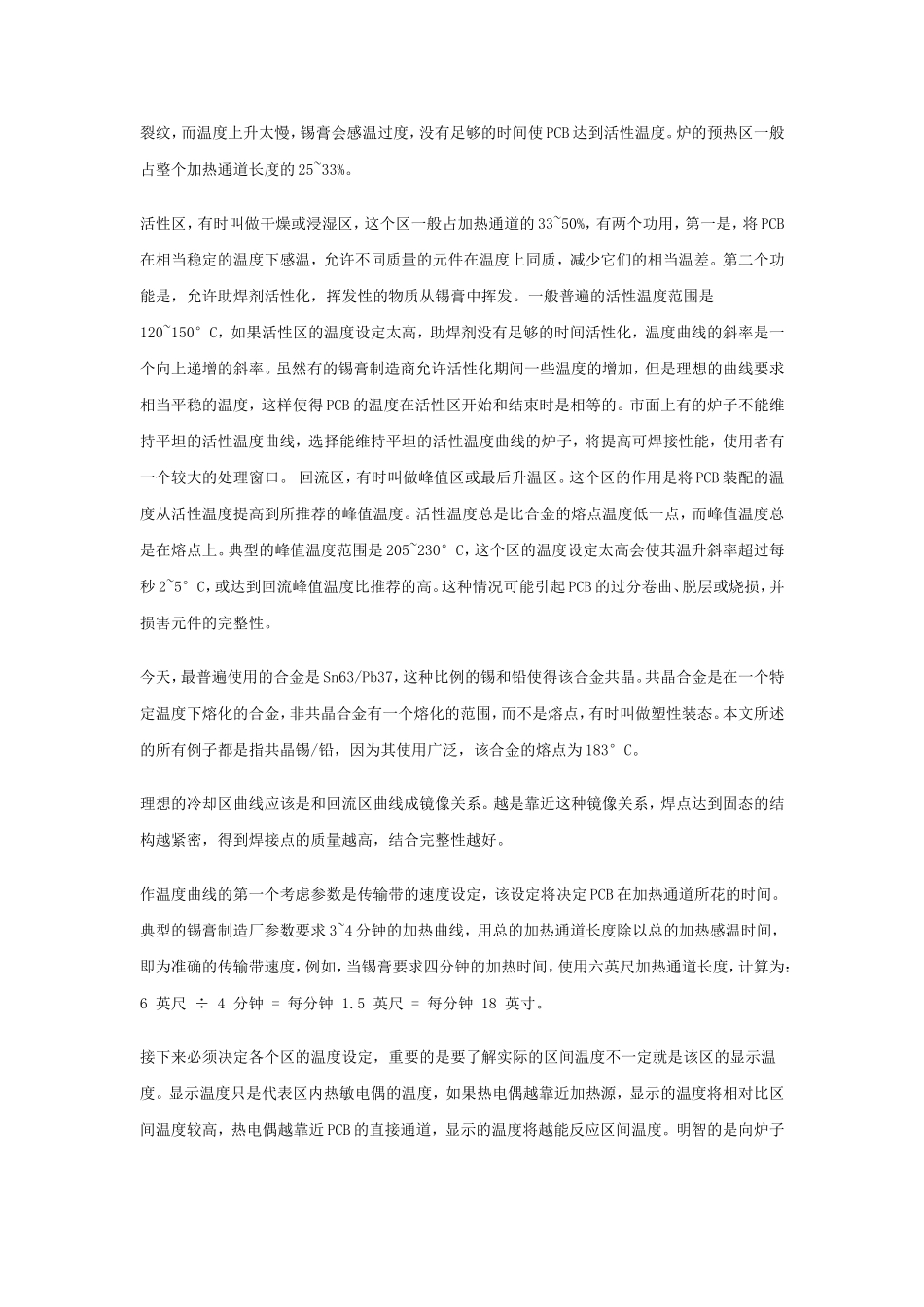

正确的温度曲线将保证高品质的焊接锡点。”一、测试方法在使用表面贴装元件的印刷电路板(PCB)装配中，要得到优质的焊点，一条优化的回流温度曲线是最重要的因素之一。温度曲线是施加于电路装配上的温度对时间的函数，当在笛卡尔平面作图时，回流过程中在任何给定的时间上，代表PCB上一个特定点上的温度形成一条曲线。几个参数影响曲线的形状，其中最关键的是传送带速度和每个区的温度设定。带速决定机板暴露在每个区所设定的温度下的持续时间，增加持续时间可以允许更多时间使电路装配接近该区的温度设定。每个区所花的持续时间总和决定总共的处理时间。每个区的温度设定影响PCB的温度上升速度，高温在PCB与区的温度之间产生一个较大的温差。增加区的设定温度允许机板更快地达到给定温度。因此，必须作出一个图形来决定PCB的温度曲线。接下来是这个步骤的轮廓，用以产生和优化图形。在开始作曲线步骤之前，需要下列设备和辅助工具：温度曲线仪、热电偶、将热电偶附着于PCB的工具和锡膏参数表。可从大多数主要的电子工具供应商买到温度曲线附件工具箱，这工具箱使得作曲线方便，因为它包含全部所需的附件(除了曲线仪本身)。现在许多回流焊机器包括了一个板上测温仪，甚至一些较小的、便宜的台面式炉子。测温仪一般分为两类：实时测温仪，即时传送温度/时间数据和作出图形；而另一种测温仪采样储存数据，然后上载到计算机。热电偶必须长度足够，并可经受典型的炉膛温度。一般较小直径的热电偶，热质量小响应快，得到的结果精确。有几种方法将热电偶附着于PCB，较好的方法是使用高温焊锡如银/锡合金，焊点尽量最小。另一种可接受的方法，快速、容易和对大多数应用足够准确，少量的热化合物(也叫热导膏或热油脂)斑点覆盖住热电偶，再用高温胶带(如Kapton)粘住。还有一种方法来附着热电偶，就是用高温胶，如氰基丙烯酸盐粘合剂，此方法通常没有其它方法可靠。附着的位置也要选择，通常最好是将热电偶尖附着在PCB焊盘和相应的元件引脚或金属端之间。(图一、将热电偶尖附着在PCB焊盘和相应的元件引脚或金属端之间)锡膏特性参数表也是必要的，其包含的信息对温度曲线是至关重要的，如：所希望的温度曲线持续时间、锡膏活性温度、合金熔点和所希望的回流最高温度。开始之前，必须理想的温度曲线有个基本的认识。理论上理想的曲线由四个部分或区间组成，前面三个区加热、最后一个区冷却。炉的温区越多，越能使温度曲线的轮廓达到更准确和接近设定。M大多数锡膏都能用四个基本温区成功回流。(图二、理论上理想的回流曲线由四个区组成，前面三个区加热、最后一个区冷却)预热区，也叫斜坡区，用来将PCB的温度从周围环境温度提升到所须的活性温度。在这个区，产品的温度以不超过每秒2~5°C速度连续上升，温度升得太快会引起某些缺陷，如陶瓷电容的细微裂纹，而温度上升太慢，锡膏会感温过度，没有足够的时间使PCB达到活性温度。炉的预热区一般占整个加热通道长度的25~33%。活性区，有时叫做干燥或浸湿区，这个区一般占加热通道的33~50%，有两个功用，第一是，将PCB在相当稳定的温度下感温，允许不同质量的元件在温度上同质，减少它们的相当温差。第二个功能是，允许助焊剂活性化，挥发性的物质从锡膏中挥发。一般普遍的活性温度范围是120~150°C，如果活性区的温度设定太高，助焊剂没有足够的时间活性化，温度曲线的斜率是一个向上递增的斜率。虽然有的锡膏制造商允许活性化期间一些温度的增加，但是理想的曲线要求相当平稳的温度，这样使得PCB的温度在活性区开始和结束时是相等的。市面上有的炉子不能维持平坦的活性温度曲线，选择能维持平坦的活性温度曲线的炉子，将提高可焊接性能，使用者有一个较大的处理窗口。回流区，有时叫做峰值区或最后升温区。这个区的作用是将PCB装配的温度从活性温度提高到所推荐的峰值温度。活性温度总是比合金的熔点温度低一点，而峰值温度总是在熔点上。典型的峰值温度范围是205~230°C，这个区的温度设定太高会使其温升斜率超过每秒2~5°C，或达到回流峰值温度比推荐的高。这种情况可能引起PCB的过分卷曲、脱层或烧损，并损害元件的完整性。今天，最普遍使用的合...
