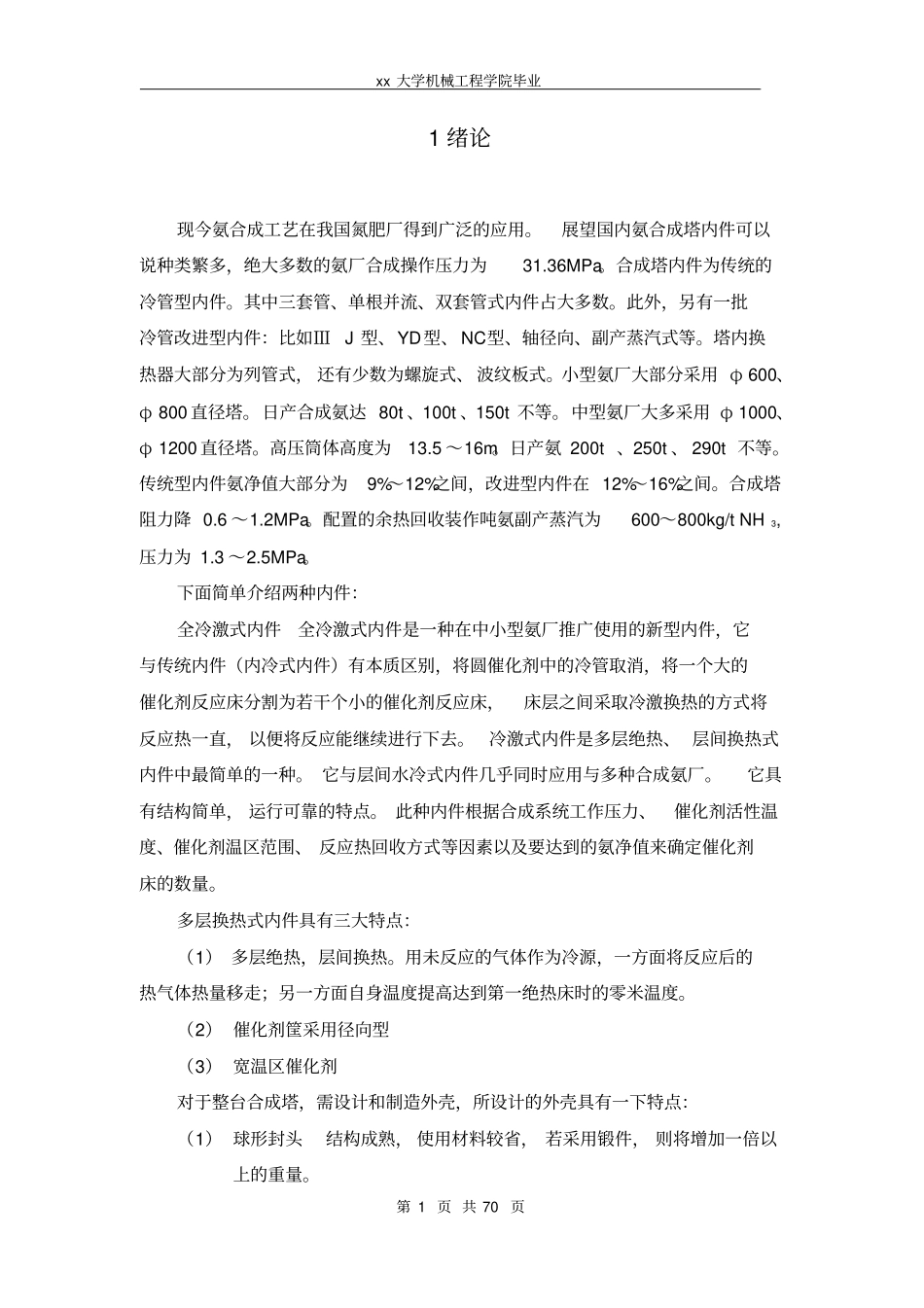

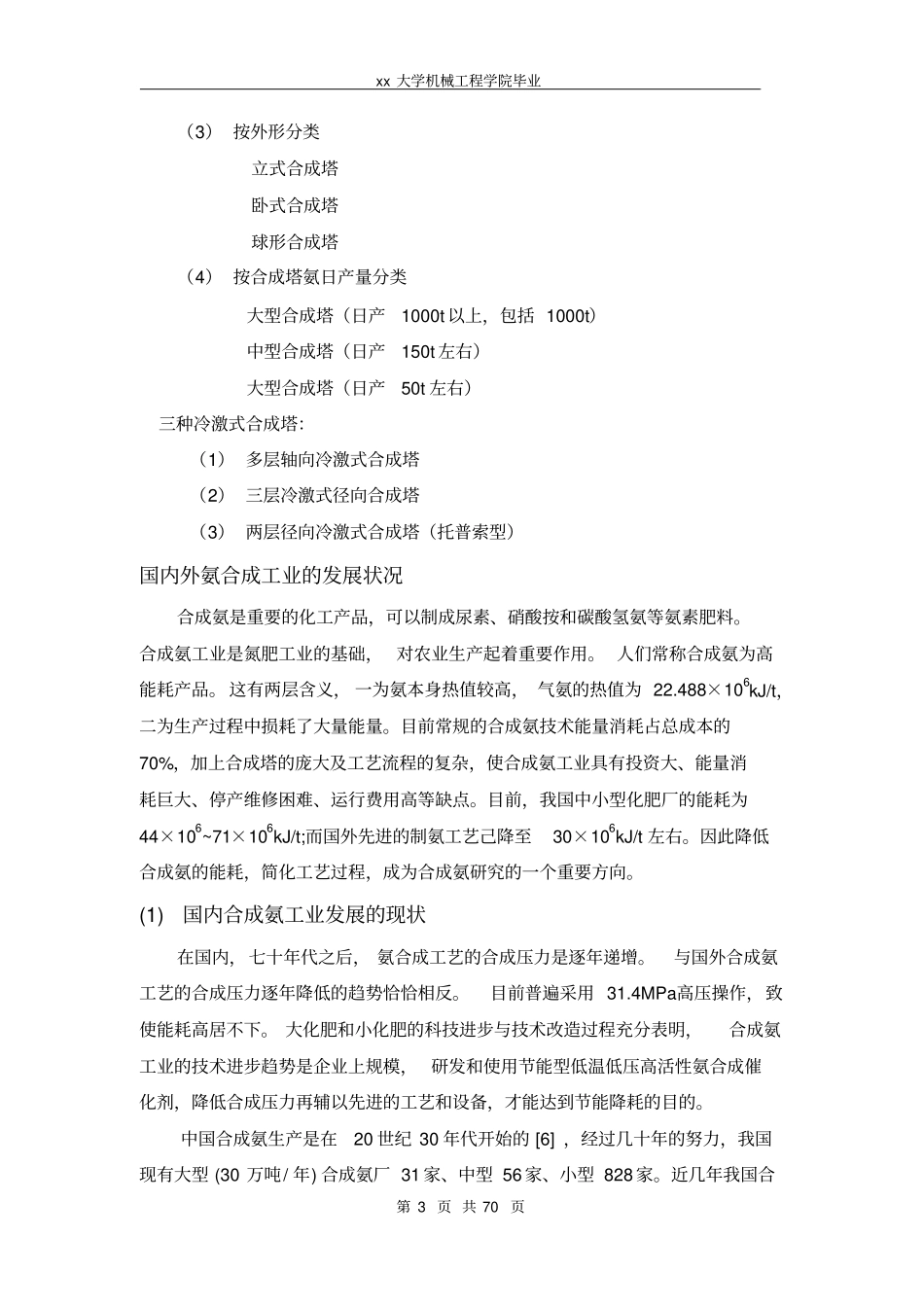

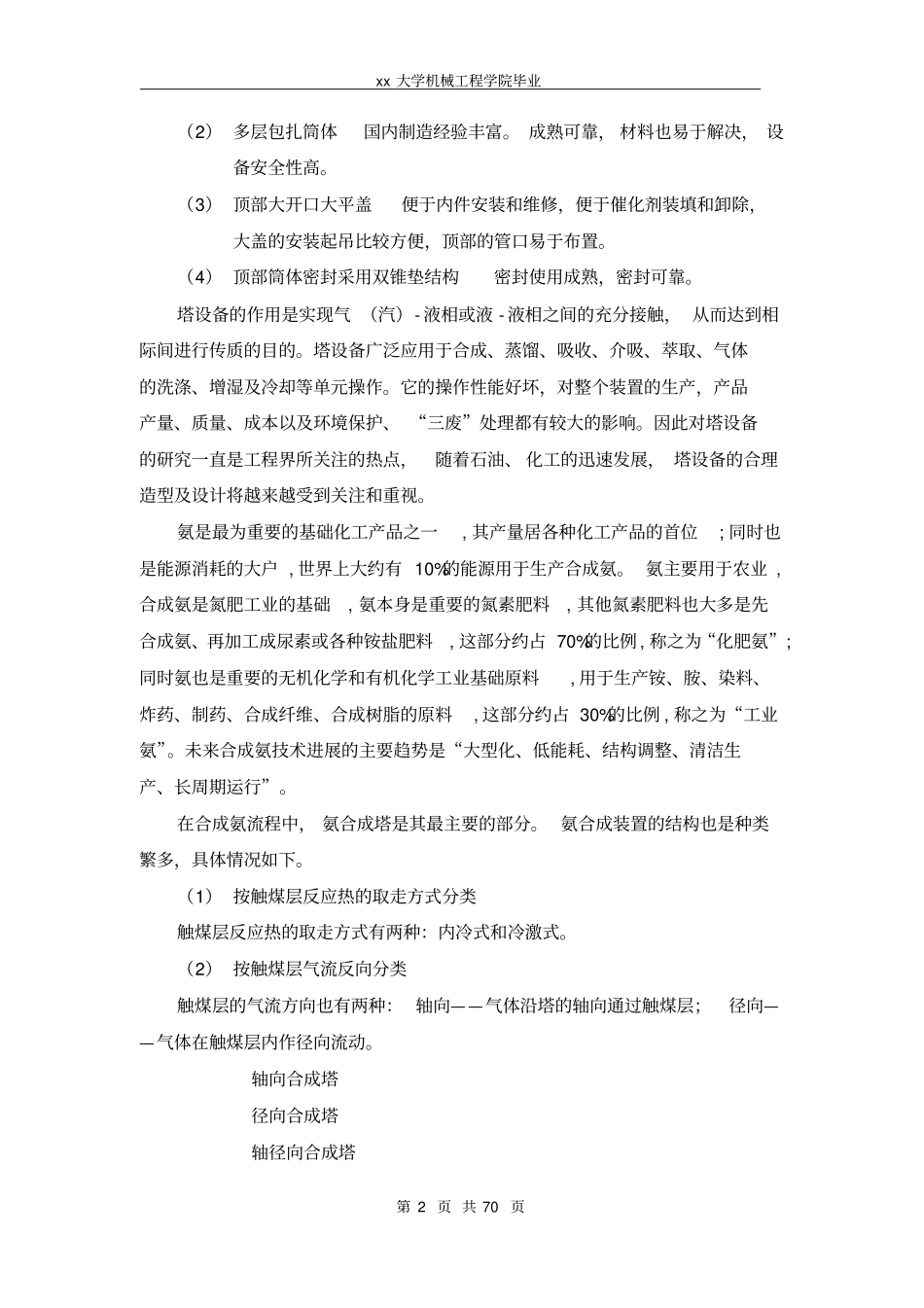

xx大学机械工程学院毕业第1页共70页1绪论现今氨合成工艺在我国氮肥厂得到广泛的应用。展望国内氨合成塔内件可以说种类繁多，绝大多数的氨厂合成操作压力为31.36MPa。合成塔内件为传统的冷管型内件。其中三套管、单根并流、双套管式内件占大多数。此外，另有一批冷管改进型内件：比如ⅢJ型、YD型、NC型、轴径向、副产蒸汽式等。塔内换热器大部分为列管式，还有少数为螺旋式、波纹板式。小型氨厂大部分采用φ600、φ800直径塔。日产合成氨达80t、100t、150t不等。中型氨厂大多采用φ1000、φ1200直径塔。高压筒体高度为13.5～16m。日产氨200t、250t、290t不等。传统型内件氨净值大部分为9%～12%之间，改进型内件在12%～16%之间。合成塔阻力降0.6～1.2MPa。配置的余热回收装作吨氨副产蒸汽为600～800kg/tNH3,压力为1.3～2.5MPa。下面简单介绍两种内件：全冷激式内件全冷激式内件是一种在中小型氨厂推广使用的新型内件，它与传统内件（内冷式内件）有本质区别，将圆催化剂中的冷管取消，将一个大的催化剂反应床分割为若干个小的催化剂反应床，床层之间采取冷激换热的方式将反应热一直，以便将反应能继续进行下去。冷激式内件是多层绝热、层间换热式内件中最简单的一种。它与层间水冷式内件几乎同时应用与多种合成氨厂。它具有结构简单，运行可靠的特点。此种内件根据合成系统工作压力、催化剂活性温度、催化剂温区范围、反应热回收方式等因素以及要达到的氨净值来确定催化剂床的数量。多层换热式内件具有三大特点：（1）多层绝热，层间换热。用未反应的气体作为冷源，一方面将反应后的热气体热量移走；另一方面自身温度提高达到第一绝热床时的零米温度。（2）催化剂筐采用径向型（3）宽温区催化剂对于整台合成塔，需设计和制造外壳，所设计的外壳具有一下特点：（1）球形封头结构成熟，使用材料较省，若采用锻件，则将增加一倍以上的重量。xx大学机械工程学院毕业第2页共70页（2）多层包扎筒体国内制造经验丰富。成熟可靠，材料也易于解决，设备安全性高。（3）顶部大开口大平盖便于内件安装和维修，便于催化剂装填和卸除，大盖的安装起吊比较方便，顶部的管口易于布置。（4）顶部筒体密封采用双锥垫结构密封使用成熟，密封可靠。塔设备的作用是实现气（汽）-液相或液-液相之间的充分接触，从而达到相际间进行传质的目的。塔设备广泛应用于合成、蒸馏、吸收、介吸、萃取、气体的洗涤、增湿及冷却等单元操作。它的操作性能好坏，对整个装置的生产，产品产量、质量、成本以及环境保护、“三废”处理都有较大的影响。因此对塔设备的研究一直是工程界所关注的热点，随着石油、化工的迅速发展，塔设备的合理造型及设计将越来越受到关注和重视。氨是最为重要的基础化工产品之一,其产量居各种化工产品的首位;同时也是能源消耗的大户,世界上大约有10%的能源用于生产合成氨。氨主要用于农业,合成氨是氮肥工业的基础,氨本身是重要的氮素肥料,其他氮素肥料也大多是先合成氨、再加工成尿素或各种铵盐肥料,这部分约占70%的比例,称之为“化肥氨”;同时氨也是重要的无机化学和有机化学工业基础原料,用于生产铵、胺、染料、炸药、制药、合成纤维、合成树脂的原料,这部分约占30%的比例,称之为“工业氨”。未来合成氨技术进展的主要趋势是“大型化、低能耗、结构调整、清洁生产、长周期运行”。在合成氨流程中，氨合成塔是其最主要的部分。氨合成装置的结构也是种类繁多，具体情况如下。（1）按触煤层反应热的取走方式分类触煤层反应热的取走方式有两种：内冷式和冷激式。（2）按触煤层气流反向分类触煤层的气流方向也有两种：轴向——气体沿塔的轴向通过触煤层；径向——气体在触煤层内作径向流动。轴向合成塔径向合成塔轴径向合成塔xx大学机械工程学院毕业第3页共70页（3）按外形分类立式合成塔卧式合成塔球形合成塔（4）按合成塔氨日产量分类大型合成塔（日产1000t以上，包括1000t）中型合成塔（日产150t左右）大型合成塔（日产50t左右）三种冷激式合成塔：（1）多层轴向冷激式合成塔（2）三层冷激式径向合成塔（3）两层径向冷激式合成塔（托普索型）国内外氨合成工业的发展状况合成氨是重要的化工产品...
