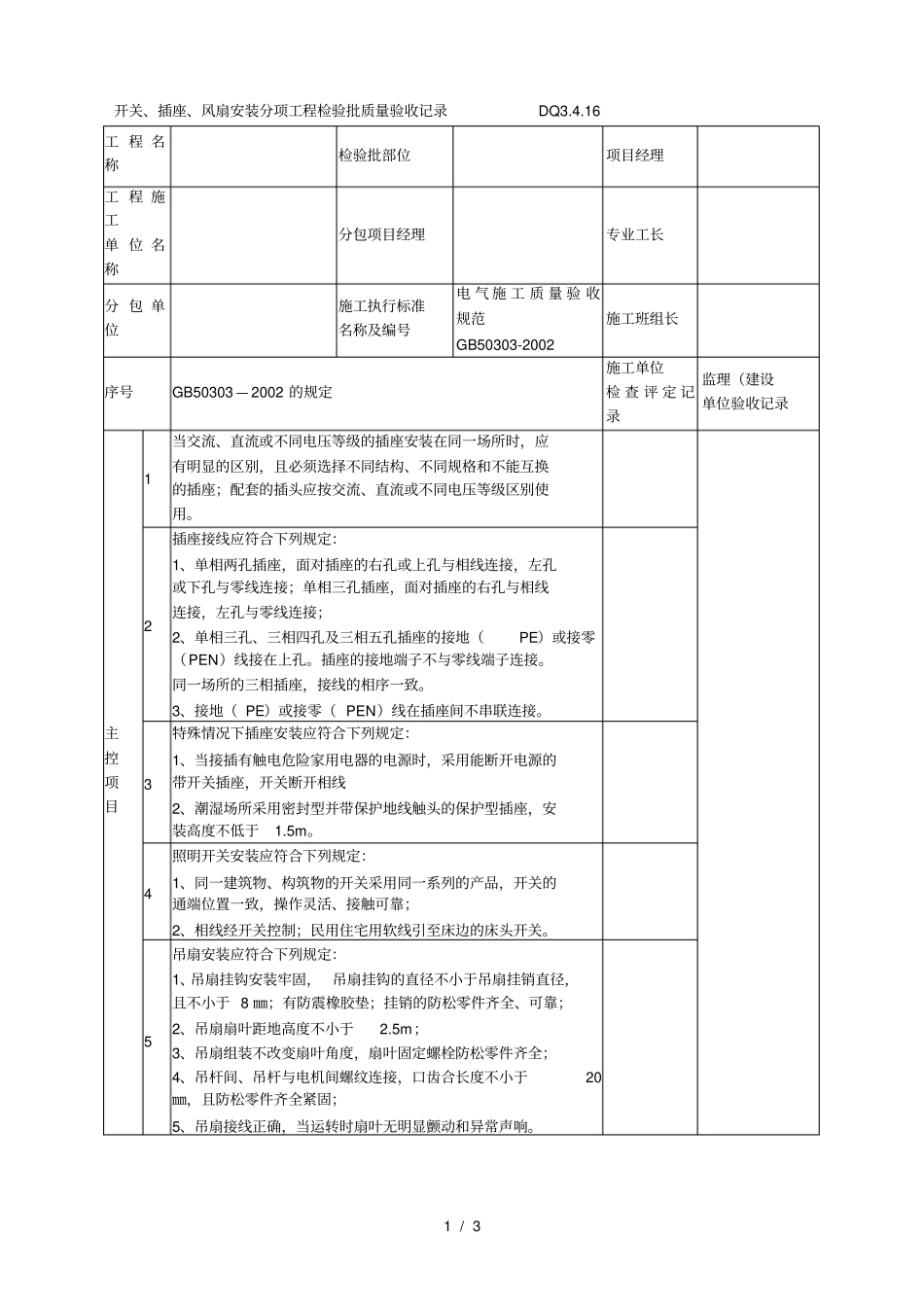

1/3开关、插座、风扇安装分项工程检验批质量验收记录DQ3.4.16工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号电气施工质量验收规范GB50303-2002施工班组长序号GB50303—2002的规定施工单位检查评定记录监理（建设单位验收记录主控项目1当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2插座接线应符合下列规定：1、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2、单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3、接地（PE）或接零（PEN）线在插座间不串联连接。3特殊情况下插座安装应符合下列规定：1、当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线2、潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。4照明开关安装应符合下列规定：1、同一建筑物、构筑物的开关采用同一系列的产品，开关的通端位置一致，操作灵活、接触可靠；2、相线经开关控制；民用住宅用软线引至床边的床头开关。5吊扇安装应符合下列规定：1、吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8㎜；有防震橡胶垫；挂销的防松零件齐全、可靠；2、吊扇扇叶距地高度不小于2.5m；3、吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4、吊杆间、吊杆与电机间螺纹连接，口齿合长度不小于20㎜，且防松零件齐全紧固；5、吊扇接线正确，当运转时扇叶无明显颤动和异常声响。2/36、壁扇安装应符合下列规定：1、壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8㎜。固定牢固可靠；2、壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。DQ3.4.16续表一般项目1插座安装应符合下列规定：1、当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；2、暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；3、车间及试（实）验室的插座安装高度距地面不小于0.3m;特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致；4、地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。2照明开关安装应符合下列规定：1、开关安装位置便于操作，开关边缘距边框边缘的距离0.15m~0.2m，开关距地面高度1.3m;拉线开关距地面2~3m，层高小于3m的，拉线开关距顶板不小于100㎜，拉线出口垂直向下；2、相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20㎜。3、暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。3吊扇安装应符合下列规定：1、涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位；2、同一室内并列安装的吊扇开关高度一致，且控制有序不错位；4壁扇安装应符合下列规定：1、壁扇下侧边缘距地面高度不小于1.8m;2、涂层完整，表面无划痕、无污染，防护罩无变形。施工单位检查评定结果项目专业质检员：年月日3/3监理（建设）单位验收结论专业监理工程师（建设项目专业技术负责人）：年月日
