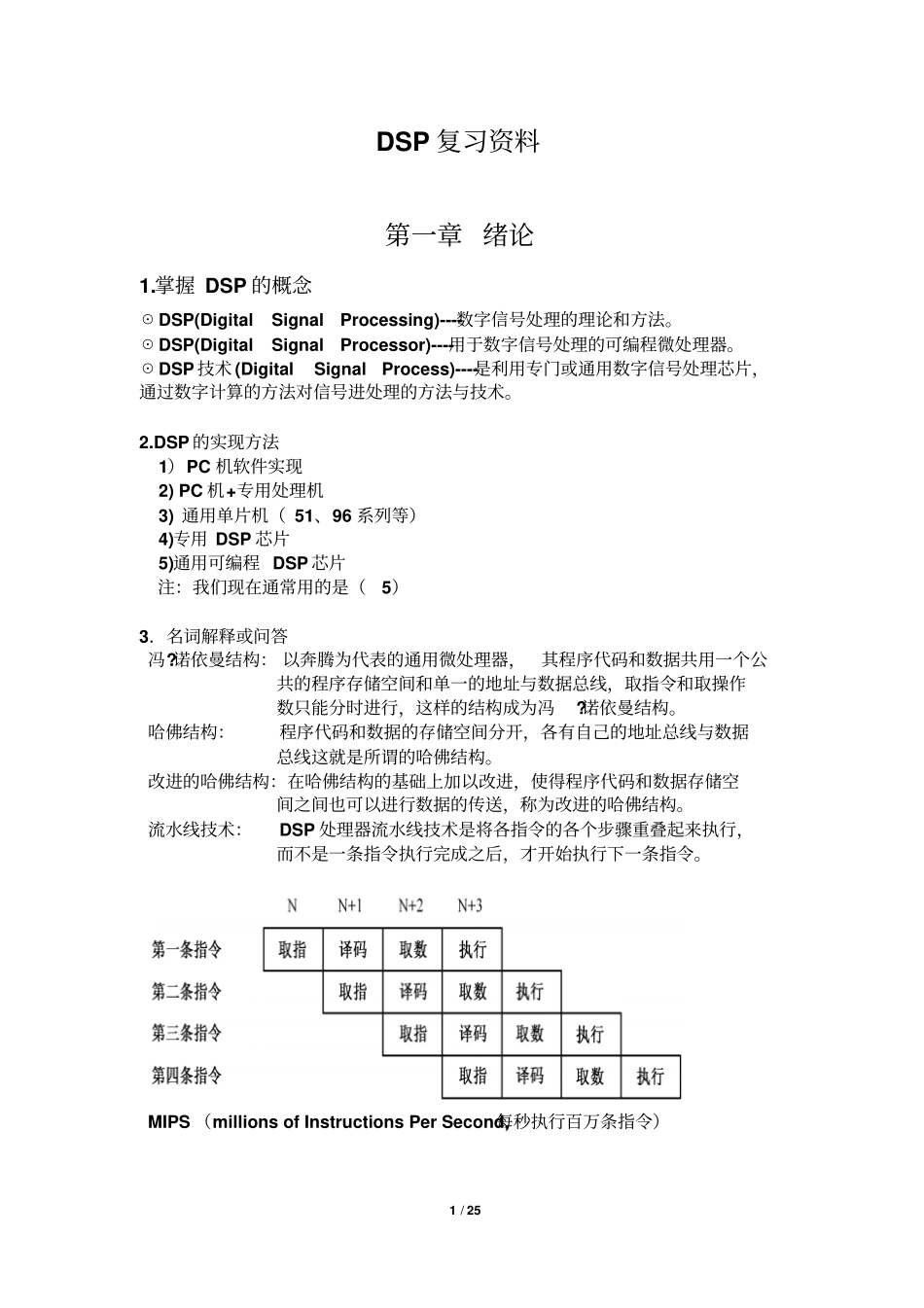

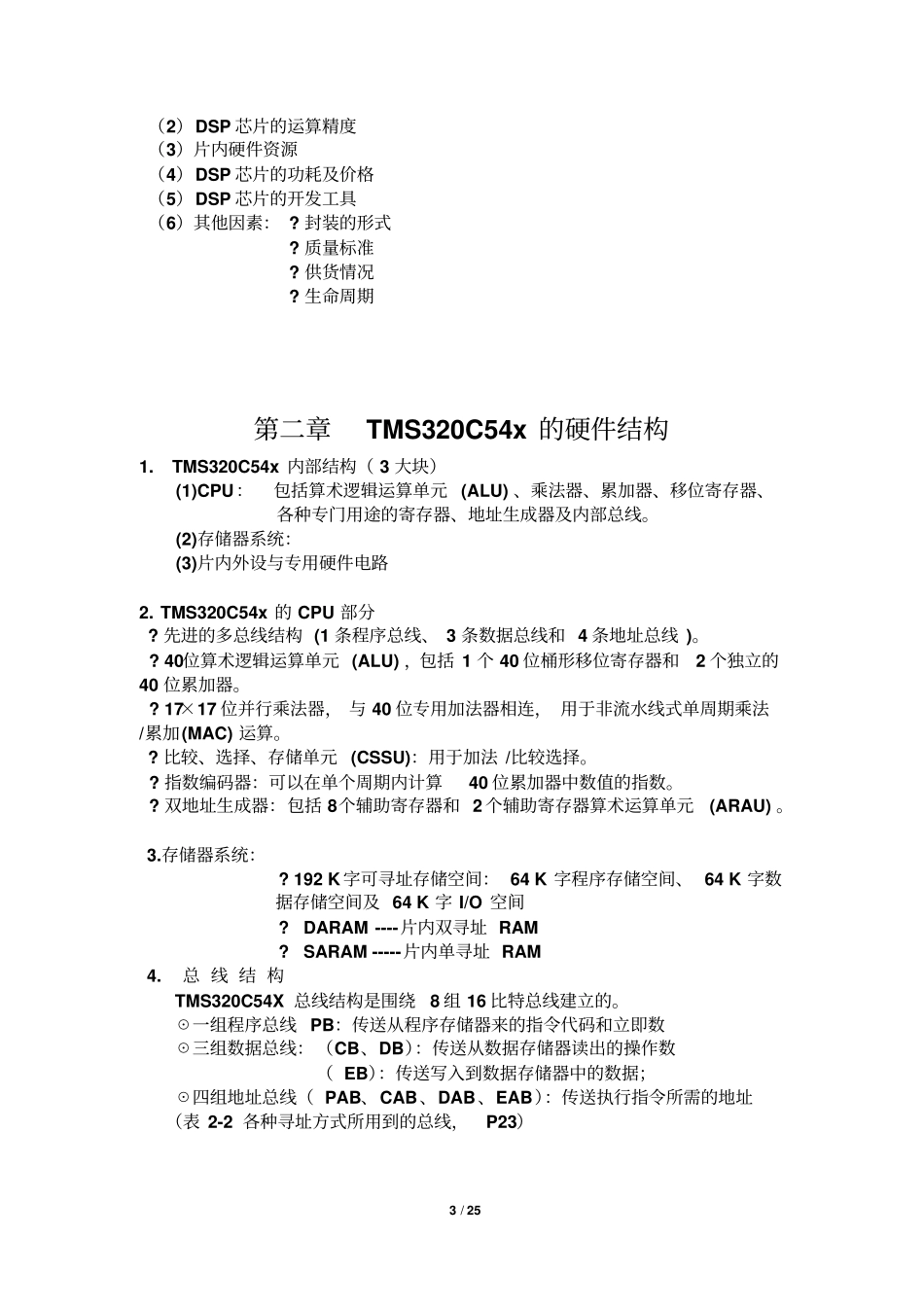

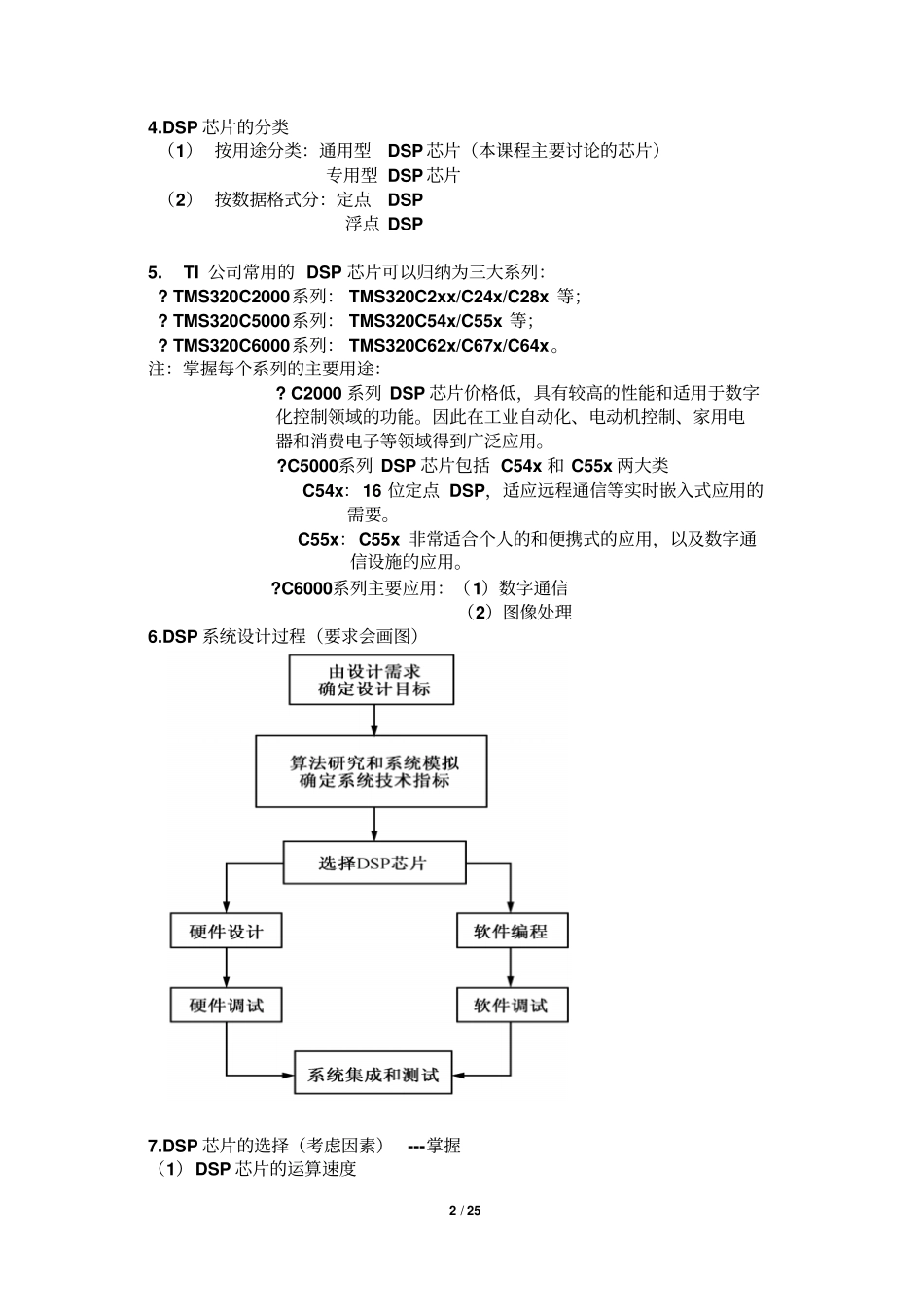

1/25DSP复习资料第一章绪论1.掌握DSP的概念☉DSP(DigitalSignalProcessing)----数字信号处理的理论和方法。☉DSP(DigitalSignalProcessor)----用于数字信号处理的可编程微处理器。☉DSP技术(DigitalSignalProcess)----是利用专门或通用数字信号处理芯片，通过数字计算的方法对信号进处理的方法与技术。2.DSP的实现方法1）PC机软件实现2)PC机+专用处理机3)通用单片机（51、96系列等）4)专用DSP芯片5)通用可编程DSP芯片注：我们现在通常用的是（5）3．名词解释或问答冯?诺依曼结构：以奔腾为代表的通用微处理器，其程序代码和数据共用一个公共的程序存储空间和单一的地址与数据总线，取指令和取操作数只能分时进行，这样的结构成为冯?诺依曼结构。哈佛结构：程序代码和数据的存储空间分开，各有自己的地址总线与数据总线这就是所谓的哈佛结构。改进的哈佛结构：在哈佛结构的基础上加以改进，使得程序代码和数据存储空间之间也可以进行数据的传送，称为改进的哈佛结构。流水线技术：DSP处理器流水线技术是将各指令的各个步骤重叠起来执行，而不是一条指令执行完成之后，才开始执行下一条指令。MIPS（millionsofInstructionsPerSecond,每秒执行百万条指令）2/254.DSP芯片的分类（1）按用途分类：通用型DSP芯片（本课程主要讨论的芯片）专用型DSP芯片（2）按数据格式分：定点DSP浮点DSP5.TI公司常用的DSP芯片可以归纳为三大系列：?TMS320C2000系列：TMS320C2xx/C24x/C28x等；?TMS320C5000系列：TMS320C54x/C55x等；?TMS320C6000系列：TMS320C62x/C67x/C64x。注：掌握每个系列的主要用途：?C2000系列DSP芯片价格低，具有较高的性能和适用于数字化控制领域的功能。因此在工业自动化、电动机控制、家用电器和消费电子等领域得到广泛应用。?C5000系列DSP芯片包括C54x和C55x两大类C54x：16位定点DSP，适应远程通信等实时嵌入式应用的需要。C55x：C55x非常适合个人的和便携式的应用，以及数字通信设施的应用。?C6000系列主要应用：（1）数字通信（2）图像处理6.DSP系统设计过程（要求会画图）7.DSP芯片的选择（考虑因素）---掌握（1）DSP芯片的运算速度3/25（2）DSP芯片的运算精度（3）片内硬件资源（4）DSP芯片的功耗及价格（5）DSP芯片的开发工具（6）其他因素：?封装的形式?质量标准?供货情况?生命周期第二章TMS320C54x的硬件结构1.TMS320C54x内部结构（3大块）(1)CPU：包括算术逻辑运算单元(ALU)、乘法器、累加器、移位寄存器、各种专门用途的寄存器、地址生成器及内部总线。(2)存储器系统：(3)片内外设与专用硬件电路2.TMS320C54x的CPU部分?先进的多总线结构(1条程序总线、3条数据总线和4条地址总线)。?40位算术逻辑运算单元(ALU)，包括1个40位桶形移位寄存器和2个独立的40位累加器。?17×17位并行乘法器，与40位专用加法器相连，用于非流水线式单周期乘法/累加(MAC)运算。?比较、选择、存储单元(CSSU)：用于加法/比较选择。?指数编码器：可以在单个周期内计算40位累加器中数值的指数。?双地址生成器：包括8个辅助寄存器和2个辅助寄存器算术运算单元(ARAU)。3.存储器系统：?192K字可寻址存储空间：64K字程序存储空间、64K字数据存储空间及64K字I/O空间?DARAM----片内双寻址RAM?SARAM-----片内单寻址RAM4.总线结构TMS320C54X总线结构是围绕8组16比特总线建立的。☉一组程序总线PB：传送从程序存储器来的指令代码和立即数☉三组数据总线：（CB、DB）：传送从数据存储器读出的操作数（EB）：传送写入到数据存储器中的数据；☉四组地址总线（PAB、CAB、DAB、EAB）：传送执行指令所需的地址（表2-2各种寻址方式所用到的总线，P23）4/255.C54xDSP有三个状态和控制寄存器：(1)状态寄存器0(ST0)；(2)状态寄存器1(ST1)；(3)处理器工作模式状态寄存器(PMST)。6.状态寄存器（ST0）ST0的结构图含义：ARP——辅助寄存器指针TC——测试/控制标志位C——进位位。OVA/OVB——累加器A/B的溢出标志位DP——数据存储器页指针7状态寄存器（ST1）ST1的结构图含义：BRAF——块重复操作标志位。CPL——直接寻址编辑方式位XF——XF引脚状态位。HM——保持方式位INTM——中断方式位。OVM——溢出方式位SXM——符号...
