励磁系统的操作与故障处理VIP免费

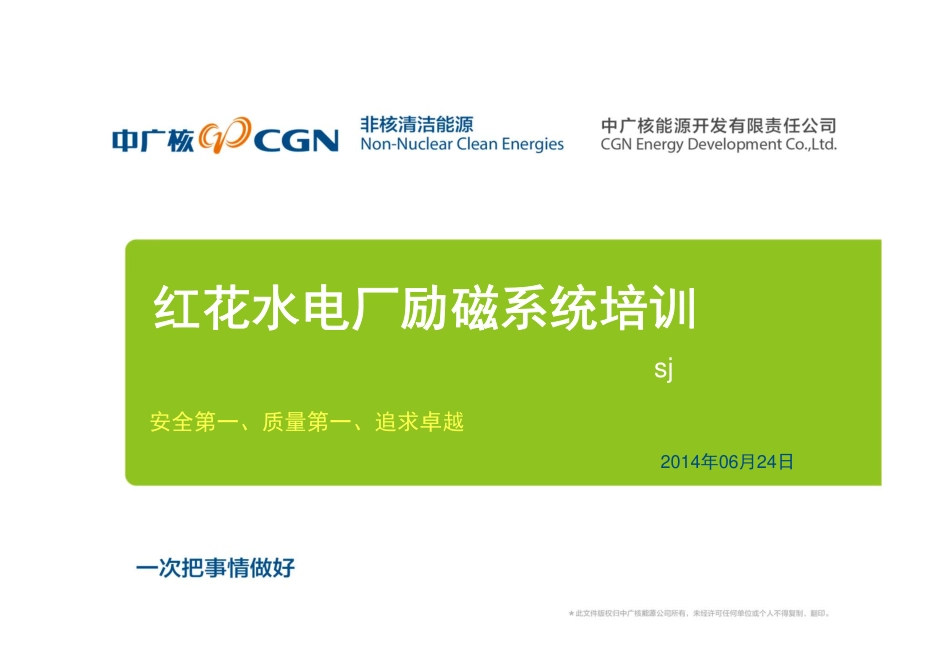

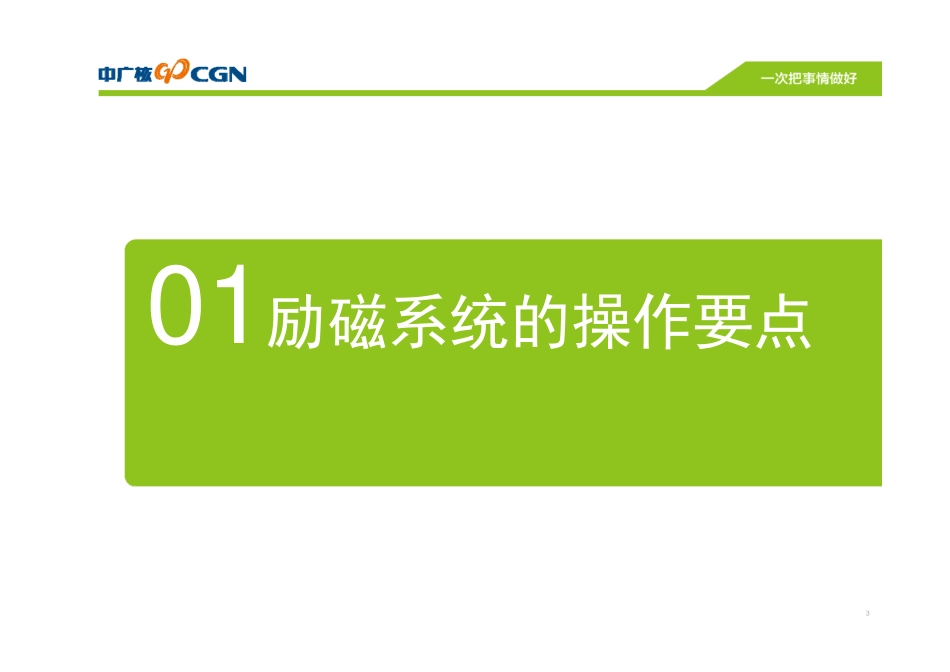

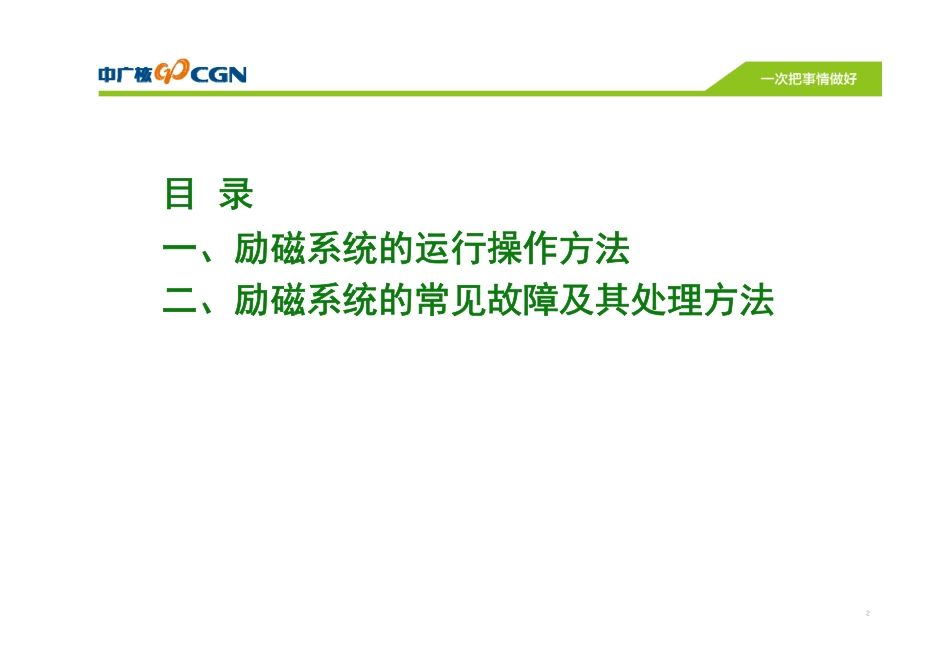

红花水电厂励磁系统培训sj安全第一、质量第一、追求卓越2014年06月24日目录一、励磁系统的运行操作方法二、励磁系统的常见故障及其处理方法201励磁系统的操作要点31、机组启动前的检查•1.检查各电源开关、断路器是否处于正确位置，重点检查：励磁变压器高低压侧开关、PT高压侧开关、起励电源开关、调节器电源开关、功率柜脉冲投切开关、整流/逆变开关。•2.检查A/B调节器运行指示灯（开出量4号灯）是否正常闪烁。•3.检查各显示屏的显示及状态指示是否正常，如：是否A套运行、B套备用；是否设置为自动电压调节；残压起励、系统电压跟踪是否投入；A/B套通讯是否正常。2、励磁系统的启动模式•1.在自动电压方式下（即A/B套的自动电压方式）：A.正常起励：发电机升压后，直到设定的额定机端电压。B.零起升压：发电机升压后，机端电压约为10％额定机端电压。•2.在恒励磁电流调节方式下（即A/B套手动调节及C套运行）发电机升压后，励磁电流总是处于下限值，该值一般为额定励磁电流的10％，此时发电机机端电压约为额定值的10％～20％。3、励磁系统的起励电源模式•1.残压起励：特点：在发电机有足够剩磁，保证施加在可控硅整流桥阳极的电压>5～10V，励磁系统可以实现残压起励，按照设定的电压给发电机组建压。（即残压起励也可以实现零起升压或正常起励）•（2）辅助电源起励（即“残压起励”功能未投入）发电机升压时，励磁系统通过起励回路将外部起励电源（一般为DC220V，也可以为AC220，但需整流）输入励磁绕组，实现起励。4、励磁系统的起励控制流程•1.根据实际要求设置启动模式及起励电源模式。如：新机组首次起励，一般选择自动方式、零起升压、辅助电源起励。•2.两种起励控制方法：A.远方自动起励要求：“95％转速信号”及“投励磁”同时有效，并至少保持5s以上。B.近方手动起励要求：人工按调节器触摸屏上的“起励”按键并至少保持5s以上。5、通道切换的原则•1.当运行通道出现故障后，将自动切换到备用通道。•2.手动切换通道时，应保证主备用通道控制信号一致。•3.发生通道切换后，注意通过调节器的故障追忆功能检查故障发生的原因。•4.在确认故障原因已排除且通道运行正常后，应将运行模式重新设为“自动电压”模式，待通道跟踪到位，可以将运行通道人工切换回原运行通道，但切换时应密切观察，一旦出现问题，应马上切回备用通道。6、三个通道之间的人工切换方法•1.当A通道运行时，可以任意按“B通道运行”或“C通道运行”选择B或C通道作为备用通道，对应的备用灯也将点亮。•2.按“转B/C通道”按钮，即可以从A通道切换至已选好的通道（如：已选好C通道备用，此时就直接切到C通道运行）。•3.当B通道运行时，C通道作为默认的备用通道，“C通道备用”灯将不会点亮（当B通道故障时，也将自动切换到C通道）。•4.当处于B或C通道运行时，可以任意按“A或B或C通道运行”按钮，就可以直接切换到对应的通道运行。•5.一般情况下，调节器的“通道跟踪”功能总是投入状态，除非做过励限制或欠励限制等试验。7、系统电压跟踪功能•1.当系统PT引入励磁系统后，可以投入“系统电压跟踪功能”，目的：通过和系统PT比较，励磁系统可自动调节机端电压与系统电压一致，便于并网。•2.“系统电压跟踪”有效的条件A.调节器显示屏上的“系统电压跟踪”功能投入；B.系统电压大于>80％；C.处于A/B通道运行（即C通道无此功能）；D.发电机出口断路器分断（即机组处于空载状态，未并网）。8、增减磁操作•1.哪些操作可以实现增减磁控制?A.远方增减磁信号：包括中控室、LCU、同期装置；B.近方的增减磁按钮；C.系统电压跟踪功能投入时（未并网时）；D.恒无功/功率因素调节功能投入时（并网后）。•2.如何判断远/近方增减磁哪个有效？方法：在调节柜对外接线端将远方输入的增减磁信号线解除。•3.注意增减磁接点在连续接通4s后将自动闭锁，防止接点粘连。人工进行增减操作时，应注意及时将信号复归后再操作。9、停机逆变操作•1.哪些操作可以实现励磁停机逆变控制?A.远方停机逆变信号：包括中控室、LCU；B.近方的逆变旋钮；C.机组频率低于45HZ。（空载时）•2.注意以下两种情况下，逆变无效：A.发...
