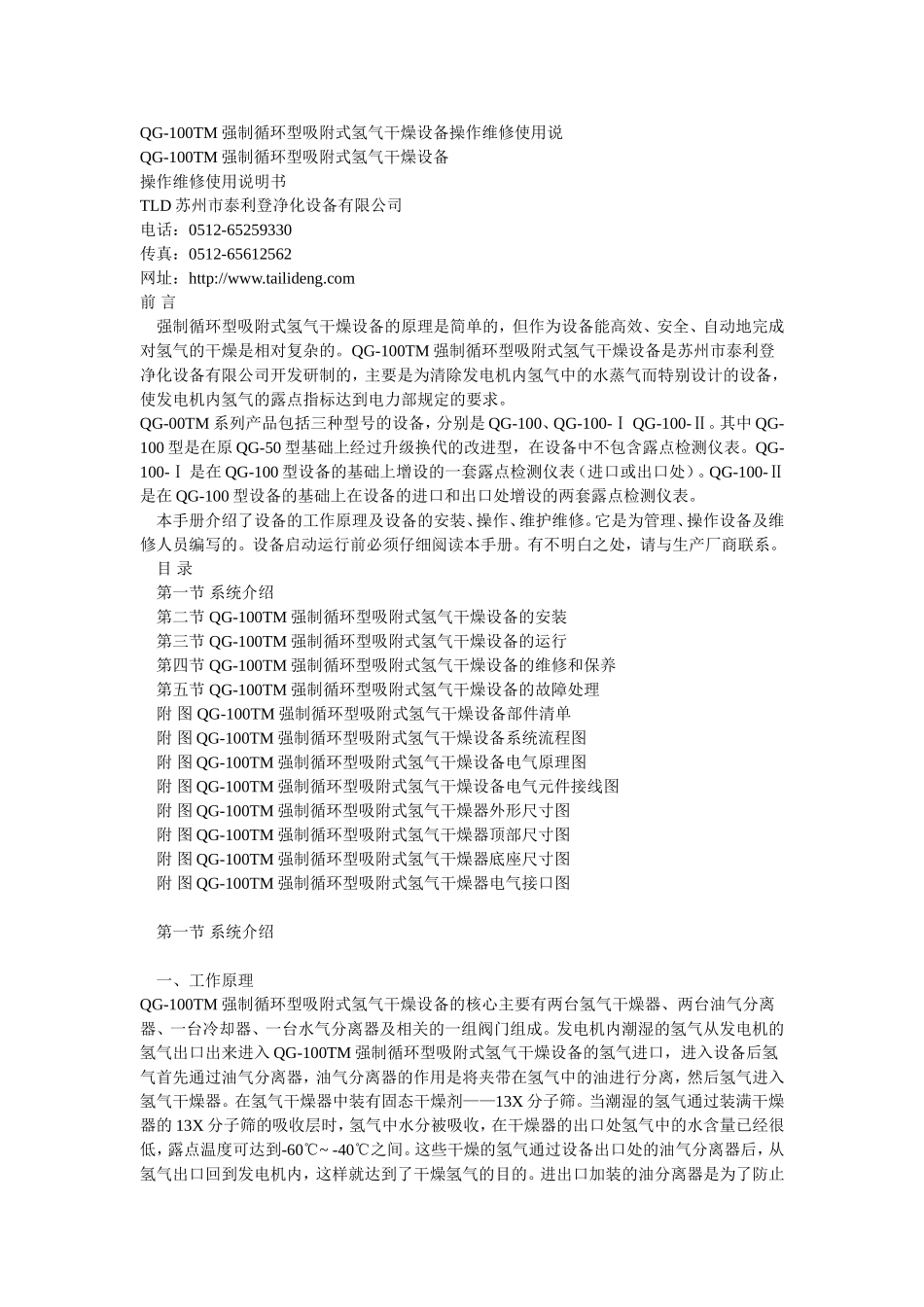

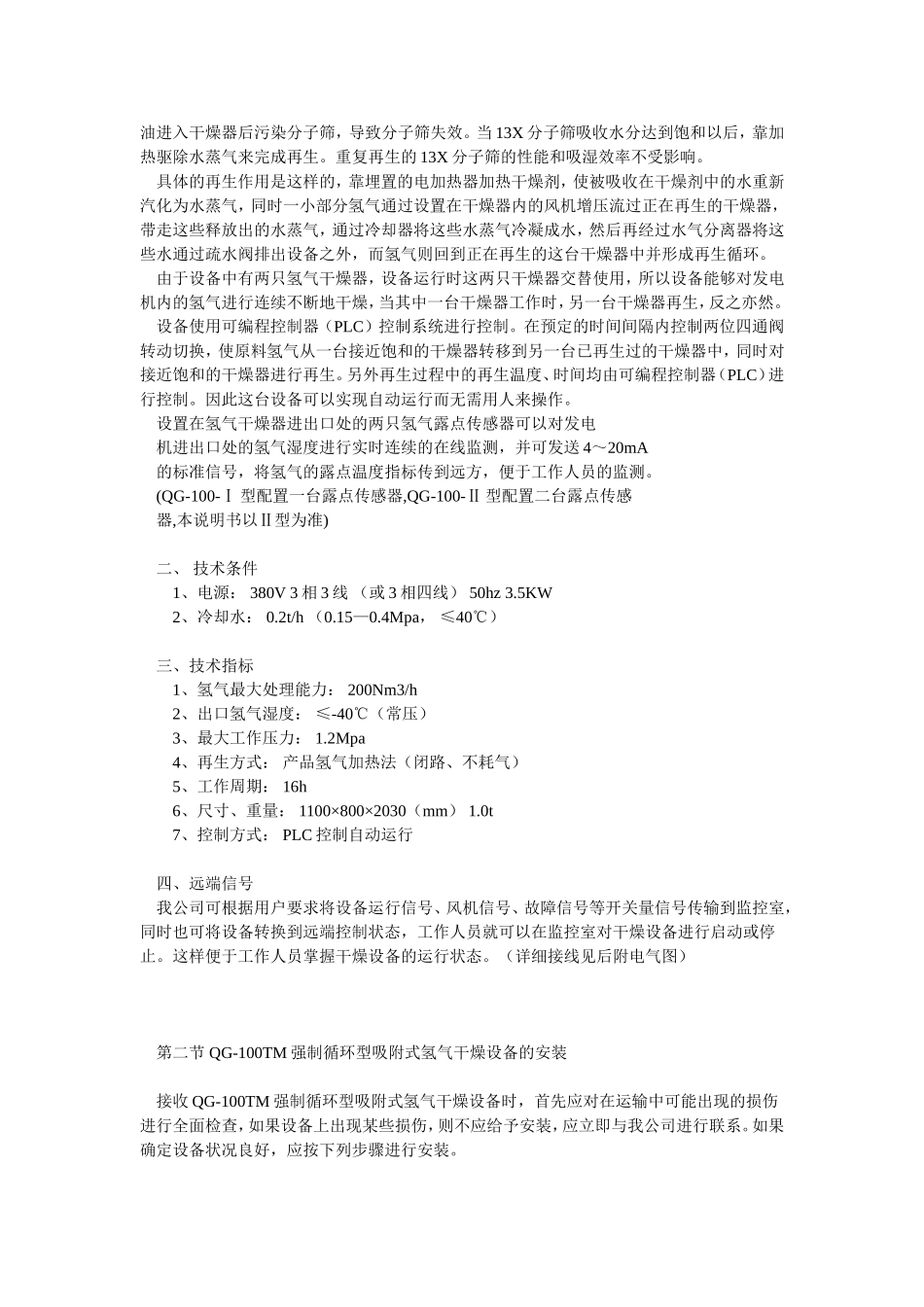

QG-100TM强制循环型吸附式氢气干燥设备操作维修使用说QG-100TM强制循环型吸附式氢气干燥设备操作维修使用说明书TLD苏州市泰利登净化设备有限公司电话：0512-65259330传真：0512-65612562网址：http://www.tailideng.com前言强制循环型吸附式氢气干燥设备的原理是简单的，但作为设备能高效、安全、自动地完成对氢气的干燥是相对复杂的。QG-100TM强制循环型吸附式氢气干燥设备是苏州市泰利登净化设备有限公司开发研制的，主要是为清除发电机内氢气中的水蒸气而特别设计的设备，使发电机内氢气的露点指标达到电力部规定的要求。QG-00TM系列产品包括三种型号的设备，分别是QG-100、QG-100-ⅠQG-100-Ⅱ。其中QG-100型是在原QG-50型基础上经过升级换代的改进型，在设备中不包含露点检测仪表。QG-100-Ⅰ是在QG-100型设备的基础上增设的一套露点检测仪表（进口或出口处）。QG-100-Ⅱ是在QG-100型设备的基础上在设备的进口和出口处增设的两套露点检测仪表。本手册介绍了设备的工作原理及设备的安装、操作、维护维修。它是为管理、操作设备及维修人员编写的。设备启动运行前必须仔细阅读本手册。有不明白之处，请与生产厂商联系。目录第一节系统介绍第二节QG-100TM强制循环型吸附式氢气干燥设备的安装第三节QG-100TM强制循环型吸附式氢气干燥设备的运行第四节QG-100TM强制循环型吸附式氢气干燥设备的维修和保养第五节QG-100TM强制循环型吸附式氢气干燥设备的故障处理附图QG-100TM强制循环型吸附式氢气干燥设备部件清单附图QG-100TM强制循环型吸附式氢气干燥设备系统流程图附图QG-100TM强制循环型吸附式氢气干燥设备电气原理图附图QG-100TM强制循环型吸附式氢气干燥设备电气元件接线图附图QG-100TM强制循环型吸附式氢气干燥器外形尺寸图附图QG-100TM强制循环型吸附式氢气干燥器顶部尺寸图附图QG-100TM强制循环型吸附式氢气干燥器底座尺寸图附图QG-100TM强制循环型吸附式氢气干燥器电气接口图第一节系统介绍一、工作原理QG-100TM强制循环型吸附式氢气干燥设备的核心主要有两台氢气干燥器、两台油气分离器、一台冷却器、一台水气分离器及相关的一组阀门组成。发电机内潮湿的氢气从发电机的氢气出口出来进入QG-100TM强制循环型吸附式氢气干燥设备的氢气进口，进入设备后氢气首先通过油气分离器，油气分离器的作用是将夹带在氢气中的油进行分离，然后氢气进入氢气干燥器。在氢气干燥器中装有固态干燥剂——13X分子筛。当潮湿的氢气通过装满干燥器的13X分子筛的吸收层时，氢气中水分被吸收，在干燥器的出口处氢气中的水含量已经很低，露点温度可达到-60℃~-40℃之间。这些干燥的氢气通过设备出口处的油气分离器后，从氢气出口回到发电机内，这样就达到了干燥氢气的目的。进出口加装的油分离器是为了防止油进入干燥器后污染分子筛，导致分子筛失效。当13X分子筛吸收水分达到饱和以后，靠加热驱除水蒸气来完成再生。重复再生的13X分子筛的性能和吸湿效率不受影响。具体的再生作用是这样的，靠埋置的电加热器加热干燥剂，使被吸收在干燥剂中的水重新汽化为水蒸气，同时一小部分氢气通过设置在干燥器内的风机增压流过正在再生的干燥器，带走这些释放出的水蒸气，通过冷却器将这些水蒸气冷凝成水，然后再经过水气分离器将这些水通过疏水阀排出设备之外，而氢气则回到正在再生的这台干燥器中并形成再生循环。由于设备中有两只氢气干燥器，设备运行时这两只干燥器交替使用，所以设备能够对发电机内的氢气进行连续不断地干燥，当其中一台干燥器工作时，另一台干燥器再生，反之亦然。设备使用可编程控制器（PLC）控制系统进行控制。在预定的时间间隔内控制两位四通阀转动切换，使原料氢气从一台接近饱和的干燥器转移到另一台已再生过的干燥器中，同时对接近饱和的干燥器进行再生。另外再生过程中的再生温度、时间均由可编程控制器（PLC）进行控制。因此这台设备可以实现自动运行而无需用人来操作。设置在氢气干燥器进出口处的两只氢气露点传感器可以对发电机进出口处的氢气湿度进行实时连续的在线监测，并可发送4～20mA的标准信号，将氢气的露点温度指标传到...
