E,H压力变送器选型手册VIP免费

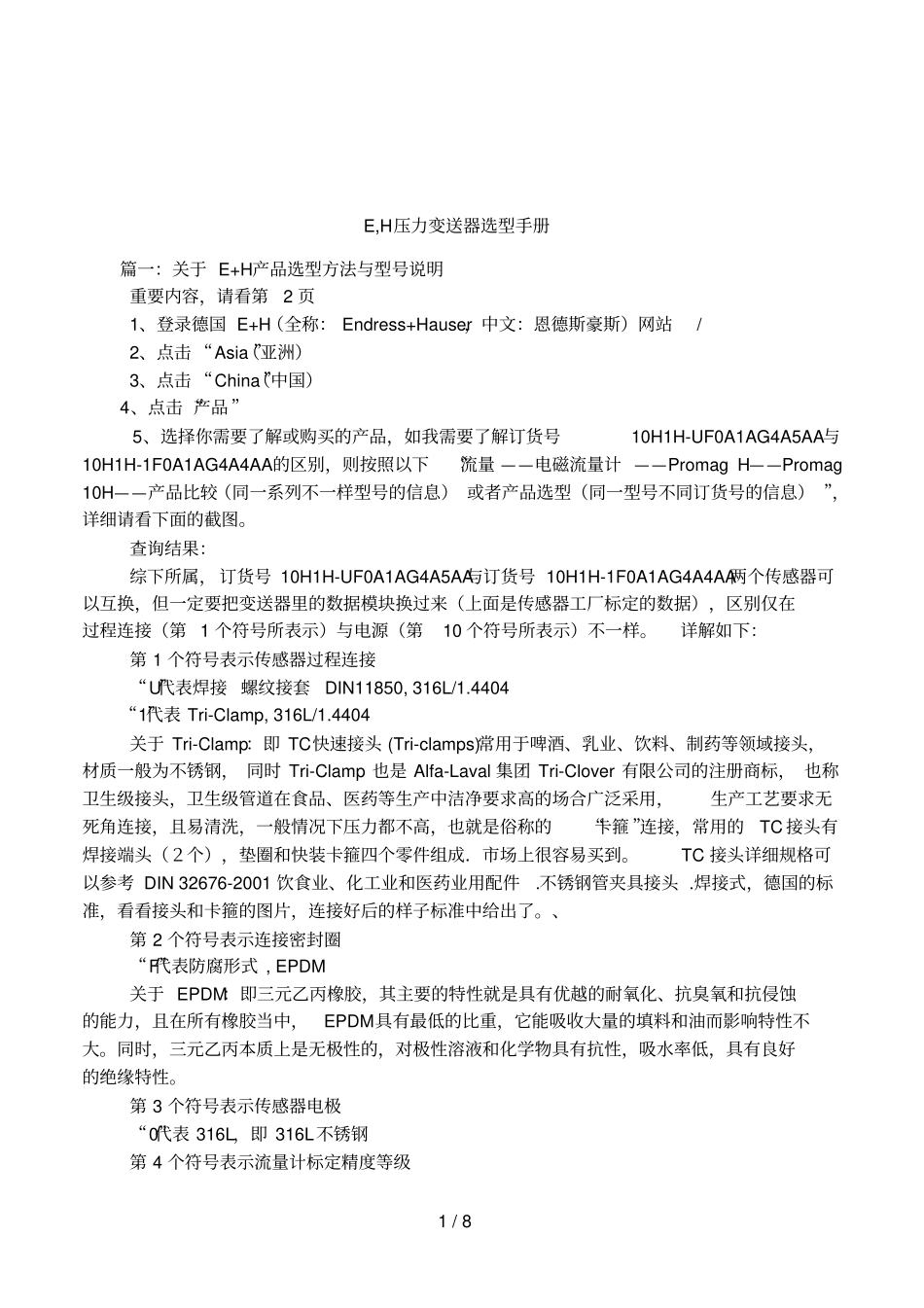

E,H压力变送器选型手册_第1页
1/8

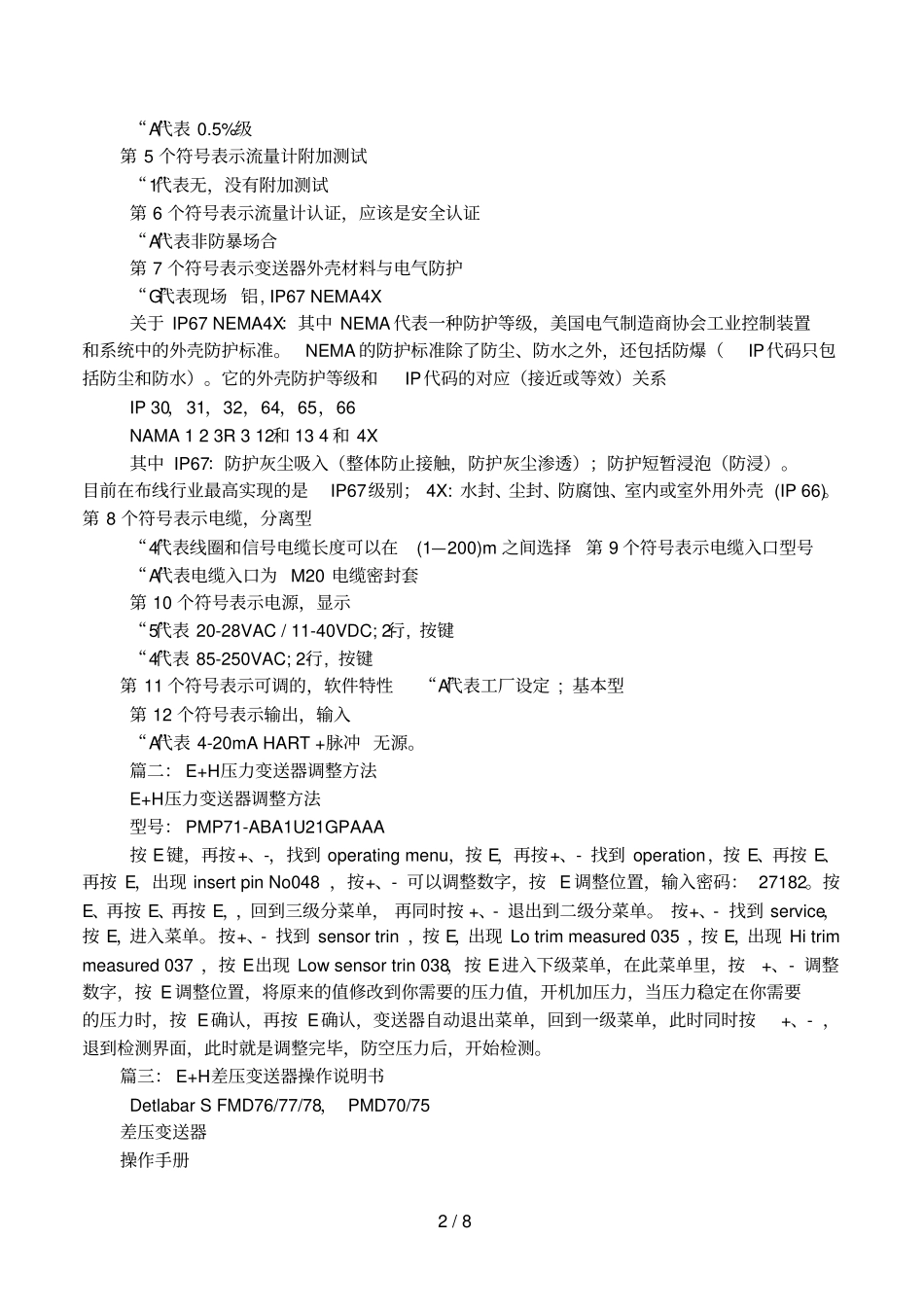

E,H压力变送器选型手册_第2页
2/8

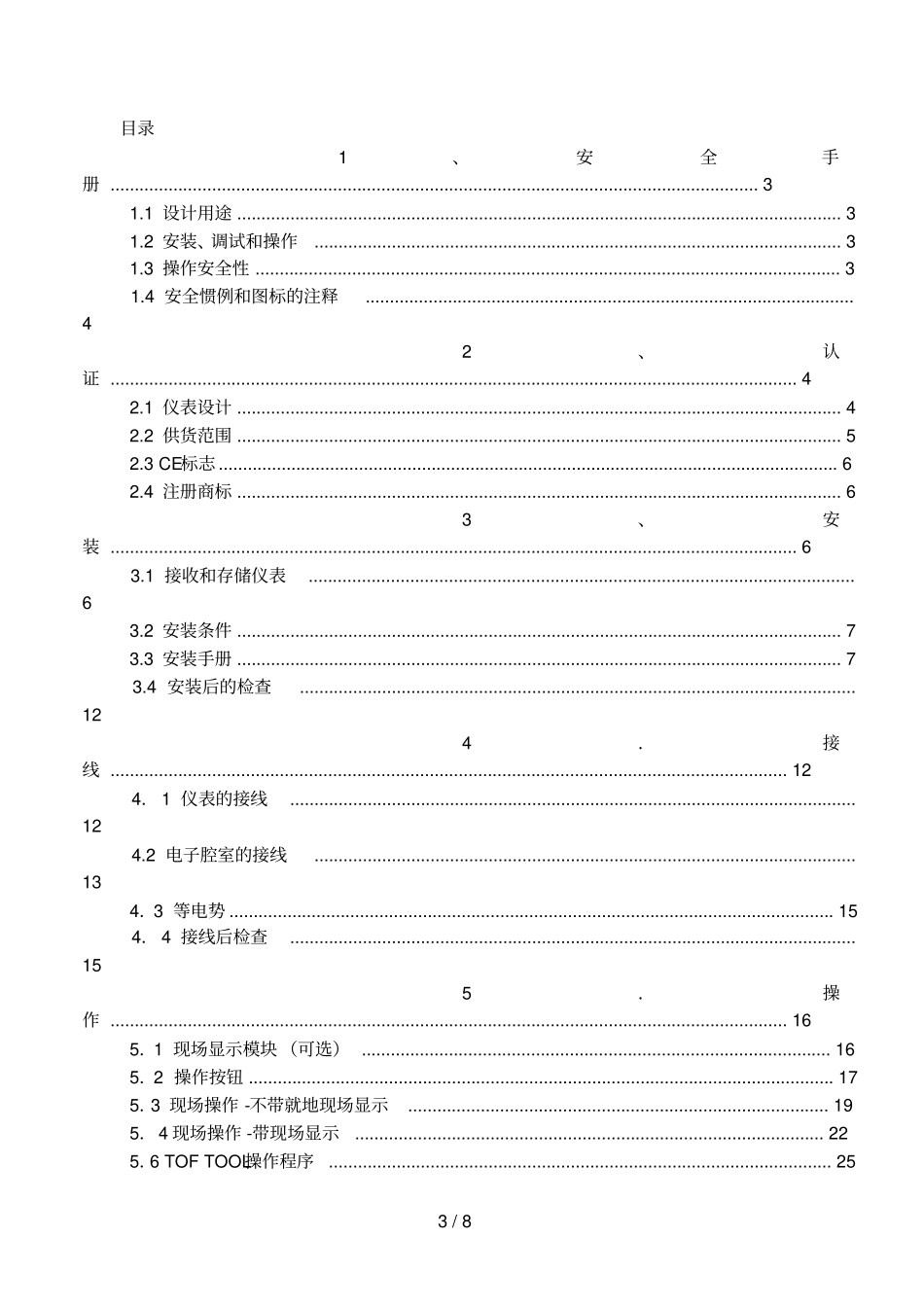

E,H压力变送器选型手册_第3页
3/8
1/8E,H压力变送器选型手册篇一:关于E+H产品选型方法与型号说明重要内容,请看第2页1、登录德国E+H(全称:Endress+Hauser,中文:恩德斯豪斯)网站/2、点击“Asia”(亚洲)3、点击“China”(中国)4、点击“产品”5、选择你需要了解或购买的产品,如我需要了解订货号10H1H-UF0A1AG4A5AA与10H1H-1F0A1AG4A4AA的区别,则按照以下“流量——电磁流量计——PromagH——Promag10H——产品比较(同一系列不一样型号的信息)或者产品选型(同一型号不同订货号的信息)”,详细请看下面的截图。查询结果:综下所属,订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换,但一定要把变送器里的数据模块换过来(上面是传感器工厂标定的数据),区别仅在过程连接(第1个符号所表示)与电源(第10个符号所表示)不一样。详解如下:第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850,316L/1.4404“1”代表Tri-Clamp,316L/1.4404关于Tri-Clamp:即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头,材质一般为不锈钢,同时Tri-Clamp也是Alfa-Laval集团Tri-Clover有限公司的注册商标,也称卫生级接头,卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用,生产工艺要求无死角连接,且易清洗,一般情况下压力都不高,也就是俗称的“卡箍”连接,常用的TC接头有焊接端头(2个),垫圈和快装卡箍四个零件组成.市场上很容易买到。TC接头详细规格可以参考DIN32676-2001饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式,德国的标准,看看接头和卡箍的图片,连接好后的样子标准中给出了。、第2个符号表示连接密封圈“F”代表防腐形式,EPDM关于EPDM:即三元乙丙橡胶,其主要的特性就是具有优越的耐氧化、抗臭氧和抗侵蚀的能力,且在所有橡胶当中,EPDM具有最低的比重,它能吸收大量的填料和油而影响特性不大。同时,三元乙丙本质上是无极性的,对极性溶液和化学物具有抗性,吸水率低,具有良好的绝缘特性。第3个符号表示传感器电极“0”代表316L,即316L不锈钢第4个符号表示流量计标定精度等级2/8“A”代表0.5%级第5个符号表示流量计附加测试“1”代表无,没有附加测试第6个符号表示流量计认证,应该是安全认证“A”代表非防暴场合第7个符号表示变送器外壳材料与电气防护“G”代表现场铝,IP67NEMA4X关于IP67NEMA4X:其中NEMA代表一种防护等级,美国电气制造商协会工业控制装置和系统中的外壳防护标准。NEMA的防护标准除了防尘、防水之外,还包括防爆(IP代码只包括防尘和防水)。它的外壳防护等级和IP代码的对应(接近或等效)关系IP30,31,32,64,65,66NAMA123R312和134和4X其中IP67:防护灰尘吸入(整体防止接触,防护灰尘渗透);防护短暂浸泡(防浸)。目前在布线行业最高实现的是IP67级别;4X:水封、尘封、防腐蚀、室内或室外用外壳(IP66)。第8个符号表示电缆,分离型“4”代表线圈和信号电缆长度可以在(1—200)m之间选择第9个符号表示电缆入口型号“A”代表电缆入口为M20电缆密封套第10个符号表示电源,显示“5”代表20-28VAC/11-40VDC;2-行,按键“4”代表85-250VAC;2-行,按键第11个符号表示可调的,软件特性“A”代表工厂设定;基本型第12个符号表示输出,输入“A”代表4-20mAHART+脉冲无源。篇二:E+H压力变送器调整方法E+H压力变送器调整方法型号:PMP71-ABA1U21GPAAA按E键,再按+、-,找到operatingmenu,按E,再按+、-找到operation,按E、再按E、再按E,出现insertpinNo048,按+、-可以调整数字,按E调整位置,输入密码:27182。按E、再按E、再按E,,回到三级分菜单,再同时按+、-退出到二级分菜单。按+、-找到service,按E,进入菜单。按+、-找到sensortrin,按E,出现Lotrimmeasured035,按E,出现Hitrimmeasured037,按E出现Lowsensortrin038,按E进入下级菜单,在此菜单里,按+、-调整数字,按E调整位置,将原来的值修改到你需要的压力值,开机加压力,当压力稳定在你需要的压力时,按E确认,再按E确认,变送器自动退出菜单,回到一级菜单,此时同时按+、-,退到检测界面,此时就是调整完毕,防空压力后,开始检测。篇三...
