铝合金牌号命名规则VIP免费

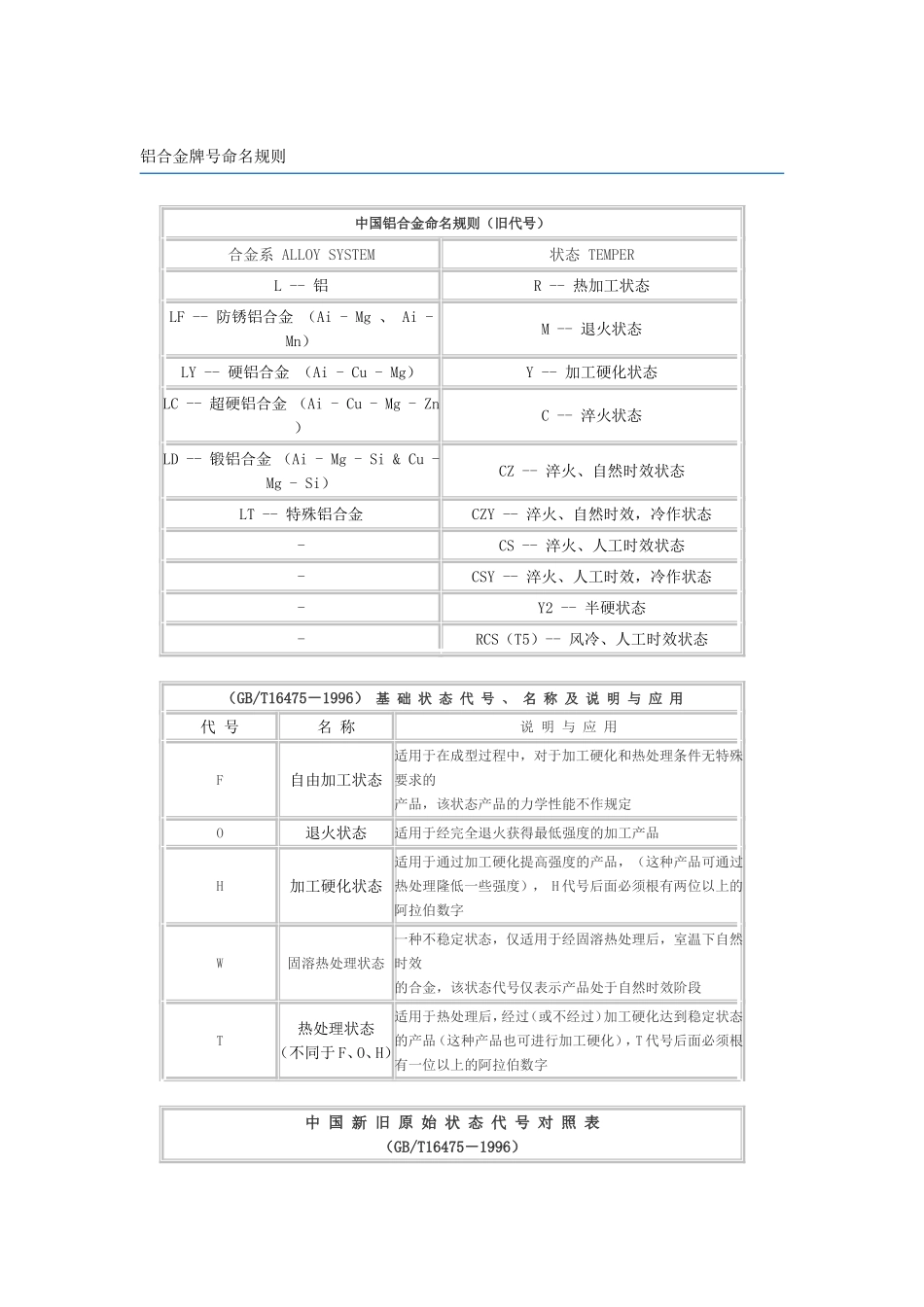

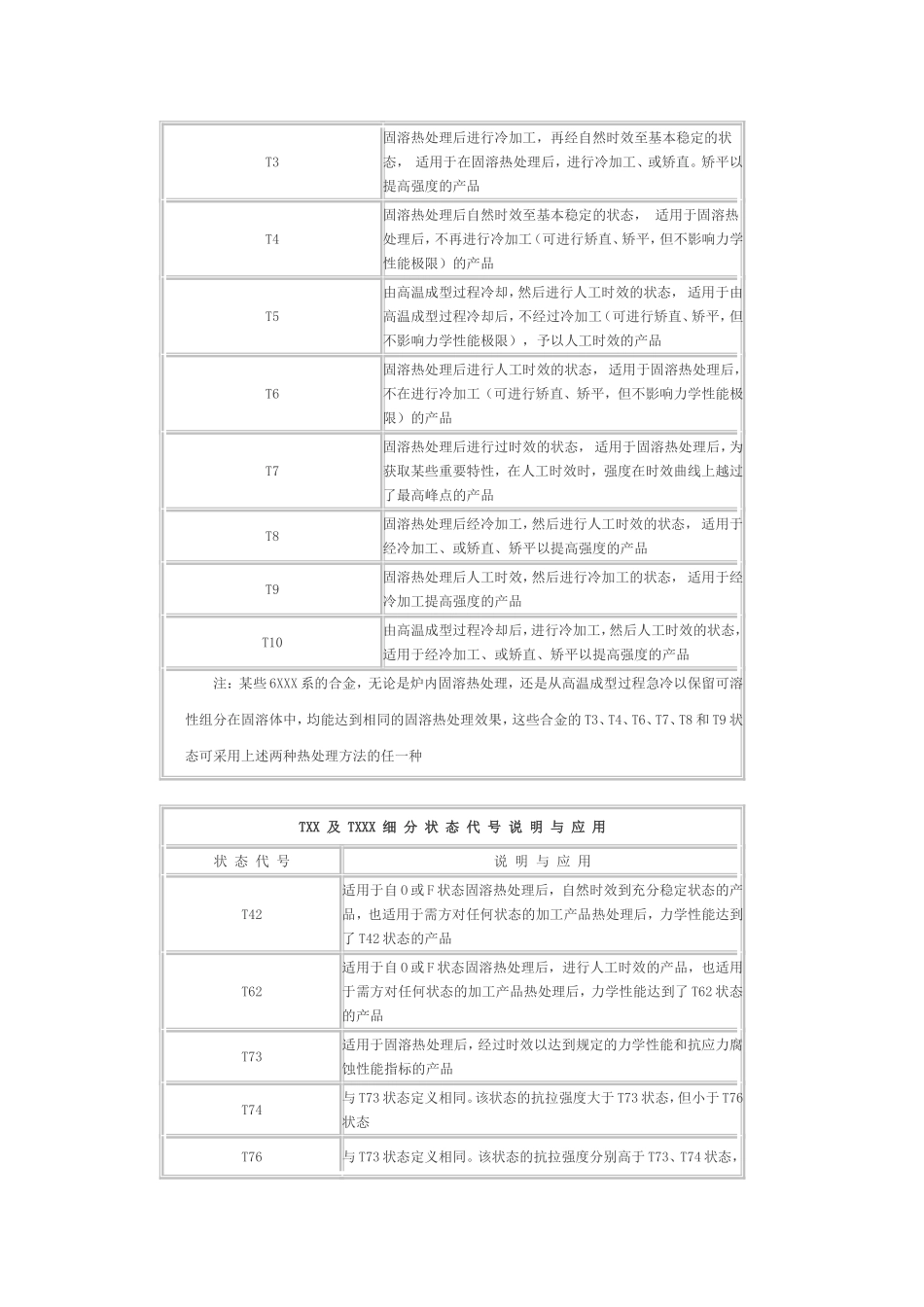

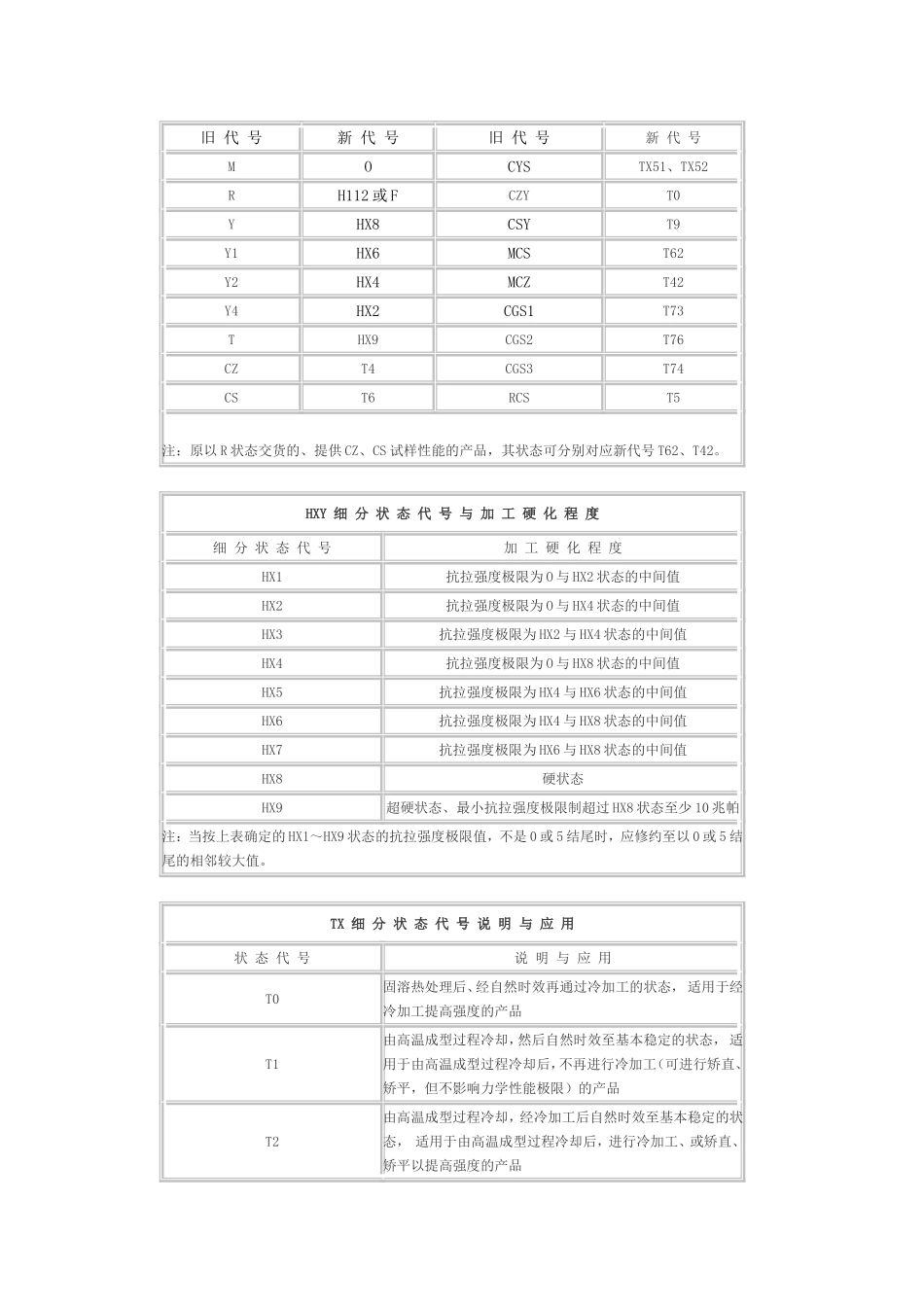

铝合金牌号命名规则中国铝合金命名规则（旧代号）合金系ALLOYSYSTEM状态TEMPERL--铝R--热加工状态LF--防锈铝合金（Ai-Mg、Ai-Mn）M--退火状态LY--硬铝合金（Ai-Cu-Mg）Y--加工硬化状态LC--超硬铝合金（Ai-Cu-Mg-Zn）C--淬火状态LD--锻铝合金（Ai-Mg-Si&Cu-Mg-Si）CZ--淬火、自然时效状态LT--特殊铝合金CZY--淬火、自然时效，冷作状态-CS--淬火、人工时效状态-CSY--淬火、人工时效，冷作状态-Y2--半硬状态-RCS（T5）--风冷、人工时效状态（GB/T16475－1996）基础状态代号、名称及说明与应用代号名称说明与应用F自由加工状态适用于在成型过程中，对于加工硬化和热处理条件无特殊要求的产品，该状态产品的力学性能不作规定O退火状态适用于经完全退火获得最低强度的加工产品H加工硬化状态适用于通过加工硬化提高强度的产品，（这种产品可通过热处理隆低一些强度），H代号后面必须根有两位以上的阿拉伯数字W固溶热处理状态一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段T热处理状态（不同于F、O、H）适用于热处理后，经过（或不经过）加工硬化达到稳定状态的产品（这种产品也可进行加工硬化），T代号后面必须根有一位以上的阿拉伯数字中国新旧原始状态代号对照表（GB/T16475－1996）旧代号新代号旧代号新代号MOCYSTX51、TX52RH112或FCZYT0YHX8CSYT9Y1HX6MCST62Y2HX4MCZT42Y4HX2CGS1T73THX9CGS2T76CZT4CGS3T74CST6RCST5注：原以R状态交货的、提供CZ、CS试样性能的产品，其状态可分别对应新代号T62、T42。HXY细分状态代号与加工硬化程度细分状态代号加工硬化程度HX1抗拉强度极限为O与HX2状态的中间值HX2抗拉强度极限为O与HX4状态的中间值HX3抗拉强度极限为HX2与HX4状态的中间值HX4抗拉强度极限为O与HX8状态的中间值HX5抗拉强度极限为HX4与HX6状态的中间值HX6抗拉强度极限为HX4与HX8状态的中间值HX7抗拉强度极限为HX6与HX8状态的中间值HX8硬状态HX9超硬状态、最小抗拉强度极限制超过HX8状态至少10兆帕注：当按上表确定的HX1～HX9状态的抗拉强度极限值，不是0或5结尾时，应修约至以0或5结尾的相邻较大值。TX细分状态代号说明与应用状态代号说明与应用T0固溶热处理后、经自然时效再通过冷加工的状态，适用于经冷加工提高强度的产品T1由高温成型过程冷却，然后自然时效至基本稳定的状态，适用于由高温成型过程冷却后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品T2由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态，适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产品T3固溶热处理后进行冷加工，再经自然时效至基本稳定的状态，适用于在固溶热处理后，进行冷加工、或矫直。矫平以提高强度的产品T4固溶热处理后自然时效至基本稳定的状态，适用于固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品T5由高温成型过程冷却，然后进行人工时效的状态，适用于由高温成型过程冷却后，不经过冷加工（可进行矫直、矫平，但不影响力学性能极限），予以人工时效的产品T6固溶热处理后进行人工时效的状态，适用于固溶热处理后，不在进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品T7固溶热处理后进行过时效的状态，适用于固溶热处理后，为获取某些重要特性，在人工时效时，强度在时效曲线上越过了最高峰点的产品T8固溶热处理后经冷加工，然后进行人工时效的状态，适用于经冷加工、或矫直、矫平以提高强度的产品T9固溶热处理后人工时效，然后进行冷加工的状态，适用于经冷加工提高强度的产品T10由高温成型过程冷却后，进行冷加工，然后人工时效的状态，适用于经冷加工、或矫直、矫平以提高强度的产品注：某些6XXX系的合金，无论是炉内固溶热处理，还是从高温成型过程急冷以保留可溶性组分在固溶体中，均能达到相同的固溶热处理效果，这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种热处理方法的任一种TXX及TXXX细分状态代号说明与应用状态代号说明与应用T42适用于自O或F状态固溶热处理后，自然时效到充分稳定状态的产品，也适用于需方对任何状态的加...
