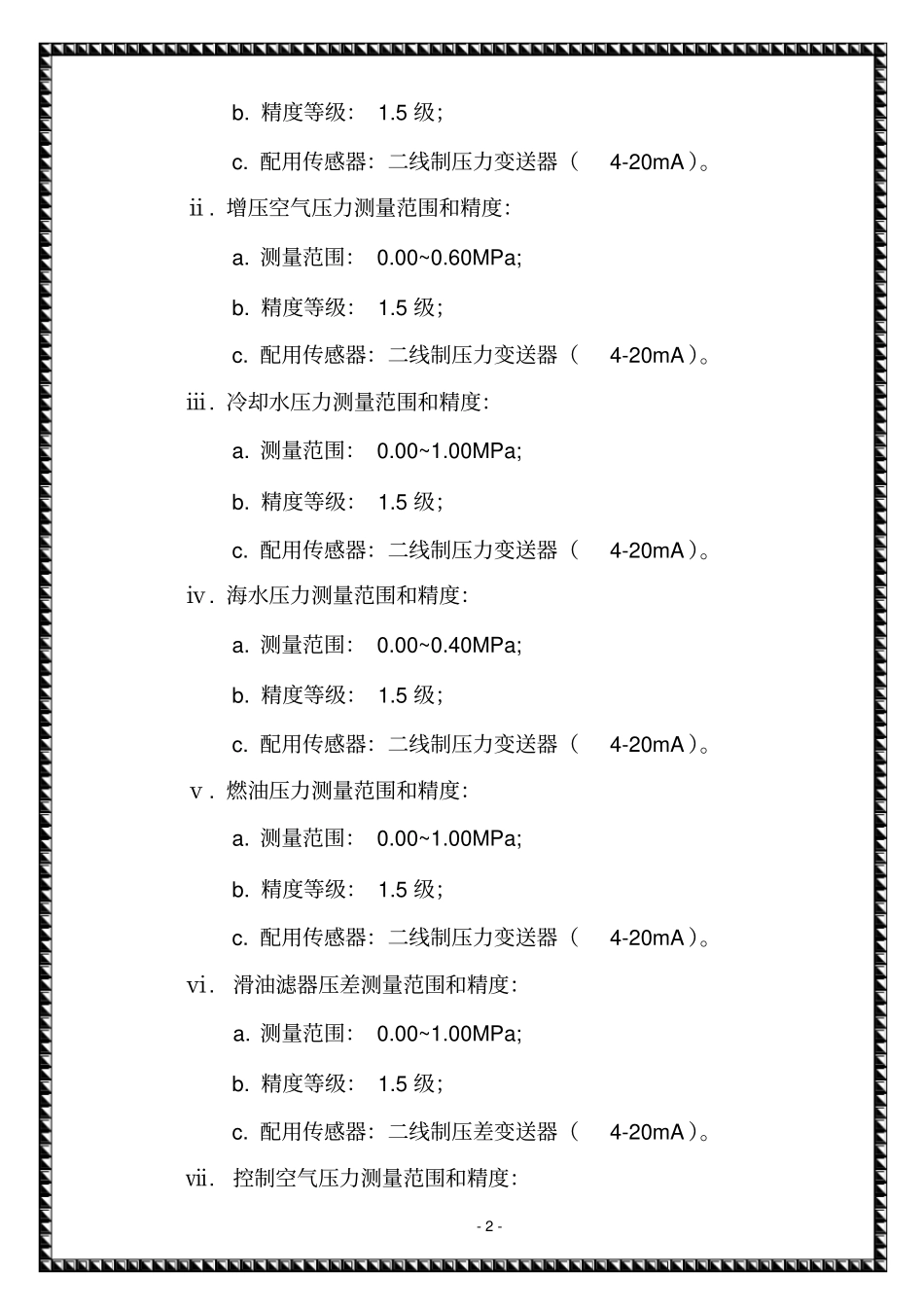

-0-ED211E9B柴油机监控仪使用说明书江苏恩达通用设备有限公司一、概述ED211E9B柴油机监控仪（以下简称监控仪）是由微型计算机控制的全自动柴油机测控系统，系统分为测量报警系统及安全系统二个完全独立的部分。测量报警系统：检测并显示柴油机转速、机油压力、燃油压力、冷却水压力、冷却水温度、机油温度，并根据用户设定，对以上所测参数实行适时监测，参数越限时，发出声光报警及远传报警等信号。安全系统：适时监测柴油机转速及机油压力，当参数超过-1-停机值，则发出停机信号。同时可配上远传显示器及数字转速表，实现柴油机运转参数的远方监测。二、产品特点1、微电脑数字控制，工作可靠；2、柴油机参数数字显示，集测量监控于一体；3、功能配置模块化，产品结构一体化；4、耐振动，潮湿，盐雾和高低温；5、抗干扰能力强，安装、使用方便，性能价格比高；6、柴油机运转参数及状态的远方监测；7、滑油压力零点自动调零；8、柴油机运转时间累计。三、主要技术指标1．使用环境：a.工作环境：-10℃~+55℃,相对湿度≤98%RHb.振动：2~25Hz，幅度1.6mm;25~100Hz,加速度40m/s2;2.转速测量范围和精度a.显示范围：1~3000r/min;b.测量误差：≤1r/min（测速齿数为60齿）;c.最高信号频率：20KHz;d.配用传感器：磁阻脉冲式转速传感器。3.压力测量范围和精度ⅰ.滑油压力测量范围和精度：a.测量范围：0.00~1.00MPa;-2-b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅱ.增压空气压力测量范围和精度：a.测量范围：0.00~0.60MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅲ.冷却水压力测量范围和精度：a.测量范围：0.00~1.00MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅳ.海水压力测量范围和精度：a.测量范围：0.00~0.40MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅴ.燃油压力测量范围和精度：a.测量范围：0.00~1.00MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅵ.滑油滤器压差测量范围和精度：a.测量范围：0.00~1.00MPa;b.精度等级：1.5级；c.配用传感器：二线制压差变送器（4-20mA）。ⅶ.控制空气压力测量范围和精度：-3-a.测量范围：0.00~1.00MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。ⅷ.起动空气压力测量范围和精度：a.测量范围：0.00~3.00MPa;b.精度等级：1.5级；c.配用传感器：二线制压力变送器（4-20mA）。4.温度测量范围和精度a.测量范围：0.00~100℃;b.精度等级：1.5级；c.配用传感器：铂电阻（Pt100）传感器。5.位移测量范围和精度a.测量范围：0~100mm;b.精度等级：1.5级；c.配用传感器：直线位移传感器。6.排温测量范围和精度a.测量范围：0.00~750℃;b.精度等级：1.5级；c.配用传感器：铂电阻（Pt100）传感器。7.显示方式LED显示器。8．测控通道数：转速：2路；-4-压力：8路；水温：3路；油温：2路排温：9路；位移：1路。9．供电电源：DC24V-25%+30%四、功能1．指示灯的功能润滑油压力低报警：柴油机滑油压力低报警指示；淡水温度高报警：柴油机冷却水温度高报警指示；滑油温度高报警：柴油机润滑油温度高报警指示；转速停机线路故障：转速停机线路断路时，该指示灯亮；滑油压力低停机线路故障：滑油压力低停机线路断路时，该指示灯亮；淡水温度高停机线路故障：淡水温度高停机线路断路时，该指示灯亮；停机电磁阀线路故障：停机电磁阀线路断路时，该指示灯亮；淡水压力低报警：当有淡水压力低报警信号输入时此灯亮，同时监控仪报警；燃油泄漏报警：当有燃油泄漏报警信号输入时此灯亮，同时监控仪报警；滑油滤器压差高报警：当有滑油滤器压差高报警信号输入时此灯亮，同时监控仪报警；电源失电报警：当市电发生失电时，此灯亮，同时监控仪报警；紧急停机线路故障：当紧急停机线路断路时，该指示灯亮；-5-油雾浓度高报警：当油雾浓度高于设定值时，此灯亮，同时监控仪报警；油雾浓度高停机线路故障：当油雾浓度高停机线路断路时，该指示灯亮；燃油压力低报警：当有燃油压力低报警信号输入时此灯亮，同时监控仪报警；海水压力低报警：当海...
