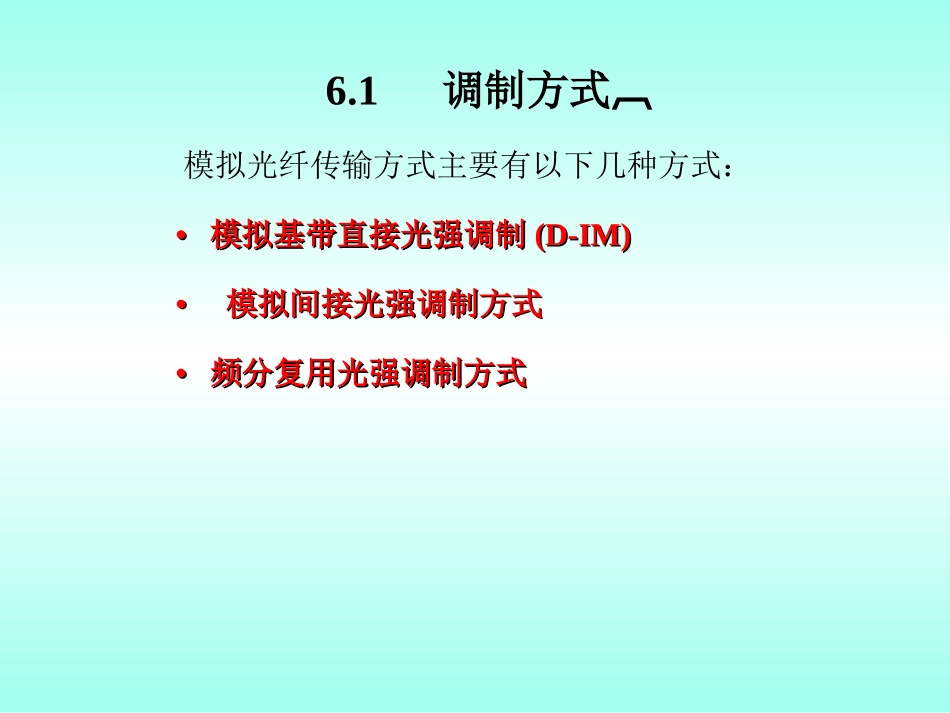

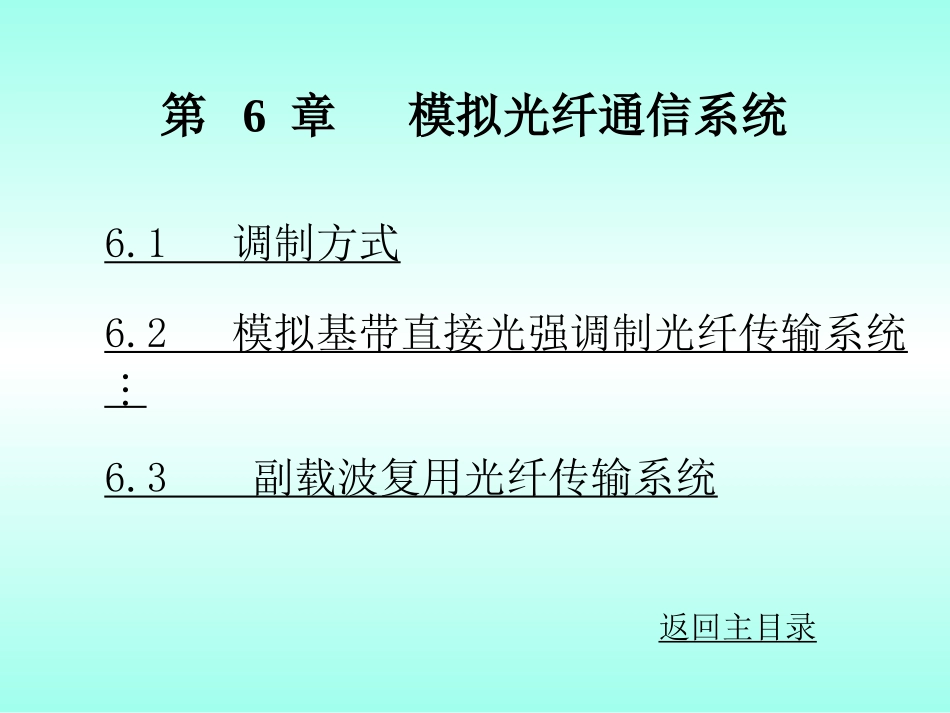

6.1调制方式6.2模拟基带直接光强调制光纤传输系统6.3副载波复用光纤传输系统第6章模拟光纤通信系统返回主目录6.1调制方式模拟光纤传输方式主要有以下几种方式：••模拟基带直接光强调制模拟基带直接光强调制(D-IM)(D-IM)••模拟间接光强调制方式模拟间接光强调制方式••频分复用光强调制方式频分复用光强调制方式6.1.1模拟基带直接光强调制模拟基带直接光强调制模拟基带直接光强调制(D-IM)(D-IM)是用承载信息的模拟基带信号，直接对发射机光源(LED或LD)进行光强调制光强调制，使光源输出光功率随时间变化的波形和输入模拟基带信号的波形成比例。20世纪70年代末期，光纤开始用于模拟电视传输时，采用一根多模光纤传输一路电视信号的方式，就是这种基带传输方式。所谓基带基带，就是对载波调制之前的视频信号频带。对于广播电视节目而言，视频信号带宽(最高频率)是6MHz，加上调频的伴音信号，这种模拟基带光纤传输系统每路电视信号的带宽为8MHz。用这种模拟基带信号对发射机光源(线性良好的LED)进行直接光强调制，若光载波的波长为0.85μm，传输距离不到4km,若波长为1.3μm，传输距离也只有10km左右。D-IM光纤传输系统的特点是：•设备简单•价格低廉因而在短距离传输中得到广泛应用。6.1.2模拟间接光强调制模拟间接光强调制方式模拟间接光强调制方式是先用承载信息的模拟基带信号进行电的预调制，然后用这个预调制的电信号对光源进行光强调制(IM)。这种系统又称为预调制直接光强调制光纤传输系统。预调制主要有以下三种:1.频率调制(FM)频率调制方式是先用承载信息的模拟基带信号对正弦载波进行调频，产生等幅的频率受调的正弦信号，其频率随输入的模拟基带信号的瞬时值而变化。然后用这个正弦调频信号对光源进行光强调制，形成FM-IM光纤传输系统。2.脉冲频率调制(PFM)脉冲频率调制方式是先用承载信息的模拟基带信号对脉冲载波进行调频，产生等幅、等宽的频率受调的脉冲信号，其脉冲频率随输入的模拟基带信号的瞬时值而变化。然后用这个脉冲调频信号对光源进行光强调制，形成PFM-IM光纤传输系统。3.方波频率调制(SWFM)方波频率调制方式是先用承载信息的模拟基带信号对方波进行调频，产生等幅、不等宽的方波脉冲调频信号，其方波脉冲频率随输入的模拟基带信号的幅度而变化。然后用这个方波脉冲调频信号对光源进行光强调制，形成SWFM-IM光纤传输系统。采用模拟间接光强调制的目的采用模拟间接光强调制的目的::提高传输质量和增加传输距离由于模拟基带直接光强调制(D-IM)光纤传输系统的性能受到光源非线性的限制，一般只能使用线性良好的LED作光源。LED入纤功率很小，所以传输距离很短。在采用模拟间接光强调制时，由于驱动光源的是脉冲信号，它基本上不受光源非线性的影响，所以可以采用线性较差、入纤功率较大的LD器件作光源。因而因而PFM-IMPFM-IM系统的传输距离比系统的传输距离比D-IMD-IM系统的更长系统的更长对于多模光纤，若波长为0.85μm，传输距离可达10km；若波长为1.3μm，传输距离可达30km。对于单模光纤，若波长为1.3μm，传输距离可达50km。SWFM-IM光纤传输系统不仅具有PFM-IM系统的传输距离长的优点，还具有PFM-IM系统所没有的独特优点:•在光纤上传输的等幅、不等宽的方波调频(SWFM)脉冲不含基带成分•因而这种模拟光纤传输系统的信号质量与传输距离无信号质量与传输距离无关关•SWFM-IM系统的信噪比信噪比也比D-IM系统的信噪比信噪比高高得多上述光纤的传输方式都存在一个共同的问题：一根光纤只能传输一路信号。这种情况，既满足不了现代社会对大信息量的要求，也没有充分发挥光纤带宽的独特优势。因此，开发多路模拟传输系统，就成为技术发展的必然。实现一根光纤传输多路信号有多种方法目前现实的方法是先对电信号复用，再对光源进行光强调制。对电信号的复用可以是频分复用(FDM)，也可以是时分复用(TDM)。FDMFDM系统的优点：系统的优点：•电路结构简单、制造成本较低以及模拟和数字兼容等•FDM系统的传输容量只受光器件调制带宽的限制，与所用电子器件的关系不大这些明显的优点，使FDM多路传输方式受到广泛的重视。6.1.3频分复用光强调...
