挤塑聚苯板外墙保温施工工艺VIP免费

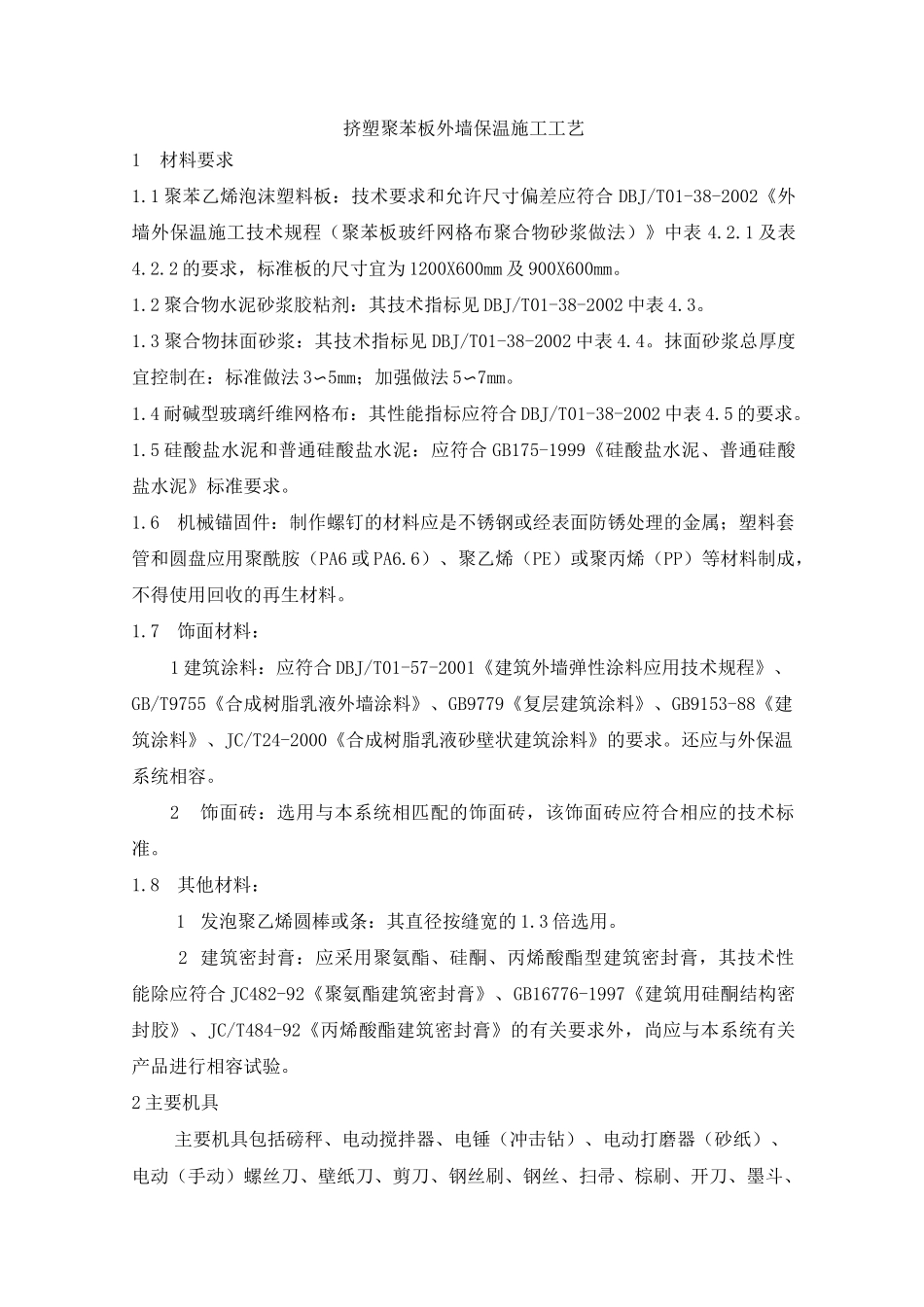

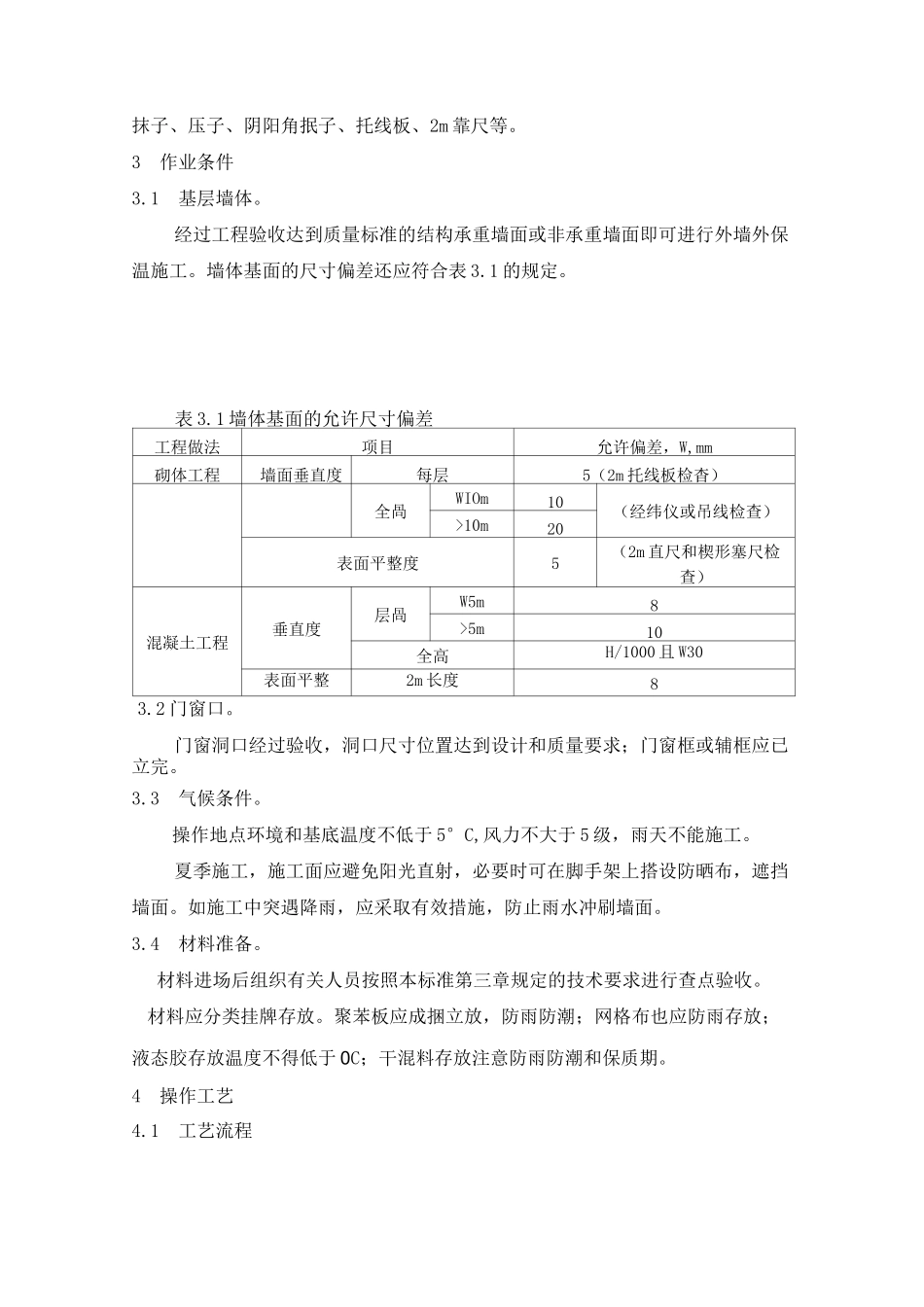

挤塑聚苯板外墙保温施工工艺1材料要求1.1聚苯乙烯泡沫塑料板：技术要求和允许尺寸偏差应符合DBJ/T01-38-2002《外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）》中表4.2.1及表4.2.2的要求，标准板的尺寸宜为1200X600mm及900X600mm。1.2聚合物水泥砂浆胶粘剂：其技术指标见DBJ/T01-38-2002中表4.3。1.3聚合物抹面砂浆：其技术指标见DBJ/T01-38-2002中表4.4。抹面砂浆总厚度宜控制在：标准做法3〜5mm；加强做法5〜7mm。1.4耐碱型玻璃纤维网格布：其性能指标应符合DBJ/T01-38-2002中表4.5的要求。1.5硅酸盐水泥和普通硅酸盐水泥：应符合GB175-1999《硅酸盐水泥、普通硅酸盐水泥》标准要求。1.6机械锚固件：制作螺钉的材料应是不锈钢或经表面防锈处理的金属；塑料套管和圆盘应用聚酰胺（PA6或PA6.6）、聚乙烯（PE）或聚丙烯（PP）等材料制成，不得使用回收的再生材料。1.7饰面材料：1建筑涂料：应符合DBJ/T01-57-2001《建筑外墙弹性涂料应用技术规程》、GB/T9755《合成树脂乳液外墙涂料》、GB9779《复层建筑涂料》、GB9153-88《建筑涂料》、JC/T24-2000《合成树脂乳液砂壁状建筑涂料》的要求。还应与外保温系统相容。2饰面砖：选用与本系统相匹配的饰面砖，该饰面砖应符合相应的技术标准。1.8其他材料：1发泡聚乙烯圆棒或条：其直径按缝宽的1.3倍选用。2建筑密封膏：应采用聚氨酯、硅酮、丙烯酸酯型建筑密封膏，其技术性能除应符合JC482-92《聚氨酯建筑密封膏》、GB16776-1997《建筑用硅酮结构密封胶》、JC/T484-92《丙烯酸酯建筑密封膏》的有关要求外，尚应与本系统有关产品进行相容试验。2主要机具主要机具包括磅秤、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。3作业条件3.1基层墙体。经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工。墙体基面的尺寸偏差还应符合表3.1的规定。表3.1墙体基面的允许尺寸偏差工程做法项目允许偏差，W,mm砌体工程墙面垂直度每层5（2m托线板检杳）全咼WIOm10（经纬仪或吊线检查）>10m20表面平整度5（2m直尺和楔形塞尺检查）混凝土工程垂直度层咼W5m8>5m10全高H/1000且W30表面平整2m长度83.2门窗口。门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已立完。3.3气候条件。操作地点环境和基底温度不低于5°C,风力不大于5级，雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。3.4材料准备。材料进场后组织有关人员按照本标准第三章规定的技术要求进行查点验收。材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮；网格布也应防雨存放；液态胶存放温度不得低于0C；干混料存放注意防雨防潮和保质期。4操作工艺4.1工艺流程外墙传热系数的计算以及聚苯板厚度的选用应符合《民用建筑节能设计标准（采暖居住建筑部分）》附录C和《民用建筑热工设计规范》的有关规定。4.3对轻质材料墙体，以及既有建筑的墙体保温改造，应对胶粘剂与墙体基面的粘结强度或机械锚固件的拔出力进行实测，以便具体设计外保温系统同墙体基面的连接方案。对高层建筑，标高在20m以上的部位，宜增设机械锚固件，以提高连接安全度。锚固件数量：标高在50m以下的不宜少于4个/m2；标高在50m以上的不宜少于6个/m2。4.4基面准备。对新建工程，经过工程验收达到质量标准的结构承重墙面或非承重墙面方可进行外墙外保温施工。对既有建筑墙体进行保温改造时，需对外墙外表面进行检查，通过检测确认其与所用胶粘剂有良好的附着力。即F=B・S/100^0.20N/mm2。其中，F—基层墙体的附着力（N/mm2）；B—实测基层墙体与所用胶粘剂的拉伸粘结强度（N/mm2）；S—粘结面积率（％）。如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理，或增加粘结面积率，或考虑加设机械锚固件。对于未达到以上标准的墙面应按照以下方法进行处理：对新建工程，墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔...
