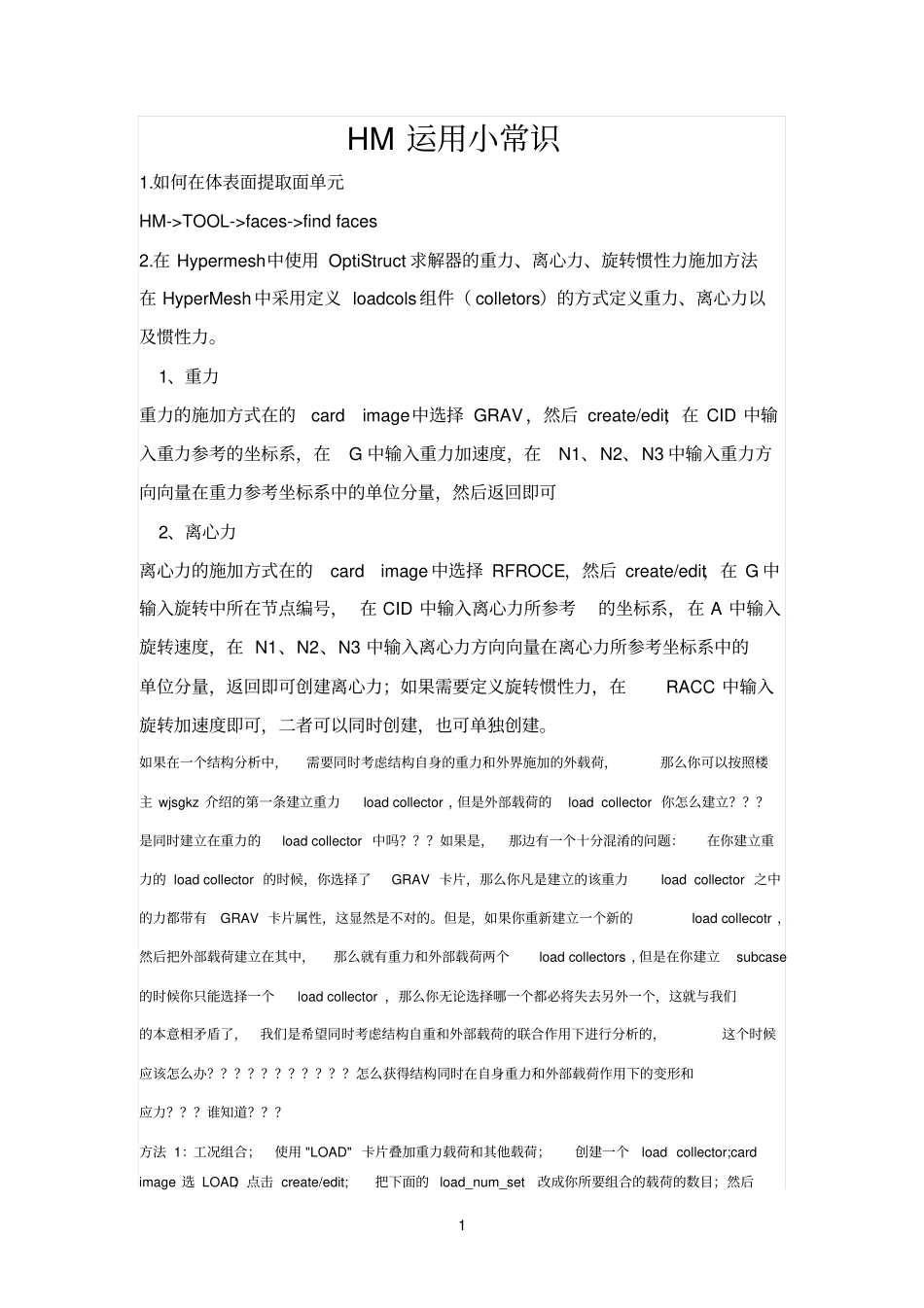

HM运用小常识_第1页
1/8

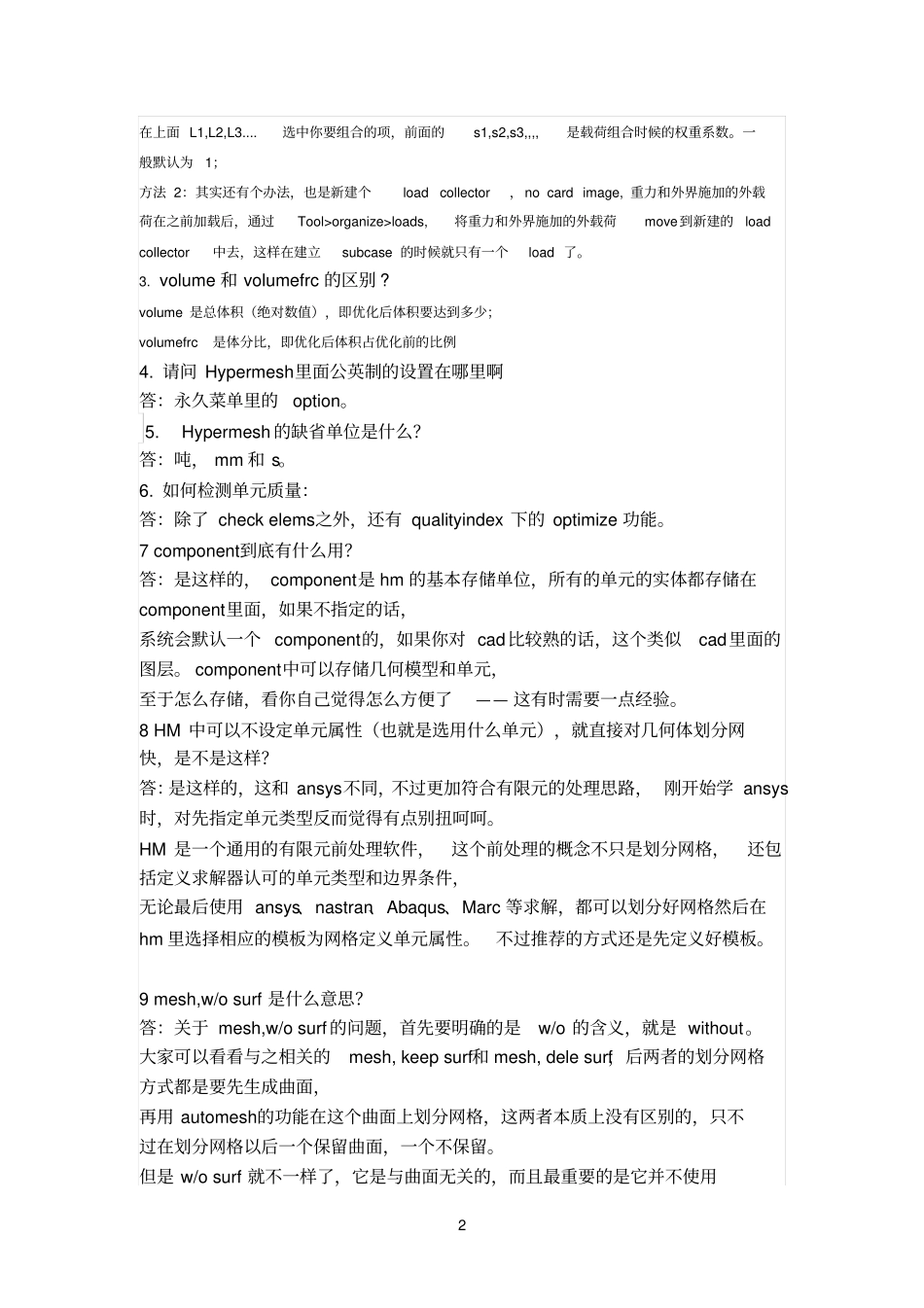

HM运用小常识_第2页
2/8

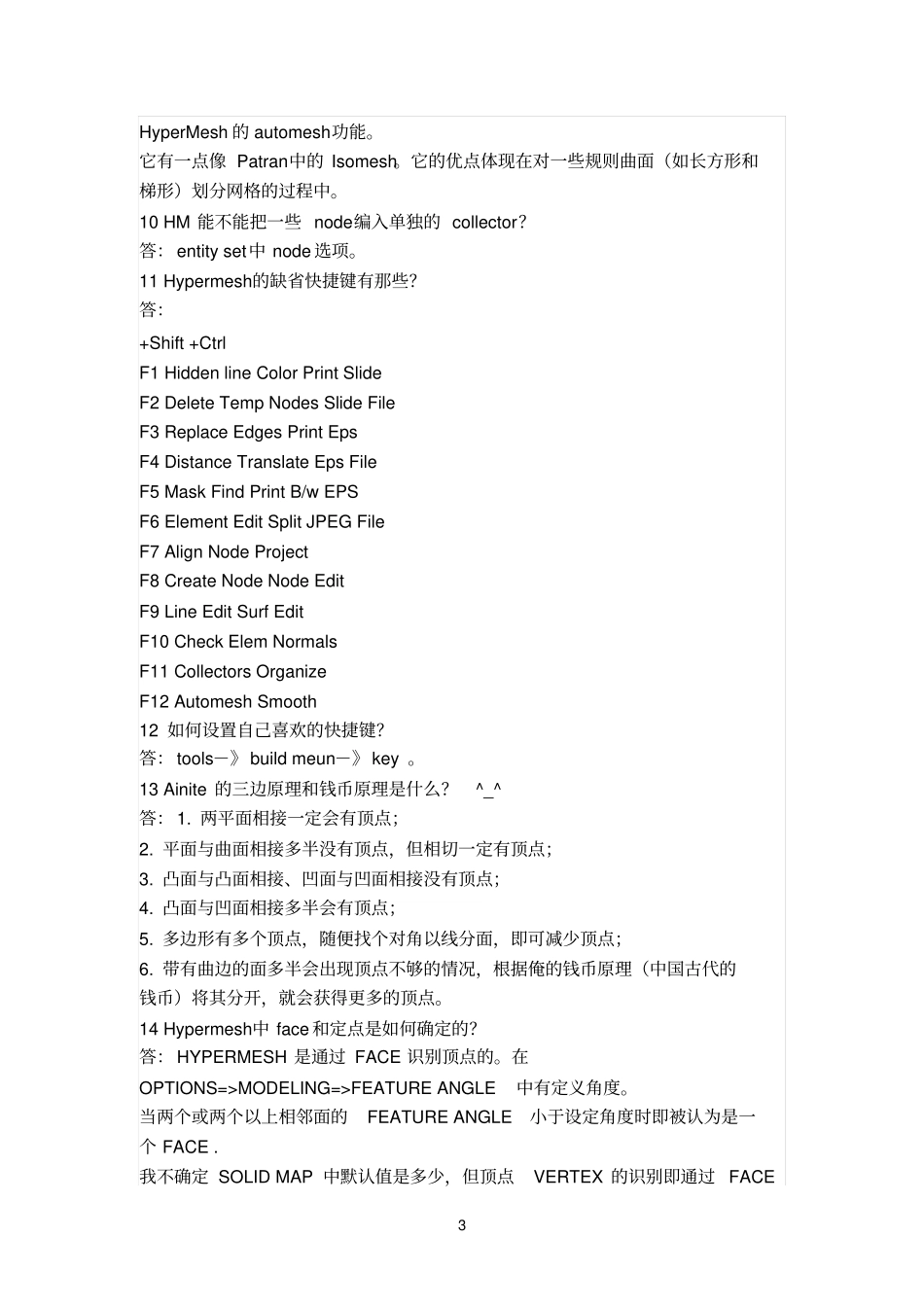

HM运用小常识_第3页
3/8
1HM运用小常识1.如何在体表面提取面单元HM->TOOL->faces->findfaces2.在Hypermesh中使用OptiStruct求解器的重力、离心力、旋转惯性力施加方法在HyperMesh中采用定义loadcols组件(colletors)的方式定义重力、离心力以及惯性力。1、重力重力的施加方式在的cardimage中选择GRAV,然后create/edit,在CID中输入重力参考的坐标系,在G中输入重力加速度,在N1、N2、N3中输入重力方向向量在重力参考坐标系中的单位分量,然后返回即可2、离心力离心力的施加方式在的cardimage中选择RFROCE,然后create/edit,在G中输入旋转中所在节点编号,在CID中输入离心力所参考的坐标系,在A中输入旋转速度,在N1、N2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量,返回即可创建离心力;如果需要定义旋转惯性力,在RACC中输入旋转加速度即可,二者可以同时创建,也可单独创建。如果在一个结构分析中,需要同时考虑结构自身的重力和外界施加的外载荷,那么你可以按照楼主wjsgkz介绍的第一条建立重力loadcollector,但是外部载荷的loadcollector你怎么建立???是同时建立在重力的loadcollector中吗???如果是,那边有一个十分混淆的问题:在你建立重力的loadcollector的时候,你选择了GRAV卡片,那么你凡是建立的该重力loadcollector之中的力都带有GRAV卡片属性,这显然是不对的。但是,如果你重新建立一个新的loadcollecotr,然后把外部载荷建立在其中,那么就有重力和外部载荷两个loadcollectors,但是在你建立subcase的时候你只能选择一个loadcollector,那么你无论选择哪一个都必将失去另外一个,这就与我们的本意相矛盾了,我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的,这个时候应该怎么办???????????怎么获得结构同时在自身重力和外部载荷作用下的变形和应力???谁知道???方法1:工况组合;使用"LOAD"卡片叠加重力载荷和其他载荷;创建一个loadcollector;cardimage选LOAD;点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目;然后2在上面L1,L2,L3....选中你要组合的项,前面的s1,s2,s3,,,,是载荷组合时候的权重系数。一般默认为1;方法2:其实还有个办法,也是新建个loadcollector,nocardimage,重力和外界施加的外载荷在之前加载后,通过Tool>organize>loads,将重力和外界施加的外载荷move到新建的loadcollector中去,这样在建立subcase的时候就只有一个load了。3.volume和volumefrc的区别?volume是总体积(绝对数值),即优化后体积要达到多少;volumefrc是体分比,即优化后体积占优化前的比例4.请问Hypermesh里面公英制的设置在哪里啊答:永久菜单里的option。5.Hypermesh的缺省单位是什么?答:吨,mm和s。6.如何检测单元质量:答:除了checkelems之外,还有qualityindex下的optimize功能。7component到底有什么用?答:是这样的,component是hm的基本存储单位,所有的单元的实体都存储在component里面,如果不指定的话,系统会默认一个component的,如果你对cad比较熟的话,这个类似cad里面的图层。component中可以存储几何模型和单元,至于怎么存储,看你自己觉得怎么方便了——这有时需要一点经验。8HM中可以不设定单元属性(也就是选用什么单元),就直接对几何体划分网快,是不是这样?答:是这样的,这和ansys不同,不过更加符合有限元的处理思路,刚开始学ansys时,对先指定单元类型反而觉得有点别扭呵呵。HM是一个通用的有限元前处理软件,这个前处理的概念不只是划分网格,还包括定义求解器认可的单元类型和边界条件,无论最后使用ansys、nastran、Abaqus、Marc等求解,都可以划分好网格然后在hm里选择相应的模板为网格定义单元属性。不过推荐的方式还是先定义好模板。9mesh,w/osurf是什么意思?答:关于mesh,w/osurf的问题,首先要明确的是w/o的含义,就是without。大家可以看看与之相关的mesh,keepsurf和mesh,delesurf,后两者的划分网格方式都是要先生成曲面,再用automesh的功能在这个曲面上划分网格,这两者本质上没有区别的,只不过在划分网格以后一个保留曲面,一个不保留。但是w/osurf就不一样了,它是与...
