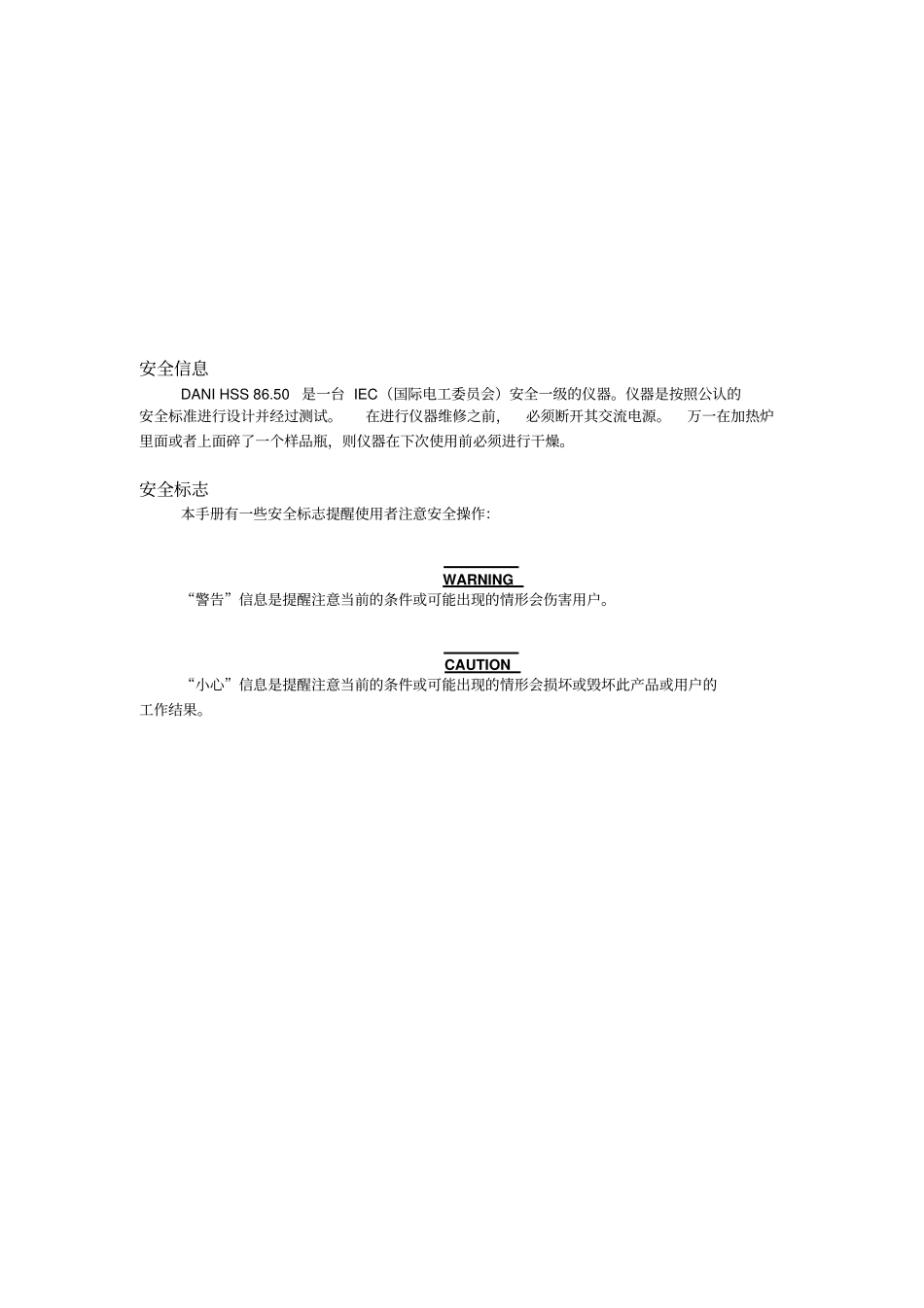

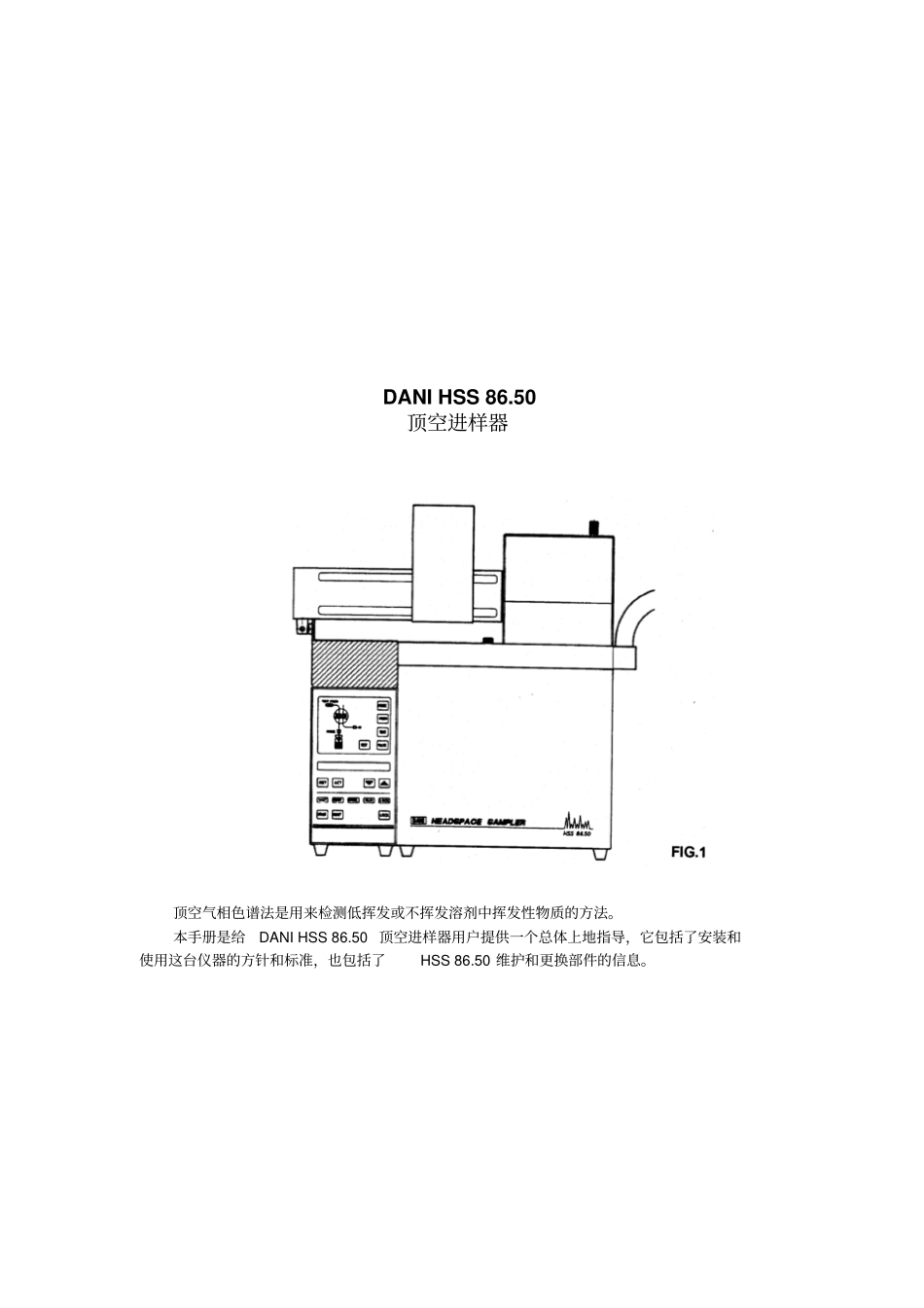

DANIHSS86.50顶空进样器中文操作手册DANIHSS86.50顶空进样器顶空气相色谱法是用来检测低挥发或不挥发溶剂中挥发性物质的方法。本手册是给DANIHSS86.50顶空进样器用户提供一个总体上地指导，它包括了安装和使用这台仪器的方针和标准，也包括了HSS86.50维护和更换部件的信息。安全信息DANIHSS86.50是一台IEC（国际电工委员会）安全一级的仪器。仪器是按照公认的安全标准进行设计并经过测试。在进行仪器维修之前，必须断开其交流电源。万一在加热炉里面或者上面碎了一个样品瓶，则仪器在下次使用前必须进行干燥。安全标志本手册有一些安全标志提醒使用者注意安全操作：WARNING“警告”信息是提醒注意当前的条件或可能出现的情形会伤害用户。CAUTION“小心”信息是提醒注意当前的条件或可能出现的情形会损坏或毁坏此产品或用户的工作结果。1．描述DANIHSS86.50顶空进样器主机（Fig.1）包括：1.1进样系统1.2操作程序1.3气路系统1.1进样系统进样系统包含三个主要部件（Fig.2/3）：1.1.1样品瓶盘1.1.2加热炉1.1.3顶空气体传输部件1.1.1样品瓶盘样品瓶盘有44个位置，位于主机的左边（1-Fig.2）。通过一个直流马达控制一根分布有单独样品瓶位置的软带，可以向前或向后转动，从而能够带动样品瓶。1.1.2加热炉加热炉（2-Fig.2）包括一个六位样品瓶转盘，其最大操作温度为200℃，精度1℃。样品瓶转移系统包含一个装配在横梁（4-Fig.2）上的可移动式抓手（3-Fig.2）。这个转移系统从样品瓶盘中抓取设定的样品瓶，通过加热炉上的一个进/出口孔（5-Fig.2）把它放进加热炉中。在加热炉进/出口孔上部有个小盖子（6-Fig.2），打开它就可使用加热炉，这在4.1.6章节会有说明。在加热时间内，样品瓶可以摇晃。拿到左侧的面板（7-Fig.2）就能看到仪器内部的电路板。1.1.3顶空气体传输部件顶空气体传输部件由装配在一个热绝缘区（8-Fig.2）的“阀和定量环（VAVLEANDLOOP）”构成。取样针、切换阀和定量环组成一个复合区（Manifold），它们的最高操作温度也是200℃，精度1℃。通过一根加热的传输管（9-Fig.2）把样品气从86.50传到气相色谱仪中。加热复合区和传输管是防止样品冷凝。在仪器左侧底部安装了程序控制面板（10-Fig.2）。在主机顶部（Fig.3）装有：—载气压力调节按钮（11-Fig.3）—辅助气压力调节按钮（12-Fig.3）在主机背部（Fig.4）装有：—电源开关（1-Fig.4）—气源入口（2-Fig.4）—排空阀出口（3-Fig.4）—电源插座（4-Fig.4）—远程控制信号线插座（5-Fig.4）—BCD输出（6-Fig.4）—串行通讯口（7-Fig.4）—不同体积样品瓶选择器（8-Fig.4）1.2操作程序完全用微处理器控制进样系统，参数（温度、加热时间、同一样品的重复分析次数等）、功能（摇晃、方法序列、重复进样等）和阀时间的所有操作步骤（加压、取样、排空等）都是储存在一个方法中。最多可以储存四个方法。面板（Fig.5）分为三个部分：1.2.1阀时间区1.2.2显示区1.2.3控制键区1.2.1阀时间区阀时间区（1-Fig.5）允许用户设置一个样品分析中阀的切换。—“PROBE”键（11-Fig.5）：设定开始和停止阀时间；即表示取样针进入和退出样品瓶。—“PRESS”键（12-Fig.5）：设定加压阀的状态—“VENT”键（13-Fig.5）：设定排空阀的状态—“VALVE”键（14-Fig.5）：设定进样切换阀的状态—“TEST”键（15-Fig.5）：检查确认阀时间的设定对于阀的实际状态通过面板上相应的指示灯（16-17-18-19-20-21-22Fig.5）显示出来。1.2.2显示区显示区（2-Fig.5）包括一个十六位字数的屏幕。1.2.3控制键区控制键区（3-Fig.5）包括七个案件和五个状态灯。—“SET”键（30-Fig.5）：通过重复按此键，来选择运行一个样品分析。按此键，就会依次出现下面的信息，您就可以选择并操作这些参数：1-METHOD:1位数，1～4可选，选择操作方法。2-OVENTEMP.:3位数，0～200℃可选，设定加热炉的操作温度。3-MANIFOLDTEMP.:3位数，0～200℃可选，设定取样系统的操作温度。4-TUBETEMP.:3位数，0～200℃可选，设定传输管的操作温度。5-INCUB.TIME:3位数，0～300分钟可选，设定单个样品在加热炉内的加热时间。6-SAMPLEINTERV.:2位数，2～99分钟可选，设定两次取样之间的间...
