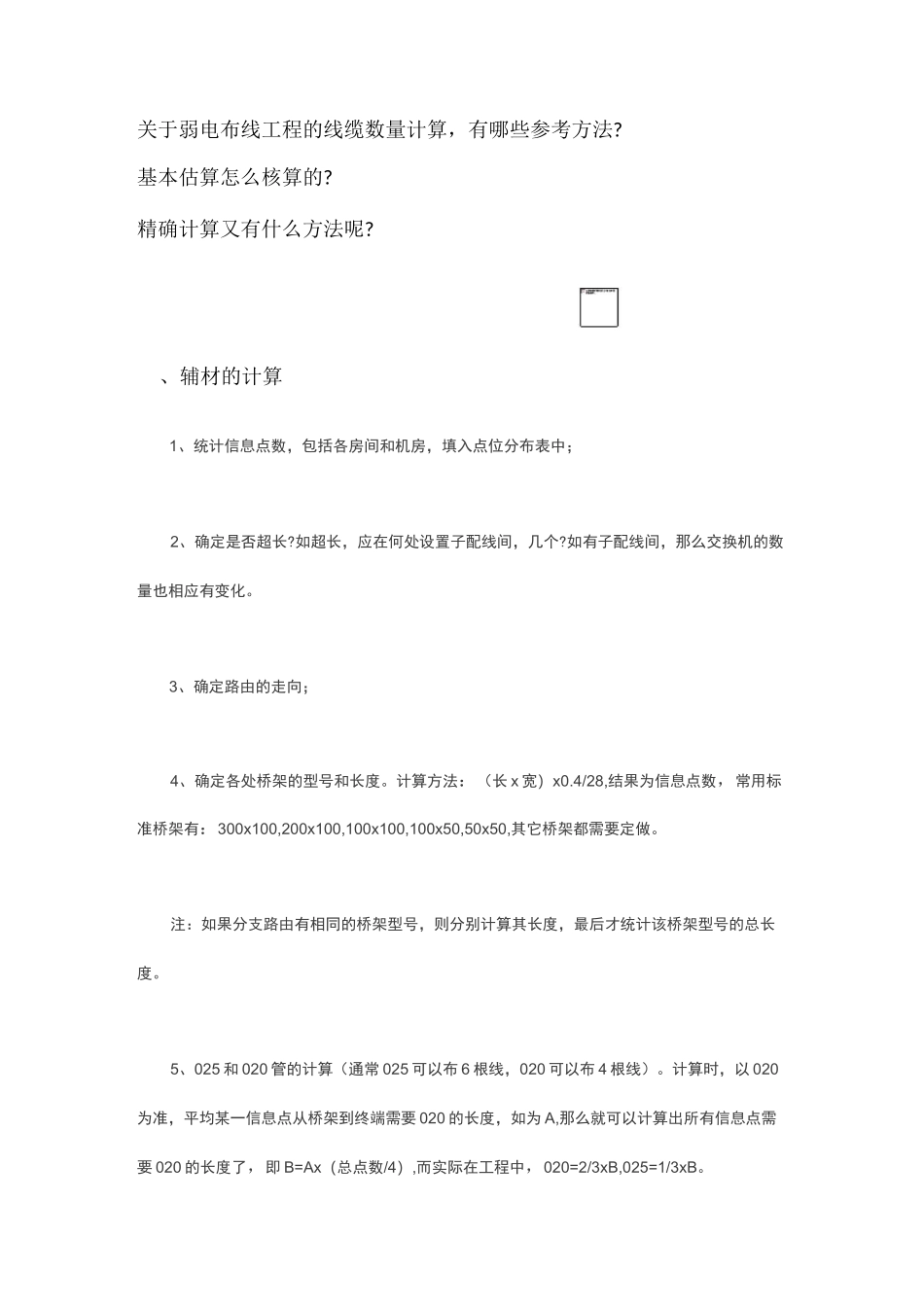

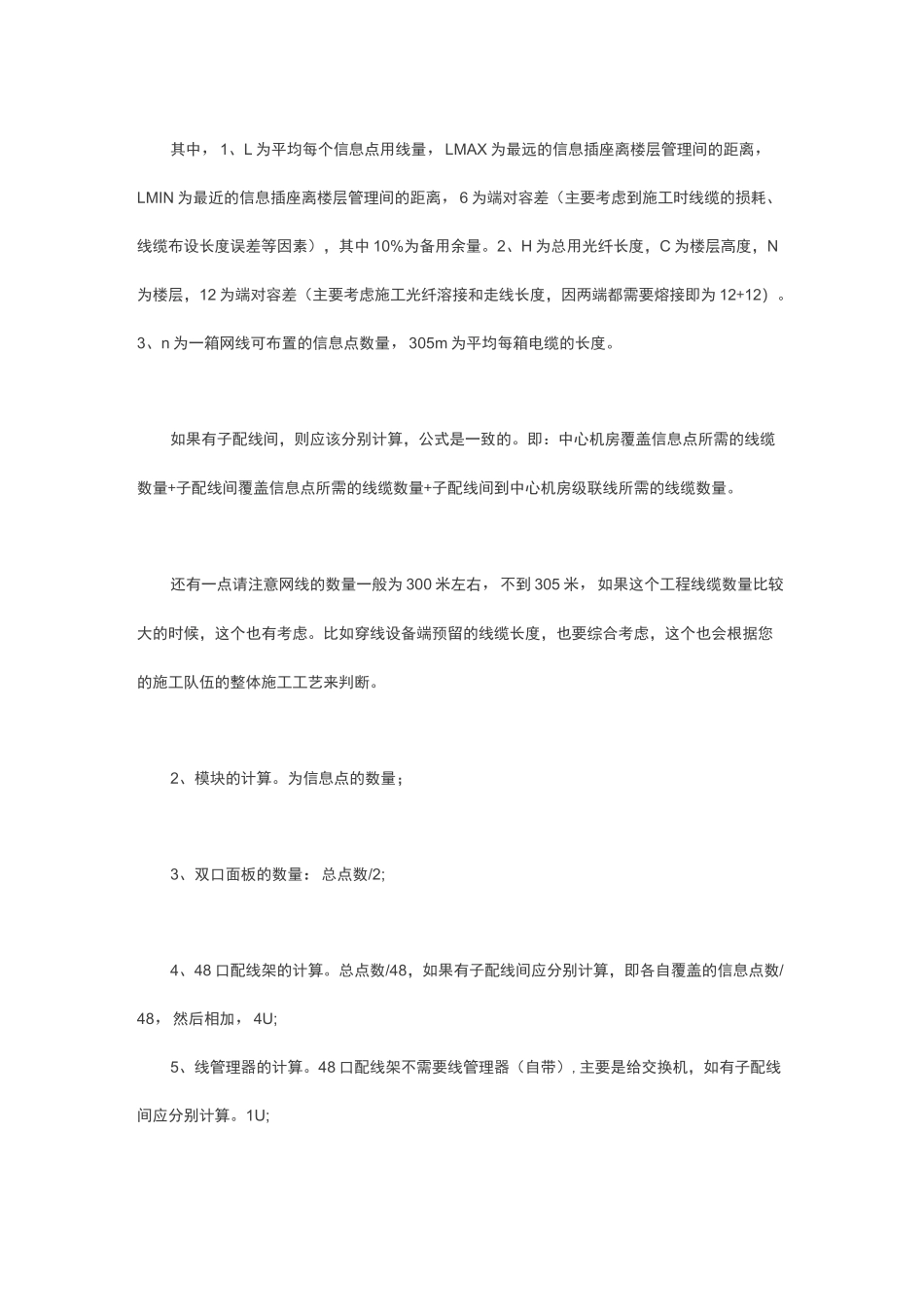

关于弱电布线工程的线缆数量计算，有哪些参考方法?基本估算怎么核算的?精确计算又有什么方法呢?、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长?如超长，应在何处设置子配线间，几个?如有子配线间，那么交换机的数量也相应有变化。3、确定路由的走向；4、确定各处桥架的型号和长度。计算方法：（长x宽）x0.4/28,结果为信息点数，常用标准桥架有：300x100,200x100,100x100,100x50,50x50,其它桥架都需要定做。注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。5、025和020管的计算（通常025可以布6根线，020可以布4根线）。计算时，以020为准，平均某一信息点从桥架到终端需要020的长度，如为A,那么就可以计算出所有信息点需要020的长度了，即B=Ax（总点数/4）,而实际在工程中，020=2/3xB,025=1/3xB。6、角钢(30x30)的计算。角钢的长度=30cmx(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。7、龙骨(75x45)的计算。龙骨的长度=70cmx(总点数/2),即每根龙骨的长度为70cm,通常布置为双口面板。8、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。=总辅料价格x10%9、底盒(86x86)的计算。底盒的数量=总点数/2二、设备材料的计算1、线缆的计算：L=1.1x(LMAX(最大)+LMIN(最小))/2+6H=Cx(1+2+3+N-1)+(N-1)x(12+12)本工程使用线缆箱数：一箱网线可布置的信息点数量n=305/L(n取整数，省去小数点后面的数字)所有信息点需要电缆箱数=数据点总数量/n其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN为最近的信息插座离楼层管理间的距离，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素），其中10%为备用余量。2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差（主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12）。3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。如果有子配线间，则应该分别计算，公式是一致的。即：中心机房覆盖信息点所需的线缆数量+子配线间覆盖信息点所需的线缆数量+子配线间到中心机房级联线所需的线缆数量。还有一点请注意网线的数量一般为300米左右，不到305米，如果这个工程线缆数量比较大的时候，这个也有考虑。比如穿线设备端预留的线缆长度，也要综合考虑，这个也会根据您的施工队伍的整体施工工艺来判断。2、模块的计算。为信息点的数量；3、双口面板的数量：总点数/2;4、48口配线架的计算。总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加，4U;5、线管理器的计算。48口配线架不需要线管理器（自带）,主要是给交换机，如有子配线间应分别计算。1U;6、机柜跳线（2m）。从配线架跳接到交换机的跳线+交换机之间的级联线。7、工作站的跳线。总点数的数量；8、RJ45头。（机柜跳线+工作站跳线）x2x1.1；9、RJ45头护套。为RJ45头的数量；10、三类大对数的数量。从弱电井通过桥架到机房的距离+富裕量（大一些，因为大对数不能连接的）；11、110DW2-100FT配线架（2U）。一个为100对；12、110过线槽。与110配线架的数量一致；13、110背板（4U）。为:110DW2-100FT配线架数量/2；14、110C4连接块侮包10个）。110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成（5x4+1x5=25），也就是说,100对大对数需要20个C4连接块和4个C5连接块。15、110C5连接块侮包10个）。同前；16、电话跳线（盘/100米）。每根电话跳线需要1.5米。17、RJ11头。有电话的数量决定，如200部电话（200对大对数）需要200个RJ11头（另一端直接打在RJ11配线架上）；18、电话柜（200回）。根据电话点数决定；19、机柜（42U,24U）。计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度（U）;三、光纤的配置说明：二层有一中心机房，另外有一子配线间，是4和7层还各有一个子配线间，3个子配线间各放置6芯室内多模光纤。模接方式：需要光纤耗材和ST多模光纤连接器;熔接方式：需要单芯片多模ST尾纤，不需要光纤耗材和S...
