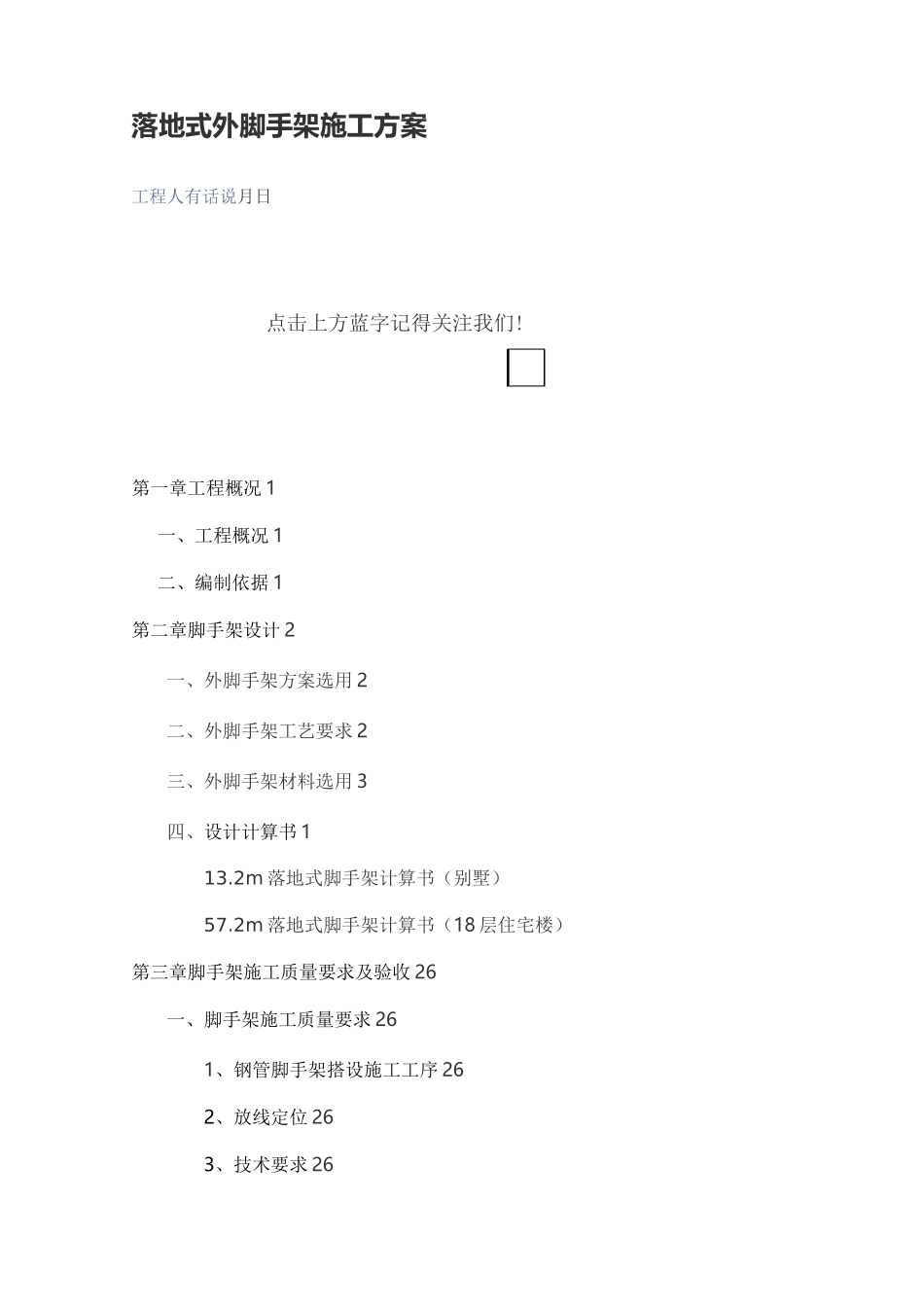

落地式外脚手架施工方案工程人有话说月日点击上方蓝字记得关注我们!第一章工程概况1一、工程概况1二、编制依据1第二章脚手架设计2一、外脚手架方案选用2二、外脚手架工艺要求2三、外脚手架材料选用3四、设计计算书113.2m落地式脚手架计算书（别墅）57.2m落地式脚手架计算书（18层住宅楼）第三章脚手架施工质量要求及验收26一、脚手架施工质量要求261、钢管脚手架搭设施工工序262、放线定位263、技术要求26二、脚手架的验收30三、质量保证措施32第四章脚手架安全管理34一、安全技术保证措施34二、安全监测措施36三、应急预案37第五章附图41第一章工程概况、工程概况:工程名称***************工程地点***************建设单位***************设计单位***************监理单位***************施工单位***************建筑概况*************层数（地上/地下）地上3层/18层，地下1层**建筑高度最高度度11.655m/55.7m建筑面积111103.66结构形式框架结构/框架剪力墙结构地质情况粘土层/承载力特征值120kPa、编制依据:1.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.《建筑施工安全检查标准》(JGJ59-2011)3.《建筑结构荷载规范》(GB50009-2012)4.《建筑地基基础设计规范》GB50007-20115.《钢结构设计规范》GB50017-20036.本工程地质勘察报告7.本工程施工图纸第二章脚手架设计一、外脚手架方案选用本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JGJ59-2011检查标准要求，并且符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：全钢管扣件式双排落地脚手架。二、扣件式双排落地脚手架工艺要求本工程脚手架搭设最大高度为别墅13.2米；18层住宅楼57.2米。扣件式双排钢管脚手架钢管立杆间距小于1.5m，排距0.8m,距离墙面0.2m,钢管大横杆步距1.8m,扫地杆距地200mm，剪刀撑按45°〜60°进行搭设。为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙杆，因铝模施工工艺情况，连墙杆采用020圆钢焊接，以保证架体的稳定性。脚手架外立杆侧满挂密目安全网进行圭寸闭，施工层脚手架内立杆与建筑物之间拟采用模板或兜网进行封闭。连墙拉结点，竖向不大于2步，按楼层高3米，水平每2跨必须设置一道牢固的连结点。在每层边梁进行短钢管，脚手架的水平杆与短钢管连接,水平杆与外架进行连接。上下施工作业面通道用钢管作立杆及横杆，踏步用施工模板，用14#镀锌铁线穿孔与踏步钢管横杆绑扎，平台设在各栋分缝处。在每层平桥上0.18m处绑扎冲压钢片脚手板。三、外脚手架材料选用1、本工程外手架全部采用扣件式双排钢管落地脚手架，选用架设钢管外径48mm，壁厚3.0mm，钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设使用可锻铸造扣件，扣件包括直角扣件、旋转扣件、对接扣件及附件、T型螺栓、螺母、垫圈等，扣件应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆脚手架设计类型同时施工作业层数脚手架搭设方式脚手架架体高度H(m)立杆纵距或跨距la(m)内立杆离建筑物距离a(m)结构脚手架1脚手板设计荷载(kN/m...
