JavaEE快速Web开发架构总体设计VIP免费

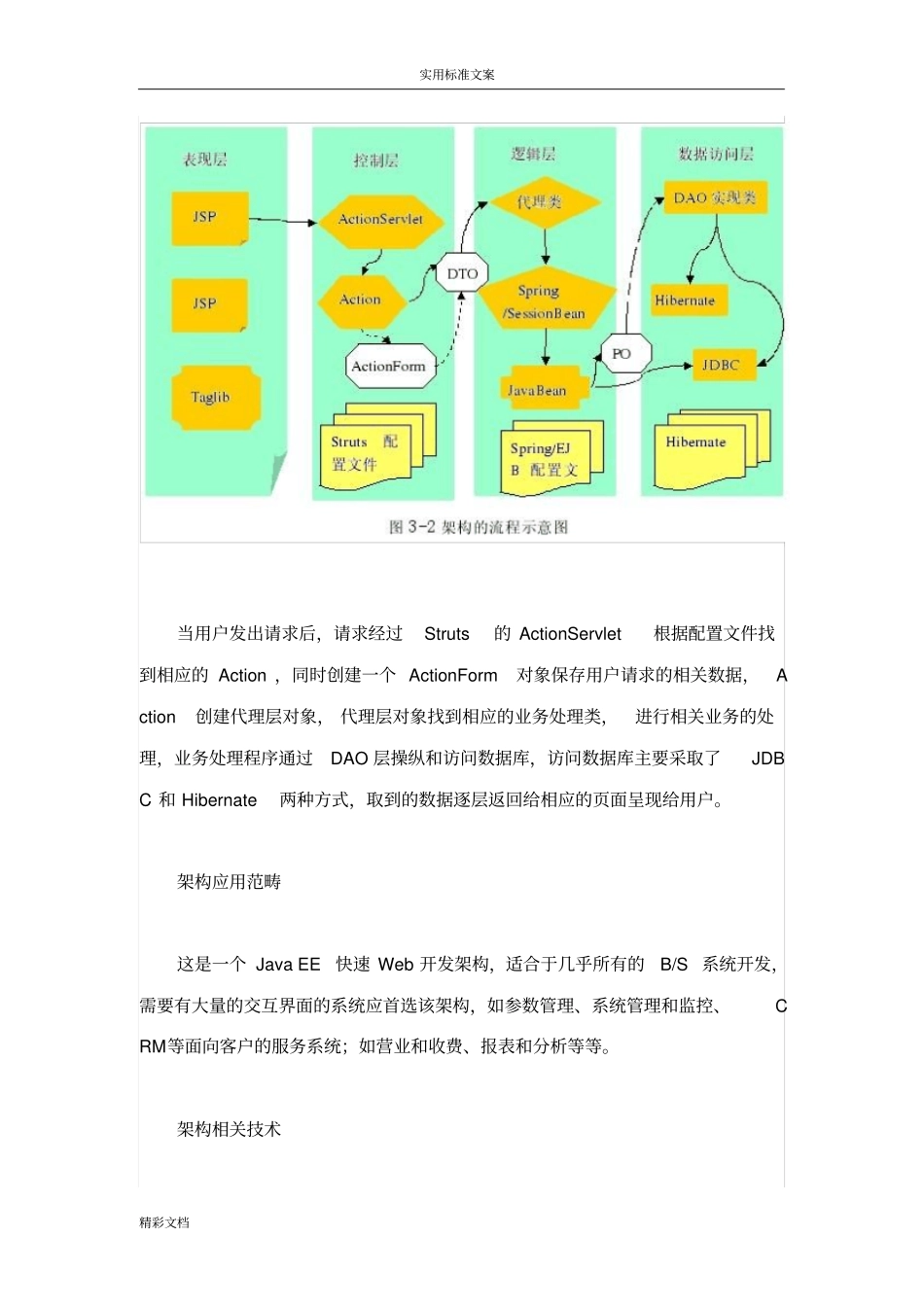

实用标准文案精彩文档JavaEE快速Web开发架构总体设计来源：好优科技收集作者：不详时间：2010-07-1609:23:44浏览：458次【北京好优科技】JavaEE快速Web开发架构总体设计基于前面的软件复用思想和系统架构的设计原则，以及当前JavaEE架构分层实现思想，结合各层和当前Java各种框架的特点，设计了如图3-1所示的JavaEE快速Web开发架构。一、架构的概要说明总体上，此开发架构主要是采用纯JavaEE架构，对非JavaEE架构的，如Tuxedo服务，保留一定的调用接口。系统的核心为：Struts＋Spring／SessionBean＋Hibernate1、数据访问层采用Hibernate实现增删改和一般的查询操作，JDBC实现对性能有要求的操作。实用标准文案精彩文档2、业务逻辑层采用Spring或者SessionBean实现，两种技术并存，在具体应用时，根据需要选择。当需要较多的对外接口的时候，采用EJB会更便于包装成对外提供的服务，而Spring技术更便于开发和调试。业务逻辑层内部还可以根据实际需要再细分为：代理层、服务层和逻辑层。（1）代理层提供给上层调用，屏蔽了内部技术差异的细节；（2）业务逻辑根据需要适当的封装成单独的JavaBean，以提高业务逻辑的重用性；（3）服务层上实现事务的控制和业务逻辑的调用，简单且不需要重用的逻辑可以直接在服务层实现。3、控制层采用Struts框架。展示层用户请求都通过Struts的ActionServlet和Action。各种权限、异常、字符集、国际化也都在这里控制。4、展示层采用JSP，充分利用TagLib技术将Java代码和页面代码分离，界面的校验采用普通的JavaScript，涉及后台的校验时采用Ajax技术。5、系统的对外接口上，提供了多种可选择的技术，可根据不同的需要进行选择。对性能要求不高的接口，建议用比较通用的WebService；在同构系统中，特别是企业内的核心系统，建议采用EJB实现，性能较好；对于跨业务的性能要求较高的接口，Tuxedo或者Socket比较合适。二、架构的主要流程图3-2主要展示了架构的主要流程。实用标准文案精彩文档当用户发出请求后，请求经过Struts的ActionServlet根据配置文件找到相应的Action，同时创建一个ActionForm对象保存用户请求的相关数据，Action创建代理层对象，代理层对象找到相应的业务处理类，进行相关业务的处理，业务处理程序通过DAO层操纵和访问数据库，访问数据库主要采取了JDBC和Hibernate两种方式，取到的数据逐层返回给相应的页面呈现给用户。架构应用范畴这是一个JavaEE快速Web开发架构，适合于几乎所有的B/S系统开发，需要有大量的交互界面的系统应首选该架构，如参数管理、系统管理和监控、CRM等面向客户的服务系统；如营业和收费、报表和分析等等。架构相关技术实用标准文案精彩文档一、MVC模式和Struts技术MVC是Model-View-Controller的缩写，即模型-视图-控制器，它是目前非常流行的软件设计模式。MVC强制性的把应用程序的输入、处理和输出分开，它把应用分成三个核心模块，分担不同的任务，图3-3展示了它们之间的关系。MVC的处理过程：首先控制器接收用户的请求，并决定调用哪个模型来进行处理；然后模型根据用户请求进行相应的业务逻辑处理，并返回数据；最后控制器调用相应的视图来格式化模型返回的数据，并通过视图呈现给用户。MVC实现了多个视图共享一个模型，它的模型是自包含的，与控制器和视图保持相对独立，所以可以方便的改变应用程序的数据层和业务规则，而控制器则提高了应用程序的灵活性和可配置性。基于MVC模式，Sun公司先后制定了两种规范：JSPModel1和JSPModel2。Struts框架源于Apache软件基金会（ApachesoftwareFoundation）的Jakarta项目，是在JSPModel2基础上实现的一个开源的表示层框架，由一组相互协作的类、Serlvet以及JSPTaglib组成。在Struts框架中，模型由实现业务逻辑的JavaBean或EJB组件构成，控制器由ActionServlet和Action来实现，视图由JSP文件构成，图3-4展示了Struts实现的MVC框架。实用标准文案精彩文档二、EJB组件技术EnterpriseJavaBeans（EJB）是Java企业级开发的重要组成部分，EJB从技术上而言不是一种“产品”，而是一个技术规范。EJB是可部署的服务器端组件，是一种结构良好的组件体系，它大大的简化了企业...
