KD450、KD650、800机械分解讲解VIP专享VIP免费

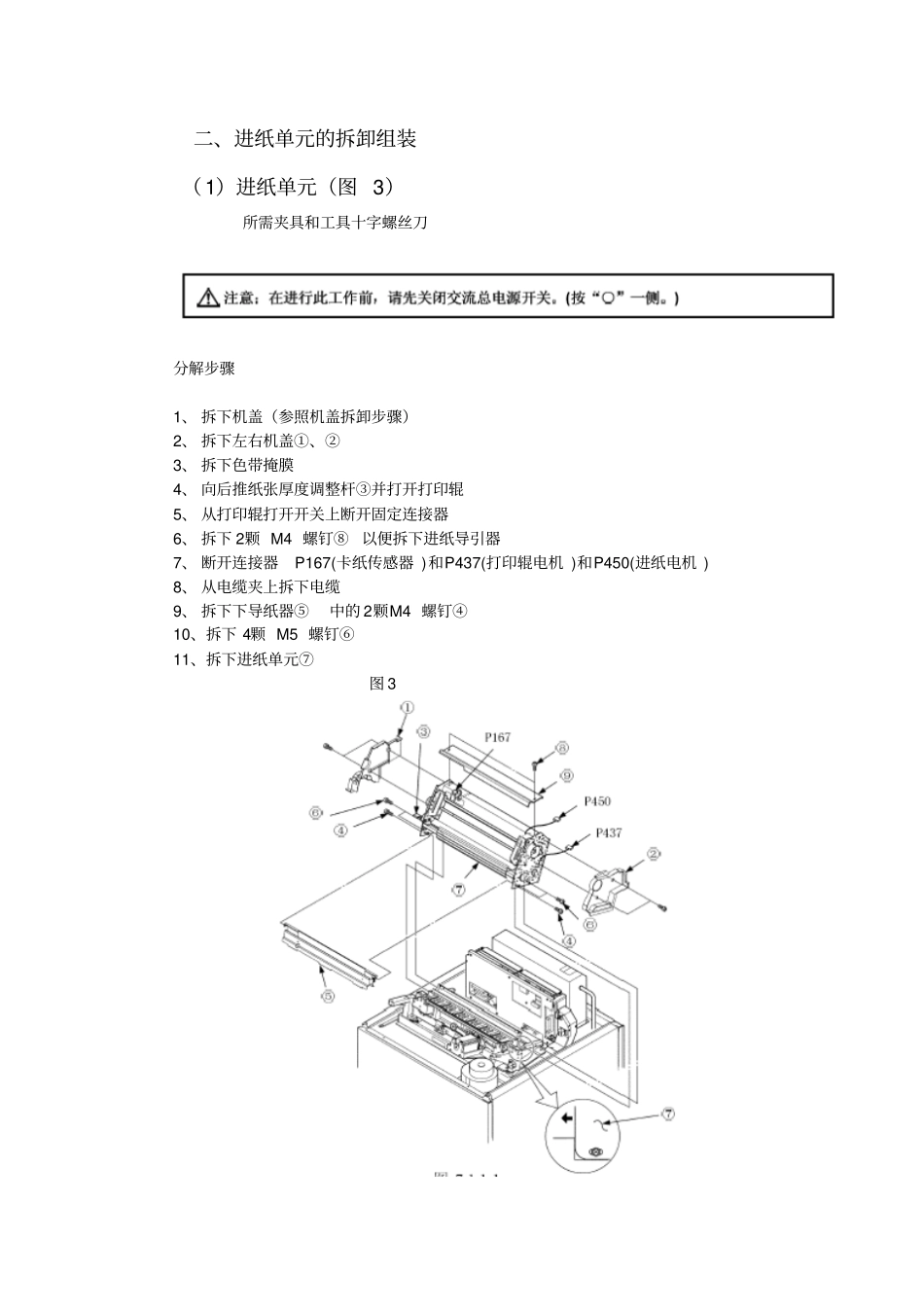

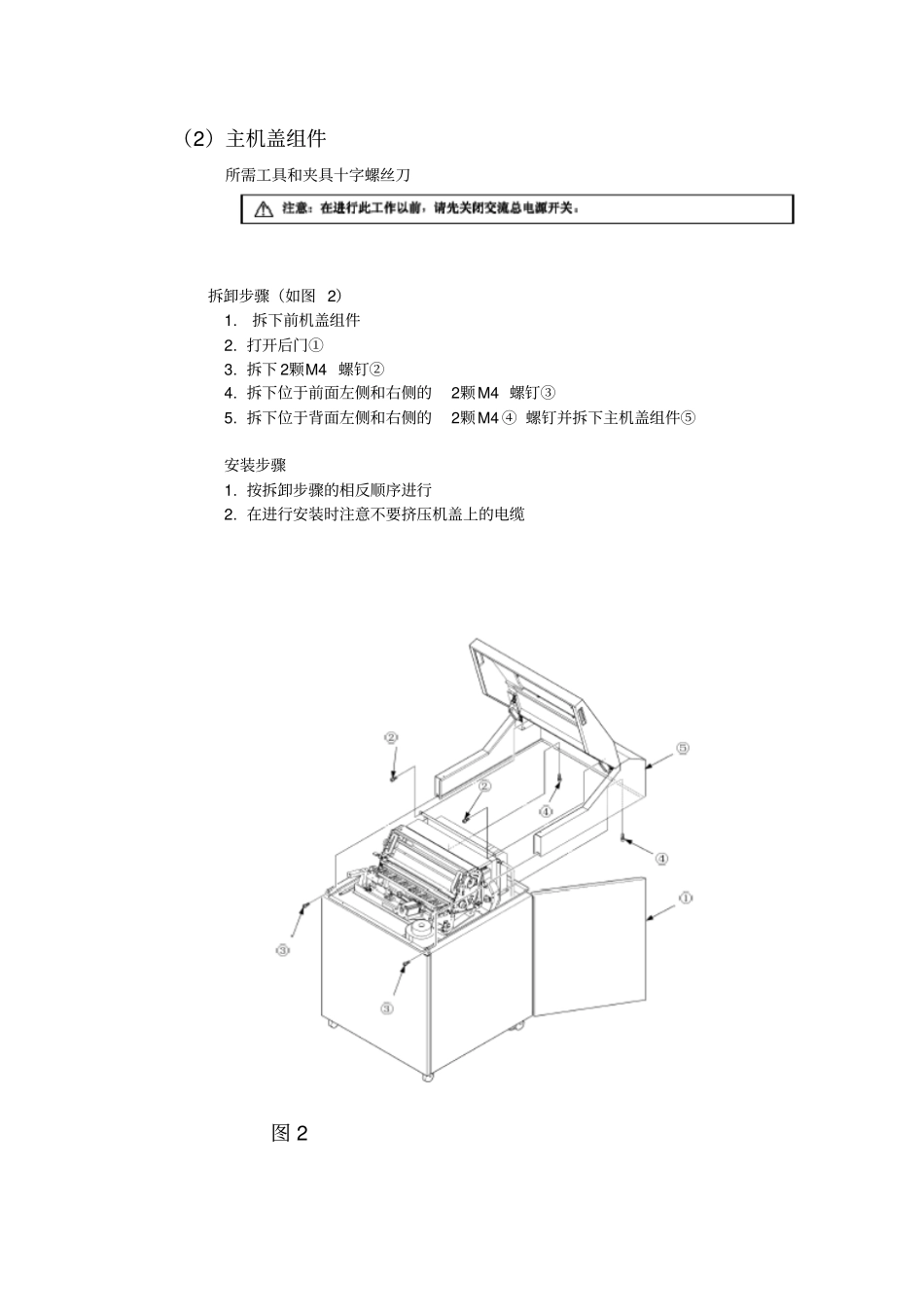

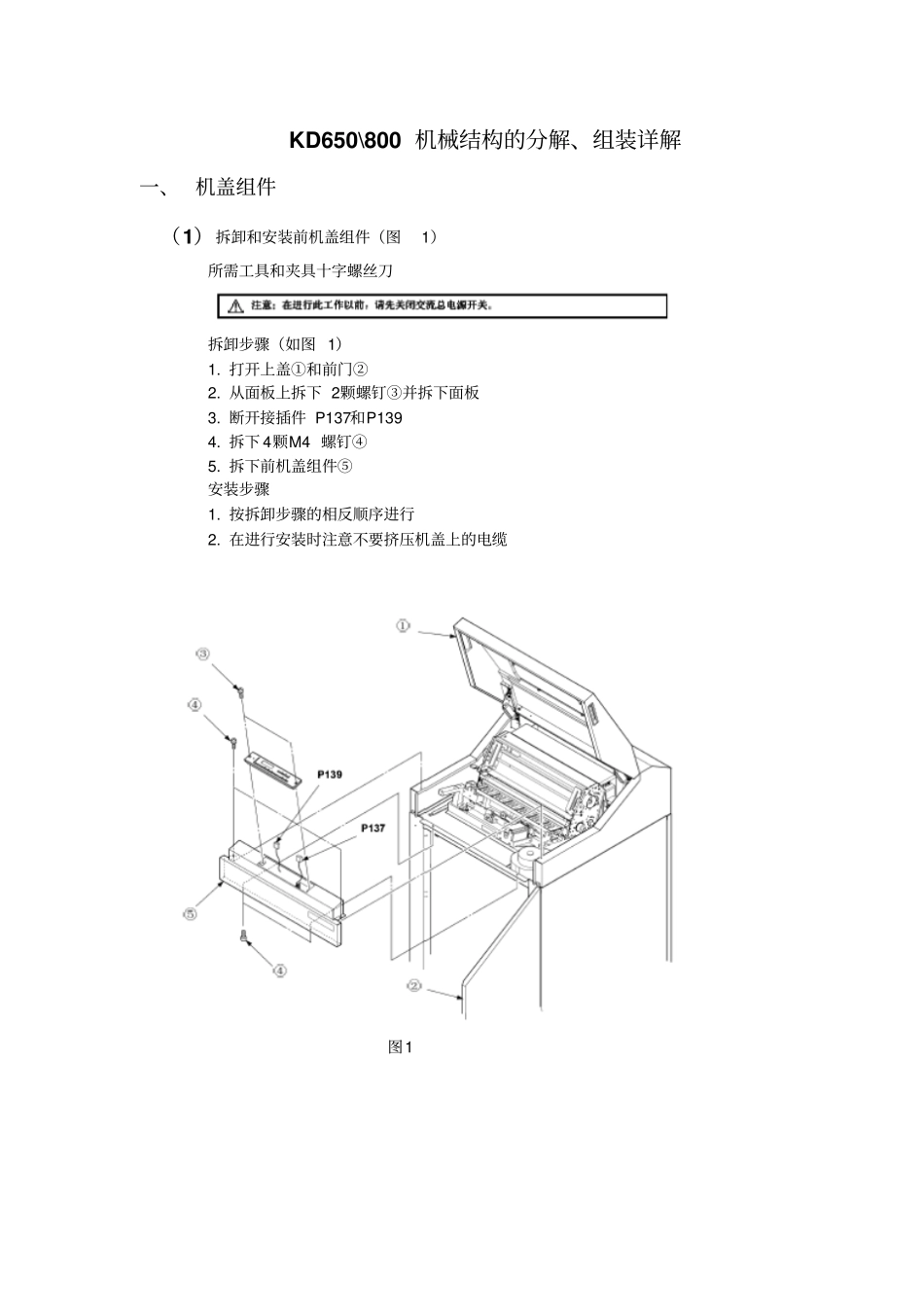

KD650\800机械结构的分解、组装详解一、机盖组件（1）拆卸和安装前机盖组件（图1）所需工具和夹具十字螺丝刀拆卸步骤（如图1）1.打开上盖①和前门②2.从面板上拆下2颗螺钉③并拆下面板3.断开接插件P137和P1394.拆下4颗M4螺钉④5.拆下前机盖组件⑤安装步骤1.按拆卸步骤的相反顺序进行2.在进行安装时注意不要挤压机盖上的电缆图1（2）主机盖组件所需工具和夹具十字螺丝刀拆卸步骤（如图2）1.拆下前机盖组件2.打开后门①3.拆下2颗M4螺钉②4.拆下位于前面左侧和右侧的2颗M4螺钉③5.拆下位于背面左侧和右侧的2颗M4④螺钉并拆下主机盖组件⑤安装步骤1.按拆卸步骤的相反顺序进行2.在进行安装时注意不要挤压机盖上的电缆图2二、进纸单元的拆卸组装（1）进纸单元（图3）所需夹具和工具十字螺丝刀分解步骤1、拆下机盖（参照机盖拆卸步骤）2、拆下左右机盖①、②3、拆下色带掩膜4、向后推纸张厚度调整杆③并打开打印辊5、从打印辊打开开关上断开固定连接器6、拆下2颗M4螺钉⑧以便拆下进纸导引器7、断开连接器P167(卡纸传感器)和P437(打印辊电机)和P450(进纸电机)8、从电缆夹上拆下电缆9、拆下下导纸器⑤中的2颗M4螺钉④10、拆下4颗M5螺钉⑥11、拆下进纸单元⑦图3组装步骤1.安装进纸单元2.按箭头方向(←)按下进纸单元用4颗M5螺钉将它固定3.按分解步骤的相反顺序进行4重新调整打印锤间隙及纸张张力（2）下导纸器组件和缺纸传感器(S104)—图4所需夹具和工具十字螺丝刀分解步骤1.拆下左侧机盖和右侧机盖2.断开连接器P161(缺纸传感器)3.拆下进纸单元4.拆下下导纸器组件①5.从下导纸器上拆下1颗M3螺钉②并拆下缺纸传感器③组装步骤1.按分解步骤的相反顺序进行2.重新调整打印头间隙及纸张张力.图4(3)卡纸传感器组件(S105)—图5所需夹具和工具十字螺丝刀分解步骤1.拆下主机盖组件2.拆下2颗M4螺钉①以便拆下进纸导引器3.断开连接器P167(卡纸传感器组件)4.按(→)箭头方向拆下卡纸传感器组件③组装步骤1.按分解步骤的相反顺序进行图5(4)调速皮带(进纸电机一侧)(100MXL)—图6所需夹具和工具十字螺丝刀分解步骤1.拆下右侧机盖2.松开进纸电机的2颗M4螺钉①并按箭头方向(←)转动进纸电机②以拆下调速皮带③组装步骤1.按分解步骤的相反顺序进行2.重新调整调速皮带③的张力图6(5)调速皮带(打印辊电机一侧)(100MXL)—图7所需夹具和工具十字螺丝刀分解步骤1.拆下右侧机盖.2.松开2颗M3螺钉①并按箭头方向(←)转动打印辊电机②以拆下调速皮带③组装步骤1.按分解步骤的相反顺序进行2.重新调整调速皮带的张力图7(6)进纸电机（图8）所需夹具和工具十字螺丝刀分解步骤1.拆下控制器(参阅控制器拆卸方法)2.拆下2颗M4螺钉①然后拆下进纸电机②组装步骤1.按分解步骤的相反顺序进行2.重新调整皮带张力3.重新调整打印头间隙及纸张张力图8(7)打印辊电机（图9）所需夹具和工具十字螺丝刀分解步骤1.拆下控制器2.拆下2颗M3螺钉①然后拆下打印辊电机②组装步骤1.按分解步骤的相反顺序进行2.重新调整皮带张力3.重新调整打印头间隙及纸张张力图9（8）打印辊锁定弹簧打印辊隔片和打印辊（图10）所需夹具和工具十字螺丝刀和长嘴钳分解步骤1.拆下进纸单元①2.从进纸单元上拆下2个打印辊锁定弹簧②上的每个钩子3.按箭头方向(←)拉打印辊而拆下打印辊③和打印辊锁定弹簧②4.从打印辊上拆下打印辊锁定弹簧的钩子5.拆下两端的打印辊隔片⑤组装步骤1.按分解步骤的相反顺序进行2、重新调整打印头间隙及纸张张力图10（9）拖纸链轴支架(右侧)—图11所需夹具和工具十字螺丝刀分解步骤1.拆下左侧机盖和右侧机盖2.拆下调速皮带(进纸电机)①3.拆下4颗M4螺钉②以便拆下右侧拖纸链轴支架③拖纸链驱动滑轮④左侧拖纸链轴支架⑤B.B⑥左侧拖纸链⑦和右侧拖纸链⑧拖纸链驱动轴⑨拖纸链导引轴⑩等4.拆下M4螺钉⑾以便拆下拖纸链驱动滑轮④和垫圈⑿5.拉出右侧拖纸链轴支架③组装步骤1.按分解步骤的相反顺序进行2.调整行歪斜图11（10）左侧拖纸链轴支架和拖纸链导引轴（图12）所需夹具和工具十字螺丝刀分解步骤1.拆下左侧机盖和右侧机盖2.拆下调速皮带(进纸电机)3.拆下4颗M4螺钉①以便拆下右侧拖纸链轴支架②拖纸链驱动滑轮③左侧拖纸链轴支架④拖纸链驱动轴⑤...
