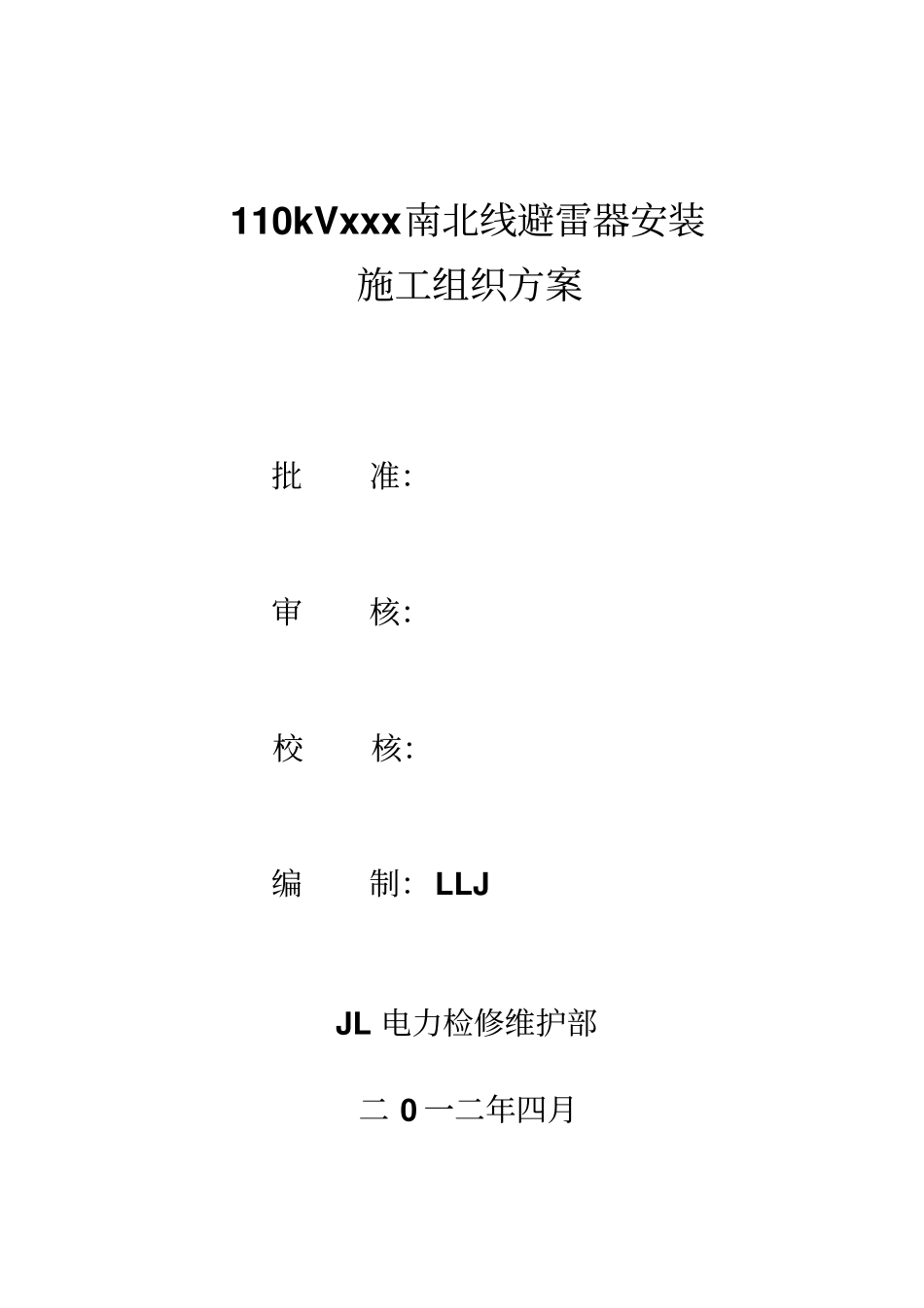

kVxxx线避雷器安装施工实施方案_第1页
1/18

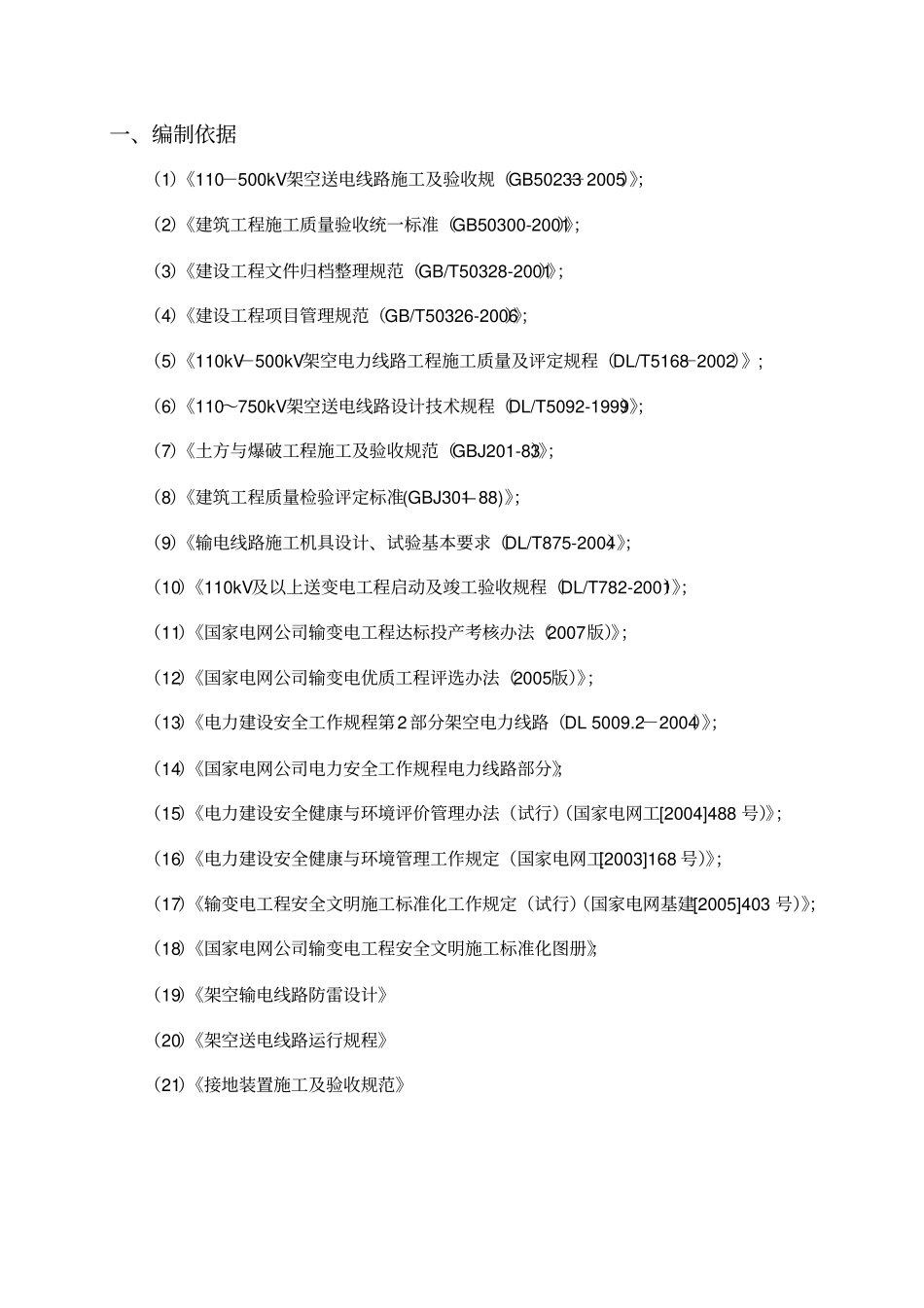

kVxxx线避雷器安装施工实施方案_第2页
2/18

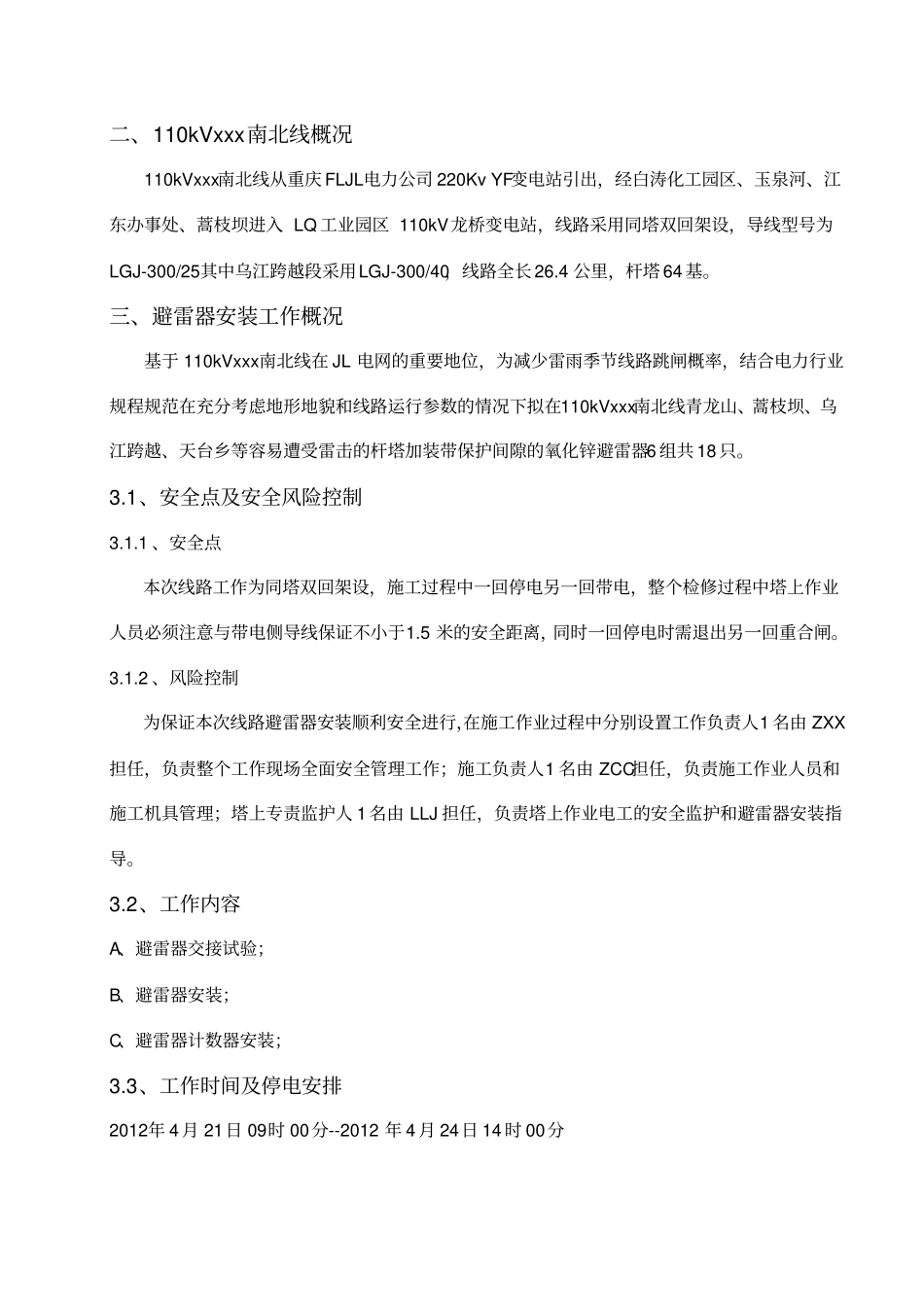

kVxxx线避雷器安装施工实施方案_第3页
3/18
110kVxxx南北线避雷器安装施工组织方案批准:审核:校核:编制:LLJJL电力检修维护部二0一二年四月一、编制依据(1)《110-500kV架空送电线路施工及验收规(GB50233-2005)》;(2)《建筑工程施工质量验收统一标准(GB50300-2001)》;(3)《建设工程文件归档整理规范(GB/T50328-2001)》;(4)《建设工程项目管理规范(GB/T50326-2006)》;(5)《110kV-500kV架空电力线路工程施工质量及评定规程(DL/T5168-2002)》;(6)《110~750kV架空送电线路设计技术规程(DL/T5092-1999)》;(7)《土方与爆破工程施工及验收规范(GBJ201-83)》;(8)《建筑工程质量检验评定标准(GBJ301—88)》;(9)《输电线路施工机具设计、试验基本要求(DL/T875-2004)》;(10)《110kV及以上送变电工程启动及竣工验收规程(DL/T782-2001)》;(11)《国家电网公司输变电工程达标投产考核办法(2007版)》;(12)《国家电网公司输变电优质工程评选办法(2005版)》;(13)《电力建设安全工作规程第2部分架空电力线路(DL5009.2-2004)》;(14)《国家电网公司电力安全工作规程电力线路部分》;(15)《电力建设安全健康与环境评价管理办法(试行)(国家电网工[2004]488号)》;(16)《电力建设安全健康与环境管理工作规定(国家电网工[2003]168号)》;(17)《输变电工程安全文明施工标准化工作规定(试行)(国家电网基建[2005]403号)》;(18)《国家电网公司输变电工程安全文明施工标准化图册》;(19)《架空输电线路防雷设计》(20)《架空送电线路运行规程》(21)《接地装置施工及验收规范》二、110kVxxx南北线概况110kVxxx南北线从重庆FLJL电力公司220KvYF变电站引出,经白涛化工园区、玉泉河、江东办事处、蒿枝坝进入LQ工业园区110kV龙桥变电站,线路采用同塔双回架设,导线型号为LGJ-300/25其中乌江跨越段采用LGJ-300/40,线路全长26.4公里,杆塔64基。三、避雷器安装工作概况基于110kVxxx南北线在JL电网的重要地位,为减少雷雨季节线路跳闸概率,结合电力行业规程规范在充分考虑地形地貌和线路运行参数的情况下拟在110kVxxx南北线青龙山、蒿枝坝、乌江跨越、天台乡等容易遭受雷击的杆塔加装带保护间隙的氧化锌避雷器6组共18只。3.1、安全点及安全风险控制3.1.1、安全点本次线路工作为同塔双回架设,施工过程中一回停电另一回带电,整个检修过程中塔上作业人员必须注意与带电侧导线保证不小于1.5米的安全距离,同时一回停电时需退出另一回重合闸。3.1.2、风险控制为保证本次线路避雷器安装顺利安全进行,在施工作业过程中分别设置工作负责人1名由ZXX担任,负责整个工作现场全面安全管理工作;施工负责人1名由ZCC担任,负责施工作业人员和施工机具管理;塔上专责监护人1名由LLJ担任,负责塔上作业电工的安全监护和避雷器安装指导。3.2、工作内容A、避雷器交接试验;B、避雷器安装;C、避雷器计数器安装;3.3、工作时间及停电安排2012年4月21日09时00分--2012年4月24日14时00分线路名称:110kVxxx南线序号杆塔编号计划停电时间作业时间杆塔位置150#2012年4月21日09时00分至2012年4月18日13时00分4小时青龙山239#2012年4月21日14时00分至2012年4月22日18时00分4小时江东326#2012年4月22日14时00分至2012年4月22日13时00分4小时玉泉河线路名称:110kVxxx北线450#2012年4月23日09时00分至2012年4月23日13时00分4小时青龙山639#2012年4月23日14时00分至2012年4月23日18时00分4小时江东926#2012年4月24日09时00分至2012年4月24日13时00分4小时玉泉河3.4、工作地点110kVxxx南北线蒿枝坝、江东、玉泉河、白涛工业园。3.5、作业人员组织总负责人:ZXX施工专责:ZCC技术安全专责:LLJ高空作业人员:地勤作业人员:工程车驾驶员:四、主要施工过程4.1、作业准备4.1.1、材料准备本次避雷器更换工作主要材料包括避雷器、放电间、隙均压环、避雷器计数器、配套挂点金具等,具体规格型号见下表。序号材料名称规格型号单位数量是否到货存放位置1避雷器YH10CX-108/320只18已到货公司检修库房2均压环NY-400/35A套36已到货公司检修库房3雷电计数器只18已到货公司检修库房4挂点金具套18已...
