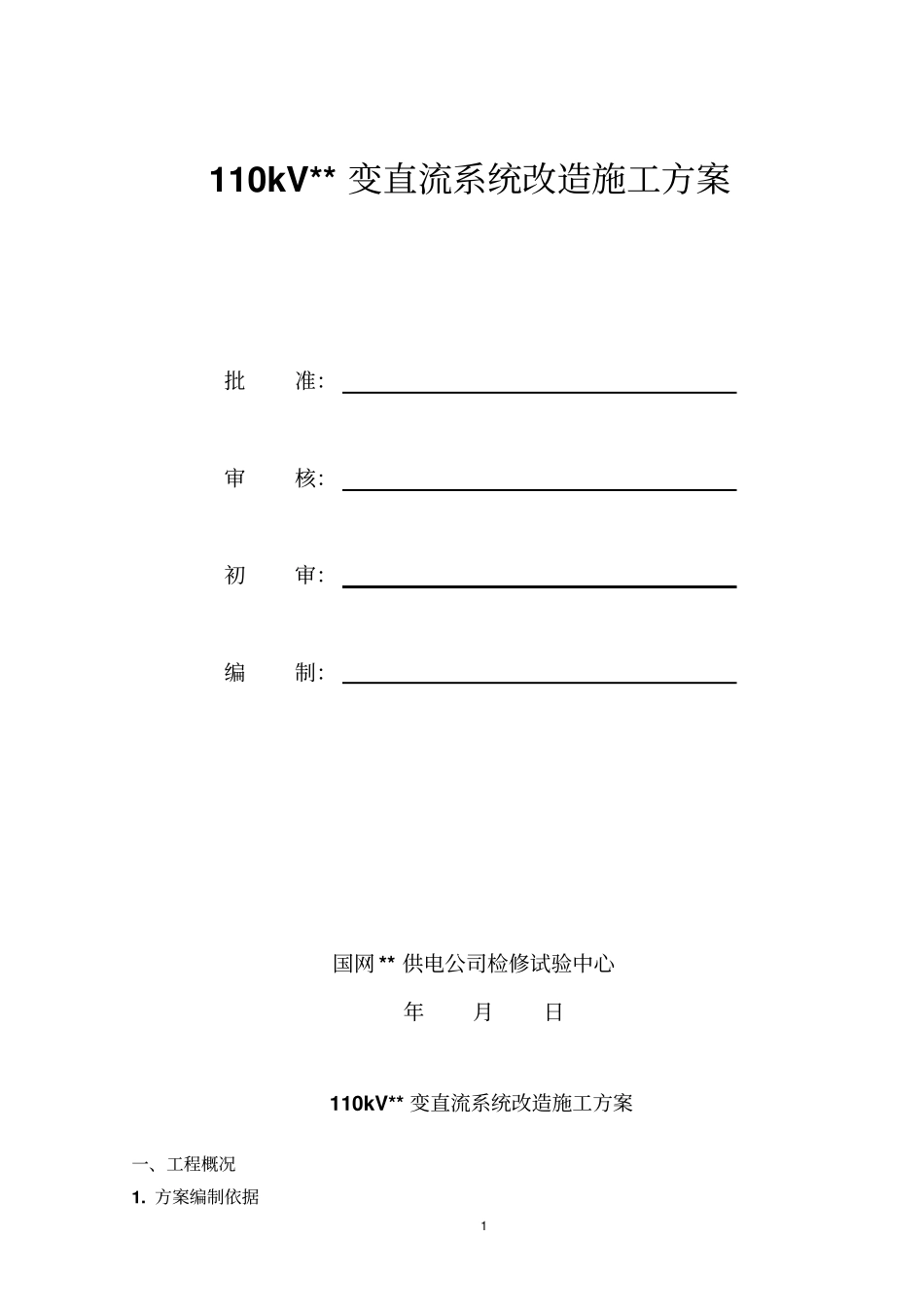

1110kV**变直流系统改造施工方案批准：审核：初审：编制：国网**供电公司检修试验中心年月日110kV**变直流系统改造施工方案一、工程概况1.方案编制依据2(1)****电力设计有限公司《**110kV**变直流系统改造工程》（卷册检索号为D0201）卷册名称：110kV**变直流系统二次线。2.工程概述(1)本变电站原有一套直流系统（包括直流充电屏，蓄电池屏Ⅰ和蓄电池屏Ⅱ，直流馈电屏Ⅰ和直流馈电屏Ⅱ），本次改造更换直流充电屏一面、直流馈电屏一面、蓄电池屏三面、通信电源屏一面，共六面屏。(2)本次更换的直流充电屏、直流馈电屏、蓄电池屏和通信电源屏为福建省瑞盛电力科技有限公司的交直流一体化电源产品。3.直流系统屏位布置图原直流馈电屏Ⅱ[27J]本次改造仍保留，本次改造的直流充电屏和直流馈电屏置于临近原来的直流系统屏位上，且控制电缆尽量不更换，具体见下图所示。另外，新增蓄电池屏放置于一楼蓄电池室（原消防工具间）。改造前相关屏位布置图：主控继保室前门9J蓄电池屏Ⅰ8J蓄电池屏Ⅱ7J直流充电屏6J直流馈电屏Ⅰ改造后相关屏位布置图：主控继保室前门9J备用8JDC/DC通信直流转换屏7J直流馈电屏Ⅰ6J直流充电屏蓄电池室（原消防工具间）蓄电池屏Ⅲ蓄电池屏Ⅱ蓄电池屏Ⅰ4.其他说明（1）本站原110kV马适线154、110kV南马线156保护及开关操作共用一路电源，110kV曹马线153保护及开关操作共用一路电源，电量采集屏与远动屏电源共用一路电源。结合本次改造，将以上共用电源独立。（2）本站改造后有两面直流馈电屏：新直流馈电屏Ⅰ[7J]，原直流馈电屏Ⅱ[27J]。（3）本次改造的直流屏信号接公共及远动屏上。3（4）直流屏之间的联络线、网络线等均由直流厂家提供。（5）**变原图纸不全，施工时应认真核对每根电缆两端，确定具体至哪套装置。（6）通信电源屏相关接入由通信维护班完成。（7）新蓄电池组因电池暂未到货，接入具体时间待定，未接入期间新直流系统临时带旧蓄电池屏。二、施工进度及作业内容1．施工过程总体方案分四个阶段进行：第一阶段：前期工作准备。第二阶段：新直流系统设备预先在临时安放点进行搭建、离线调试合格。第三阶段：搭建临时直流系统（移动式直流充电机和移动式蓄电池组）进行旧直流系统负荷不停电转移，退出旧直流系统设备。第四阶段：新直流系统设备安装，接入负荷，新直流系统投入运行。2．施工进度及详细作业内容第1天：施工前准备工作。（1）准备技改的工器具、备品、有关图纸和资料。仪器仪表、工器具应经过检验合格，在有效期内。相关使用的螺丝刀等接线工具器，应用绝绝缘胶布包扎好。本次工程所需的装置、电缆、导线、铜排、端子排、防火堵泥、等施工材料进站，材料应齐全完备。（2）组织人员学习：根据本次工作任务，学习现场作业具体内容及方案，要求所有工作人员都熟悉本次直流系统改造工程的作业内容、进度要求、作业标准及安全注意事项等。第2天：搭建临时直流系统电源、将新直流系统屏柜搬运至临时安放点。（1）搬运移动式直流充电机和移动式蓄电池组到蓄电池室。（2）引交流电源到蓄电池室，搭建临时直流系统电源，需先对移动式直流电源系统的蓄电池组进行容量放电试验，确保容量可靠足够,并按《福建省电力有限公司直流充电装置检验规程（试行）》进行检验。（3）将新直流系统屏柜搬运至临时安放点：直流充电屏、直流馈电屏Ⅰ和通信电源屏搬至保护室，蓄电池组屏柜搬至蓄电池室。第3~4天：新直流系统调试及蓄电池充放电试验（1）在临时安放点进行新直流系统组装（先进行充电模块的组装）。（2）对新的直流电源系统按《福建省电力有限公司直流充电装置检验规程（试行）》、4《福建省电力有限公司直流绝缘监察装置检验规程（试行）》、《福建省电力有限公司蓄电池检验规程》进行检验合格。其中，直流充电模块的检验工作由大二次班配合厂家完成，蓄电池充放电试验由检修一班完成。备注：蓄电池充放电试验待厂家电池到货后完成，具体时间待定。第5天：蓄电池组屏柜就位、新增电缆敷设。第6天：临时直流系统并接接入直流馈电屏Ⅰ[6J]、直流馈电屏Ⅱ[27J]上，退出原直流充电屏[7J]。工作条件：新直流系统已经检验合格。停电设备：直流充电屏[7J]。（1...
