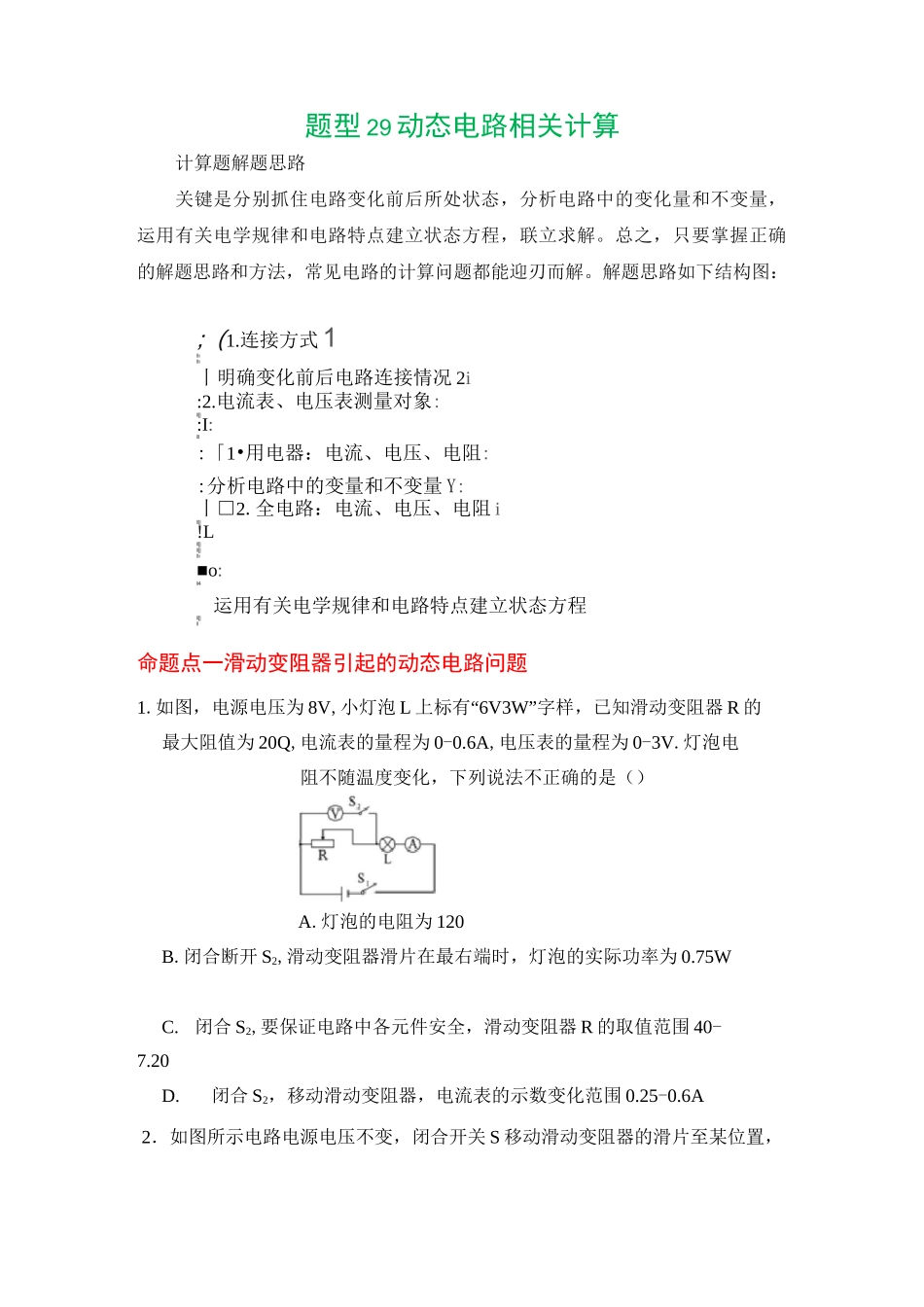

题型29动态电路相关计算计算题解题思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。解题思路如下结构图：;（1.连接方式1IIIIII丨明确变化前后电路连接情况2i:2.电流表、电压表测量对象:I[|:I:II:「1•用电器：电流、电压、电阻::分析电路中的变量和不变量Y:丨□2.全电路：电流、电压、电阻iI||!LI[|I[|III■o:I4运用有关电学规律和电路特点建立状态方程I[|I命题点一滑动变阻器引起的动态电路问题1.如图，电源电压为8V,小灯泡L上标有“6V3W”字样，已知滑动变阻器R的最大阻值为20Q,电流表的量程为0-0.6A,电压表的量程为0-3V.灯泡电阻不随温度变化，下列说法不正确的是（）A.灯泡的电阻为120B.闭合断开S2,滑动变阻器滑片在最右端时，灯泡的实际功率为0.75WC.闭合S2,要保证电路中各元件安全，滑动变阻器R的取值范围40-7.20D.闭合S2，移动滑动变阻器，电流表的示数变化范围0.25-0.6A2．如图所示电路电源电压不变，闭合开关S移动滑动变阻器的滑片至某位置，定值电阻R0消耗的功率为2.5W；再次移动滑片至另一位置，R0消耗的功率为10W，电压表的示数为5V.若前后两次滑动变阻器消耗的功率相同，贝V电源电压U=15V。$&II_——□3.—学生按照图甲所示的电路图做实验。此时两表示数如图乙所示，电压表的示数为2V，则电热丝电阻R的阻值为5Q.已知电热丝R和滑动变‘‘X‘‘X阻器的最大阻值相等，滑片P在b端时，电热丝的发热功率为pb,滑片P在a端时，电热丝的发热功率为P，那么P:Pb=4：1。（不考虑电热丝阻D值随温度的变化）-4.如图所示，电路中定值电阻R]=20Q,R2为滑动变阻器，电源电压保持不变,当滑片在a端时，电流表示数为0.3A，滑片在b端时电压表示数为4V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率。Ri5.如图甲所示电路，R是滑动变阻器，R0是标有“8V8W”的字样的电器（不考虑阻值变化），通过小灯泡L的电流随其两端电压变化的图象如图乙所示。闭合开关S,滑动变阻器的滑片P滑到最左端时，R0恰好正常工作。（1）求电源电压；（2）滑动变阻器的滑片P在某一位置时，电压表的示数如图丙所示，求此时R接入电路的阻值。甲乙丙6.如图所示的电路，电源电压U=4.5V且保持不变，R]=5Q,R2标有“5000.5A”字样的滑动变阻器，电流表的量程为0-0.6A,电压表的量程为0〜3V,则：(1)在接入电路之前，滑动变阻器R2两端允许加载的最大电压是多少？(2)电路的最大总功率为多少？(3)为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？7•如图所示电路，电源电压恒为8V，小灯泡标有“6V3W“字样。若不考虑温度对灯泡电阻的影响，闭合开关S,求：(1)小灯泡的额定电流；(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值。(3)移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。8.在如图所示的电路中，电源电压为12V，滑动变阻器的阻值范围在0至500之间，闭合开关S,调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3A.求：(1)定值电阻R］的阻值；(2)当滑动变阻器的滑片P置于阻值最大处时，电路的总功率是多少？(得数保留1位小数)(3)电流表接入电路中的量程是0至0.6A，在不改变电流表量程的情况下,为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少？命题点二开关的通断引起的相关计算9.如图，电源电压恒定，R］=30Q,R2=60Q，当开关S3闭合，S2都断开时，电流表的示数为0.1A。(1)求电源电压；(2)当开关S3断开，S］、S2都闭合时，求电流表的示数和通电lmin电流对Ri所做的功。10.如图所示的电路，电源电压保持不变，R］=30Q,R2=10Q.当闭合开关S］、S,断开S2时，电流表的示数为0.4A。(1)求电源电压；(2)当闭合开关S2、S,断开S］时，求电流表的示数；(3)当闭合开关S2、S时，通电100s，求整个电路消耗的电能。RL11.如图所示的电路中，只闭合S］时，通过R2的电流是1.5A，R］=30Q,R2=20Q.求:(1)电源电压是多大？(2)只闭合S2时，通电20s电流通过R1产生的电热是多少？(3)开关通断情况发生变化，整个电路...
