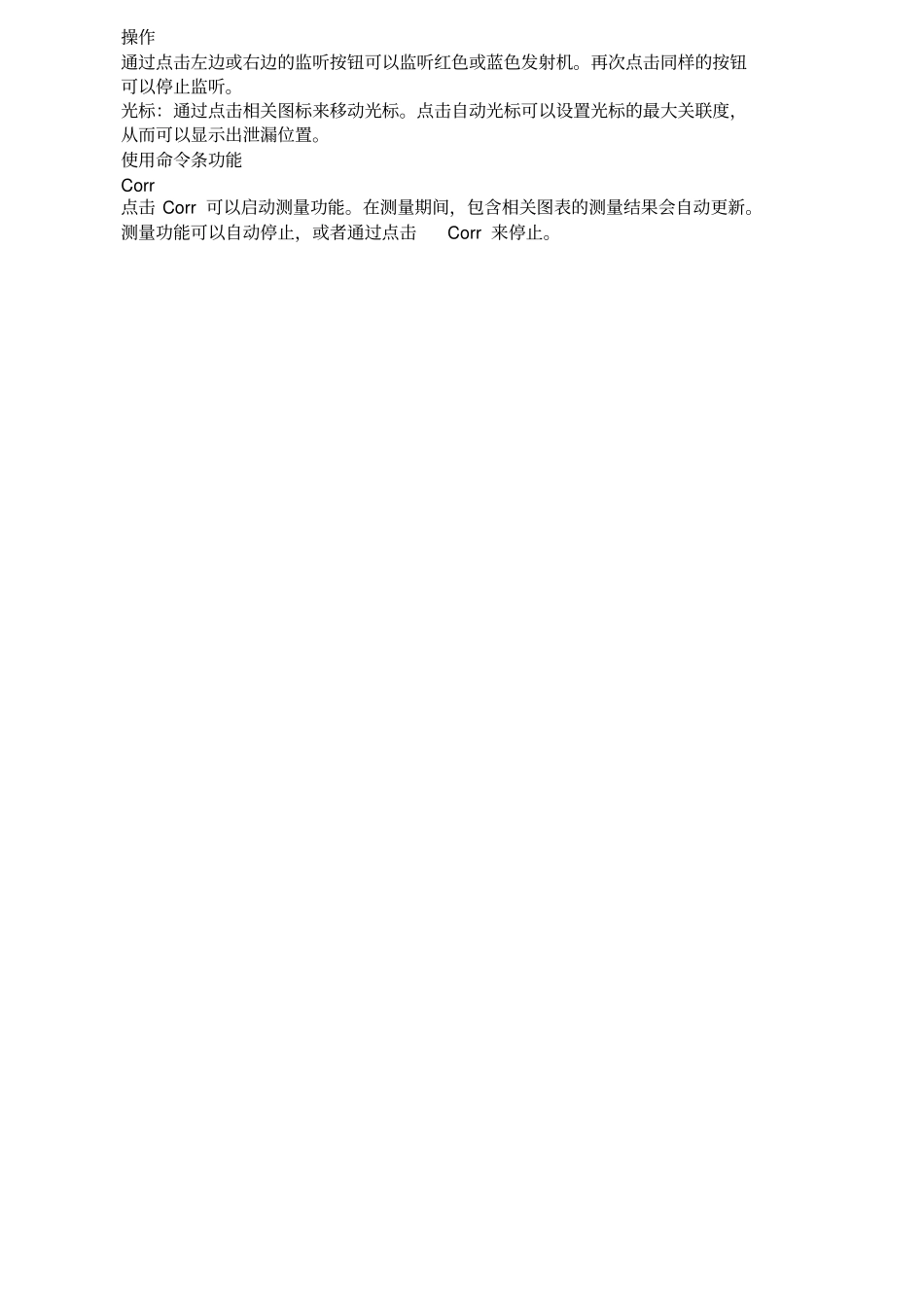

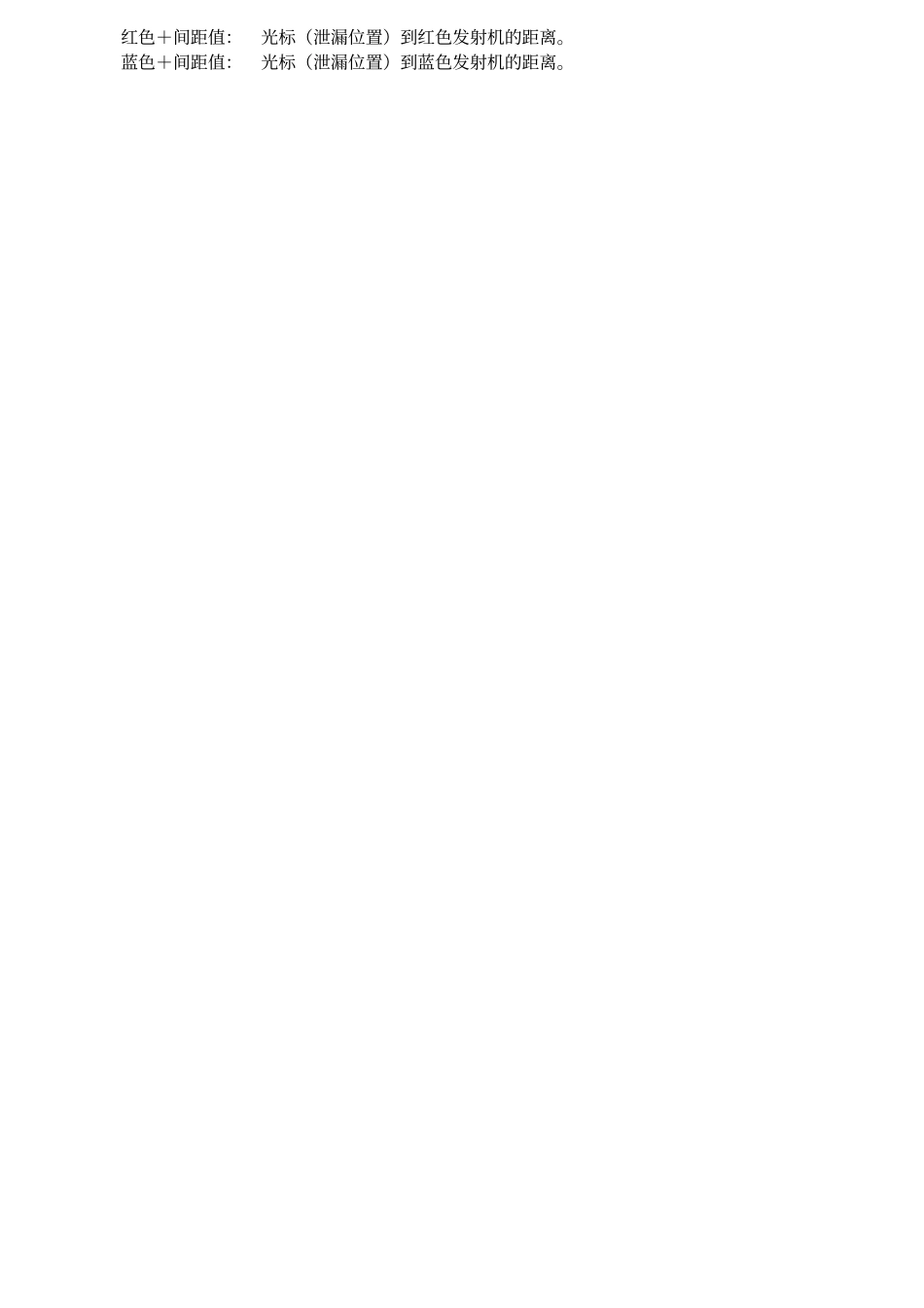

设备名称:漏水噪声相关仪设备编号:OCBC/EM-FSFH-SY/N-027负责人:漏水噪声相关仪使用规程1目的用于埋地水管线的漏点检测。2范围适用于多种管材的漏水检测(主要针对金属管线)。3设备MC7-A4操作步骤4.1使用MicroCorr7仪器发射机通过按上端的按钮来开/关发射机。内置的发光二极管会发出信号显示操作模式。关闭发射机发光二极管不亮:没有充电。发光二极管缓慢闪烁:电池正在充电。开启发射机发光二极管持续发亮:标准操作模式发光二极管短间断发亮:电量不足,能够持续到2个小时。发光二极管快速闪烁:电量严重不足,只能持续到10分钟。在打开开关45分钟后或者电池电量太低的情况下,发射机会自动关闭。主机通过按上端的按钮可以开/关主机。接通后,闪烁的发光二极管会显示仪器的初始状态,且几秒钟过后,发光二极管会转向连续状态,显示出全部操作模式。当停止与PDA(个人数字助理软件)连接,15分钟过后,主机会自动关闭。4.2使用MicroCorr7PDA(个人数字助理软件)(1.2版)当第一次将PDA(个人数字助理软件)连接到MircroCorr7主机时,PDA(个人数字助理软件)必须建立蓝牙装置与MicroCorr主机的连接。本程序只要安装一次。启动这个软件后,主屏会显示:所显示的信息包括:基本电量:(电池符号)电池电量状态红色:红色发射机的无线电信号强度(非输入信号强度)蓝色:蓝色发射机的无线电信号强度。如果主机被关闭或者没有跟蓝牙装置连接,这些信息都不会被显示出来。长度:总的管长。速率:声音速率取决于选择的管材和管径。如果输入不止一种管材资料,平均声音速率会被显示出来。滤波器:已选择的过滤器的频率范围。红色+间距值:光标(泄漏位置)到红色发射机的距离。蓝色+间距值:光标(泄漏位置)到蓝色发射机的距离。操作通过点击左边或右边的监听按钮可以监听红色或蓝色发射机。再次点击同样的按钮可以停止监听。光标:通过点击相关图标来移动光标。点击自动光标可以设置光标的最大关联度,从而可以显示出泄漏位置。使用命令条功能Corr点击Corr可以启动测量功能。在测量期间,包含相关图表的测量结果会自动更新。测量功能可以自动停止,或者通过点击Corr来停止。管道点击Pipe进入管道数据。已经进入的管区会在管道数据表中显示出来。输入从红色发射机端开始的管道资料。编辑:已选管区的编辑设置(见下面所示)。添加:添加新管区删除:删除已选管区。清除:清除所有输入数据,创建新的具有标准值的管道资料。编辑管道数据输入已选管区的长度,材料和直径。作为选择之一,声音速率还可以手工输入。点击OK确认,点击Cancel中止。滤波器:显示的信息包括:滤波器:所选择的滤波器的频率范围。图表:频率分析(FFT)会显示出红色,蓝色和组合信号频谱。选择滤波器点击按钮预先确定滤波器设置设置金属管材滤波:范围为400赫兹到最高频率。设置非金属管村滤波:范围为0赫兹到700赫兹。清除:没有过滤(0赫兹到最高频率)点击选择图表进行手工设置滤波器:较近的频率限制可以设置为已选频率值。点击OK确认,点击CANCEL中断。当确认的时候,测量结果会被重新计算。菜单文件保存⋯:将测量数据保存为文件查看⋯:查看某一个测量的结果删除⋯:删除已保存的测量数据。工具峰值抑制抑制一部分相关,以消除不必要的峰值。将指针拖动到相关图表,选择想要的范围,随后出现一个确认框。计算速率通过相关泄漏来计算声音速率。选择泄漏是否位于发射机之间(内泄)或在发射机之外(外泄),随后输入发射机之间的距离,点击OK后会启动测量功能。测量完成后,新的声音速率会被计算出来。放大放大一部分相关图。拖动相关图形上的指针到希望的位置,出现一个确认方框。如果取消放大图形,则选择“Menu-Tools-Zoom”。设置⋯语言:选择显示语言。单位:选择测量单位制,公制或者英制。基本电池:转换电池能量状态画面,显示是可充电电池还是碱性电池。串行通讯端口:选择串行通讯端号与主机相连接。信号:按百分比显示输入信号及其强度(非无线电信号强度)。更新⋯如有需要,MicroCorr7主机软件可以更新。显示信息:MicroCorr7主机软件版本。更新基本按钮:选择转换的更新文件。关于⋯Mic...
