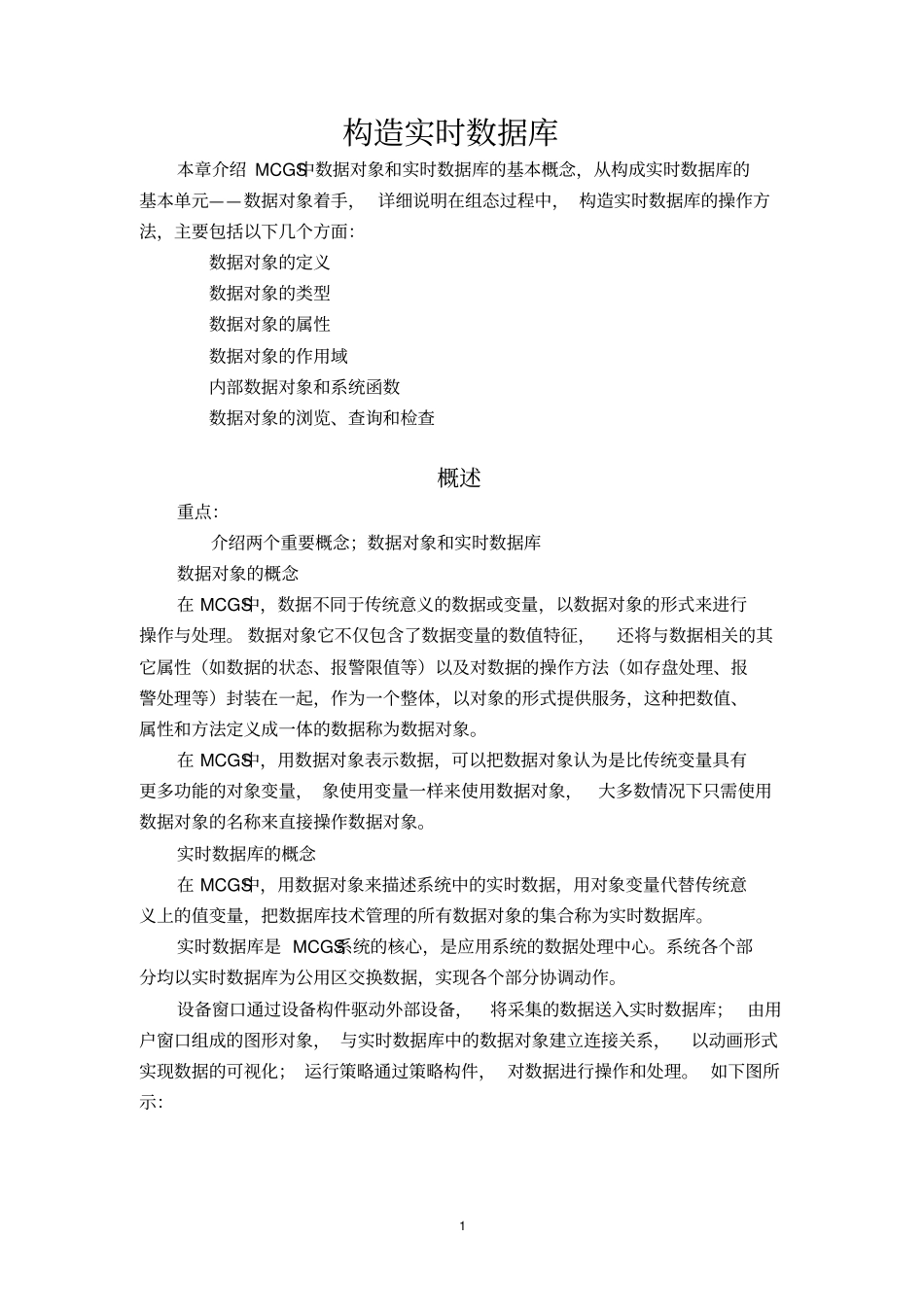

1构造实时数据库本章介绍MCGS中数据对象和实时数据库的基本概念，从构成实时数据库的基本单元——数据对象着手，详细说明在组态过程中，构造实时数据库的操作方法，主要包括以下几个方面：数据对象的定义数据对象的类型数据对象的属性数据对象的作用域内部数据对象和系统函数数据对象的浏览、查询和检查概述重点：介绍两个重要概念；数据对象和实时数据库数据对象的概念在MCGS中，数据不同于传统意义的数据或变量，以数据对象的形式来进行操作与处理。数据对象它不仅包含了数据变量的数值特征，还将与数据相关的其它属性（如数据的状态、报警限值等）以及对数据的操作方法（如存盘处理、报警处理等）封装在一起，作为一个整体，以对象的形式提供服务，这种把数值、属性和方法定义成一体的数据称为数据对象。在MCGS中，用数据对象表示数据，可以把数据对象认为是比传统变量具有更多功能的对象变量，象使用变量一样来使用数据对象，大多数情况下只需使用数据对象的名称来直接操作数据对象。实时数据库的概念在MCGS中，用数据对象来描述系统中的实时数据，用对象变量代替传统意义上的值变量，把数据库技术管理的所有数据对象的集合称为实时数据库。实时数据库是MCGS系统的核心，是应用系统的数据处理中心。系统各个部分均以实时数据库为公用区交换数据，实现各个部分协调动作。设备窗口通过设备构件驱动外部设备，将采集的数据送入实时数据库；由用户窗口组成的图形对象，与实时数据库中的数据对象建立连接关系，以动画形式实现数据的可视化；运行策略通过策略构件，对数据进行操作和处理。如下图所示：2定义数据对象重点：定义数据对象的方法定义数据对象的过程，就是构造实时数据库的过程。定义数据对象时，在组态环境工作台窗口中，选择“实时数据库”标签，进入实时数据库窗口页，显示已定义的数据对象，如下图所示。对于新建工程，窗口中显示系统内建的四个字符型数据对象，分别是InputETime、InputSTime、InputUser1和InputUser2。当在对象列表的某一位置增加一个新的对象时，可在该处选定数据对象，鼠标单击“新增对象”按钮，则在选中的对象之后增加一个新的数据对象；如不指定位置，则在对象表的最后增加一个新的数据对象。新增对象的名称以选中的对象名称为基准，按字符递增的顺序由系统缺省确定。对于新建工程，首次定义的数据对象。缺省名称为Data1。需要注意的是，数据对象的名称中不能带有空格，否则会影响对此数据对象存盘数据的读取。为了快速生成多个相同类型的数据对象，可以选择“成组增加”按钮，弹出“成组增加数据对象”对话框，一次定义多个数据对象，如上图所示。成组增加的数据对象，名称由主体名称和索引代码两部分组成。其中，“对象名称”一栏，代表该组对象名称的主体部分，而“起始索引值”则代表第一个成员的索引代码，其它数据对象的主体名称相同，索引代码依次递增。成组增加的数据对象，其他特性如数据类型、工程单位、最大最小值等都是一致的。3数据对象的类型重点：数据对象的类型和特点在MCGS中，数据对象有开关型、数值型、字符型、事件型和组对象等五种类型。不同类型的数据对象，属性不同，用途也不同。开关型数据对象记录开关信号（0或非0）的数据对象称为开关型数据对象，通常与外部设备的数字量输入输出通道连接，用来表示某一设备当前所处的状态。开关型数据对象也用于表示MCGS中某一对象的状态，如对应于一个图形对象的可见度状态。开关型数据对象没有工程单位和最大最小值属性，没有限值报警属性，只有状态报警属性。数值型数据对象在MCGS中，数值型数据对象的数值范围是：负数是从-3.402823E38到-1.401298E-45，正数是从1.401298E-45到3.402823E38。数值型数据对象除了存放数值及参与数值运算外，还提供报警信息，并能够与外部设备的模拟量输入输出通道相连接。数值型数据对象有最大和最小值属性，其值不会超过设定的数值范围。当对象的值小于最小值或大于最大值时，对象的值分别取为最小值或最大值。数值型数据对象有限值报警属性，可同时设置下下限、下限、上限、上上限、上偏差、下偏差等六种报警限值，当对象的值超过设定的限值时...
