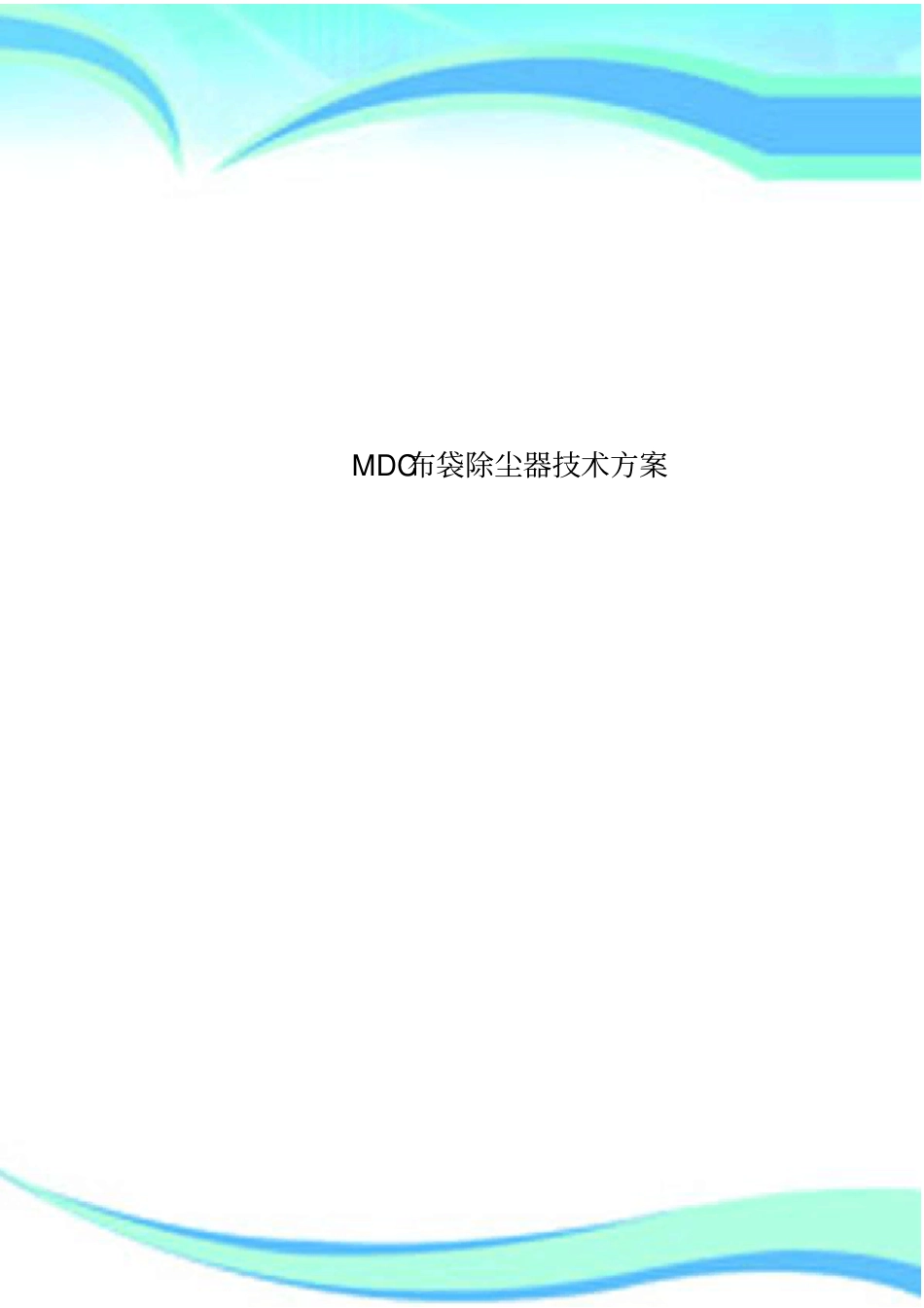

MDC布袋除尘器技术实施方案VIP免费

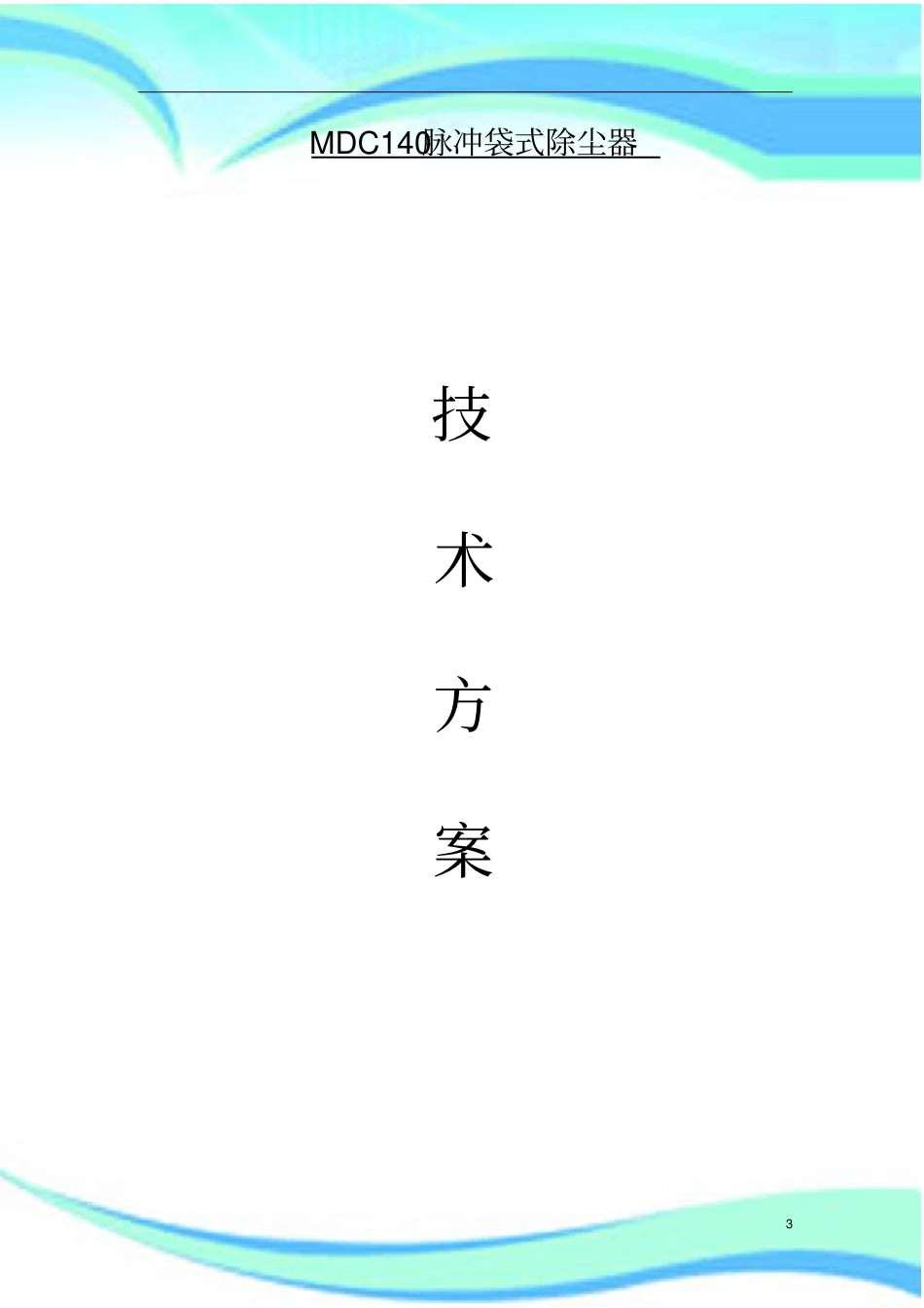

MDC布袋除尘器技术方案2————————————————————————————————作者：————————————————————————————————日期：3MDC140脉冲袋式除尘器技术方案4一、设计原则我们在除尘设计时，以“简单、实用、可靠、经济”为方向，并结合行业特点，本着以下原则进行了综合考虑：1、不影响操作工艺，为生产服务。2、满足国家及行业对环保的要求，达标排放。3、除尘技术经实践检验，设备能长期稳定、高效、可靠运行。4、有较好的性能价格比。5、确保配套件的高质量，以提高除尘器的运行可靠性。6、结构应美观紧凑，方便进行保温、防雨处理。7、方便保养、维修。8、方便运输安装。二、设计依据烟尘的最终净化是通过除尘器来完成的，除尘器设计的优劣，将直接决定除尘系统的捕集效果、系统能耗以及系统能否长期稳定运行。现有的除尘器形式较多，各有利弊。一台所谓优秀的除尘器，仅仅是针对某一个扬尘工艺点来说，是净化效果良好的优秀除尘器，并不是放在任何工艺点甚至近似工艺点都优秀的除尘器。因此，必须针对具体扬尘工艺点的粉尘状况（温度、湿度、酸碱性、磨蚀性、粒径、燃爆性、粘结性、浸润性等）、管道布置、捕集形式、设备运行周期等各个方面，进行综合考虑：1、烟尘的物理、化学性质，包含密度、温度、湿度、酸碱性、粒径分布、浸润性、粘附性、磨蚀性、燃爆性、露点等。52、烟尘的风量变动范围及周期。3、本公司的丰富治理经验。4、技术标准4.1.火电厂大气污染物排放标准GB13223-19964.2.环境空气质量标准GB3095-19964.3.袋式除尘器安装技术要求与验收规范JB/T8471-94.4脉冲喷吹类袋式除尘器JB/T8532-199764.5.袋式除尘器性能测试方法GB12138-894.6.袋式除尘器用滤料及滤袋技术条件GB12625-904.7.袋式除尘器用滤袋框架技术条件JB/T5917-914.8.通风与空调工程施工及验收规范GB50243-974.9.涂装前钢材表面锈蚀等级和除锈等级GB8923-884.10.钢结构设计规范GBJ17-884.11.钢结构工程施工验收规范GBJ205-834.12.机械设备安装工程施工及验收规范TJ231-754.13.建筑钢结构荷载规范GBJ9-874.14.建筑抗震设计规范GBJ11-894.15.钢制平台、扶手、栏杆GB4053-934.16.固定式钢斜梯GB4053.2-834.17.钢制阀门的一般要求BE1124-894.18.火力发电厂热力设备和管道保温油漆设计技术规定SDGJ59-844.19.工业企业噪声控制设计规范GBJ78-8564.20.焊接接头的基本型式与尺寸GB985-986-884.21.普通碳素结构钢和低合金结构钢冷轧薄钢板及钢带GB11253-894.22.普通碳素结构钢和低合金结构钢冷轧厚钢板技术条件GB3274-834.23.优质碳素结构钢钢号和一般技术条件GB699-884.24.电力工程电缆设计规范GB50217-944.25.生产设备安全卫生设计总则GB5083-854.26.锅炉大气污染物排放标准GWPB3-19994.27.机电产品包装通用技术条件GB/T13384-924.28.电气装置安装工程施工技术条件GBJ232-82三、采用技术1.抗结露脉冲除尘枝术(引进技术)对滤袋作防油防水表面处理、彻底去除压缩气源中的水分、油污。同时除尘器采用外部保温，灰斗部分采用蒸气盘管加热提高除尘器的抗结露性能。2、超音速引流喷射原理脉冲行喷吹嘴部加超音速引流喷嘴，合理调配同一吹管上喷嘴口径大小，以均流喷吹压缩气源，在相同压缩气耗前提下，达到2-3倍的清灰效果，并有效保护滤袋口部不受损伤。3、采用文丘里管技术产生二次诱导风，提高清灰动能。实验证明，采用与不采用文丘里管诱导技术，清灰效果差别很大。采用文丘里管清灰更彻底、滤袋更干净；不采用文丘里管滤袋上尚有7残灰吸附在上面，尤其是滤袋的下部。脉冲阀动作时产生的声波还可以使滤袋产生微振动，起到辅助清灰作用。本方案采用文丘里管即保证了清灰效果，又不会减小除尘器进滤面积增大除尘器阻力。4、气流均布技术除尘器设置梯形进气烟道，灰斗设置导流均布板，使气流均匀进入每个气室，灰斗导流板还防止安装、维修及运行过程中的落袋。同时，进气气流方向的设计，预沉降高温大颗粒粉尘，减少对滤袋的磨损。5、高效密封除尘器采用钢体与有机硅胶条线性密封，漏风率控制在2%以内。四、设计步骤1、安装场地的长宽高限制;2、系统的实际处理风...
