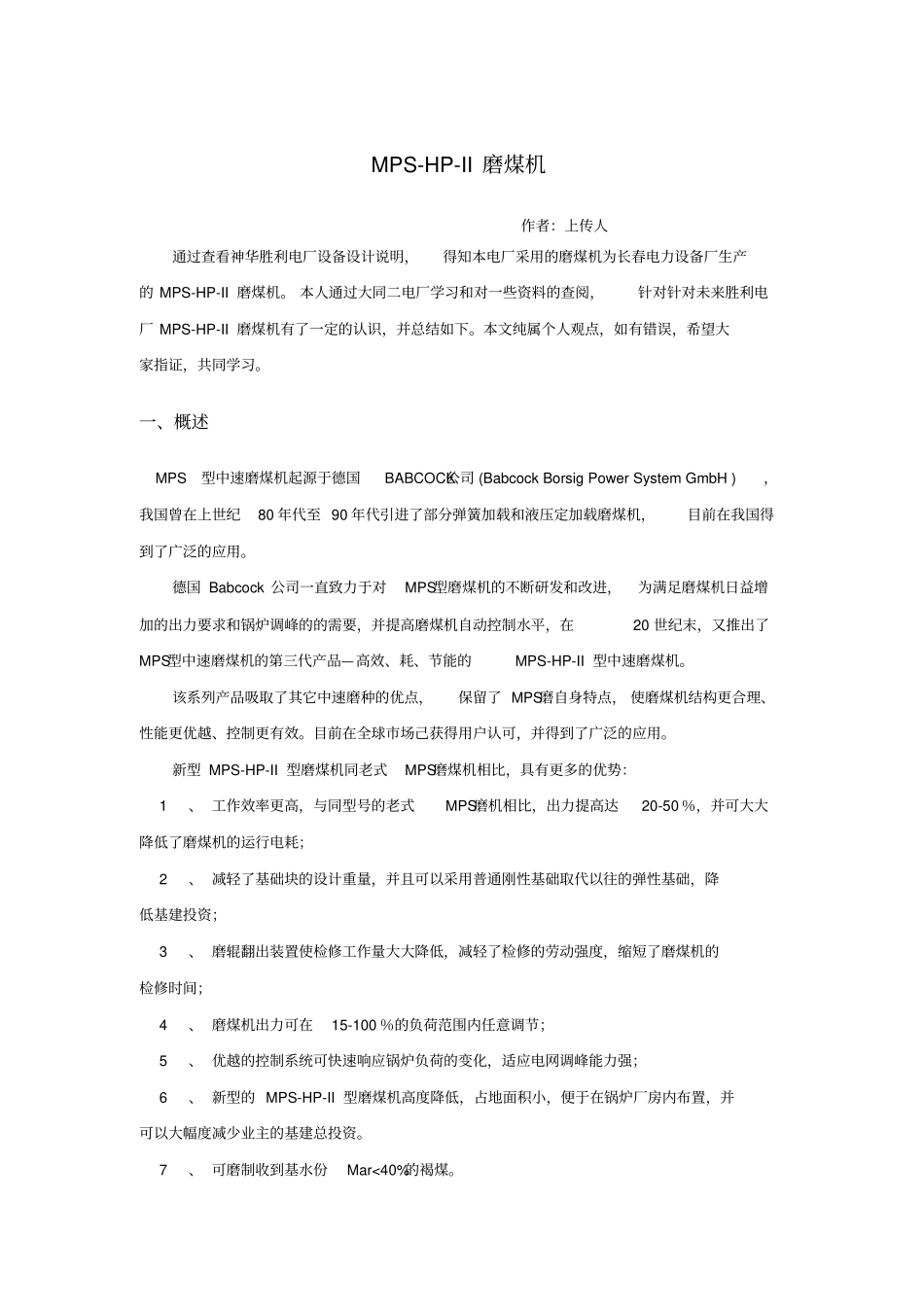

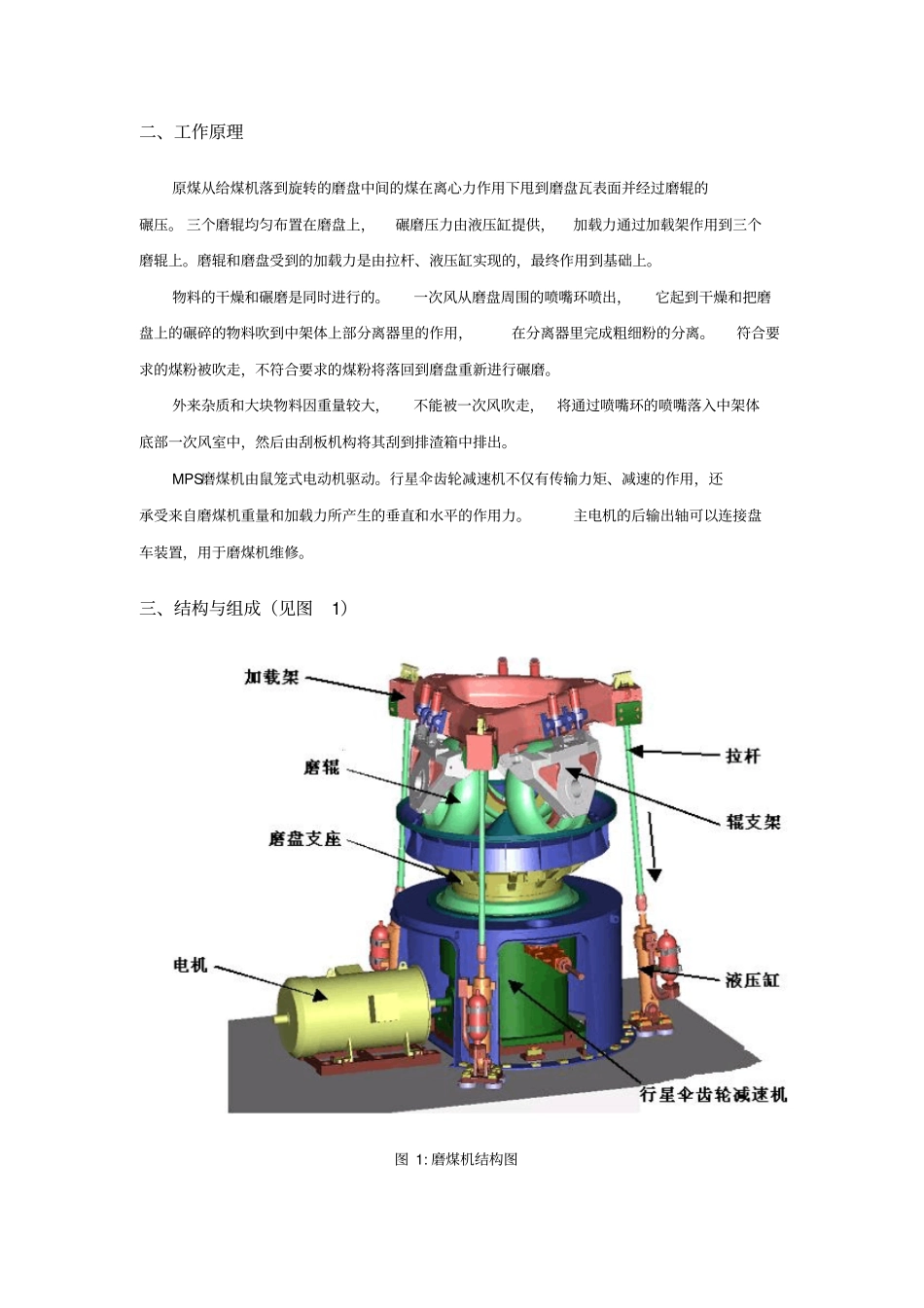

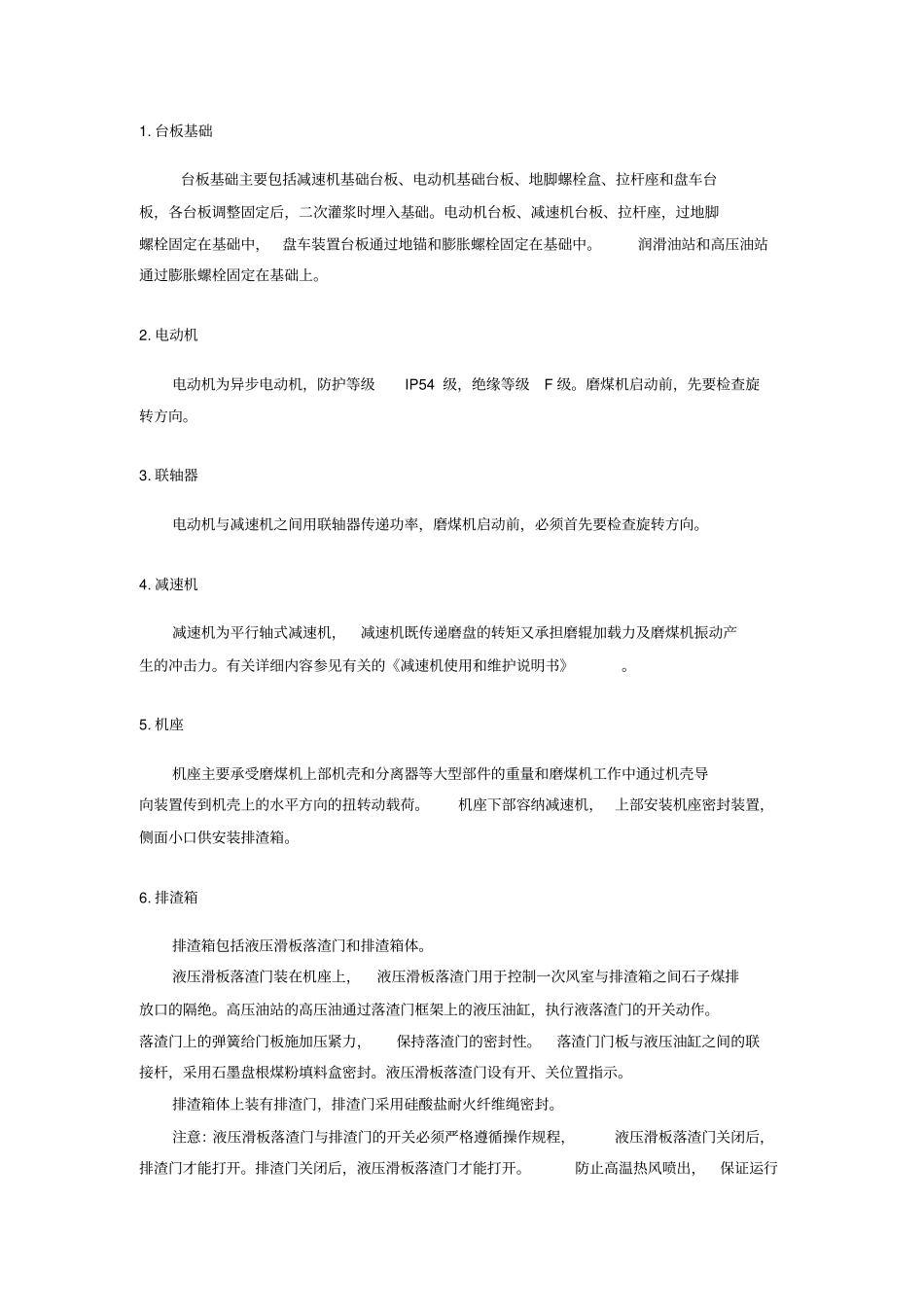

MPS-HP-II磨煤机作者：上传人通过查看神华胜利电厂设备设计说明，得知本电厂采用的磨煤机为长春电力设备厂生产的MPS-HP-II磨煤机。本人通过大同二电厂学习和对一些资料的查阅，针对针对未来胜利电厂MPS-HP-II磨煤机有了一定的认识，并总结如下。本文纯属个人观点，如有错误，希望大家指证，共同学习。一、概述MPS型中速磨煤机起源于德国BABCOCK公司(BabcockBorsigPowerSystemGmbH)，我国曾在上世纪80年代至90年代引进了部分弹簧加载和液压定加载磨煤机，目前在我国得到了广泛的应用。德国Babcock公司一直致力于对MPS型磨煤机的不断研发和改进，为满足磨煤机日益增加的出力要求和锅炉调峰的的需要，并提高磨煤机自动控制水平，在20世纪末，又推出了MPS型中速磨煤机的第三代产品—高效、耗、节能的MPS-HP-II型中速磨煤机。该系列产品吸取了其它中速磨种的优点，保留了MPS磨自身特点，使磨煤机结构更合理、性能更优越、控制更有效。目前在全球市场己获得用户认可，并得到了广泛的应用。新型MPS-HP-II型磨煤机同老式MPS磨煤机相比，具有更多的优势：1、工作效率更高，与同型号的老式MPS磨机相比，出力提高达20-50％，并可大大降低了磨煤机的运行电耗；2、减轻了基础块的设计重量，并且可以采用普通刚性基础取代以往的弹性基础，降低基建投资；3、磨辊翻出装置使检修工作量大大降低，减轻了检修的劳动强度，缩短了磨煤机的检修时间；4、磨煤机出力可在15-100％的负荷范围内任意调节；5、优越的控制系统可快速响应锅炉负荷的变化，适应电网调峰能力强；6、新型的MPS-HP-II型磨煤机高度降低，占地面积小，便于在锅炉厂房内布置，并可以大幅度减少业主的基建总投资。7、可磨制收到基水份Mar<40%的褐煤。二、工作原理原煤从给煤机落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压。三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上。磨辊和磨盘受到的加载力是由拉杆、液压缸实现的，最终作用到基础上。物料的干燥和碾磨是同时进行的。一次风从磨盘周围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离。符合要求的煤粉被吹走，不符合要求的煤粉将落回到磨盘重新进行碾磨。外来杂质和大块物料因重量较大，不能被一次风吹走，将通过喷嘴环的喷嘴落入中架体底部一次风室中，然后由刮板机构将其刮到排渣箱中排出。MPS磨煤机由鼠笼式电动机驱动。行星伞齿轮减速机不仅有传输力矩、减速的作用，还承受来自磨煤机重量和加载力所产生的垂直和水平的作用力。主电机的后输出轴可以连接盘车装置，用于磨煤机维修。三、结构与组成（见图1）图1:磨煤机结构图1.台板基础台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板，各台板调整固定后，二次灌浆时埋入基础。电动机台板、减速机台板、拉杆座，过地脚螺栓固定在基础中，盘车装置台板通过地锚和膨胀螺栓固定在基础中。润滑油站和高压油站通过膨胀螺栓固定在基础上。2.电动机电动机为异步电动机，防护等级IP54级，绝缘等级F级。磨煤机启动前，先要检查旋转方向。3.联轴器电动机与减速机之间用联轴器传递功率，磨煤机启动前，必须首先要检查旋转方向。4.减速机减速机为平行轴式减速机，减速机既传递磨盘的转矩又承担磨辊加载力及磨煤机振动产生的冲击力。有关详细内容参见有关的《减速机使用和维护说明书》。5.机座机座主要承受磨煤机上部机壳和分离器等大型部件的重量和磨煤机工作中通过机壳导向装置传到机壳上的水平方向的扭转动载荷。机座下部容纳减速机，上部安装机座密封装置，侧面小口供安装排渣箱。6.排渣箱排渣箱包括液压滑板落渣门和排渣箱体。液压滑板落渣门装在机座上，液压滑板落渣门用于控制一次风室与排渣箱之间石子煤排放口的隔绝。高压油站的高压油通过落渣门框架上的液压油缸，执行液落渣门的开关动作。落渣门上的弹簧给门板施加压紧力，保持落渣门的密封性。落渣门门板与液压油缸之间的联接杆，采用石墨盘根煤粉填料盒密封。液压滑板落渣门设有开、关位置指示。排渣箱体上装有排渣门，排...
