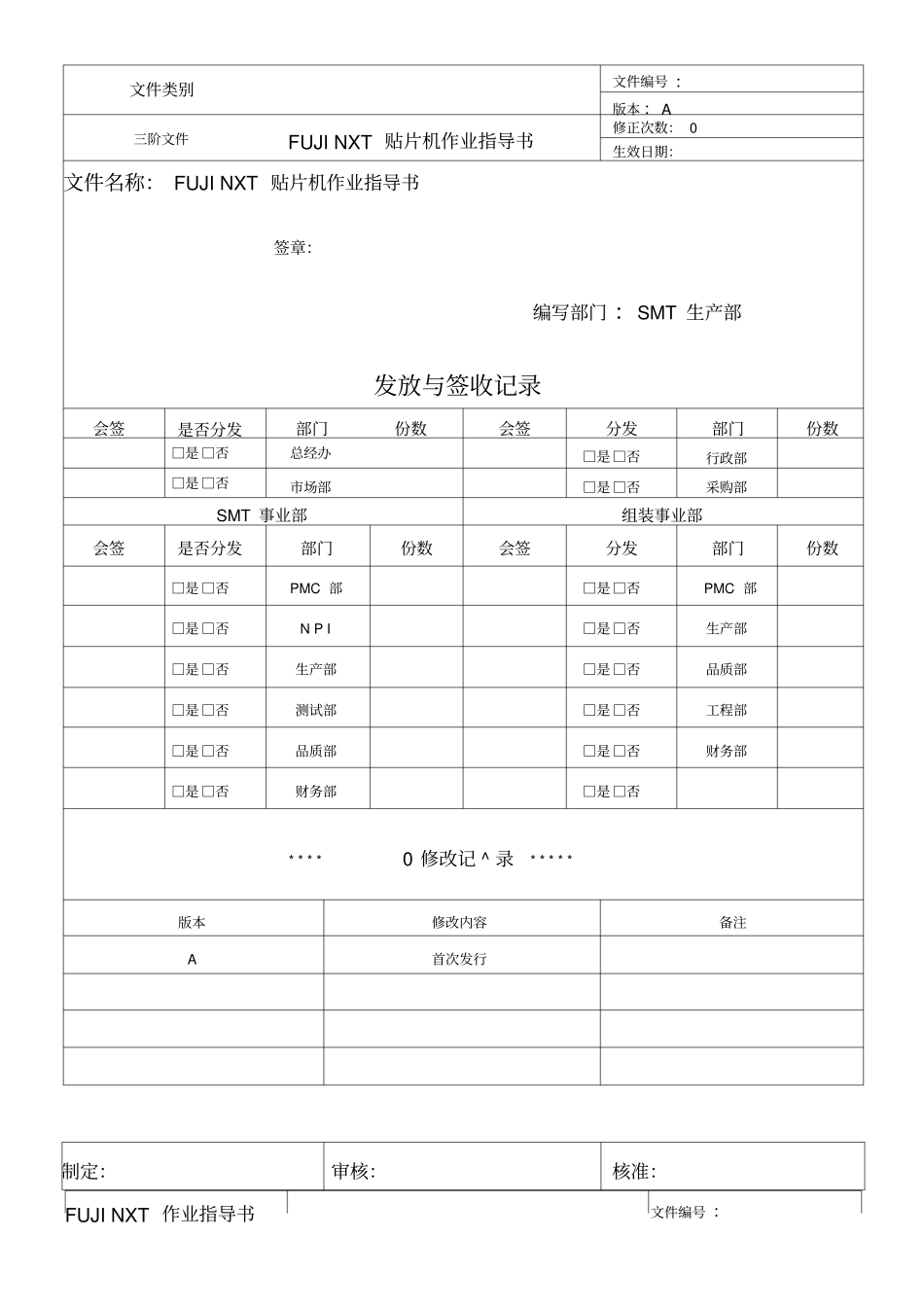

文件类别文件编号：版本：A三阶文件FUJINXT贴片机作业指导书修正次数：0生效日期：文件名称：FUJINXT贴片机作业指导书签章：编写部门：SMT生产部发放与签收记录会签是否分发部门份数会签分发部门份数□是□否总经办□是□否行政部□是□否市场部□是□否采购部SMT事业部组装事业部会签是否分发部门份数会签分发部门份数□是□否PMC部□是□否PMC部□是□否NPI□是□否生产部□是□否生产部□是□否品质部□是□否测试部□是□否工程部□是□否品质部□是□否财务部□是□否财务部□是□否****0修改记^录*****版本修改内容备注A首次发行制定：审核：核准：FUJINXT作业指导书文件编号：文件类别版本:A三阶文件FUJINXT贴片机作业指导书修正次数：0页次：2/5生效日期：1.目的为了让操作员正确使用NXT贴片机，保证生产效率、设备正常。2.范围适用于本公司FUJINXT贴片机操作。3.内容3.1开机生产前准备3.1.1确认生产程序名与上料表名称相一致。3.1.2确认生产机型与机台生产程序相一致。3.1.3检查核对FEEDERS置与上料表相一致，且所上物料与上料表上物料名称一致3.1.4物料站位自检0K后，要求IPQC确认无误后方可开机生产。3.1.5新程序第一次生产或机器重启后，作业员一定要得到工程人员的允许才可开机。3.2机器操作面板介绍FUJINXT作业指导书文件类别文件编号：版本:A三阶文件FUJINXT贴片机作业指导书修正次数：0页次：3/5生效日期：321机器在接通总电源后，STANDBYT会亮起（红色），按下POWE键启动模组322按下START键机器会根据程序命令开始动作。3.2.3按下CYCLESTO键，机器会完成在执行的单循环动作后停止。3.2.4按下STOP键后，机器会完成已进入机台里的所有的PCB/PCB的工作后，而自动退还吸嘴于吸嘴放置平台，作业员请不要随意按此键。3.2.5READ9N键，消除机器报警异常。如果作业员发现异常报警没有见过时，请不要急于消除开机生产，要立即反馈给工程人员判定解决。3.2.6按住GROUP，看到机器灯塔的红灯都亮起时，再按需操作的按钮，可同时完成需要机器执行的同一个命令。3.2.7按下MUNUA键进入机器手动控制单元，作业员只需了解此令，按OK键模组会自动松开，慢慢的滑出基座，拉出模组，可对机器进行清扫。拉动模组时一定要轻拉轻推，手要拉住刹车握紧手把。3.2.8机器在正常生产过程中按下MONITO键，可看到物料的识别过程。此功能不要常开。START幵ifiNXT的动作STOP私足生板主产的间隙中哼止NXTMANUAL显示手胡指舍POWER便NXT的电渭ON/OFFCANCEL取消直板療炸OK决定直板廉炸箭头键堵动摄件磐上旳光琢GROU3同讨燥乍几台模组READYOM解除错吴CYCLE宮TOP坤动咋凋坏吃HNXTMONITOR切挽到影供业淮￡视崖STANDBY在NXT的SLEE^时点亮命令，把光标移至此命FUJINXT作业指导书文件类别文件编号：版本:A三阶文件FUJINXT贴片机作业指导书修正次数：0页次：4/5生效日期：4.注意事项4.1操作机器一疋要谨记安全第一，机台在运转时，身体或衣物不要触碰到机台运转部位，更不要因为熟悉机器的特性了，在机器没有正常停止的状态下，而把手伸到机台内拿取东西或PCBA等物品。4.2在拉出模组时要注意不要有阻碍物挡住模组的自由出入，更加要注意不要撞到模组或模组撞到人。4.3机器上严禁放东西，作业员不可倚靠、坐、故意损坏机台设备。4.4发现机器异常或有异响时要及时停机反馈给工程人员，机器如有异常而正常不能停止时请按下E-STOP通知工程人员解决。在正常操作过程中请不要随意按E-SOTP4.5当作业员发现有抛料现象时（站位显示为黄灯），请第一时间更换FEEDER如得不到改善请马上知会工程人员处理。当发现有FEEDERS良时，更换放于程序房，以便得到最快的处理，切不可堆积等待处理。4.6作业员要做好每天的设备点检工作（内容按照设备点检表执行），并做好机台与工作场所的5S。4.7对受控发行的站位表要保管好，不可涂写乱画。有变动的一定要相关人员签名确认，24小时内要求工程人员发放新站位表。5.记录5.1NXT贴片机日常点检记录表FUJINXT作业指导书文件类别文件编号：版本:A三阶文件FUJINXT贴片机作业指导书修正次数：0页次：5/5生效日期：NXT贴片机日常点检记录表项目线别：月份：1.2.3.4.5.6.7.8.9.1).1.12.13.1l.1f...
