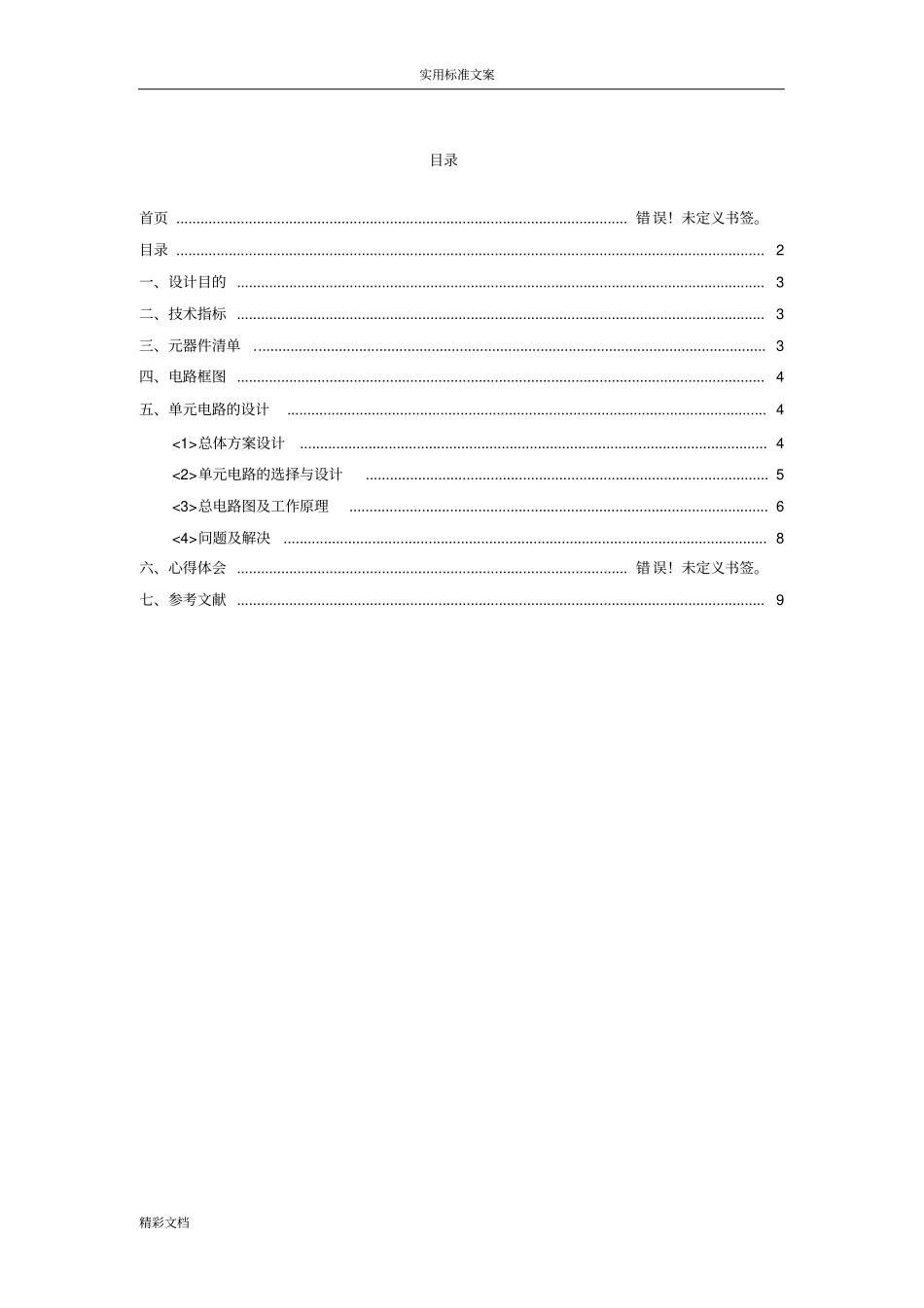

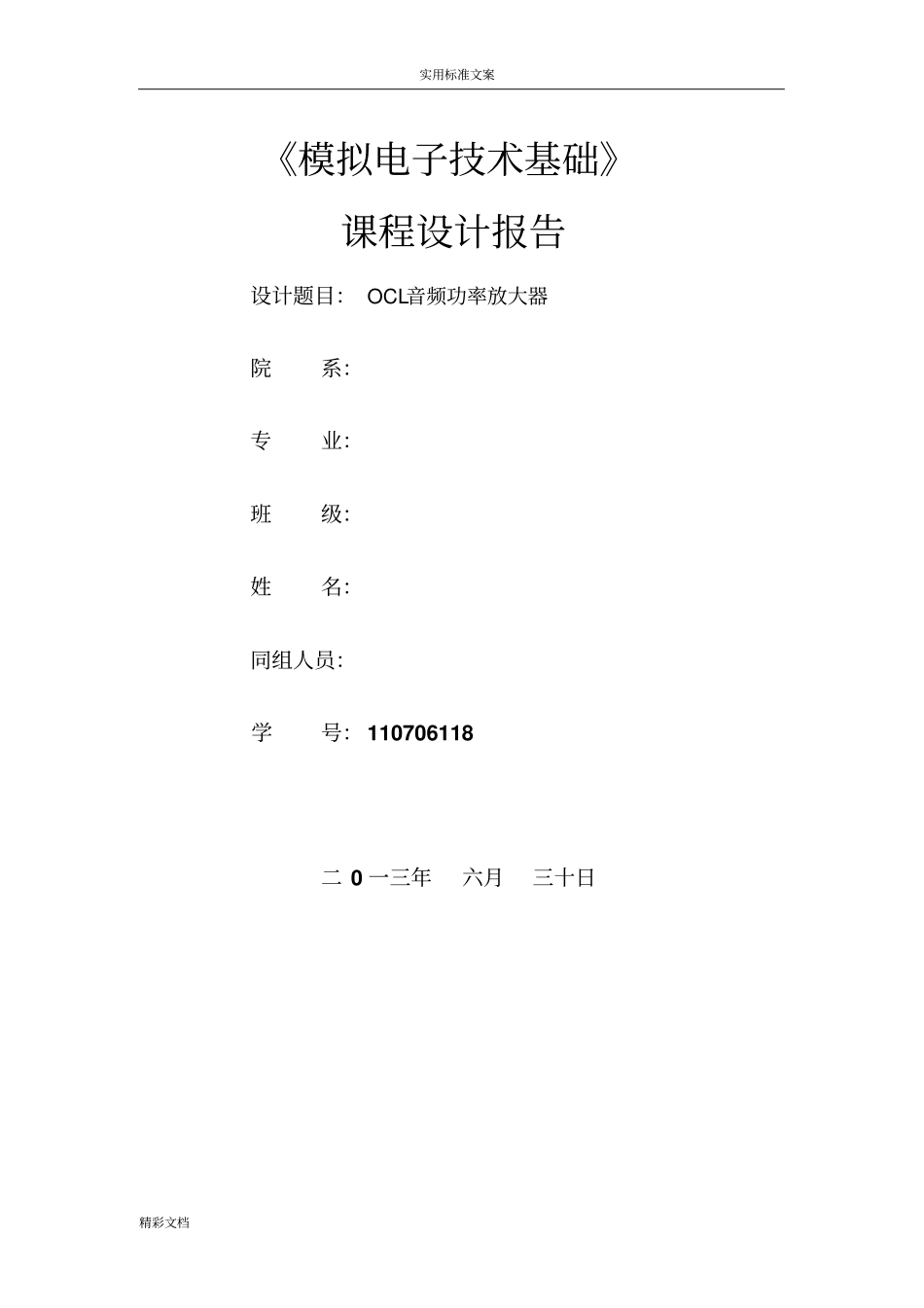

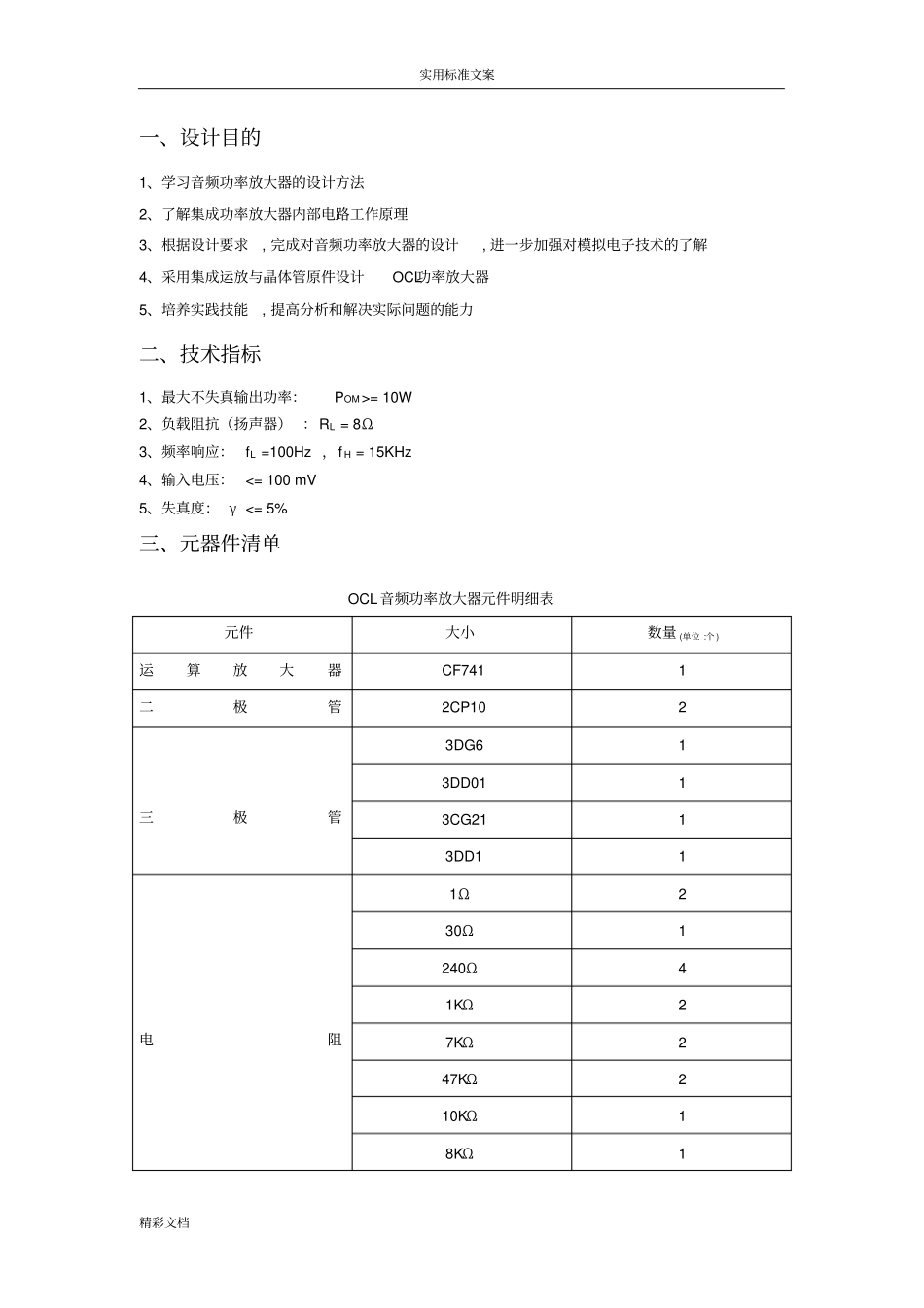

实用标准文案精彩文档《模拟电子技术基础》课程设计报告设计题目:OCL音频功率放大器院系:专业:班级:姓名:同组人员:学号:110706118二0一三年六月三十日实用标准文案精彩文档目录首页................................................................................................................错误!未定义书签。目录..................................................................................................................................................2一、设计目的...................................................................................................................................3二、技术指标...................................................................................................................................3三、元器件清单...............................................................................................................................3四、电路框图...................................................................................................................................4五、单元电路的设计.......................................................................................................................4<1>总体方案设计....................................................................................................................4<2>单元电路的选择与设计....................................................................................................5<3>总电路图及工作原理........................................................................................................6<4>问题及解决........................................................................................................................8六、心得体会.................................................................................................错误!未定义书签。七、参考文献...................................................................................................................................9实用标准文案精彩文档一、设计目的1、学习音频功率放大器的设计方法2、了解集成功率放大器内部电路工作原理3、根据设计要求,完成对音频功率放大器的设计,进一步加强对模拟电子技术的了解4、采用集成运放与晶体管原件设计OCL功率放大器5、培养实践技能,提高分析和解决实际问题的能力二、技术指标1、最大不失真输出功率:POM>=10W2、负载阻抗(扬声器):RL=8Ω3、频率响应:fL=100Hz,fH=15KHz4、输入电压:<=100mV5、失真度:γ<=5%三、元器件清单OCL音频功率放大器元件明细表元件大小数量(单位:个)运算放大器CF7411二极管2CP102三极管3DG613DD0113CG2113DD11电阻1Ω230Ω1240Ω41KΩ27KΩ247KΩ210KΩ18KΩ1实用标准文案精彩文档电容0.1μF110μF2四、电路框图五、单元电路的设计<1>总体方案设计1、设计思路功率放大器的作用是给负载Rl提供一定的输出功率,当RI一定时,希望输出功率尽可能大,输出信号的非线性失真尽可能小,且效率尽可能高。由于OCL电路采用直接耦合方式,为了保证工作稳定,必须采用有效措施抑制零点漂移,为了获得足够大的输出功率驱动负载工作,故需要有足够高的电压放大倍数。因此,性能良好的OCL功率放大器应由输入级,推动级和输出机等部分组成。2、OCL功放各级的作用和电路结构特征①输入级:主要作用是抑制零点漂移,保证电路工作稳定,同时对前级(音调控制级)送来的信号作用低失真,低噪声放大。为此,采用带恒流源的,由复合管组成的差动放大电路,且设置的静态偏置电流较小。②推动级作用是获得足够高的电压放大倍数,以及为输出级提供足够大的驱动电流,为此,可采带集电极有源负载的共射放大电路,其静态偏置电流比输入级要大。③输出级的作用...
