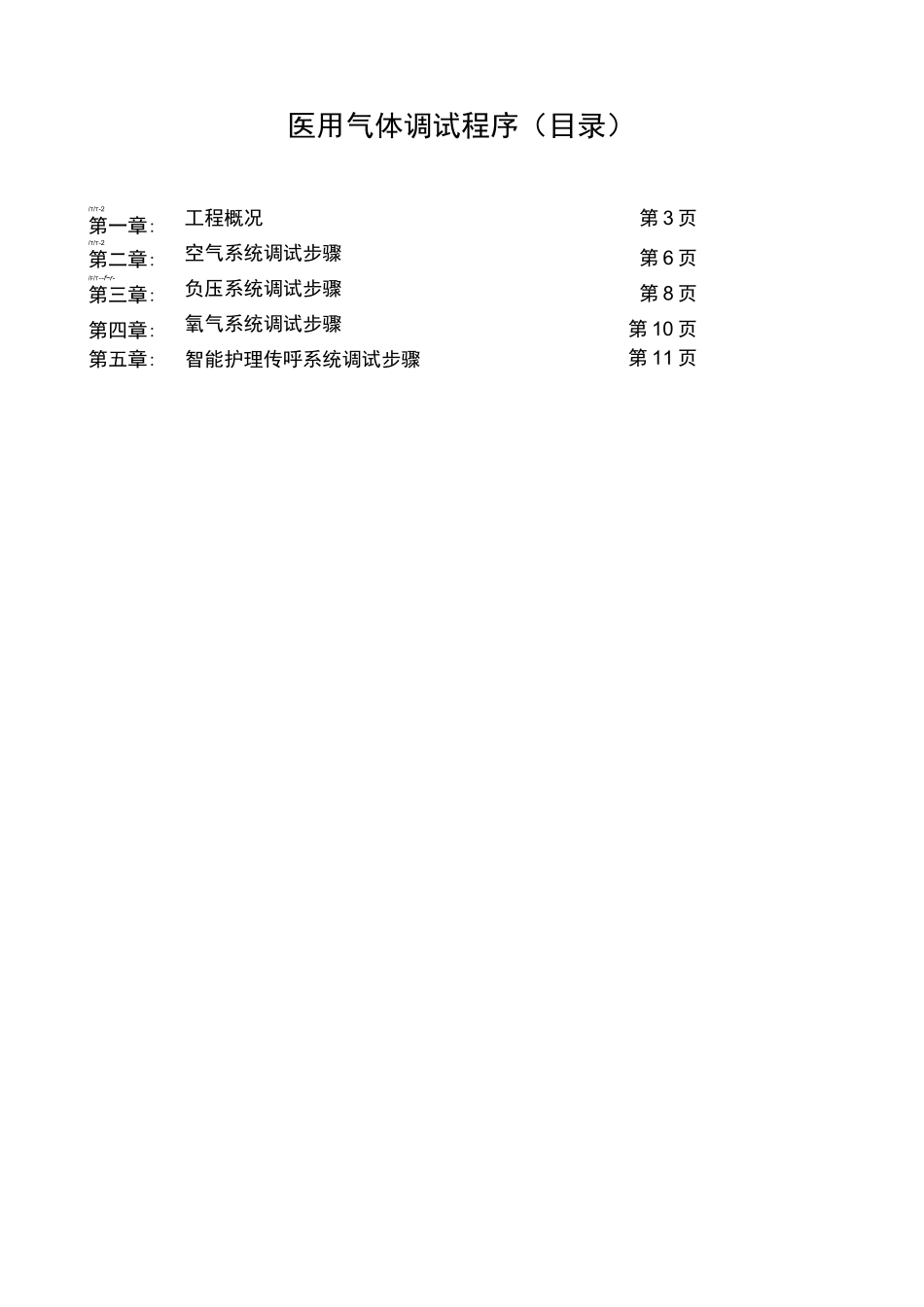

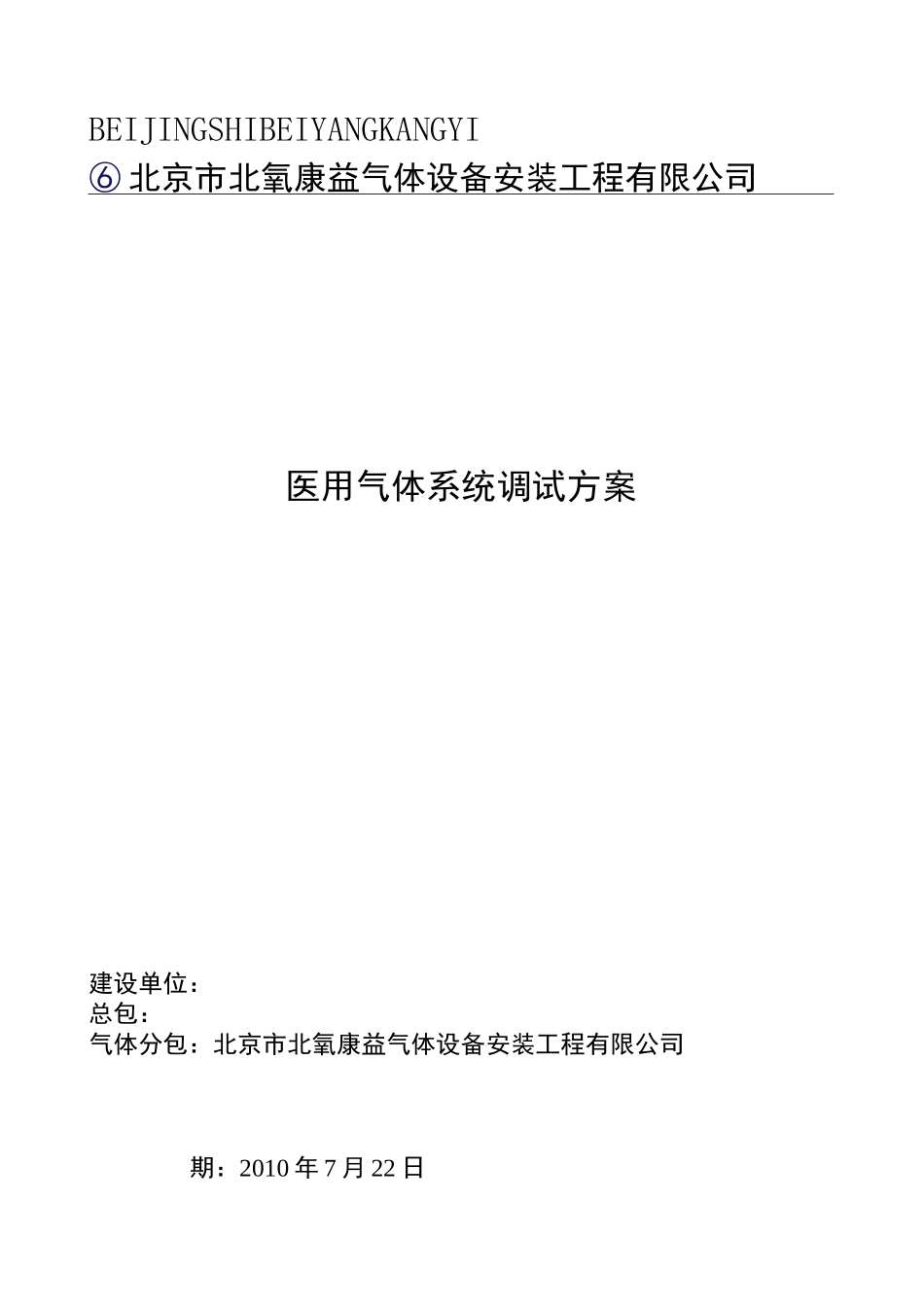

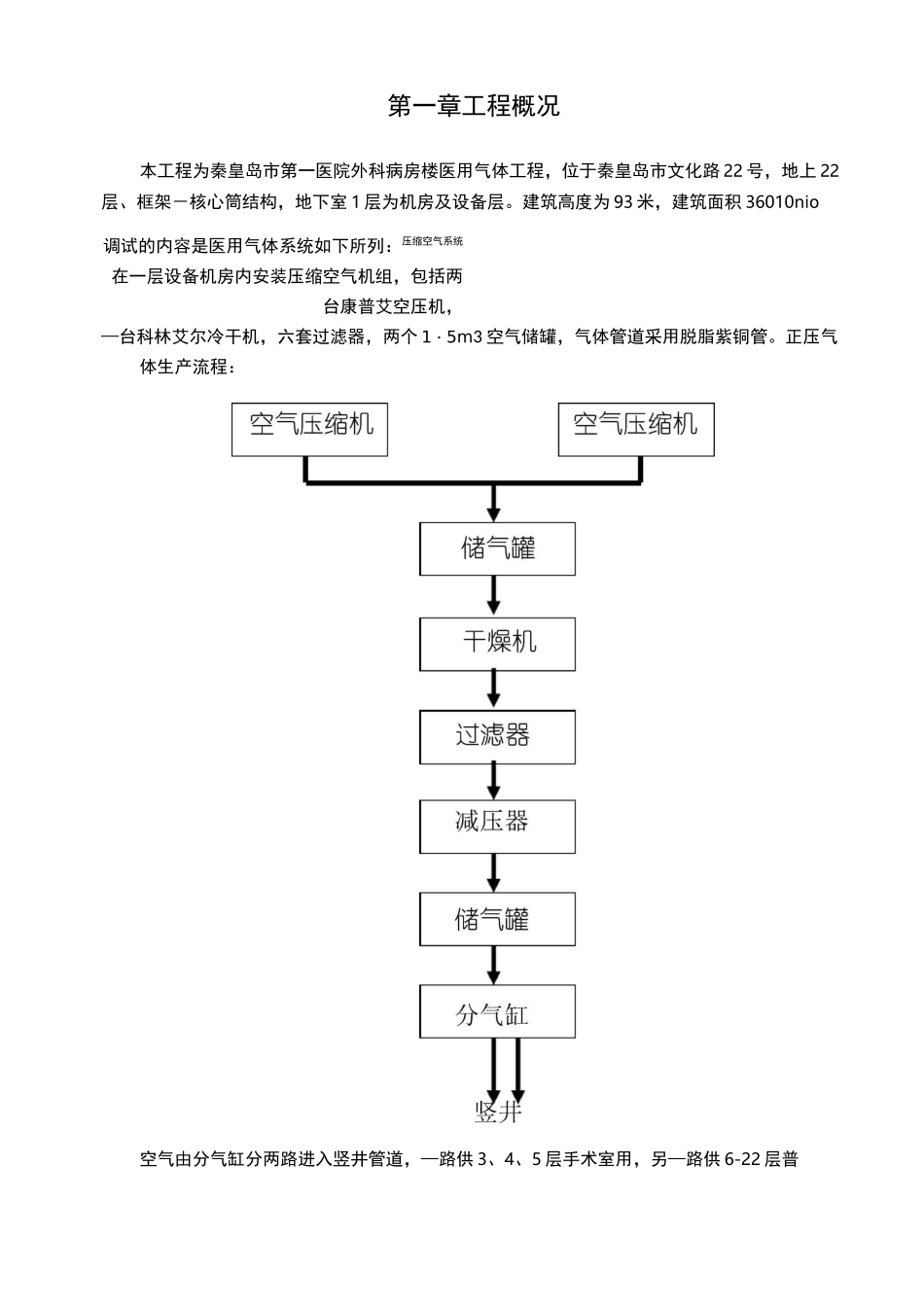

BEIJINGSHIBEIYANGKANGYI⑥北京市北氧康益气体设备安装工程有限公司医用气体系统调试方案建设单位：总包：气体分包：北京市北氧康益气体设备安装工程有限公司期：2010年7月22日医用气体调试程序（目录）/T/T-2第一章:工程概况第3页/T/T-2第二章:空气系统调试步骤第6页/F/T--f~r-第三章:负压系统调试步骤第8页第四章:氧气系统调试步骤第10页第五章:智能护理传呼系统调试步骤第11页第一章工程概况本工程为秦皇岛市第一医院外科病房楼医用气体工程，位于秦皇岛市文化路22号，地上22层、框架－核心筒结构，地下室1层为机房及设备层。建筑高度为93米，建筑面积36010nio调试的内容是医用气体系统如下所列：压缩空气系统在一层设备机房内安装压缩空气机组，包括两台康普艾空压机，—台科林艾尔冷干机，六套过滤器，两个1・5m3空气储罐，气体管道采用脱脂紫铜管。正压气体生产流程：空气由分气缸分两路进入竖井管道，—路供3、4、5层手术室用，另—路供6-22层普负压水环式真空水环式真空通病房用。负压系统：负压机组设备设置在设备间内，包括两台水环式真空泵，一台汽水分离器，两个负压罐，负压产生的气体通过设备层间排除室外。负压工艺流程：竖井负压罐气水分离器通过设备层排除室外负压气体分两路进入竖井，一路供3、4、5层手术室，一路供6-22层普通病房使用。集中供氧系统：氧气气源由原液氧站提供，通过增加新的氧气管道送至地下一层设备间内。经过减压装置后，气体压力降至0.45Mpa-0.55Mpa之间，在分两路送至竖井内，一路供3、4、5层手术室用，一路供6-22层普通病房使用。由液氧站供氧气减压装气体出口r气体出口，气体增补出口医用传呼系统：采用亚华智能护理通讯系统，6-22层每层设置一台传呼主机，一台显示屏，每个床位一台分机，每个卫*间一台紧急呼叫按钮。传呼主机放置在护士台并配有话机一部，显示屏安装在楼道吊顶下。传呼系统流程图护士站主机第二章空气系统调试步骤一、调试准备工作1、资料准备1)设计图纸和设计说明书，清楚设计意图和设计参数；2)主要设备产品安装使用说明书，了解各种设备的性能和使用方法；2、现场准备1)工具：绝缘表、万用表、钳型电流表、噪音表、螺丝刀、钳子等；2)检查设备、系统结构是否符合设计要求及规范规定；3)检查系统和设备安装质量是否符合设计要求和施工验收规范要求；4)检查及确保各管道、设备的完整无损。3、调试说明：1)调试依据：设计文件、产品说明以及设计、施工规范等；2)调试项目和调试程序参照各种设备的程序及表格；3)使用仪表及精度要经过计量部门校验，取得合格证明；二、空气机组调试1、机械检查•康普艾空压机1)空压机外壳清洁；2)空压机接线是否正确；3)所有配件，螺丝及固定件等均牢固安装；4)空压机气体方向正确；5)空压机压力是否和液晶屏显示一致；6)检查所有接地是否完成；7)检查元件是否齐全，型号是否符合设计要求；8)检查控制箱绝缘测试；9)检查控制箱控制线路是否符合设计要求；10)检查指示灯及标牌是否清晰；注：所有检查的记录应全部清楚填写及记录并于系统运行及平衡前完成整改2、空压机开启1)空压机试运转前，应清扫机房。2)试运转前，应检查空压机外观，并符合下列要求：◊空压机的型号、规格等均应符合设计要求。◊空压机气体出□处的短管应严密不漏气。◊空压机内的轴承处应有足够的润滑油，若不足时，应加足。加注的润滑油的种类和数量应符合设备技术文件的规定。◊空压机的调节阀门应启闭灵活，定位装置应可靠。空压机内的接电线安全可靠。三、楼层空气管道检查调试1)检查各层竖井阀门◊检查6-22层竖井阀门是否处于关闭状态。◊打开分气缸阀门，气体进入竖井，查看压力是否降低。2)分层检查空气系统◊依次打开6-22层竖井阀门，查看各层压力降幅，并做记录。3)整体系统检查◊打开整体系统，观察24小时，查看压力降幅，并做好记录。第三章负压系统调试步骤一、调试准备工作1资料准备1)设计图纸和设计说明书，清楚设计意图和设计参数；2)主要设备产品安装使用说明书，了解各种设备的性能和使用方法；2现场准备1)工具：绝缘表、万用表、钳型电流表、螺丝刀、钳子等；2)检查设备、系统结构是否符合设计要求...
