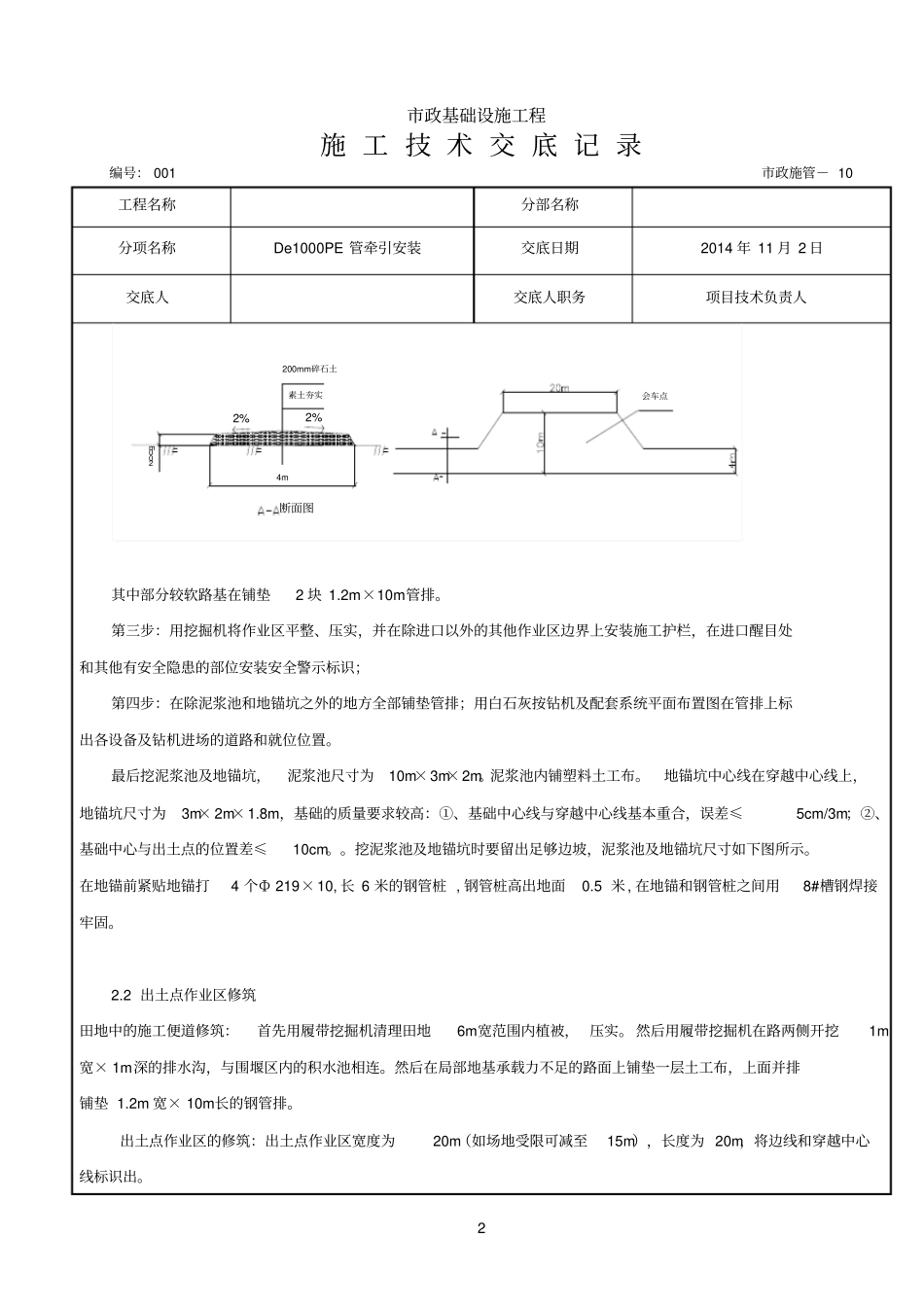

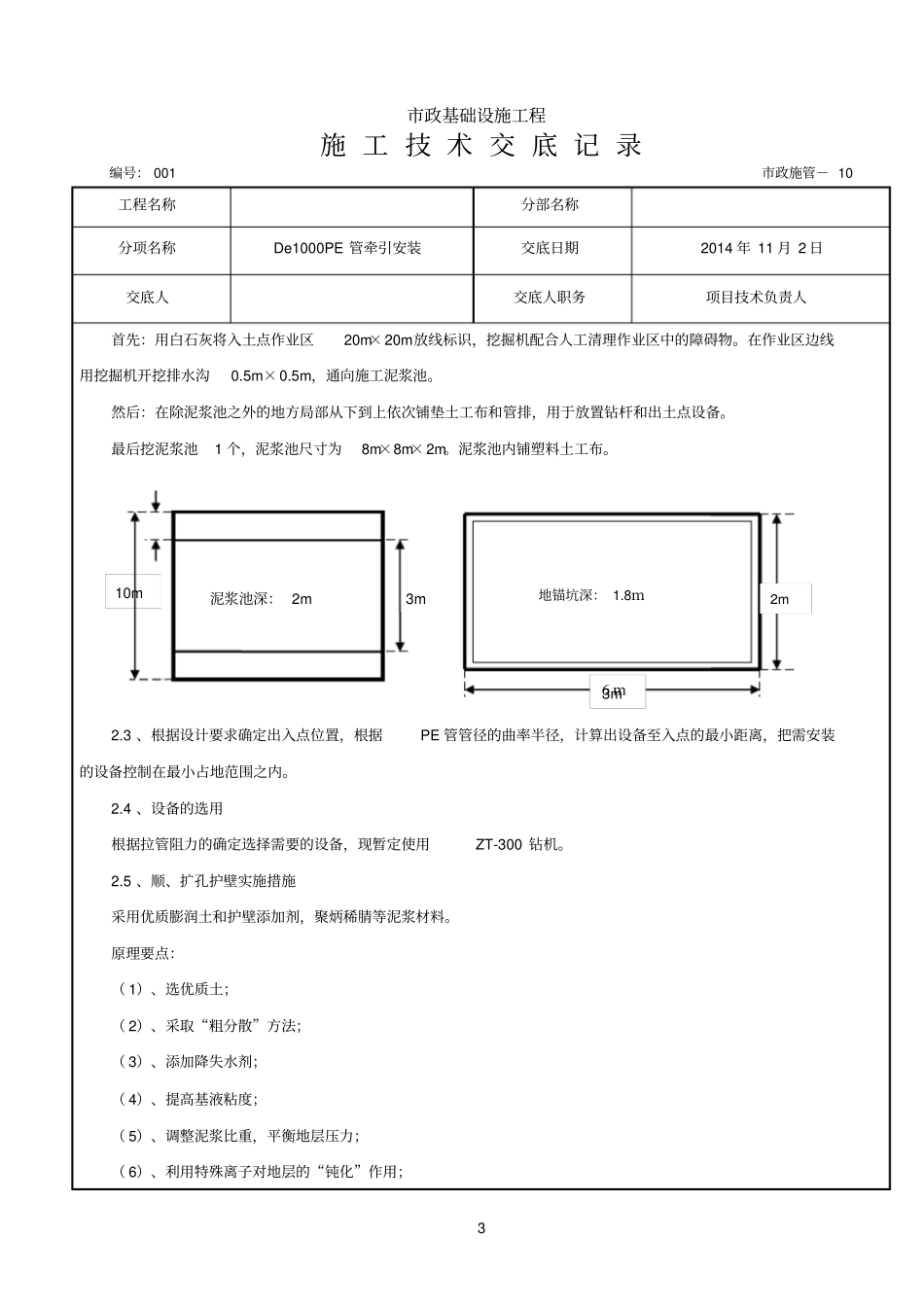

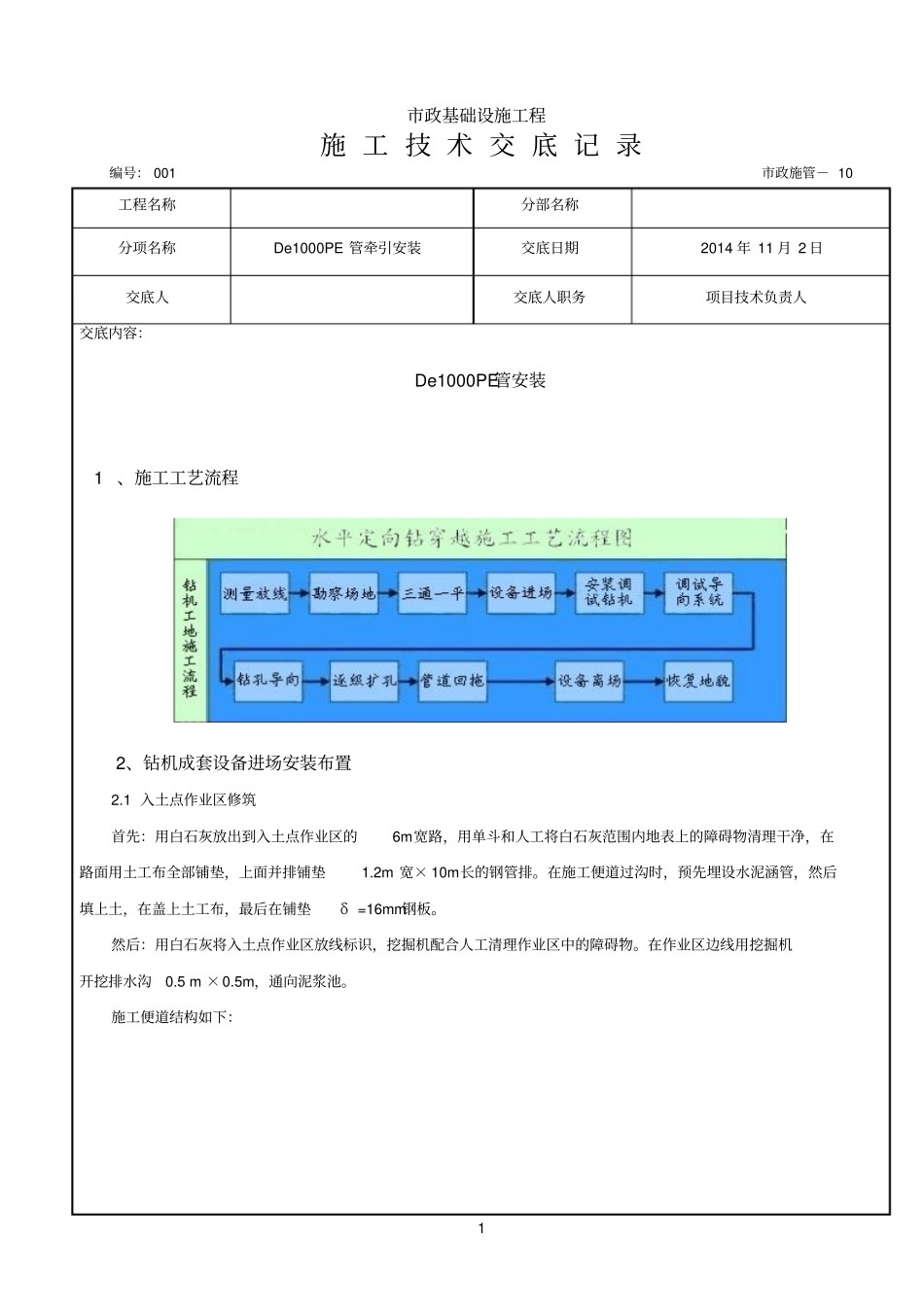

市政基础设施工程施工技术交底记录编号：001市政施管－101工程名称分部名称分项名称De1000PE管牵引安装交底日期2014年11月2日交底人交底人职务项目技术负责人交底内容：De1000PE管安装1、施工工艺流程2、钻机成套设备进场安装布置2.1入土点作业区修筑首先：用白石灰放出到入土点作业区的6m宽路，用单斗和人工将白石灰范围内地表上的障碍物清理干净，在路面用土工布全部铺垫，上面并排铺垫1.2m宽×10m长的钢管排。在施工便道过沟时，预先埋设水泥涵管，然后填上土，在盖上土工布，最后在铺垫δ=16mm钢板。然后：用白石灰将入土点作业区放线标识，挖掘机配合人工清理作业区中的障碍物。在作业区边线用挖掘机开挖排水沟0.5m×0.5m，通向泥浆池。施工便道结构如下：市政基础设施工程施工技术交底记录编号：001市政施管－102工程名称分部名称分项名称De1000PE管牵引安装交底日期2014年11月2日交底人交底人职务项目技术负责人200mm碎石土素土夯实断面图4m200m2%2%会车点其中部分较软路基在铺垫2块1.2m×10m管排。第三步：用挖掘机将作业区平整、压实，并在除进口以外的其他作业区边界上安装施工护栏，在进口醒目处和其他有安全隐患的部位安装安全警示标识；第四步：在除泥浆池和地锚坑之外的地方全部铺垫管排；用白石灰按钻机及配套系统平面布置图在管排上标出各设备及钻机进场的道路和就位位置。最后挖泥浆池及地锚坑，泥浆池尺寸为10m×3m×2m。泥浆池内铺塑料土工布。地锚坑中心线在穿越中心线上，地锚坑尺寸为3m×2m×1.8m，基础的质量要求较高：①、基础中心线与穿越中心线基本重合，误差≤5cm/3m；②、基础中心与出土点的位置差≤10cm。。挖泥浆池及地锚坑时要留出足够边坡，泥浆池及地锚坑尺寸如下图所示。在地锚前紧贴地锚打4个Ф219×10,长6米的钢管桩,钢管桩高出地面0.5米,在地锚和钢管桩之间用8#槽钢焊接牢固。2.2出土点作业区修筑田地中的施工便道修筑：首先用履带挖掘机清理田地6m宽范围内植被，压实。然后用履带挖掘机在路两侧开挖1m宽×1m深的排水沟，与围堰区内的积水池相连。然后在局部地基承载力不足的路面上铺垫一层土工布，上面并排铺垫1.2m宽×10m长的钢管排。出土点作业区的修筑：出土点作业区宽度为20m（如场地受限可减至15m），长度为20m，将边线和穿越中心线标识出。市政基础设施工程施工技术交底记录编号：001市政施管－103工程名称分部名称分项名称De1000PE管牵引安装交底日期2014年11月2日交底人交底人职务项目技术负责人首先：用白石灰将入土点作业区20m×20m放线标识，挖掘机配合人工清理作业区中的障碍物。在作业区边线用挖掘机开挖排水沟0.5m×0.5m，通向施工泥浆池。然后：在除泥浆池之外的地方局部从下到上依次铺垫土工布和管排，用于放置钻杆和出土点设备。最后挖泥浆池1个，泥浆池尺寸为8m×8m×2m。泥浆池内铺塑料土工布。2.3、根据设计要求确定出入点位置，根据PE管管径的曲率半径，计算出设备至入点的最小距离，把需安装的设备控制在最小占地范围之内。2.4、设备的选用根据拉管阻力的确定选择需要的设备，现暂定使用ZT-300钻机。2.5、顺、扩孔护壁实施措施采用优质膨润土和护壁添加剂，聚炳稀腈等泥浆材料。原理要点：（1）、选优质土；（2）、采取“粗分散”方法；（3）、添加降失水剂；（4）、提高基液粘度；（5）、调整泥浆比重，平衡地层压力；（6）、利用特殊离子对地层的“钝化”作用；６ｍ地锚坑深：1.8ｍ2m10m3m泥浆池深：2m3m市政基础设施工程施工技术交底记录编号：001市政施管－104工程名称分部名称分项名称De1000PE管牵引安装交底日期2014年11月2日交底人交底人职务项目技术负责人（7）、利用大分子链网在井壁上的隔膜作用；（8）、利用微颗粒的堵塞作用；（9）、活度平衡。根据以上原理使充入孔内的泥浆均匀分布在孔壁上，起到防止孔壁塌方、松散，携带钻硝、润滑钻具的作用。3、导航设计原理图如下ABCDa1a2L2LL1R2R1H第二造斜段直孔钻进段第一造斜段图：3-6导向孔轨迹示意图式中Ｒ1、Ｒ2分别为第一造斜段、第二造斜段曲率半径;α1、α2分别为入口、出口倾角。相应的计算公式为：hRharctga1221)12(1hRhLhRharctga2222)22(2hRhL4、磁...
