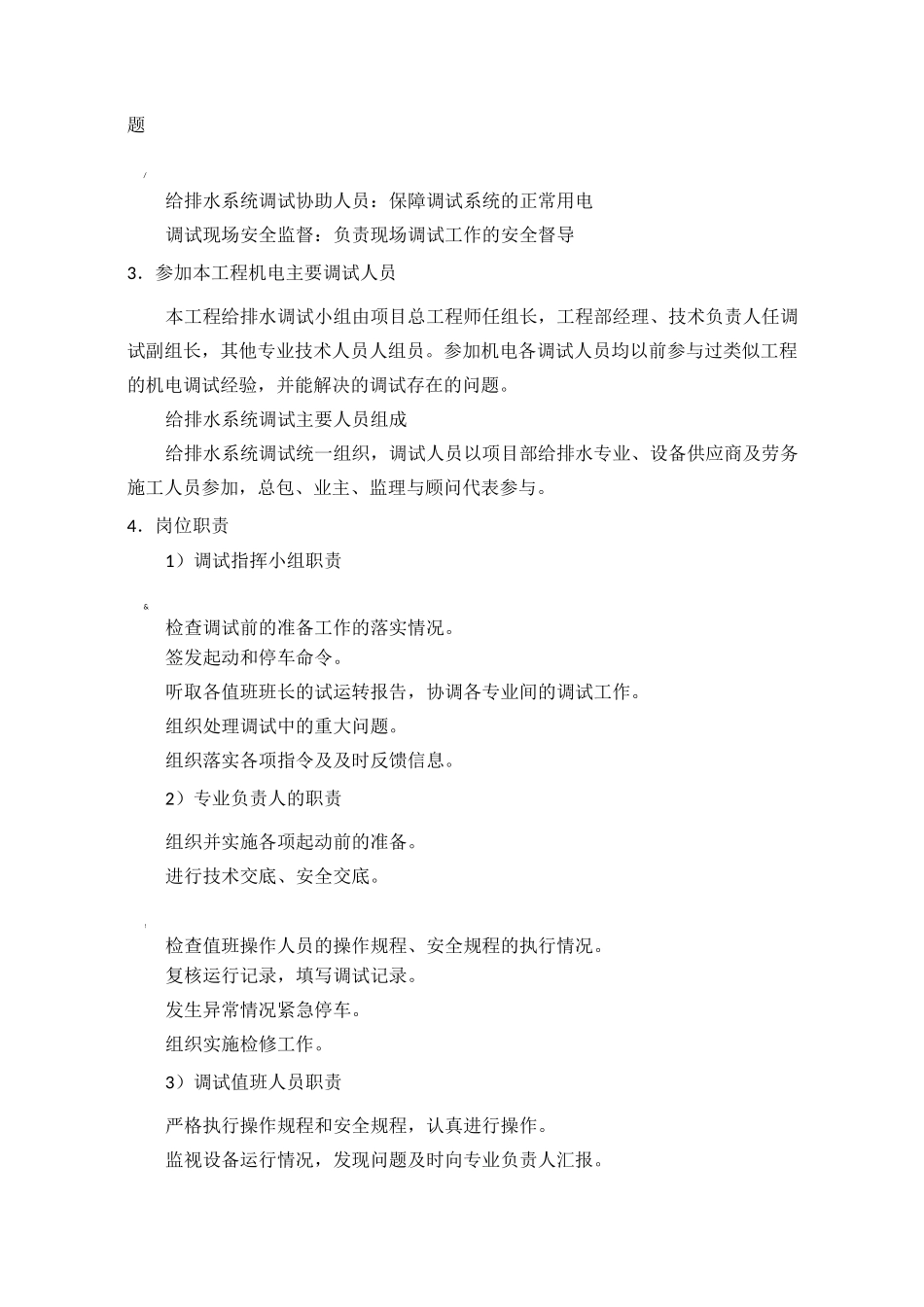

给排水系统调试方案一、调试前的准备1．检查室外水源管道的压力和流量，应符合设计要求；2．参加调试人员参照图纸复查并熟悉各个系统的管路走向；3．参加调试人员要做到思想重视,分工明确,组织严密,指挥统一;4．水源及排水系统或临时水源，临时排水系统准备充分。水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通和安全。排放管的截面不应小于被冲洗管截面的60%。5.准备好调试过程中各种仪器、工具、人员安排及核验各种项目的记录表格二、调试小组组织架构1.给排水调试工作机构图2.组织架构及人员安排调试组组长和调试组副组长主要职责：协调统筹项目部调试的对外及对内的各种关系给排水调试负责人主要职责：给排水系统调试工作的统筹和组织调试组成员主要职责：调试中的专职操作实施人员，并处理调试中的技术问题/给排水系统调试协助人员：保障调试系统的正常用电调试现场安全监督：负责现场调试工作的安全督导3．参加本工程机电主要调试人员本工程给排水调试小组由项目总工程师任组长，工程部经理、技术负责人任调试副组长，其他专业技术人员人组员。参加机电各调试人员均以前参与过类似工程的机电调试经验，并能解决的调试存在的问题。给排水系统调试主要人员组成给排水系统调试统一组织，调试人员以项目部给排水专业、设备供应商及劳务施工人员参加，总包、业主、监理与顾问代表参与。4．岗位职责1）调试指挥小组职责&检查调试前的准备工作的落实情况。签发起动和停车命令。听取各值班班长的试运转报告，协调各专业间的调试工作。组织处理调试中的重大问题。组织落实各项指令及及时反馈信息。2）专业负责人的职责组织并实施各项起动前的准备。进行技术交底、安全交底。！检查值班操作人员的操作规程、安全规程的执行情况。复核运行记录，填写调试记录。发生异常情况紧急停车。组织实施检修工作。3）调试值班人员职责严格执行操作规程和安全规程，认真进行操作。监视设备运行情况，发现问题及时向专业负责人汇报。如实、全面、准确、清晰的填写调试值班记录。在专业负责人的指挥下实施运行中的检修。调试纪律：听从命令听从指挥。精神集中、坚守岗位。严禁违章指挥、严禁违章操作。调试交接班制度：人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。！交班过程中发现设备的故障，交班人员应协助接班人员排除故障。三、给水系统调试方法和要求1、管道试压(1)暗装的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验，本工程由于给水管路系统多，工作压力不同，施工跨度大，隐蔽时间有先后，因此，管道水压试验计划按生活给水、热水、中水三个不同的系统分楼层、分卫生间、分立管单独进行，每个卫生间施工完毕后，必须单独试压，每层干管施工完毕后，对单层干管单独试压，每个单独的分区立管完成后，对该区立管进行单独试压。每个系统整个分区管路完成后，应对该系统该分区进行联合试压。整个系统完成后，应对系统进行整体试压。(2)管道的试验压力按招标技术要求及规范GB50242-2013中要求取定。水压试验步骤为：先打开高处排气阀，向管路灌水，待水满后，关闭排气阀和进水阀，用试压泵加压，分2-3次加至试验压力，停压10分钟，以压降不大于，并且管道附件、接口无渗漏。然后，将管道压力降至系统的工作压力，检查管道、接口无裂缝、无渗漏为合格。试压时不得带压修补，各住户、各层、各区试压合格后，系统的整体试压时，只需将整个系统管路加压至系统工作压力，检查整个系统管路、附件、接口无渗漏为合格。试压结束后，应将系统的水放干净。放水时必须有组织的集中排放至户外排水井，不得到处乱排，以免破坏装修成品。（3）水箱按设计及规范GB50242-2013中之要求，满水试验静置24h观察，以不渗不漏为合格。2、管道冲洗、通水试验¥（1）管道试压完成后，应分系统分区进行水冲洗。冲洗水源的选择：将从市政管网进入的水放到地下三层不锈钢内衬水箱。以不锈钢内衬水箱中的水作为给水系统冲洗水...
